【申请(专利)号：CN200520014240.3；授权公告号：CN2844174Y；申请权利人：纪梵喜服饰有限公司; 发明设计人：陈志毅;】
技术领域
本实用新型涉及一种刺绣机，尤其涉及一种刺绣机绣框运动的换向装置。
背景技术
口前，市场上 所使用的飞梭刺绣机的两个绣框在水平方向上要么仅能作同向运动，例如， US2030495 和 EPO66635 IBI 中所描述的绣花机的绣框仅能作同向运动；要么仅能作反向运动，例如， DE227838 和 CN1327100 中所描述的绣花机的绣框仅能作反向运动。均不能既可作同向运动，又可作反向运动，无法满足不同工艺的需求。
 |
 |
附图说明

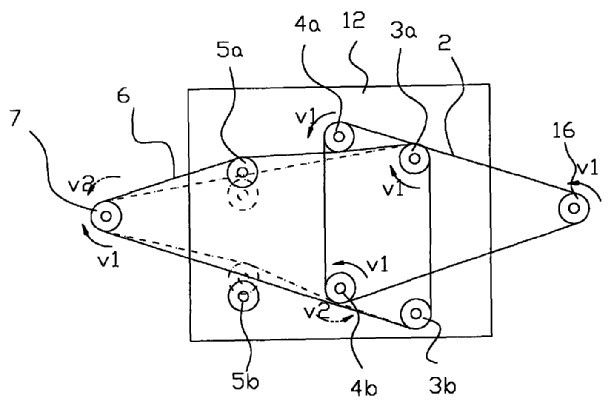

图 1 为本实用新型运动的结构示意图；

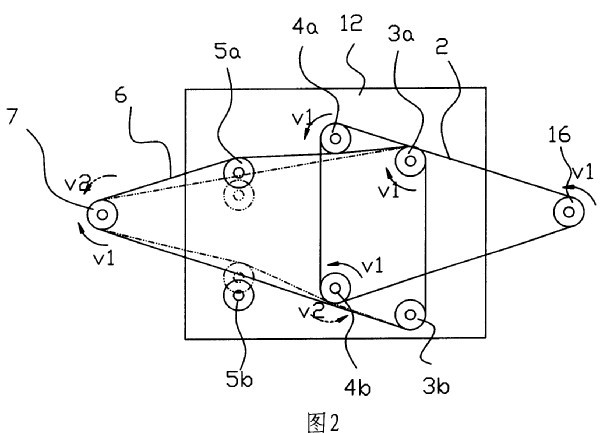

图 2 为图 1 的俯视图。
下面结合附图对本发明的具体实施方式做一个详细的说明。
当反向张紧轮 5b 工作时（如图 2 中双点划线及 V ：所示），双面同步带 6 靠紧双联过渡同步带轮 4b ，双联过渡同步带轮 4b 将动力传递给双面同步带 6 ，双而同步带 6 带动通过从动同步带轮 7 带动从动轴 8 使绣框 n 实现与绣框 13 的反向运动，从而可实现不同工艺的要求。当同向张紧轮 sa 工作时（如图 2 中实线及 VI 所示），双面同步带 6 靠紧双联过渡同步带轮 4a ，双联过渡同步带轮 4a 将动力传递给双面同步带 6 ，双面同步带 6 带动通过从动同步带轮 7 带动从动轴 8 使绣框 11 实现与绣框 13 一样的同向运动。
当反向张紧轮 5b 工作时（如图 2 中双点划线及 V ：所示），双面同步带 6 靠紧双联过渡同步带轮 4b ，双联过渡同步带轮 4b 将动力传递给双面同步带 6 ，双而同步带 6 带动通过从动同步带轮 7 带动从动轴 8 使绣框 n 实现与绣框 13 的反向运动，从而可实现不同工艺的要求。
在双面同步带 6 上的三角运动单元的上边设有可移动的同向张紧轮 5a ，双面同步带 6 上的三角运动单元的下边设有可移动的反向张紧轮 5b 。同向张紧轮 sa 和反向张紧轮 5b 分别安装在底板 12 上，其移动方式可以设计为手动，也可以设计为气动，或设计一为电磁阀移动。
摘要：
本实用新型涉及一种刺绣机，尤其涉及一种刺绣机绣框运动的换向装置。该换向装置的主动轴和从动轴上分别设有主动同步带轮和从动同步带轮，并分别与绣框相连接，并在底板上分别过渡同步轮与双联过渡同步轮，通过同步带将主动同步带轮与 2 个双联过渡同步带轮相连接组成一个运动单元，通过双面同步带则将从动同步带轮与 2 个过渡同步带轮相连接组成另一个运动单元，在双面同步带的运动单元两边分别设有一个可移动的张紧轮。本实用新型由于采用了以上的技术方案，结构简单，实现了刺绣机的两个绣框在水平方向上既可作同向运动，又可作反向运动，可以满足不同刺绣工艺的需求。
要求：
1 ．一利，刺绣机绣框运动的换向装置，包括底板（ 12 ) ，主动轴（ l ) ，从动轴（ 8 ) , 同步带（ 2 ) ，双面同步带（ 6 ) , 2 个过渡同步带轮（ 3 ）和 2 个双联过渡同步带轮（ 4 ) ，主动轴（ l ）和从动轴（ 8 ）上分别设有主动同步带轮（ 16 ）和从动同步带轮（ 7 ) ，井分别与绣框（ 13 ）、（ 11 ）相连接，所述的过渡同步带轮 ( 3 ）与双联过渡同步带轮（ 4 ）分别设在底板（ 12 ）上，所述的同步带（ 2 ) 将主动同步带轮（ 16 ）与 2 个双联过渡同步带轮（ 4 ）相连接组成一个运动单元，双面同步带（ 6 ）则将从动同步带轮（ 7 ）与 2 个过渡同步带轮（ 3 ) 相连接组成另一个运动单元，其特征在于在所述双面同步带（ 6 ）的运动单元两边分别设有一个可移动的张紧轮（ 5 ）。
2 ．如权利要求 1 所述的一种刺绣机绣框运动的换向装置，其特征在于主动轴（ l ) 和从动轴（ 8 ）上分别齿轮（ 15 ）、（ 9 ) ，在绣框（ 13 ）、（ 11 ）上设有与齿轮 ( 15 ）、（ 9 ）相配合的齿条（ 14 ）、（ 10 ）。
