【申请号： 200920308159 . 4 ；专利权人：左勤；发明人：左勤、吕长安、李俊生】

实用新型内容
本实用新型所要解决的技术问题是提供一种自动门窗，当需要时能自动开启和关闭。

本实用新型的有益效果是：当人需要交费时，将手伸向自动门窗，传感器接收到该信号后，将信号传给控制器，控制器控制电机工作，并通过同步带轮带动活动玻璃在滑轨中滑动，当活动玻璃碰撞到到达关门限位的行程开关后停止运动，这时自动门窗完全打开，可以交费，交费完毕后，手退出自动门窗，传感器接收到退出信号后，将信号传给控制器，控制器控制电机工作，并通过同步带轮带动活动玻璃在滑轨中滑动，当活动玻璃到达关门行程开关后停止运动，这时自动门窗完全关闭，整个过程全自动化，无须收费人员在需要收费时频繁地人工打开和关闭窗户，极大减轻了收费工作人员的劳动强度；并且由于在活动玻璃四周都设置有密封条，一是可以很好地阻止雨水浸入，二是与室内空调和新风系统组合，可以减少机动车尾气对工作人员的健康影响，同时在炎热的夏天或寒冷的冬天，能很好控制收费站室内温度，提高空调制冷和制热的使用效率。本实用新型不仅能用于汽车收费站，还能广泛应用于其它领域。
 本实用新型解决技术问题所采用的技术方案是：自动门窗，包括活动玻璃、固定玻璃和框架，所述固定玻璃安装在框架上，所述活动玻璃上端通过连接件与同步带轮连接在一起，并在框架上的上导轨中滑动；在所述框架上设置有传感器，传感器将信号传给控制器，控制器控制电机工作，电机带动同步带轮转动。
 技术领域
本实用新型涉及一种自动门窗，特别是涉及一种用于汽车收费站的自动门窗。


背景技术
目前汽车收费站的门窗都采用手动打开，当车辆经过需要收费时，收费人员将窗户打开收费，或将窗户一直打开以便于收费，这样有以下缺点：收费人员在工作间的汽车尾气污染严重，室内的温度不好控制，特别是在炎热的夏天或寒冷的冬天，收费人员在工作间的工作环境很差，且频繁开启门窗，工作强度较大。


附图说明

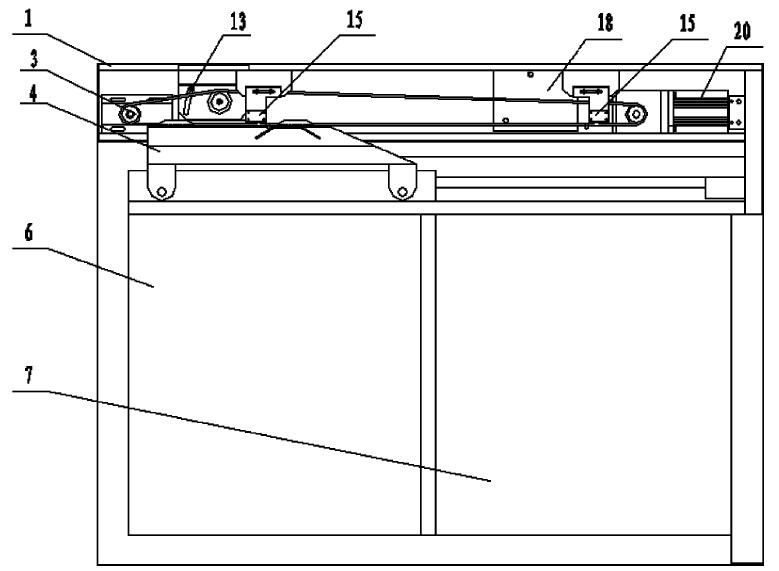

 图 1 是本实用新型去掉上前盖后的主视图。
 图 2 是图 1 的左视图的剖视图。

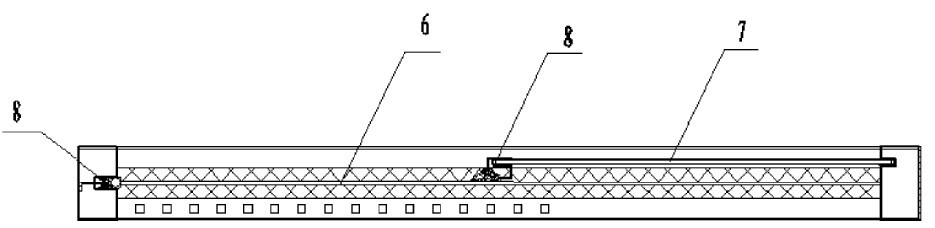

 图 3 是图 1 的俯视图的剖视图。





                                            图三

具体实施方式

在框架 1 的顶部和底部分别安装有发射器和接收器，发射器和接收器一起构成传感器，发射器发射信号，接收器接收信号，当人需要交费时，将手伸向自动门窗，传感器接收到该信号后，将信号传给控制器 18 ，控制器 18 控制电机 20 工作，并通过同步带轮 3 带动活动玻璃 6 在滑轨中滑动，当活动玻璃 6 碰撞到开门行程开关后停止运动，这时自动门窗完全打开，可以交费，交费完毕后，手退出自动门窗，传感器接收到该信号后，将信号传给控制器 18 ，控制器 18 控制电机 20 工作，并通过同步带轮 3 带动活动玻璃 6 在滑轨中滑动，当活动玻璃 6 碰撞到关门行程开关后停止运动，这时自动门窗完全关闭。整个过程全自动化，无须收费人员在需要收费时频繁地人工打开和关闭窗户，极大减轻了收费工作人员的劳动强度；并且由于在活动玻璃 6 四周都设置有密封条 8 ，一是可以很好地阻止雨水浸入，二是与室内空调和新风系统组合，可以减少机动车尾气对工作人员的健康影响，同时在炎热的夏天或寒冷的冬天，能很好控制收费站室内温度，提高空调制冷和制热的使用效率。

 如图 1 、图 2 和图 3 所示，本实用新型的自动门窗，包括活动玻璃 6 、固定玻璃 7 和框架 1 ，固定玻璃 7 固定安装在框架 1 上，活动玻璃 6 上端通过连接件 4 与同步带轮 3 连接在一起，并能在框架 1 上的上导轨 22 中滑动；传感器将信号传给控制器 18 ，控制器 18 控制电机 20 工作，电机 20 带动同步带轮 3 转动；在活动玻璃 6 四周都设置有密封条 8 ，以使本实用新型的自动门窗更加密封；在同步带轮 3 上设置有张紧机构 13 ，张紧机构 13 调节同步带轮 3 上的皮带的松紧，使活动玻璃 6 运行更加平稳；在上导轨 22 设置有导向轮 9 ，以控制活动玻璃 6 的直线运动；在框架 1 的左边和右边还设置有两个行程开关 15 ，分别是开门行程开关和关门行程开关，以控制活动玻璃 6 的最大行程。

本实用新型在框架 1 上还设置有前盖 2 ，将上述张紧机构 13 、同步带轮 3 、控制器 18 、电机 20 等部件遮盖起来；本实用新型在框架 1 上还安装有系统状态指示器，系统状态指示器与控制器 18 相连，用以显示本实用新型的运动状况并在异常情况下报警。

 为了运行更加平稳，在上述框架 1 的下端还设置有下导轨 5 ，在所述下导轨 5 中设置有导向轮 9 ，活动玻璃 6 的下端能在下导轨 5 中滑动，如图 2 所示。

要求：

5 ．如权利要求 1 所述的自动门窗，其特征在于：在所述活动玻璃（ 6 ）的四周设置有密封条（ 8 ）。
6 ．如权利要求 1 所述的自动门窗，其特征在于：在所述框架（ 1 ）的左边和右边设置有两个行程开关（ 15 ）。

2 ．如权利要求 1 所述的自动门窗，其特征在于：在所述同步带轮（ 3 ）上设置有张紧机构（ 13 ）。
3 ．如权利要求 1 所述的自动门窗，其特征在于：在所述框架（ 1 ）的下端设置有下导轨 ( 5 ) ，所述活动玻璃（ 6 ）下端能在下导轨（ 5 ）中滑动。

7 ．如权利要求 1 所述的自动门窗，其特征在于：在所述框架（ 1 ）上设置有前盖（ 2 ）。
8 ．如权利要求 1 所述的自动门窗，其特征在于：在所述框架（ 1 ）上设置有系统状态指示器，系统状态指示器与控制器（ 18 ）相连。

1 ．自动门窗，包括活动玻璃（ 6 ）、固定玻璃（ 7 ）和框架（ 1 ) ，所述固定玻璃（ 7 ）安装在框架（ 1 ）上，其特征在于：所述活动玻璃（ 6 ）上端通过连接件（ 4 ）与同步带轮（ 3 ）连接在一起，并在框架（ 1 ）上的上导轨（ 22 ）中滑动；在所述框架（ 1 ）上设置有传感器，传感器将信号传给控制器（ 18 ) ，控制器（ 18 ）控制电机（ 20 ）工作，电机（ 20 ）带动同步带轮（ 3 ）转动。
4 ．如权利要求 3 所述的自动门窗，其特征在于：在所述上导轨（ 22 ）和下导轨（ 5 ）中设置有导向轮（ 9 ）。


摘要
本实用新型提供一种自动门窗，当需要时能自动开启和关闭。自动门窗，包括活动玻璃、固定玻璃和框架，所述固定玻璃安装在框架上，所述活动玻璃上端通过连接件与同步带轮连接在一起，并在框架上的上导轨中滑动；在所述框架上设置有传感器，传感器将信号传给控制器，控制器控制电机工作，电机带动同步带轮转动。本实用新型整个操作过程全自动化，无须频繁地人工打开和关闭窗户，极大减轻了工作人员的劳动强度。本实用新型不仅能用于汽车收费站，还能广泛应用于其它领域。
