【申请号： 200520095800 . 2 ； 专利权人：武汉恒岭科技有限公司；  设计人：李佳】

发明内容
针对上述不足，本实用新型的目的在于提供一种自动升降搅拌装置，它能避免提升或下降过程中油污带入实验样品中。
本实用新型采用升降电机 8 、丝杠 10 、丝螺母 11 、底座 14 的结构，丝螺母 n 与搅拌支架 3 固定连接，升降电机 8 正反转时，带动搅拌支架 3 上下移动，从而带着搅拌杆 1 升降；搅拌杆 1 上没有油污，不会造成对实验样品的污染。
本实用新型采用导杆 12 、加固条 15 ，通过与丝杠 10 平行的两根导杆 12 来保持搅拌支架 3 在提升或下降过程中的运动方向与平稳性，丝杠 10 和两根导杆 12 的另一端通过一根加固条巧来固定，保持了在搅拌过程以及搅拌支架在提升或下降过程中的稳定性；丝杠 10 两端都装有轴承来保证在提升过程中的灵活与平滑性。本实用新型同时很好地解决搅拌传动中的噪音大问题。

所述的搅拌机构为 6 个， 6 个搅拌机构分别间隔与搅拌支架 3 固定连接。本实用新型安装在搅拌实验装置内，底座 14 的两端与搅拌实验装置的壳体固定连接，搅拌机构一般为多个，搅拌杆 1 下放置有放实验样品的量杯。
本实用新型解决其技术问题所采用的技术方案是：自动升降搅拌装置，它主要由搅拌机构、搅拌支架、自动升降机构组成，搅拌机构包括搅拌杆 1 、搅拌电机 2 ，搅拌电机 2 与搅拌支架 3 固定连接，搅拌杆 1 的下端设有搅拌叶片，其特征是：搅拌杆 1 的上端部由滚珠轴承 4 与轴承座 5 固定连接，轴承座 5 与搅拌支架 3 固定连接，搅拌杆 1 的上端设有同步轮 16 , 搅拌电机 2 的输出轴上设有电机同步轮 6 ，电机同步轮 6 由同步带 7 与同步轮 16 相连接；自动升降机构包括升降电机 8 、丝杠 10 、丝螺母 11 、底座 14 ，升降电机 8 与底座 14 固定连接，升降电机 8 的输出轴上设有电机齿轮 9 ，丝杠 10 旋入丝螺母 n 中，丝螺母 n 与搅拌支架 3 固定连接，丝杠 10 下端部固定有齿轮 17 ，丝杠 ro 下端设有轴承，轴承与底座 14 固定连接，电机齿轮 9 与齿轮 17 相啮合。
所述的搅拌支架 3 的两端部分别开有直线滑动轴承孔，直线滑动轴承 13 位于直线滑动轴承孔内并与搅拌支架 3 固定连接，两导杆 12 分别穿过两直线滑动轴承 13 ，一端与底座 14 固定连接，另一端与加固条巧固定连接，丝杠 10 的上端设有轴承 18 ，轴承 18 与加固条 15 固定连接。
所述的丝杠 10 上套有平面推力轴承 19 ，平面推力轴承 19 位于齿轮 17 下，并与齿轮 17 相连触，平面推力轴承 19 与底座 14 固定连接。
所述的底座 14 上开有搅拌杆孔，搅拌杆 1 穿过搅拌杆孔。


技术领域
本实用新型属于混凝搅拌实验或其他搅拌实验领域，具体涉及搅拌实验装置中的一种自动升降搅拌装置。


背景技术
在搅拌实验装置中，当搅拌过程完成后，需要将搅拌杆从实验样杯中提起，目前主要有两种搅拌提升方式，其一为手动提升搅拌杆，其二为自动提升搅拌杆。第一种方式因为自动化程度低而很少使用。在第二种方式中，公知的装置为仅仅将搅拌杆提升，而搅拌驱动机构保持不动，这种搅拌装置的缺点主要有三点：首先是搅拌杆与搅拌驱动之间需要润滑油，在提升、下降和搅拌过程中，会将油污带入实验样品中，造成对实验样品的污染，严重影响了实验结果的准确性；其次因为搅拌杆与搅拌驱动机构的松散配合而造成搅拌过程不平稳与噪音大；还有一缺点就是这种提升和下降机构为两根齿条通过齿轮传动，在提升或下降过程因为两组齿条与齿轮的配合误差造成噪音大和提升或下降不平稳甚至中途卡死的情况。


附图说明
下面结合附图和实施例对本实用新型进一步说明。

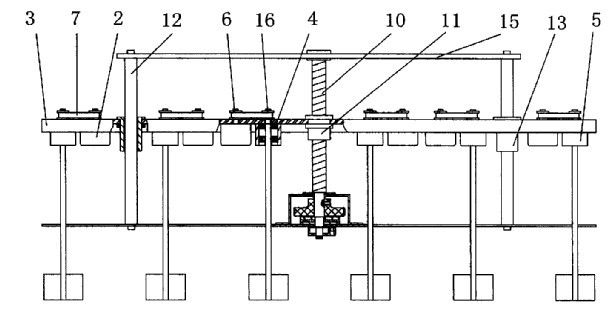

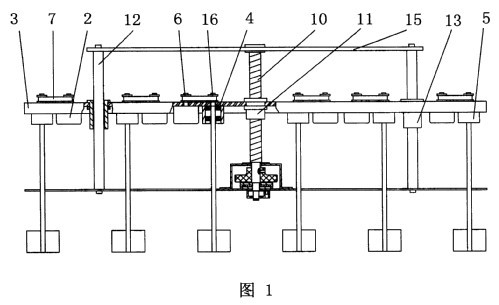

图 1 是本实用新型的结构示意图。

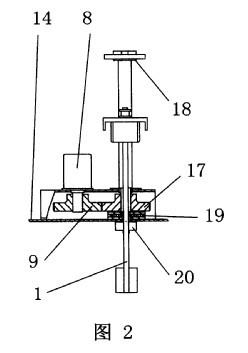

图 2 是图 1 的右视图。
图中： 1 一搅拌杆， 2 一搅拌电机， 3 一搅拌支架， 4 一滚珠轴承， 5 一轴承座， 6 一电机同步轮， 7 一同步带， 8 一升降电机， 9 一电机齿轮， 10 一丝杠， 11 一丝螺母， 12 一导杆， 13 一直线滑动轴承， 14 一底座， 15 一加固条， 16 一同步轮， 17 一齿轮， 18 一轴承， 19 一平面推力轴承， 20 一轴承。

具体实施方式
所述的搅拌支架 3 的两端部分别开有直线滑动轴承孔，直线滑动轴承 13 位于直线滑动轴承孔内并与搅拌支架 3 固定连接，两导杆 12 分别穿过两直线滑动轴承 13 ，一端与底座 14 固定连接，另一端与加固条 15 固定连接，丝杠 10 的上端设有轴承 18 ，轴承 18 与加固条巧固定连接。
所述的丝杠 10 上套有平面推力轴承 19 ，平面推力轴承 19 位于齿轮 17 下、底座 14 的上面，平面推力轴承 19 与齿轮 17 相连触，平面推力轴承 19 与底座 14 固定连接。

如图 1 、图 2 所示，自动升降搅拌装置，它主要由搅拌机构、搅拌支架、自动升降机构组成，搅拌机构为 6 个， 6 个搅拌机构分别间隔与搅拌支架 3 固定连接。搅拌机构包括搅拌杆 1 、搅拌电机 2 ，搅拌电机 2 与搅拌支架 3 固定连接，搅拌杆 1 的下端设有搅拌叶片，搅拌杆 1 的上端部由滚珠轴承 4 与轴承座 5 固定连接，轴承座 5 与搅拌支架 3 固定连接，搅拌杆 1 的上端设有同步轮 16 ，搅拌电机 2 的输出轴上设有电机同步轮 6 ，电机同步轮 6 由同步带 7 与同步轮 16 相连接。自动升降机构包括升降电机 8 、丝杠 10 、丝螺母 11 、底座 14 ，升降电机 8 与底座 14 固定连接，升降电机 8 的输出轴上设有电机齿轮 9 ，丝杠 10 旋入丝螺母 11 中，丝螺母 11 与搅拌支架 3 固定连接，丝杠 10 下端部固定有齿轮 17 ；底座 14 上开有丝杠孔，丝杠 10 穿插过丝杠孔，丝杠 10 下端设有轴承 20 ，轴承 20 位于底座 14 的底面，轴承 20 与底座 14 固定连接，电机齿轮 9 与齿轮 17 相啮合。底座 14 上开有搅拌杆孔，搅拌杆 1 穿过搅拌杆孔。


 要求：

3 ．根据权利要求 1 所述的自动升降搅拌装置，其特征是：所述的丝杠（ 10 ）上套有平面推力轴承（ 19 ) ，平面推力轴承（ 19 ）位于齿轮（ 17 ）下，并与齿轮（ 17 ）相连触，平面推力轴承（ 19 ）与底座（ 14 ）固定连接。
4 ．根据权利要求 1 所述的自动升降搅拌装置，其特征是：所述的底座（ 14 ）上开有搅拌杆孔，搅拌杆（ 1 ）穿过搅拌杆孔。
 5 ．根据权利要求 1 所述的自动升降搅拌装置，其特征是：所述的搅拌机构为 6 个， 6 个搅拌机构分别间隔与搅拌支架（ 3 ）固定连接。

1 ．自动升降搅拌装置，它主要由搅拌机构、搅拌支架、自动升降机构组成，搅拌机构包括搅拌杆（ 1 ）、搅拌电机（ 2 ) ，搅拌电机（ 2 ）与搅拌支架（ 3 ）固定连接，搅拌杆（ l ）的下端设有搅拌叶片，其特征是：搅拌杆（ 1 ）的上端部由滚珠轴承（ 4 ）与轴承座（ 5 ）固定连接，轴承座（ 5 ）与搅拌支架（ 3 ）固定连接，搅拌杆（ l ）的上端设有同步轮（ 16 ) ，搅拌电机（ 2 ）的输出轴上设有电机同步轮 ( 6 ) ，电机同步轮（ 6 ）由同步带（ 7 ）与同步轮（ 16 ）相连接；自动升降机构包括升降电机（ 8 ）、丝杠（ 10 ）、丝螺母（ 11 ）、底座（ 14 ) ，升降电机（ 8 ）与底座（ l4 ）固定连接，升降电机（ 8 ）的输出轴上设有电机齿轮（ 9 ) ，丝杠（ 10 ）旋入丝螺母（ l1 ）中，丝螺母（ l1 ）与搅拌支架（ 3 ）固定连接，丝杠（ l0 ）下端部固定有齿轮（ 17 ) ，丝杠（ 10 ）下端设有轴承，轴承与底座（ 14 ）固定连接，电机齿轮（ 9 ）与齿轮（ 17 ）相啮 Z 卜
2 ．根据权利要求 1 所述的自动升降搅拌装置，其特征是：所述的搅拌支架（ 3 ）的两端部分别开有直线滑动轴承孔，直线滑动轴承（ 13 ）位于直线滑动轴承孔内并与搅拌支架（ 3 ）固定连接，两导杆（ 12 ）分别穿过两直线滑动轴承（ 13 ) ，一端与底座（ 14 ）固定连接，另一端与加固条（ 15 ）固定连接，丝杠（ 10 ）的上端设有轴承（ 18 ) ，轴承（ 18 ）与加固条（ 15 ）固定连接。


摘要

本实用新型涉及搅拌实验装置中的一种自动升降搅拌装置。自动升降搅拌装置，它主要由搅拌机构、搅拌支架、自动升降机构组成，其特征是：搅拌杆（ l ）的上端部由滚珠轴承（ 4 ）与轴承座（ 5 ）固定连接，轴承座（ 5 ）与搅拌支架（ 3 ）固定连接；自动升降机构包括升降电机（ 8 ）、丝杠（ 10 ）、丝螺母 ( 11 ）、底座（ 14 ) ，升降电机（ 8 ）与底座（ 14 ）固定连接，升降电机（ 8 ）的输出轴上设有电机齿轮（ 9 ) ，丝杠（ 10 ）旋入丝螺母（ 11 ）中，丝螺母（ 11 ）与搅拌支架 ( 3 ）固定连接，丝杠（ 10 ）下端部固定有齿轮（ 17 ) , 丝杠（ 10 ）下端设有轴承，轴承与底座（ 14 ）固定连接，电机齿轮（ 9 ）与齿轮（ 17 ）相啮合。它能避免提升或下降过程中油污带入实验样品中，同时还具有稳定性好、噪音小的特点。应用在混凝搅拌实验或其他搅拌实验等领域。
