【申请公布号：CN108974796A；申请权利人：沙长泰智能装备有限公司;发明设计人： 胡思潮; 赵柏林; 漆瑞; 方勇燕; 周阳; 范海波; 鲁海浪; 陈建;】



摘要：



一种带动力的同步带过渡装置，安装在链板输送机头尾，包括机架、主动轴、从动轴、主同步带轮、从同步带轮、V形同步带、链轮、压板、轴承座、滑轨、螺杆等，V形同步带在主从同步带轮上连接成一个环形；从同步带轮内带有轴承，安装在从动轴上，从动轴通过压板固定在机架上；主同步带轮安装在主动轴上，主动轴两端的轴承座和滑块安装在机架上对V形同步带进行张紧；主动轴上装有链轮，动力通过链轮从外部传入。本发明结构简单而可靠，可有效地节省空间，降低成本，大大地增加输送机对接处窄纸卷输送的稳定性，降低在输送机对接处窄纸卷的损坏。



主权项：



1.一种带动力的同步带过渡装置，其特征在于：包括机架、主动轴、从动轴、主同步带轮、从同步带轮、V形同步带、链轮、压板、轴承座、滑轨、螺杆， V形同步带在主从同步带轮上连接成一个环形；从同步带轮内带有轴承，从同步带轮安装在从动轴上，从动轴通过压板固定在机架上；主同步带轮安装在主动轴上，主动轴两端的轴承座和滑块安装在机架上并对V形同步带进行张紧；主动轴上装有链轮，动力通过链轮从外部传入。

要求：

1.一种带动力的同步带过渡装置，其特征在于：包括机架、主动轴、从动轴、主同步带轮、从同步带轮、V形同步带、链轮、压板、轴承座、滑轨、螺杆， V形同步带在主从同步带轮上连接成一个环形；从同步带轮内带有轴承，从同步带轮安装在从动轴上，从动轴通过压板固定在机架上；主同步带轮安装在主动轴上，主动轴两端的轴承座和滑块安装在机架上并对V形同步带进行张紧；主动轴上装有链轮，动力通过链轮从外部传入。





一种带动力的同步带过渡装置

技术领域



本发明属于输送设备，涉及链板输送机上带动力的同步带过渡装置。



背景技术



随着造纸行业的迅速发展，窄纸卷越来越普遍。现有的输送纸卷的链板输送机的过渡装置，输送窄纸卷不顺畅，不稳定，损坏纸卷。



发明内容



本发明旨在提供一种带动力的同步带过渡装置，用于窄纸卷的输送，可有效地解决窄纸卷的输送受损和纸卷输送不稳定的问题。



本发明的目的通过下面的技术方案实现：



一种带动力的同步带过渡装置，包括机架、主动轴、从动轴、主同步带轮、从同步带轮、V形同步带、链轮、压板、轴承座、滑轨、螺杆， V形同步带在主从同步带轮上连接成一个环形；从同步带轮内带有轴承，从同步带轮安装在从动轴上，从动轴通过压板固定在机架上；主同步带轮安装在主动轴上，主动轴两端的轴承座和滑块安装在机架上对V形同步带进行张紧；主动轴上装有链轮，动力通过链轮从外部传入。



所述V形同步带由柔性材料制造，所述柔性材料包括V形塑料链板、橡胶、聚氨酯。



本发明一种带动力的同步带过渡装置一般安装在链板输送机头尾。



本发明的优点：结构简单而可靠，可有效地节省空间，降低成本，和同类产品相比，可以大大地增加输送机对接处窄纸卷输送的稳定性，降低在输送机对接处窄纸卷的损坏。



附图说明

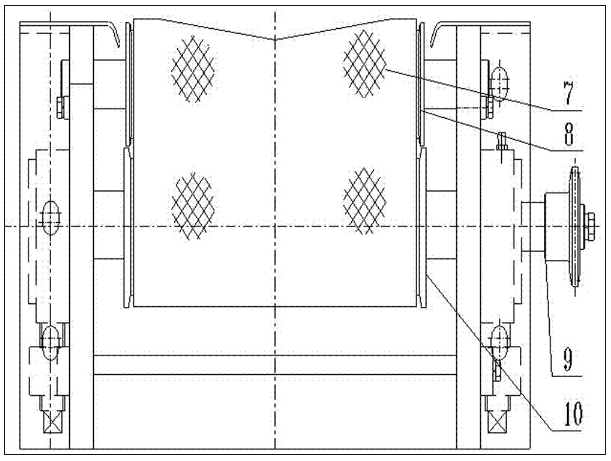

图1为一种带动力的同步带过渡装置的主视图。

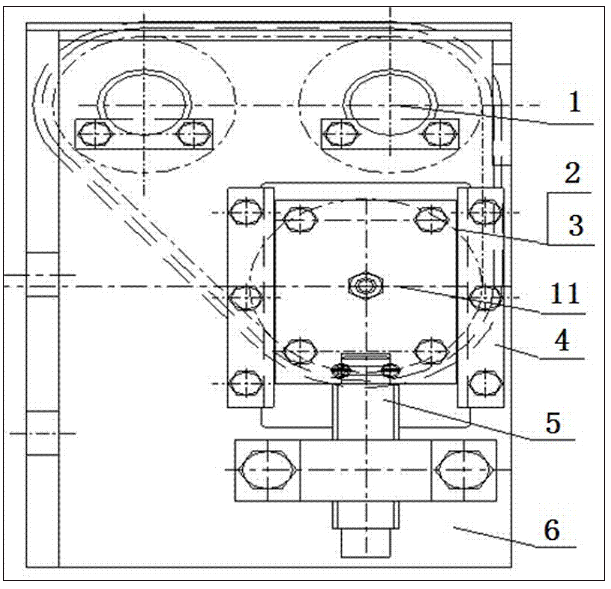

图图2为一种带动力的同步带过渡装置的左视图。



图中：1-从动轴，2-主动轴，3-压板，4-滑轨，5-螺杆，6-机架，7-V形同步带，8-从同步带轮，9-链轮，10-主同步带轮，11-轴承座。



具体实施方式



下面结合附图的实施例进一步说明本发明的内容。



如图所示，一种带动力的同步带过渡装置，包括机架6、主动轴2、从动轴1、主同步带轮10、从同步带轮8、V形同步带7、链轮9、压板3、轴承座11、滑轨4、螺杆5等， V形同步带7在主同步带轮10,从同步带轮8上，连接成一个环形；从同步带轮8内带有轴承，从同步带轮8安装在从动轴1上，从动轴1通过压板3固定在机架6上；主同步带轮10安装在主动轴2上，主动轴2两端的轴承座11和滑块4安装在机架6上，可以对V形同步带7进行张紧；主动轴2上还装有链轮9，动力通过链轮9从外部传入。



本发明安装在链板输送机头尾各一套。张紧过程：转动螺杆5，螺杆5带着轴承座11以及主动轴2向下移动，推动到一定位置后停止。



所述V形同步带由柔性材料制造，包括V形塑料链板，橡胶，聚氨酯等。
