发明内容
本发明的目的就是为了克服己有技术中存在的结构复杂、给纸速度慢的缺陷而提出的一种皮带式摆动给纸装置。
为了实现上述目的，本发明采用了下述技术方案：
一种高速自动纸板印刷成型机的皮带式摆动给纸装置，它包括一个机架 24 , 机架中设有进纸限位板 25 和进纸胶辊 26 ，其特征在于它采用了以下五个部分：
 ( 3 ）、机架 24 一端设有一根摆动轴 15 ，摆动轴巧上连接一个摆动轮 17 和一个摆动齿轮 16 ，摆动齿轮 16 与曲柄齿轮 13 啮合传动，摆动轮 17 上固定有皮带 18 ;
( 4 ）、机架 24 中靠近进纸限位板 25 的位置设有一根皮带辊 23 ，皮带辊 23 与皮带 18 以及摆动轮 17 配合使皮带 18 构成一个摆动回路；
( 5 ）、机架 24 中位于皮带回路中的位置设有一根从动轴 22 和一组与皮带 18 相配合的凸轮 20 ，与凸轮 20 相连的凸轮轴 21 上连有小齿轮 19 ，从动轴 22 上连接一个同步带轮 6 和一个从动齿轮 7 ，同步带轮 6 上设有同步带 5 与同步带轮 4 配合传动，从动齿轮 7 通过自身以及一组过渡齿轮 8 、 9 与每个小齿轮 19 啮合，以使每个凸轮 20 都同向同步转动。
( 1 ）、机架 24 中设有一根主动轴 1 ，主动轴 1 上连有与输入动力相配合的主动齿轮 2 、偏心轮 3 和同步带轮 4 ;
( 2 ）、机架 24 中设有一根曲柄轴 12 ，曲柄轴 12 上连有一个曲柄齿轮 13 和一个曲柄 11 ，曲柄 H 的一端铰接一根连杆 10 ，连杆 10 的另一端与偏心轮 3 铰接；
由于采用了上述技术方案，使得本发明具有如下优点： 1 给纸速度快、效率高、准确性高； 2 、结构非结构简单、操作方便、适应性好。

技术领域

本发明涉及一种高速自动纸板印刷成型机的皮带式摆动给纸装置。

背景技术
随着经济的妞速发展，商品包装需用大量的纸箱，生产包装用纸箱广泛采用的是纸板印刷成型机，其中纸板给纸主要采用上层推送式给纸方式，它采用推纸机构将纸板一张一张的向前推送，因此，其存在的主要缺点是给纸速度慢、效率低、准确性差，另外，上层推送式给纸方式还存在着结构非常复杂、操作不便、适应性较差的缺点。

附图说明图

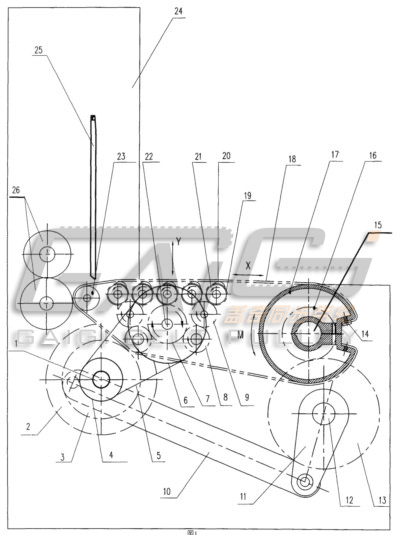

 1 为本发明的主视图。
具体实施方式：
实施例 1 ：如图 1 所示，一种高速自动纸板印刷成型机的皮带式摆动给纸装置，它包括一个机架 24 ，机架中设有进纸限位板 25 和进纸胶辊 26 ，其特征在于它采用了以下五个部分：

要求：

1 、一种高速自动纸板印刷成型机的皮带式摆动给纸装置，它包括一个机架 ( 24 ) ，机架中设有进纸限位板（ 25 ）和进纸胶辊（ 26 ) ，其特征在于：

( 4 ）、机架（ 24 ）中靠近进纸限位板（ 25 ）的位置设有一根皮带辊（ 23 ) , 皮带辊（ 23 ）与皮带（ 18 ）以及摆动轮（ 17 ）配合使皮带（ 18 ）构成一个摆动回路；
( 5 ）、机架（ 24 ）中位于皮带回路中的位置设有一根从动轴（ 22 ）和一组与皮带（ 18 ）相配合的凸轮（ 20 ) ，与凸轮（ 20 ）相连的凸轮轴（ 21 ）上连有小齿轮（ 19 ) ，从动轴（ 22 ）上连接一个同步带轮（ 6 ）和一个从动齿轮（ 7 ) ，同步轮（ 6 ）上设有同步带（ 5 ）与同步轮（ 4 ）配合传动，从动齿轮（ 7 ）通过自身以及一组过渡齿轮（ 8 、 9 ）与每个小齿轮（ 19 ）啮合，以使每个凸轮（ 20 ) 都同向同步转动。
 ( 1 ）、机架（ 24 ）中设有一根主动轴（ 1 ) ，主动轴（ l ）上连有与输入动力相配合的主动齿轮（ 2 ）、偏心轮（ 3 ）和同步轮（ 4 ) ;
( 2 ）、机架（ 24 ）中设有一根曲柄轴（ 12 ) ，曲柄轴（ 12 ）上连有一个曲柄齿轮（ 13 ）和一个曲柄（ 11 ) ，曲柄（ 11 ）的一端铰接一根连杆（ 10 ) ，连杆（ 10 ) 的另一端与偏心轮（ 3 ）铰接；
( 3 ）、机架（ 24 ）一端设有一根摆动轴（ 15 ) ，摆动轴（ 15 ）上连接一个摆动轮（ 17 ）和一个摆动齿轮（ 16 ) ，摆动齿轮（ 16 ）与曲柄齿轮（ 13 ）啮合传动，摆动轮（ 17 ）上固定有皮带（ 18 ) ;


摘要：

本发明涉及一种高速自动纸板印刷成型机的皮带式摆动给纸装置，其特征在于机架（ 24 ）中设有一根从动轴（ 22 ）和一组与皮带（ 18 ）相配合的凸轮 ( 20 ) ，从动轴（ 22 ）上连接一个同步带轮（ 6 ）和一个从动齿轮（ 7 ) ，同步带轮（ 6 ）上设有同步带（ 5 ）与同步带轮（ 4 ）配合传动，从动齿轮（ 7 ）通过自身以及一组过渡齿轮（ 8 、 9 ）与每个小齿轮（ 19 ）啮合，以使每个凸轮（ 20 ）都同向转动，使皮带（ 18 ）向前上方产生一个拱送的动作，而放置于皮带上层叠的纸板，依靠皮带的摩擦力，从最下面被一张一张的送入进纸胶辊（ 26 ）。本发明具有如下优点： 1 ．给纸速度快、效率高、准确性高； 2 ．结构非结构简单、操作方便、适应性好。
