一种带同步带驱动结构的柔性移动布传送装置

申请(专利)号： CN202610580015.2

申请日： 2026.04.29

申请公布号： CN122182310A

公开公告日： 2026.06.12

主分类号： A61G7/10(2006.01)

分类号： A61G7/10(2006.01);

申请权利人： 助能科技（嘉兴）有限公司;

发明设计人： 钱承林;

地址： 314100 浙江省嘉兴市嘉善县姚庄镇新景路398号4号车间

国省代码： 浙江;33

代理机构： 嘉兴鼎鸿智宇知识产权代理事务所(普通合伙) 33529

代理人： 燕宏伟



摘要：

一种带同步带驱动结构的柔性移动布传送装置包括承托板，以及柔性移动布传送装置。所述承托板支撑所述柔性移动布传送装置的两端和中间位置。所述承托板上设有滑动槽。所述柔性移动布传送装置包括首尾相连的柔性移动布，设置在所述柔性移动布两侧的同步齿带，以及张紧组件。所述同步齿带焊接设置所述柔性移动布的两侧。所述张紧组件包括延伸套，以及气缸。两个延伸套贴设在支撑所述柔性移动布的两端的所述承托板的外侧。所述延伸套设有一个开口。所述带同步带驱动结构的柔性移动布传送装置设置所述同步齿带，通过外侧齿轮驱动所述柔性移动布，设置所述张紧组件对所述柔性移动布的松紧进行调节，在简化结构的同时，使得运输更精确和稳定。



主权项：

1.一种带同步带驱动结构的柔性移动布传送装置，其特征在于：所述带同步带驱动结构的柔性移动布传送装置包括多个间隔设置的承托板，以及一个活动设置在多个所述承托板外侧的柔性移动布传送装置，所述承托板支撑所述柔性移动布传送装置的两端和中间位置，位处排列方向最外侧的所述承托板上至少设有一个与所述柔性移动布传送装置移动方向相同的滑动槽，所述柔性移动布传送装置包括一个首尾相连的柔性移动布，两个分别设置在所述柔性移动布两侧的同步齿带，以及一个设置在所述柔性移动布下方的张紧组件，所述同步齿带焊接设置所述柔性移动布的两侧，所述同步齿带首尾相连，所述张紧组件包括至少两个设置在所述柔性移动布和所述承托板之间的延伸套，以及至少两个输出端与所述延伸套固定连接的气缸，两个延伸套贴设在支撑所述柔性移动布的两端的所述承托板的外侧，在所述柔性移动布移动的方向上，所述延伸套设有一个开口，所述开口处通过支撑板固定连接，所述延伸套内侧设有多个滑块，所述滑块沿所述滑动槽移动，所述气缸一端通过安装板和螺钉固定设置在所述承托板上，所述气缸的输出杆通过螺钉和转接件与所述支撑板固定设置。

1.一种带同步带驱动结构的柔性移动布传送装置，其特征在于：所述带同步带驱动结构的柔性移动布传送装置包括多个间隔设置的承托板，以及一个活动设置在多个所述承托板外侧的柔性移动布传送装置，所述承托板支撑所述柔性移动布传送装置的两端和中间位置，位处排列方向最外侧的所述承托板上至少设有一个与所述柔性移动布传送装置移动方向相同的滑动槽，所述柔性移动布传送装置包括一个首尾相连的柔性移动布，两个分别设置在所述柔性移动布两侧的同步齿带，以及一个设置在所述柔性移动布下方的张紧组件，所述同步齿带焊接设置所述柔性移动布的两侧，所述同步齿带首尾相连，所述张紧组件包括至少两个设置在所述柔性移动布和所述承托板之间的延伸套，以及至少两个输出端与所述延伸套固定连接的气缸，两个延伸套贴设在支撑所述柔性移动布的两端的所述承托板的外侧，在所述柔性移动布移动的方向上，所述延伸套设有一个开口，所述开口处通过支撑板固定连接，所述延伸套内侧设有多个滑块，所述滑块沿所述滑动槽移动，所述气缸一端通过安装板和螺钉固定设置在所述承托板上，所述气缸的输出杆通过螺钉和转接件与所述支撑板固定设置。



2.如权利要求1所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：所述承托板呈倒角设置，所述柔性移动布呈环形设置。



3.如权利要求1所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：当柔性移动布需要张紧时，所述气缸驱动所述延伸套向所述柔性移动布的外侧移动，所述延伸套对松弛的所述柔性移动布进行支撑以对其进行张紧，当柔性移动布张紧过度时，所述气缸驱动所述延伸套向所述柔性移动布的内侧移动，使得因张紧形变的所述柔性移动布恢复形状。



4.如权利要求1所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：所述柔性移动布传送装置还包括一个通过魔术贴可拆卸固定在所述柔性移动布上的更换布，魔术贴的勾面首尾连接固定设置在所述柔性移动布上，且位处所述同步齿带内侧，所述魔术贴的毛面固定设置在所述更换布的两侧，所述更换布粘贴在所述魔术贴的所述勾面的间隔处。



5.如权利要求4所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：所述更换布朝向所述柔性移动布一侧设有防水层。



6.如权利要求1所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：所述带同步带驱动结构的柔性移动布传送装置还包括一个用于将病人移至所述柔性移动布传送装置上的转移装置，所述转移装置包括两个设置在所述承托板两侧固定设置的转移台，以及一个在所述转移台上活动移动的转移板，所述转移台的底部高度低于所述柔性移动布的高度，所述转移台两侧延伸设有连接部与所述承托板固定连接，所述转移台在靠近所述同步齿带的两侧设有导向块，所述转移板包括一个承重板，一个垂直于所述承重板的推拉板。



7.如权利要求6所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：当需要将病人转移至所述柔性移动布上时，操作者将所述承重板用于插入病人身下，并推动所述推拉板沿所述转移台将所述承重板推至所述柔性移动布上，当需要将病人从所述柔性移动布上移下时，通过推动所述推拉板，将所述承重板及位于其上方的病人沿所述导向块移至病床或担架，而后将所述承重板从所述病人身下抽出。

1.一种带同步带驱动结构的柔性移动布传送装置，其特征在于：所述带同步带驱动结构的柔性移动布传送装置包括多个间隔设置的承托板，以及一个活动设置在多个所述承托板外侧的柔性移动布传送装置，所述承托板支撑所述柔性移动布传送装置的两端和中间位置，位处排列方向最外侧的所述承托板上至少设有一个与所述柔性移动布传送装置移动方向相同的滑动槽，所述柔性移动布传送装置包括一个首尾相连的柔性移动布，两个分别设置在所述柔性移动布两侧的同步齿带，以及一个设置在所述柔性移动布下方的张紧组件，所述同步齿带焊接设置所述柔性移动布的两侧，所述同步齿带首尾相连，所述张紧组件包括至少两个设置在所述柔性移动布和所述承托板之间的延伸套，以及至少两个输出端与所述延伸套固定连接的气缸，两个延伸套贴设在支撑所述柔性移动布的两端的所述承托板的外侧，在所述柔性移动布移动的方向上，所述延伸套设有一个开口，所述开口处通过支撑板固定连接，所述延伸套内侧设有多个滑块，所述滑块沿所述滑动槽移动，所述气缸一端通过安装板和螺钉固定设置在所述承托板上，所述气缸的输出杆通过螺钉和转接件与所述支撑板固定设置。



2.如权利要求1所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：所述承托板呈倒角设置，所述柔性移动布呈环形设置。



3.如权利要求1所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：当柔性移动布需要张紧时，所述气缸驱动所述延伸套向所述柔性移动布的外侧移动，所述延伸套对松弛的所述柔性移动布进行支撑以对其进行张紧，当柔性移动布张紧过度时，所述气缸驱动所述延伸套向所述柔性移动布的内侧移动，使得因张紧形变的所述柔性移动布恢复形状。



4.如权利要求1所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：所述柔性移动布传送装置还包括一个通过魔术贴可拆卸固定在所述柔性移动布上的更换布，魔术贴的勾面首尾连接固定设置在所述柔性移动布上，且位处所述同步齿带内侧，所述魔术贴的毛面固定设置在所述更换布的两侧，所述更换布粘贴在所述魔术贴的所述勾面的间隔处。



5.如权利要求4所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：所述更换布朝向所述柔性移动布一侧设有防水层。



6.如权利要求1所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：所述带同步带驱动结构的柔性移动布传送装置还包括一个用于将病人移至所述柔性移动布传送装置上的转移装置，所述转移装置包括两个设置在所述承托板两侧固定设置的转移台，以及一个在所述转移台上活动移动的转移板，所述转移台的底部高度低于所述柔性移动布的高度，所述转移台两侧延伸设有连接部与所述承托板固定连接，所述转移台在靠近所述同步齿带的两侧设有导向块，所述转移板包括一个承重板，一个垂直于所述承重板的推拉板。



7.如权利要求6所述的带同步带驱动结构的柔性移动布传送装置，其特征在于：当需要将病人转移至所述柔性移动布上时，操作者将所述承重板用于插入病人身下，并推动所述推拉板沿所述转移台将所述承重板推至所述柔性移动布上，当需要将病人从所述柔性移动布上移下时，通过推动所述推拉板，将所述承重板及位于其上方的病人沿所述导向块移至病床或担架，而后将所述承重板从所述病人身下抽出。

一种带同步带驱动结构的柔性移动布传送装置

技术领域



本发明涉及医疗移位的柔性传送带领域，特别涉及一种带同步带驱动结构的柔性移动布传送装置。



背景技术



目前，在医护领域，经常会遇到卧床病人的搬运的问题，如特别是对于昏迷、严重受伤和瘫痪的病人搬运问题更为突出。目前有种搬运方法是通过转移床进行搬运。



现有的病人移位装置多使用同步带驱动移动床板以对病人进行运输。如现有的实用新型专利公开了公告号为CN204468461U的医疗用病人转移床，通过设置具有上、下移动面板，上、下移动布的双层组合结构，及辊轴组件对病人进行转移。如现有的实用新型专利公开了公告号为CN212997188U的一种具有纠偏功能的移位车，通过具有上、下移动面板，上、下移动布的双层组合结构对病人进行位移。



然而上述同步带在实际使用过程中，会有以下问题：1、同步带在移动过程中容易在传输中承受压力较大，容易产生滑轨或卡柱等现象，影响移动精度。2、结构复杂，成本更高。



发明内容



有鉴于此，本发明提供了一种带同步带驱动结构的柔性移动布传送装置以满足上述需求。



一种带同步带驱动结构的柔性移动布传送装置，其包括多个间隔设置的承托板，以及一个活动设置在多个所述承托板外侧的柔性移动布传送装置，所述承托板支撑所述柔性移动布传送装置的两端和中间位置，位处排列方向最外侧的所述承托板上至少设有一个与所述柔性移动布传送装置移动方向相同的滑动槽，所述柔性移动布传送装置包括一个首尾相连的柔性移动布，两个分别设置在所述柔性移动布两侧的同步齿带，以及一个设置在所述柔性移动布下方的张紧组件，所述同步齿带焊接设置所述柔性移动布的两侧，所述同步齿带首尾相连，所述张紧组件包括至少两个设置在所述柔性移动布和所述承托板之间的延伸套，以及至少两个输出端与所述延伸套固定连接的气缸，两个延伸套贴设在支撑所述柔性移动布的两端的所述承托板的外侧，在所述柔性移动布移动的方向上，所述延伸套设有一个开口，所述开口处通过支撑板固定连接，所述延伸套内侧设有多个滑块，所述滑块沿所述滑动槽移动，所述气缸一端通过安装板和螺钉固定设置在所述承托板上，所述气缸的输出杆通过螺钉和转接件与所述支撑板固定设置。



进一步地，所述承托板呈倒角设置，所述柔性移动布呈环形设置。



进一步地，当柔性移动布需要张紧时，所述气缸驱动所述延伸套向所述柔性移动布的外侧移动，所述延伸套对松弛的所述柔性移动布进行支撑以对其进行张紧，当柔性移动布张紧过度时，所述气缸驱动所述延伸套向所述柔性移动布的内侧移动，使得因张紧形变的所述柔性移动布恢复形状。



进一步地，所述柔性移动布传送装置还包括一个通过魔术贴可拆卸固定在所述柔性移动布上的更换布，魔术贴的勾面首尾连接固定设置在所述柔性移动布上，且位处所述同步齿带内侧，所述魔术贴的毛面固定设置在所述更换布的两侧，所述更换布粘贴在所述魔术贴的所述勾面的间隔处。



进一步地，所述更换布朝向所述柔性移动布一侧设有防水层。



进一步地，所述带同步带驱动结构的柔性移动布传送装置还包括一个用于将病人移至所述柔性移动布传送装置上的转移装置，所述转移装置包括两个设置在所述承托板两侧固定设置的转移台，以及一个在所述转移台上活动移动的转移板，所述转移台的底部高度低于所述柔性移动布的高度，所述转移台两侧延伸设有连接部与所述承托板固定连接，所述转移台在靠近所述同步齿带的两侧设有导向块，所述转移板包括一个承重板，一个垂直于所述承重板的推拉板。



进一步地，当需要将病人转移至所述柔性移动布上时，操作者将所述承重板用于插入病人身下，并推动所述推拉板沿所述转移台将所述承重板推至所述柔性移动布上，当需要将病人从所述柔性移动布上移下时，通过推动所述推拉板，将所述承重板及位于其上方的病人沿所述导向块移至病床或担架，而后将所述承重板从所述病人身下抽出。



与现有技术相比，本发明提供的一种带同步带驱动结构的柔性移动布传送装置通过在所述柔性移动布外侧设置所述同步齿带以避免遇到重物时齿轮无法驱动传送带而发生打滑现象，同时也简化传统传送带的运输结构。所述张紧装置的设置用于通过所述气缸对所述延伸套的位移实现对所述柔性移动布的张紧和放松，避免所述柔性移动布因松弛或过度张紧在移动时产生误差。所述转移装置设置所述转移板对病人进行转移，避免操作者在转移病人时改变其原有姿势，对其造成二次伤害。



附图说明

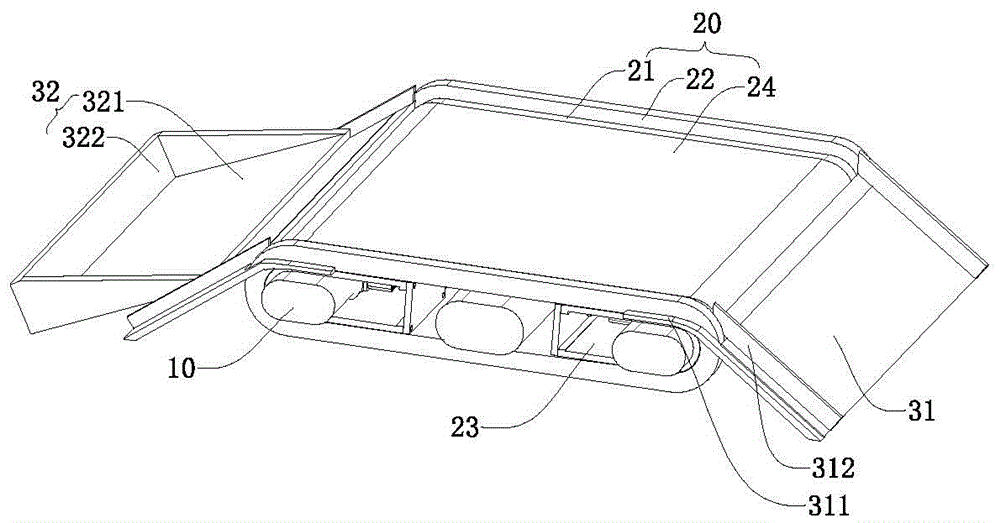

图1为本发明提供的一种带同步带驱动结构的柔性移动布传送装置的结构示意图。

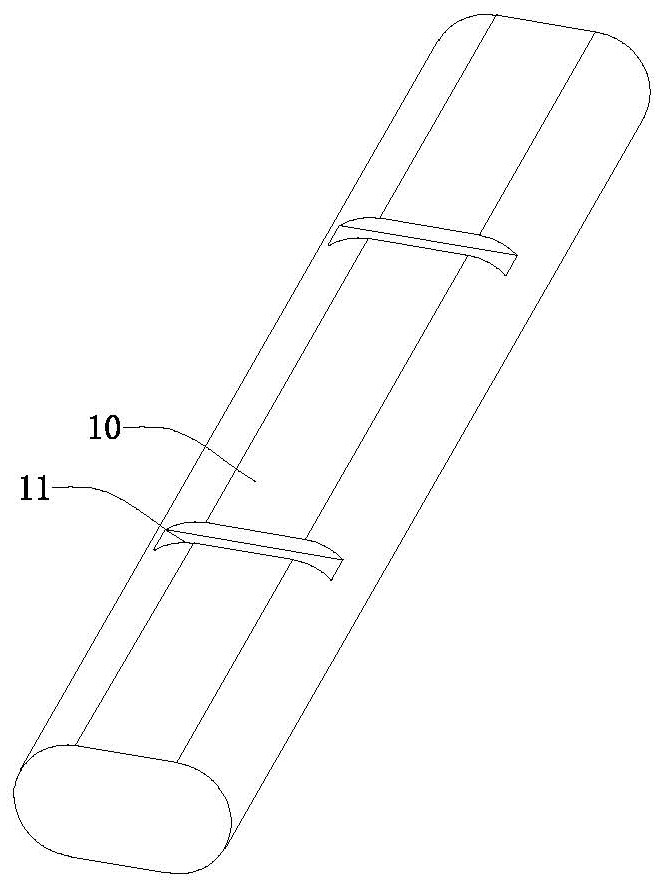

图2为图1的所述带同步带驱动结构的柔性移动布传送装置的具有的承托板的结构示意图。

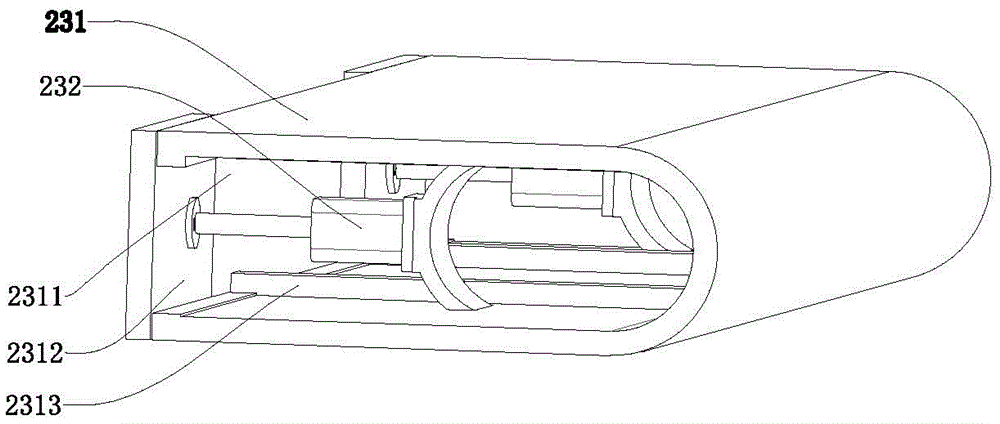

图3为图1的所述带同步带驱动结构的柔性移动布传送装置的具有的张紧组件的结构示意图。

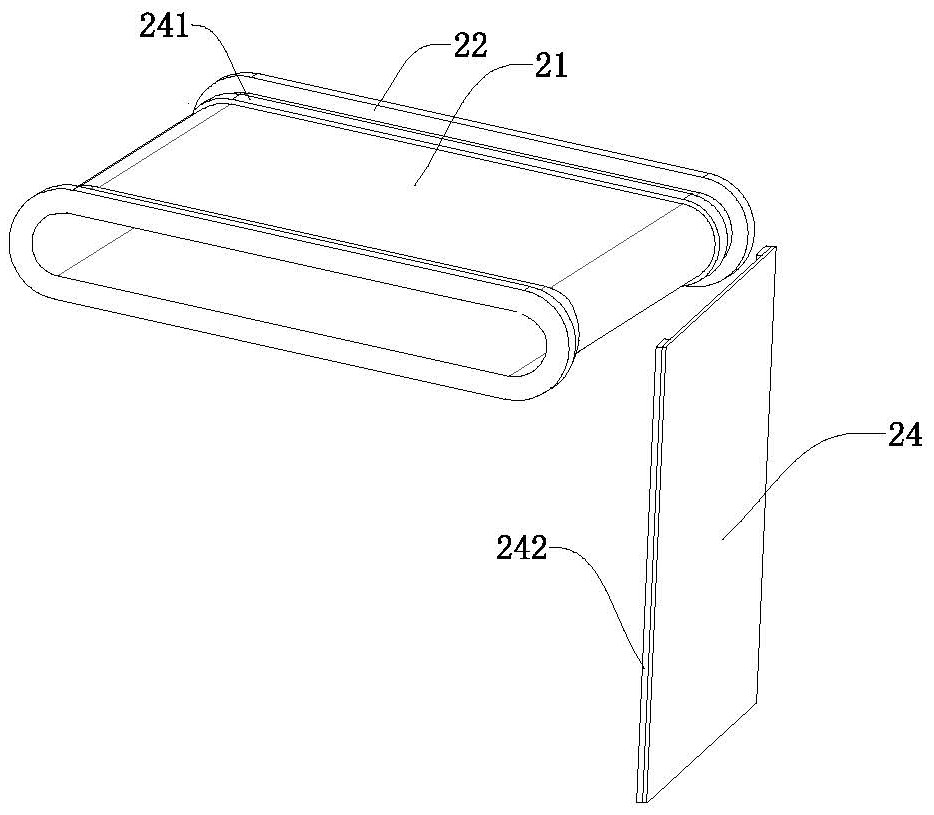

图4为图1的所述带同步带驱动结构的柔性移动布传送装置的具有的更换布的结构示意图。



具体实施方式



以下对本发明的具体实施例进行进一步详细说明。应当理解的是，此处对本发明实施例的说明并不用于限定本发明的保护范围。



本文使用的术语旨在解释实施例，并且不旨在限制和/或限定本发明。需要理解的是，术语“前”、“后”、“左”、“右”、“上”、“下”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该发明产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。



请参阅图1至图4，其为本发明提供的一种带同步带驱动结构的柔性移动布传送装置的结构示意图。所述带同步带驱动结构的柔性移动布传送装置包括多个间隔设置的承托板10，一个活动设置在多个所述承托板10外侧的柔性移动布传送装置20，以及一个用于将病人移至所述柔性移动布传送装置20上的转移装置30。可以想到的是，所述带同步带驱动结构的柔性移动布传送装置还包括其他的一些功能模块，如同步带驱动装置等，其为本领域技术人员习知的技术，在此不再赘述。



如图2所示，所述承托板10支撑所述柔性移动布传送装置20的两端和中间位置，使得所述柔性移动布传送装置20的运输表面平直设置。所述承托板10用于支撑所述柔性移动布传送装置20和躺在柔性移动布传送装置20上的病人。位处排列方向最外侧的所述承托板10上至少设有一个与所述柔性移动布传送装置20移动方向相同的滑动槽11。所述承托板10呈倒角设置以降低对所述柔性移动布传送装置20的应力，避免所述柔性移动布传送装置20在移动时断裂。所述承托板10的形状控制所述柔性移动布传送装置20的形状。所述承托板10的边缘设有倒角。可以想到的是，所述承托板10的形状根据实际使用需求设置。



所述柔性移动布传送装置20包括一个首尾相连的柔性移动布21，两个分别设置在所述柔性移动布21两侧的同步齿带22，一个设置在所述柔性移动布21下方的张紧组件23，以及一个通过魔术贴可拆卸固定在所述柔性移动布21上的更换布24。



所述柔性移动布21呈环形设置。所述柔性移动布21的长度根据所述多个所述承托板10的排列总长度决定，使得所述柔性移动布21在移动时呈张紧状态，避免因其松弛或产生褶皱而打滑，避免影响传送精度。



所述同步齿带22焊接设置所述柔性移动布21的两侧，所述同步齿带22首尾相连。所述同步齿带22受所述齿轮驱动在顺时针或逆时针方向上移动，并带动所述柔性移动布21移动。



如图3所示，所述张紧组件23包括至少两个设置在所述柔性移动布21和所述承托板10之间的延伸套231，以及至少两个输出端与所述延伸套231固定连接的气缸232。



两个延伸套231贴设在支撑所述柔性移动布21的两端的所述承托板10的外侧。其延伸套231的形状与所述承托板10贴合设置。在本实施例中，其截面呈U形设置。在所述柔性移动布21移动的方向上，所述延伸套231设有一个开口2311，所述开口2311处通过支撑板2312固定连接。所述延伸套231内侧设有多个滑块2313，所述滑块2313沿所述滑动槽11移动，使得所述延伸套231能够在所述柔性移动布21移动的方向上移动。



所述气缸232一端通过安装板和螺钉固定设置在所述承托板10上。所述气缸232的输出杆通过螺钉和转接件与所述支撑板2312固定设置。当柔性移动布21需要张紧时，所述气缸232驱动所述延伸套231向所述柔性移动布21的外侧移动，所述延伸套231对松弛布料进行支撑以对其进行张紧。当柔性移动布21张紧过度时，所述气缸232驱动所述延伸套231向所述柔性移动布21的内侧移动，使得因张紧形变的所述柔性移动布21恢复形状，通过减小对所述柔性移动布21的推力，从而减小对所述柔性移动布21的张紧力。



魔术贴的勾面241首尾连接固定设置在所述柔性移动布21上，且位处所述同步齿带22内侧。所述魔术贴的毛面242固定设置在所述更换布24的两侧。所述更换布24粘贴在所述魔术贴的所述勾面241的间隔处，对所述柔性移动布21与所述转移装置30进行隔离。所述更换布24与所述柔性移动布21的延伸长度相同，且贴所述柔性移动布21设置。所述更换布24朝向所述柔性移动布21一侧设有防水层。所述更换布24的设置用于解决常见的柔性移动布21因脏污需要定期更换，但更换不易的问题。安装时，将魔术贴的所述毛面242与所述勾面241对齐，将所述更换布24的一端粘贴在所述柔性移动布21上。而后启动所述柔性移动布21，所述更换布24随着所述柔性移动布21同向移动进行粘贴。拆装时同理，撕下所述更换布24一端，所述更换布24随着所述柔性移动布21逆向的移动而撕下。



所述转移装置30包括两个设置在所述承托板10两侧固定设置的转移台31，以及一个在所述转移台31上活动移动的转移板32。所述转移台31在使用时与病床或担架抵接，所述转移台31的底部高度低于所述柔性移动布21的高度，用于避免防止同步齿带22与床布或担架布接触，拉扯布料以妨碍所述柔性移动布21转动。所述转移台31两侧延伸设有连接部311与所述承托板10固定连接。所述转移台31在靠近所述同步齿带22的两侧设有导向块312。所述导向块312避免所述转移板32在滑动时与所述同步齿带22直接接触。



所述转移板32包括一个承重板321，一个垂直于所述承重板321的推拉板322。所述转移板32的设置，用于在不改变病人运输姿势的同时，对病人进行转移，避免对病人造成二次伤害。当需要将病人转移至所述柔性移动布21上时，操作者将所述承重板321用于插入病人身下，并推动所述推拉板322沿所述转移台31将所述承重板321推至所述柔性移动布21上。当需要将病人从所述柔性移动布21上移下时，通过推动所述推拉板322，将所述承重板321及位于其上方的病人沿所述导向块312移至病床或担架，而后将转移板32从所述病人身下抽出，实现在维持病人原有动作的同时，就能对病人进行移动，避免二次伤害。



与现有技术相比，本发明提供的一种带同步带驱动结构的柔性移动布传送装置通过在所述柔性移动布21外侧设置所述同步齿带22以避免遇到重物时齿轮无法驱动传送带而发生打滑现象，同时也简化传统传送带的运输结构。所述张紧装置23的设置用于通过所述气缸232对所述延伸套231的位移实现对所述柔性移动布21的张紧和放松，避免所述柔性移动布21因松弛或过度张紧在移动时产生误差，确保其移动精度。所述转移装置30设置所述转移板32对病人进行转移，避免操作者在转移病人时改变其原有姿势，对其造成二次伤害。



以上仅为本发明的较佳实施例，并不用于局限本发明的保护范围，任何在本发明精神内的修改、等同替换或改进等，都涵盖在本发明的权利要求范围内。
