申请(专利)号： CN89213316.3

申请日： 1989.11.22

授权公告号： CN2064439U

授权公告日： 1990.10.24

主分类号： F16H7/02

分类号： F16H7/02; F16H7/08; B02C4/06;

申请权利人： 成都市粮食机械厂;

发明设计人： 孙慧麟; 张式强; 赵志良; 于立华;

地址： 610066四川省成都市上沙河堡84号

国省代码： 四川;51

代理机构： 四川省专利服务中心代理部

代理人： 郭肖凌



摘要：

一种取代液压磨粉机传动机构的同步带轮传动装置，由双面齿形带、主动带轮、从动带轮、导向带轮、带轮支架及张紧装置组成。利用本传动装置将液压磨粉机进行改装，可不改变机器形状、尺寸，成本低，安装方便，使落后设备接近或达到国际同类产品的性能。



主权项：

1、一种液压磨粉机同步带轮传动装置，其特征在于由同步齿形带、主动带轮、从动带轮、导向带轮、带轮支架及张紧装置构成，张紧装置由张紧带轮、张紧轮支座、张紧轮架、张紧螺杆、杠杆、支点轴、转轴、调节弹簧及紧固件组成，张紧轮架通过转轴与张紧轮支座相联，张紧轮由轴装配在张紧轮架上，调节弹簧装配于张紧螺杆上，螺杆铰接于杠杆上，支点轴固接在张紧轮支座上。

1、一种液压磨粉机同步带轮传动装置，其特征在于由同步齿形带、主动带轮、从动带轮、导向带轮、带轮支架及张紧装置构成，张紧装置由张紧带轮、张紧轮支座、张紧轮架、张紧螺杆、杠杆、支点轴、转轴、调节弹簧及紧固件组成，张紧轮架通过转轴与张紧轮支座相联，张紧轮由轴装配在张紧轮架上，调节弹簧装配于张紧螺杆上，螺杆铰接于杠杆上，支点轴固接在张紧轮支座上。

本实用新型属于粮食加工机械，特别是用于小麦加工的液压磨粉机传动系统。



目前，国际上对磨粉机之磨辊松合闸问题控制趋向于以气压代替液压，其快慢辊间的传动方式也倾向于采用同步齿形带传动这一新技术。多年来，我国一直使用以链传动为主的气、液压磨粉机，而链传动有着自身无法克服的缺陷。由于链传动本身的不平稳性，导致冲击力较大，容易发生卡链，链条断裂等故障，且工作噪声大，链条液体润滑油易污染食品，不符合食品卫生的要求。因此，这种链传动的磨粉机是一种不理想的设备。但是，目前我国普遍采用链传动液压磨粉机，其数量近叁万台，鉴于我国国情，要在近年内全部淘汰是不可能的。



由于上述原因，本实用新型的目的是以同步齿形带取代链条，对目前仍被广泛采用的液压磨粉机进行改造，以克服链传动系统易出故障、易磨损、易污染、噪声大等缺点，花费不多的资金，使数万台落后设备更新。



本实用新型是通过以下措施实现上述目的的：



设计一种传动装置，由同步齿形带、主动带轮、从动带轮、同步带轮及张紧装置构成，张紧装置又由张紧轮、支座、轮架、螺杆、杠杆、转轴、调节弹簧及紧固件组成。



下面通过附图对本实用新型实施例详细说明：

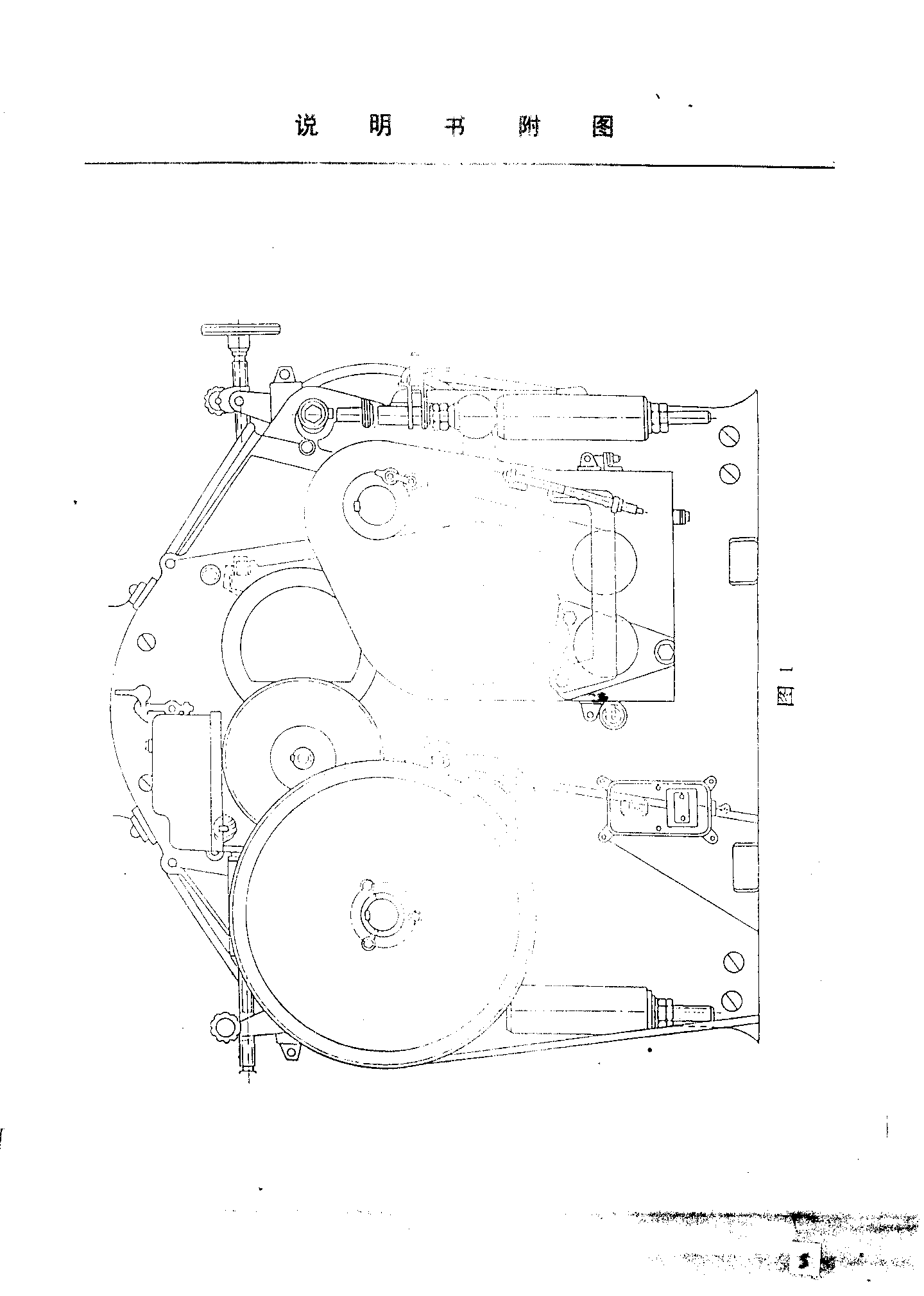

图1、链传动液压磨粉机传动部分装配结构图

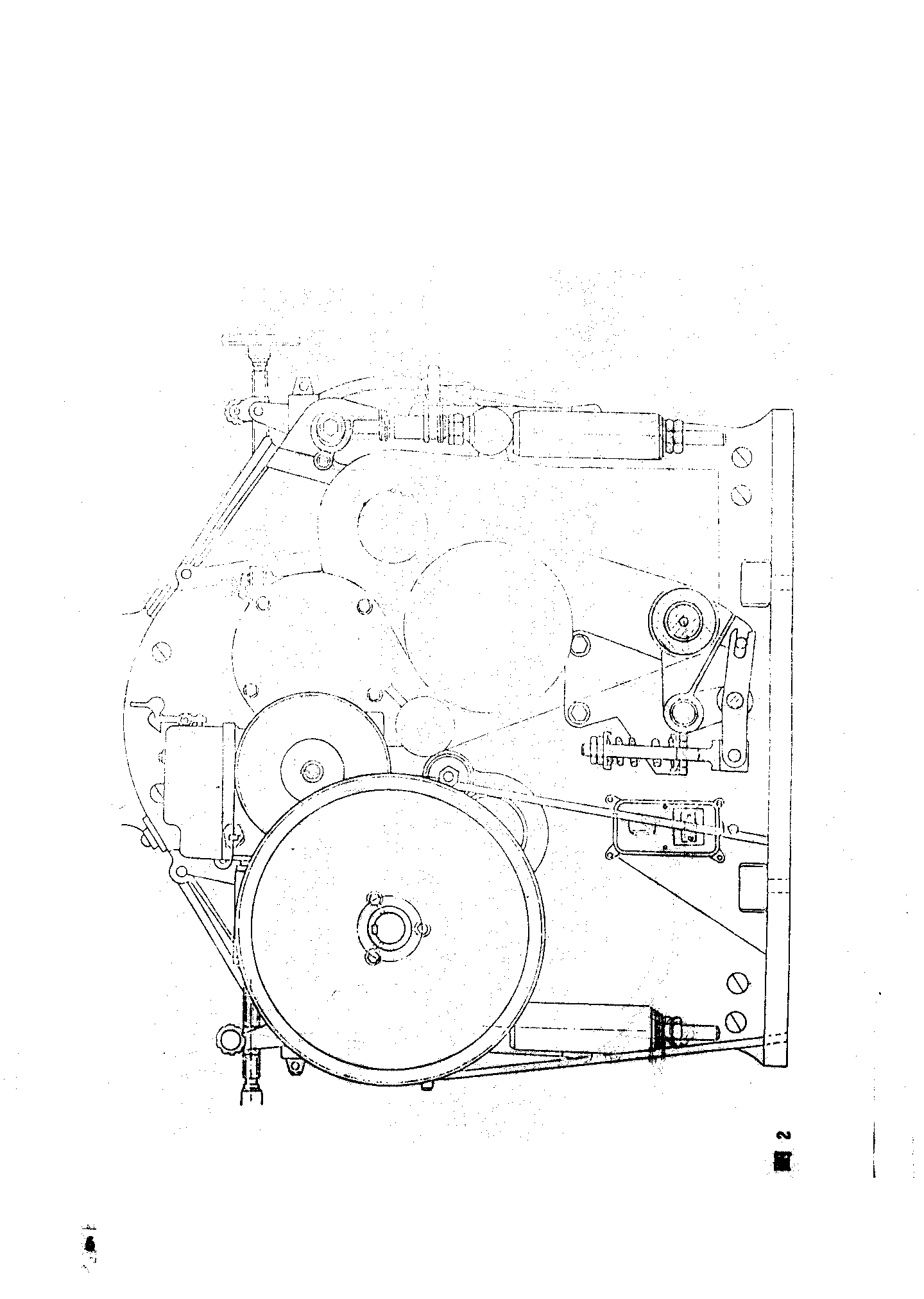

图2、同步带轮传动液压磨粉机传动部分装配结构图

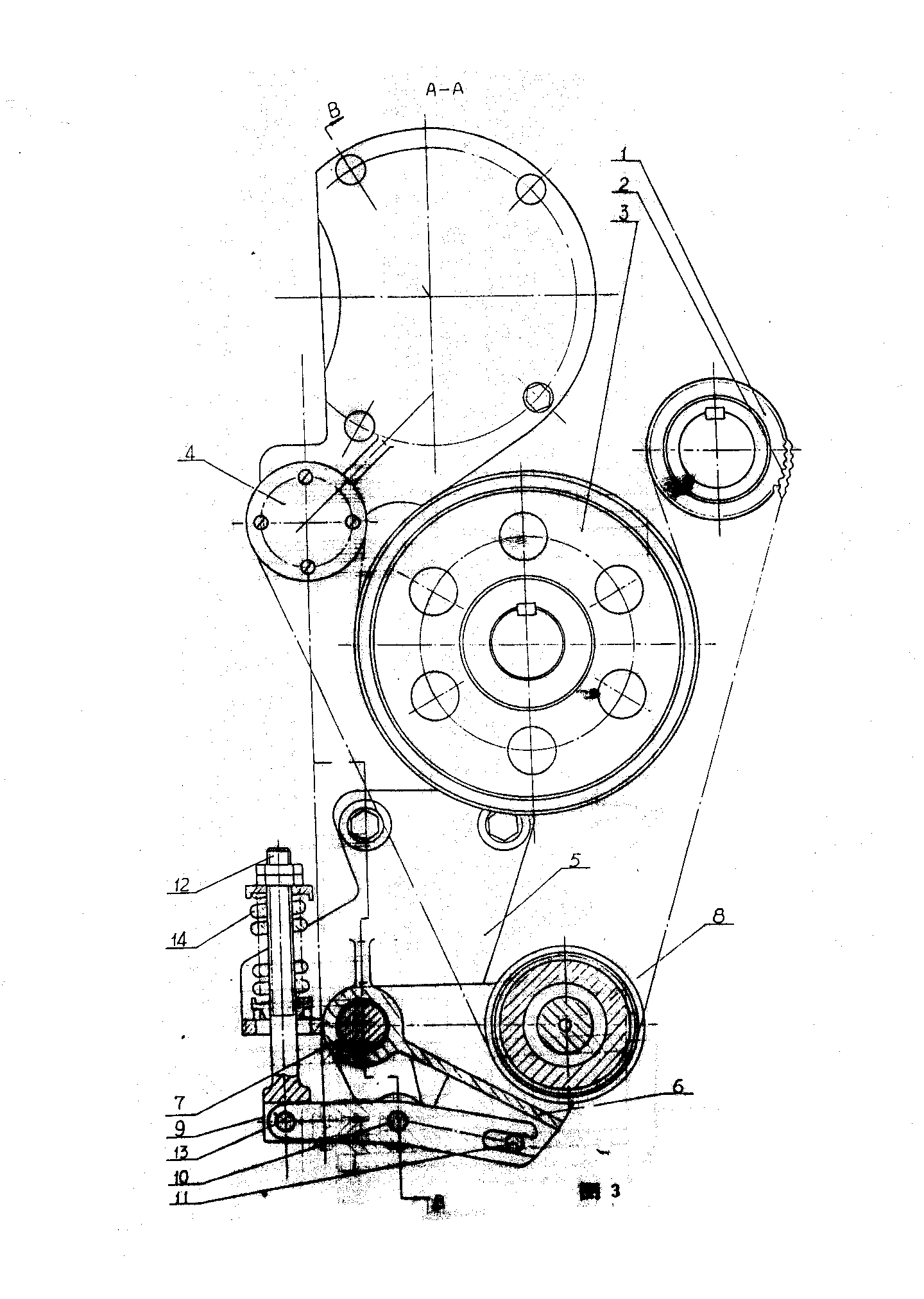

图3、同步带轮传动系统装配结构图

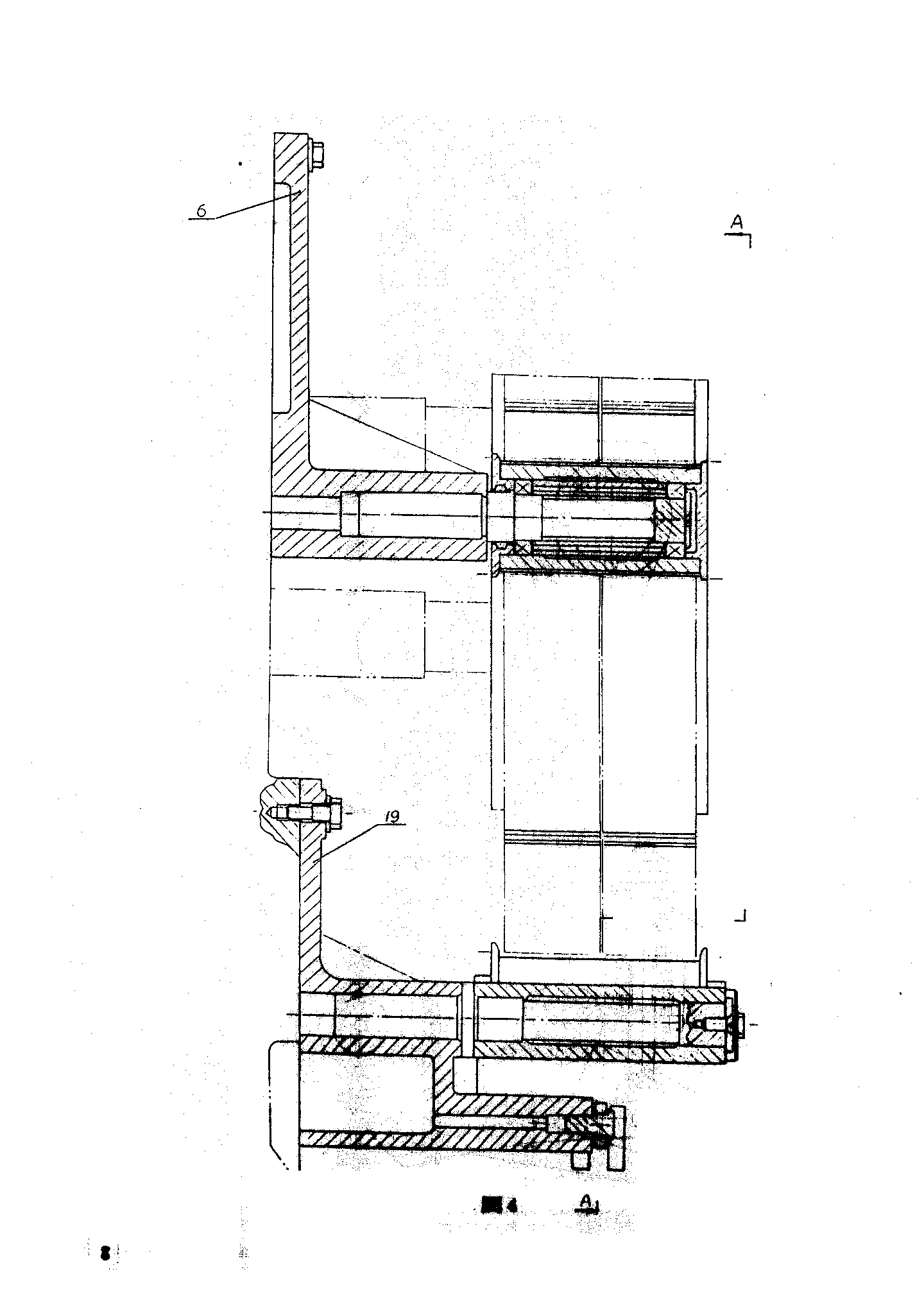

图4、图3的B－B剖视图



主动轮1连接在快辊轴上，通过双面同步齿形带2传动连接于慢辊轴上的从动带轮3，同步带轮4起导向作用，增大带与带轮之间的包角，以提高带的寿命和满足传动力的要求，张紧轮支座5固接在机身墙板上，张紧轮架6通过转轴7活动联接在张紧支座5上，张紧轮8装在张紧轮架6上，张紧螺杆12由销13销紧在杠杆9上，其上安装有调节弹簧14和紧固件，改变调节弹簧14的压缩量，可改变张紧螺杆12的上下位置，而杠杆9可绕支点轴10转动，支点轴10又固接在张紧轮架上，这样，园柱销11通过杠杆9绕支点轴10转动，从而带动张紧轮架6，张紧轮8绕转轴7转动，达到张紧作用。



采用上述的双面同步齿形带传动装置替代链传动系统，不改变原机器形状及尺寸，只是将原链传动系统拆下，换上同步齿形带传动系统。花费少量的资金，就可将落后的设备更新为先进的设备。



本同步带轮传动装置替代现有液压磨粉机链传动系统后，使传动平稳，结构紧凑，噪音小，装拆方便，避免液体润滑油对食品的污染，深信本传动装置定将为使我国数万台落后的磨粉机，改装成达到与目前国际先进水平同等性能的磨粉机做出巨大贡献。
