【申请号：200920194278.1；专利权人：梁锦星；发明人：梁锦星】


实用新型内容

本实用新型的同步带采用不容易因外界因素影响而发生形变的钢带制成，并在其上加工长方形等距开孔，并做成全闭环状，再根据开孔的等距量制作特殊同步轮的步距，通过两端固定座及轴承支承同步轮和从动轮；编码器安装在固定座上，轴与同步轮连接；弹簧片上的长方型小孔必须对准同步带轮的凸块（齿位），利用调节螺杆将弹簧片调紧。移动物件带动同步带移动，在两端支承点作用下，同步带移动量令同步轮按等距量转动，从而能准确测量长度及定位。其结构简单合理、测量精度高、造价成本低。
本实用新型的目的旨在提供一种结构简单合理、测量精度高的长度位移测量装置，以克服现有技术中的不足之处。
按此目的设计的一种长度位移测量装置，包括通过同步轮与编码器传动连接的同步带，同步带上定位设置有移动物件，其结构特征是同步带由钢带制成，表面设置有若干等距的开孔，同步轮圆周面对应开孔均匀设置有凸块，与开孔配合传动。
所述同步带由宽度和厚度均匀的弹簧片制成，其开孔呈长方形、正方形、三角形或圆形，沿一直线横向均布在同步带上，纵向布置的开孔至少为一个。
所述同步带两端分别与移动物件连接，形成全闭环状；全闭环状同步带的两端分别与同步轮和从动轮传动连接。
所述同步轮转动设置在第一固定座内，并与编码器的转轴连接；从动轮转动设置在第二固定座内。所述编码器与第一固定座固定连接，同步轮的中心轴两端分别通过第一轴承和第二轴承与第一固定座相接；从动轮中心轴两端分别通过第三轴承和第四轴承与第二固定座相接。
所述凸块设置有一个以上，均布设置在同步轮圆周面中部。同步带轮圆周面两端或凸块左右两侧旁对应同步带两侧设置有限位凸缘／起。
所述开孔呈长方形，宽度 d 为同步带宽度 D 的 1 / 4 一 1 / 2 ，长度 L 为宽度 d 的 1 / 3 一 1 / 2 。
 所述同步带至少一端通过调节机构与移动物件连接；调节机构包括螺纹连接的调节螺杆和调节螺母，调节螺杆一端通过夹持座与同步带的一端固定连接，另一端穿过移动物件的连接座与调节螺母连接；移动物件呈板状，背面延伸出连接座。移动物件的连接座与夹持座之间的调节螺杆上还连接有夹紧螺母，连接座夹紧连接在调节螺母与夹紧螺母之间。同步带套在同步轮和从动轮，并且开孔与同步轮的凸块对准后，通过调节螺母，可使同步带拉紧。


技术领域
本实用新型涉及一种检测物体相对位移量的测量装置，特别是一种主要适用于机床、切割机械等的长度位移测量装置。

背景技术
中国专利文献 CN2536991 于 2003 年 2 月 19 日一种数显测量装置，包括由同步带、编码器、及通过连接电缆与编码器连接的数显表组成，特征是：该同步带是一种长度任意、宽度与厚度均匀、其外表面制有彼此平行排列、且与带条边相垂直的防滑条纹齿所构成的长方条形，定尺带，而编码器前端轴上安装有与同步带上防滑条纹齿相匹配啮合的同步齿轮。该结构的同步带由橡胶材料制成，其形变量受温度影响较大，同时，其防滑条纹齿与同步齿轮啮合的过程也有较大的变形量，严重影响加工物件的精度，有待改进。

附图说明

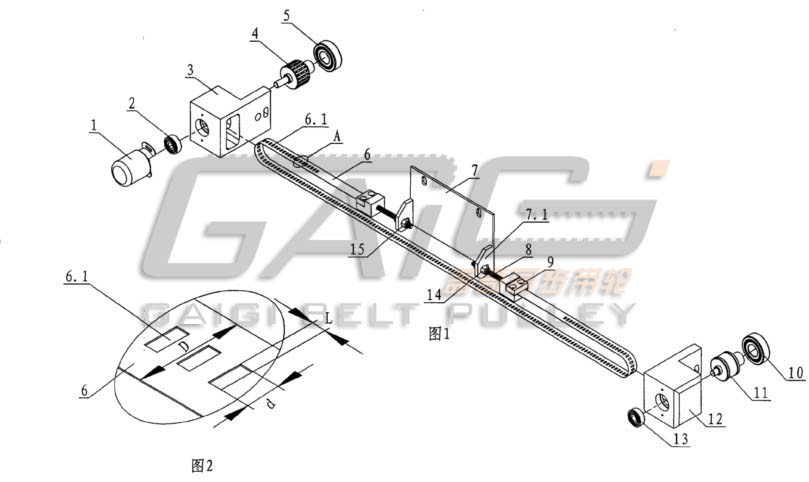

图 1 为本实用新型一实施例分解结构示意图。
图 2 为图 1 中 A 处放大结构示意图。

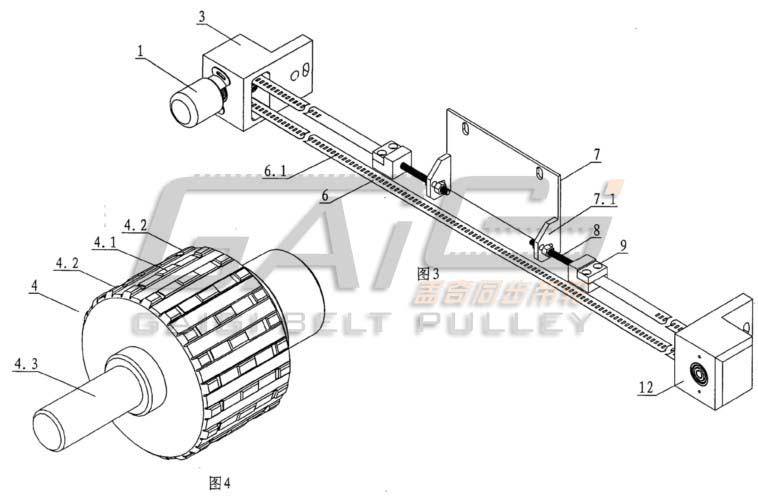

图 3 为图 1 装配后结构示意图。
图 4 为同步轮结构示意图。


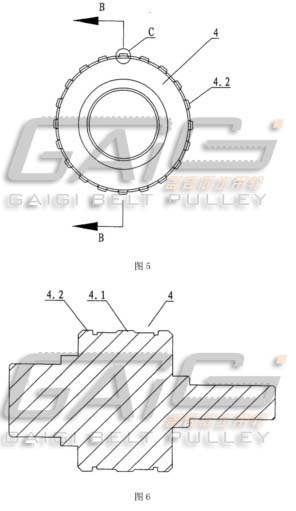

图 5 为同步轮右视结构示意图。
图 6 为图 5 的 B 一 B 剖视结构示意图。

图 7 为图 5 中 c 处放大结构示意图。

具体实施方式
下面结合附图及实施例对本实用新型作进一步描述。
同步轮 4 圆周面中部对应开孔 6 . 1 均匀设置有二十个凸块 4 . 1 ，与开孔配合传动。凸块左右两侧旁对应同步带 6 两侧设置有限位凸缘／起 4 . 2 。同步轮 4 转动设置在第一固定座 3 内，并与编码器 1 的转轴连接；从动轮 H 转动设置在第二固定座 12 内。编码器 1 与第一固定座 3 固定连接，同步轮 4 的中心轴 4 . 3 两端分别通过第一轴承 2 和第二轴承 5 与第一固定座相接；从动轮 H 中心轴两端分别通过第三轴承 10 和第四轴承 13 与第二固定座 12 相接。

参见图 1 一图 7 ，本长度位移测量装置，包括移动物件 7 和通过同步带轮 4 与编码器 1 传动连接的同步带 6 。同步带 6 由宽度和厚度均匀的弹簧片制成，两端分别与移动物件 7 连接，形成全闭环状，表面中部沿一直线横向设置有若干等距的开孔 6 . 1 ，开孔呈长方形，宽度 d 为同步带宽度 D 的 1 / 4 一 1 / 2 ，长度 L 为宽度 d 的 1 / 3 一 1 / 2 。全闭环状同步带的两端分别与同步轮 4 和从动轮 H 传动连接。同步带 6 两端均通过调节机构与移动物件 7 连接；调节机构包括螺纹连接的调节螺杆 8 和调节螺母 15 ，调节螺杆一端通过夹持座 9 与同步带的一端固定连接，另一端穿过移动物件的连接座 7 . 1 与调节螺母连接；移动物件呈板状，背面延伸出连接座。移动物件 7 的连接座 7 . 1 与夹持座 9 之间的调节螺杆 8 上还连接有夹紧螺母 14 ，连接座夹紧连接在调节螺母 15 与夹紧螺母之间。


要求：

 3 ．根据权利要求 1 或 2 所述的长度位移测量装置，其特征是所述同步带（ 6 ）两端分别与移动物件（ 7 ）连接，形成全闭环状；全闭环状同步带的两端分别与同步轮（ 4 ）和从动轮 ( 11 ）传动连接。
4 ．根据权利要求 3 所述的长度位移测量装置，其特征是所述同步带（ 6 ）至少一端通过调节机构与移动物件（ 7 ）连接；调节机构包括螺纹连接的调节螺杆（ 8 ）和调节螺母（ 15 ) , 调节螺杆一端通过夹持座（ 9 ）与同步带的一端固定连接，另一端穿过移动物件的连接座 ( 7 . 1 ）与调节螺母连接；移动物件呈板状，背面延伸出连接座。
5 ．根据权利要求 4 所述的长度位移测量装置，其特征是所述移动物件（ 7 ）的连接座 ( 7 . 1 ）与夹持座（ 9 ）之间的调节螺杆（ 8 ）上还连接有夹紧螺母（ 14 ) ，连接座夹紧连接在调节螺母（ 15 ）与夹紧螺母之间。
8 ．根据权利要求 1 所述的长度位移测量装置，其特征是所述凸块（ 4 . 1 ）设置有一个以上，均布设置在同步轮（ 4 ）圆周面中部。
9 ．根据权利要求 8 所述的长度位移测量装置，其特征是所述同步轮（ 4 ）圆周面两端或凸块左右两侧旁对应同步带（ 6 ）两侧设置有限位凸缘／起（ 4 . 2 ）。
10 ．根据权利要求 2 所述的长度位移测量装置，其特征是所述开孔（ 6 . 1 ）呈长方形，宽度 d 为同步带（ 6 ）宽度 D 的 1 / 4 一 1 / 2 ，长度 L 为宽度 d 的 1 / 3 一 1 / 2 。

1 ．一种长度位移测量装置，包括通过同步轮（ 4 ）与编码器（ 1 ）传动连接的同步带（ 6 ) , 同步带上定位设置有移动物件（ 7 ) ，其特征是同步带由钢带制成，表面设置有若干等距的开孔（ 6 . 1 ) ，同步轮圆周面对应开孔均匀设置有凸块（ 4 . 1 ) ，与开孔配合传动。
 2 ．根据权利要求 1 所述的长度位移测量装置，其特征是所述同步带（ 6 ）由宽度和厚度均匀的弹簧片制成，其开孔（ 6 . 1 ）呈长方形、正方形、三角形或圆形，沿一直线横向均布在同步带上，纵向布置的开孔至少为一个。
6 ．根据权利要求 3 所述的长度位移测量装置，其特征是所述同步轮（ 4 ）转动设置在第一固定座（ 3 ）内，并与编码器（ 1 ）的转轴连接；从动轮（ 11 ）转动设置在第二固定座（ 12 ）内。
7 ．根据权利要求 6 所述的长度位移测量装置，其特征是所述编码器（ 1 ）与第一固定座 ( 3 ）固定连接，同步轮（ 4 ）的中心轴（ 4 . 3 ）两端分别通过第一轴承（ 2 ）和第二轴承（ 5 ）与第一固定座相接；从动轮（ 11 ）中心轴两端分别通过第三轴承（ 10 ）和第四轴承（ 13 ）与第二固定座（ 12 ）相接。


摘要：

一种长度位移测量装置，包括通过同步轮与编码器传动连接的同步带，同步带上定位设有移动物件，其同步带由钢带制成，表面设有若干等距的开孔，同步轮圆周面对应开孔均匀设置有凸块与开孔配合传动。本实用新型的同步带采用不容易因外界因素影响而发生形变的钢带制成，其上加工长方形等距开孔，两端分别与移动物件连接
形成全闭环状；全闭环状同步带的两端分别与同步轮和从动轮传动连接。同步轮根据开孔的等距量制作出凸块；编码器安装在固定座上，与同步轮连接；同步带上的长方型小孔必须对准同步轮的凸块（齿位），调紧同步带，移动物件带动同步带移动，同步带移动量令同步轮按等距量转动，从而能准确测量长度及定位。其结构简单合理、测量精度高。
