【申请号 200720024956.0；专利权人：管昊； 发明人：管昊】

实用新型内容：

本实用新型所述的自动除尘式黑板，使用电机作为转动的动力源，可以使同步轮和小同步轮同时转动，也可以单独驱动任一转动件进行转动。本实用新型结构简单，使用方便，安全可靠。

本实用新型的目的在于，克服现有技术的不足之处，提供一种自动除尘式黑板，可以将粉笔粉尘集中在粉尘盒内，在黑板上书写的文字还可以保留在卷筒上进行重复讲解。

本实用新型所述的自动除尘式黑板，涉及有磨砂可卷铝板、同步带、同步轮、滚筒端子、小同步轮、毛刷同步带、黑板滚筒、护体、粉尘盒和主体支架组成。所说的主体支架整体呈长方形的框架结构，在主体支架的左右两端内，垂直设置有驱动黑板转动的驱动装置和擦黑板用的擦试装置。所说的黑板马区动装置，是设置在主体支架两端内的黑板滚筒和以黑板滚筒为动力件的驱动装置。在黑板滚筒的两端，设置有滚筒端子，在滚筒端子的居中位置，以静配合轴的形式设置有同步轮。绕过两边的同步轮，设置有同步带。绕过两边的黑板滚筒，设置有磨砂可卷铝板，所说的磨砂可卷铝板，即是本实用新型的黑板面。在黑板滚筒的夕陋 g ，设置有与黑板滚筒并列的黑板擦试装置。所说的黑板擦试装置，涉及有小同步轮和毛刷同步带组成，是在黑板滚筒的上端外侧和下端外侧，设置有两个小同步轮，绕过两个小同步轮，设置有毛刷同步带。所说的毛刷同步带就是用于擦黑板的擦试装置擦试功能件。毛届 J 同步带紧靠着黑板滚筒侧的磨砂可卷铝板转动，即可将磨砂可卷铝板上的粉笔字迹擦掉，达到擦试的目的。毛刷同步带的外侧，设置有壳体形式的护体，将各转动件和粉尘盒封闭在里面，既可以确保安全，又可以确保卫生。在黑板滚筒和毛刷同步带的下面，设置有粉尘盒，用于收集擦拭掉落的粉笔尘灰。

技术领域：
本实用新型涉及学校用教学设备，尤其涉及自动除尘式黑板。

背景技术：
现有技术的教学用黑板，主要是用粉笔在固定的黑板上板书，若要把字迹去掉时必须使用黑板擦，粉尘会自由飞溅和降落，污染环境，尤其对师生的的身体健康造成危害。从小学到大学，学生无不为没完没了的擦黑板而烦恼。

附图说明：

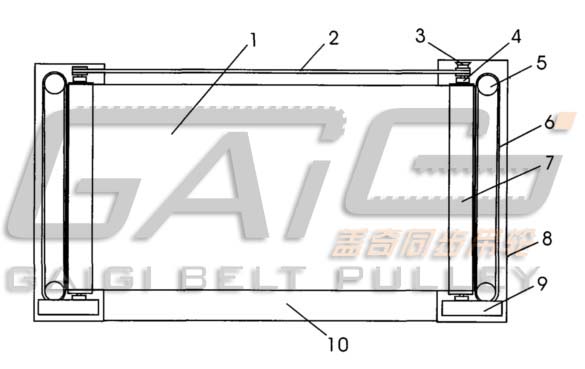

附图是本实用新型所述自动除尘式黑板的结构示意图。 1 一磨砂可卷铝板 Zwe 一同步带 3 一同步轮 4 一滚筒端子 5 一小同步带轮 6 一毛刷同步带 7 一黑板滚筒 8 一护体 9 一粉尘盒 10 - －性三体支架

具体实施方式：
现参照附图，结合实施例说明如下：本实用新型所述的自动除尘式黑板，涉及有磨砂可卷铝板 1 、同步带 2 、同步带轮 3 、滚筒端子 4 、小同步轮 5 一毛刷同步带 6 、黑板滚筒 7 、护体 8 、粉尘盒 9 和主体支架 ro 组成。所说的主体支架 10 整体呈长方形的框架结构，在主体支架 ro 的左右两端内，垂直设置有驱动黑板转动的驱动装置和擦黑板用的擦试装置。所说的黑板驱动装置，是设置在主体支架 10 两端内的黑板滚筒 7 和以黑板滚筒 7 为动力件的驱动装置。在黑板滚筒 7 的两端，设置有滚筒端子 4 ，在滚筒端子 4 的居中位置，以静酉己合轴的形式设置有同步轮 3 。绕过两边的同步轮 3 ，设置有同步带 2 。绕过两边的黑板滚筒 7 ，设置有磨砂可卷铝板 l ，所说的磨砂可卷铝板 1 ，即是本实用新型的黑板面。在黑板滚筒 7 的外侧，设置有与黑板滚筒 7 并列的黑板擦试装置。所说的黑板擦试装置，涉及有小同步轮 5 和毛刷同步带 6 组成，是在黑板滚筒 7 的上端外侧和下端夕咆」，设置有两个小同步轮 5 ，绕过两个小同步轮 5 ，设置有毛刷同步带 6 。所说的毛刷同步带 6 就是用于擦黑板的擦试装置擦试功能件。毛刷同步带 6 紧靠着黑板滚筒 7 侧的磨砂可卷铝板 1 转动，即可将磨砂可卷铝板 1 上的粉笔字迹擦掉，达到擦试的目的。毛刷同步带 6 的外侧，设置有壳体形式的护体 8 ，将各转动件和粉尘盒 9 封闭在里面，既可以确保安全，又可以确保卫生。在黑板滚筒 7 和毛刷同步带 6 的下面，设置有粉尘盒 9 ，用于收集擦拭掉落的粉笔尘灰。本实用新型所述的自动除尘式黑板，使用电机作为转动的动力源，可以使同步带轮 3 和小同步轮 5 同时转动，也可以单独驱动任一转动件川示转动。本实用新型结构简单，使用方便，安全可靠。

要求

1 、自动除尘式黑板，其特征在于黑板滚筒（ 7 ）的两端，设置有滚筒端子（ 4 ) , 在滚筒端子（ 4 ）的居中位置，以静配合轴的形式设置有同步轮（ 3 ) ，绕过两边的同步轮（ 3 ) ，设置有同步带（ 2 ) ，绕过两边的黑板滚筒（ 7 ) ，设置有磨砂可卷铝板（ 1 ）。
2 、根据权利要求 1 所述的自动除尘式黑板，其特征在于黑板滚筒（ 7 ）的外侧，设置有与黑板滚筒（ 7 ）并列的黑板擦拭装置，所说的黑板擦拭装置，涉及有小同步轮（ 5 ）和毛刷同步带（ 6 ）组成，是在黑板滚筒（ 7 ）的上端外侧和下端外侧，设置有两个小同步轮（ 5 ) ，绕过两个小同步轮（ 5 ) ，设置有毛刷同步带（ 6 ）。
3 、根据权利要求 1 所述的自动除尘式黑板，其特征在于黑板滚筒（ 7 ）和毛刷同步带（ 6 ）的下面，设置有粉尘盒（ 9 ）。

摘要：

自动除尘式黑板，涉及有磨砂可卷铝板、同步带、同步轮、滚筒端子、小同步轮、毛刷同步带、黑板滚筒、护体、粉尘盒和主体支架组成。黑板滚筒的两端设置有滚筒端子，在滚筒端子的居中位置设置有同步轮，绕过两边的同步轮设置有同步带。绕过两边的黑板滚筒，设置有磨砂可卷铝板，所说的磨砂可卷铝板即是本实用新型的黑板面，黑板滚筒外侧设置有与黑板滚筒并列的黑板擦拭装置。黑板滚筒的上端外侧和下端外侧，设置有两个小同步轮，绕过两个小同步轮，设置有毛刷同步带。毛刷同步带的外侧设置有护体，黑板滚筒和毛刷同步带的下面，设置有粉尘盒。本实用新型使用电机作为转动的动力源，可以使同步轮和小同步轮同时转动。本实用新型结构简单，使用方便，安全可靠。
