【申请号 201020521972.2；专利权人：常州市第八纺织机械有限公司；发明人：谈昆伦、陈震、凌伯明、陈龙、谈良春】


1 ．根据权利要求 6 所述的经编机放卷装置，其特征在于：所述的轴承座为关节轴承座，轴承为关节轴承。
2 ．根据权利要求 6 所述的经编机放卷装置，其特征在于：所述的顶紧辊两端设置于导向轴承内，导向轴承设置于导向块上，导向块设置于放卷辊固定板上。

3 一种经编机放卷装置，其包括固定架、横梁以及设置于横梁上的放卷装置，其特征在于：该摩擦放卷装置包括主动放卷辊、从动放卷辊、控制主动放卷辊转动的主动同步带轮、控制从动放卷辊转动的从动同步带轮，主动同步轮和从动同步轮与电机传动装置连接，主动放卷辊和从动放卷辊设置于放卷辊固定板上。
4 ．根据权利要求 2 所述的经编机放卷装置，其特征在于：所述的布面横向微调装置包括 L 型的固定座，固定座的下端的水平部分固定于放卷装置的横梁上，固定座的垂直面上设置有用于固定手轮的固定板，手轮中心通过螺栓固定有螺杆，螺杆与手轮连接的部位设置有键槽，键槽内设置有对螺杆进行周向定位的固定键，固定板上设置有轴承，轴承中心设置有隔套，所述的螺杆设置于该隔套中，螺杆上设置有锁紧螺母，锁紧螺母右端的螺杆与放卷辊固定板上的螺纹孔通过螺纹配合，手轮上设置有摇杆。
5 ．根据权利要求 1 所述的经编机放卷装置，其特征在于：所述的放卷辊固定板下方设置有放卷辊位置调整装置，其包括与放卷辊固定板连接的若干组滚轮机构以及布面横向微调装置。
6 ．根据权利要求 2 所述的经编机放卷装置，其特征在于：所述的滚轮机构包括滚轮支架、滚轮和滚轮轴，滚轮的轴承内设置有滚轮轴隔套，滚轮轴穿过滚轮支架侧面的通孔设置于滚轮轴隔套内。
7 ．根据权利要求 6 所述的经编机放卷装置，其特征在于：所述的顶紧装置为气缸。
8 ．据权利要求 1 至 9 中任意一项所述的经编机放卷装置，其特征在于：所述的经编机放卷装置还包括纱布面角度调节装置，其设置于从动放卷辊的左侧，其包括前滚筒、后滚筒、拉紧杆和踏板，前滚筒设置于前滚筒固定架上，前滚筒固定架设置于踏板支撑架上，后滚筒设置于后滚筒固定架上，后滚筒固定架设置于拉紧杆上，前滚筒的位置高于后滚筒的位置，前滚筒固定架和后滚筒固定架上均设置有用于调整前滚筒和后滚筒高度的腰型孔，前滚筒和后滚筒的下端的公切线与水平面呈 3 。一 15 。的夹角。

9 ．根据权利要求 1 所述的经编机放卷装置，其特征在于：所述的从动放卷辊左端设置有顶紧辊装置，其包括顶紧辊和顶紧辊调节装置。
10 ．根据权利要求 5 所述的经编机放卷装置，其特征在于：所述的顶紧辊调节装置包括顶紧装置，顶紧装置设置于放卷辊固定板上，顶紧装置的右端连接有螺套，螺套的右端连接用于支撑顶紧辊的轴承座，轴承座内设置有轴承，顶紧辊的转轴设置于该轴承内，螺套设置有内螺纹，螺套左端内壁面设置左旋内螺纹，螺套的右端内壁面设置右旋内螺纹。

发明内容
本实用新型的目的在于针对背景技术中所述的现有的经编机放卷装置存在的放卷效果差的问题，提供一种经编机放卷装置。
实现本实用新型的技术方案如下：
一种经编机放卷装置，其包括固定架、横梁以及设置于横梁上的放卷装置，该摩擦放卷装置包括主动放卷辊、从动放卷辊、控制主动放卷辊转动的主动同步带轮、控制从动放卷辊转动的从动同步带轮，主动同步带轮和从动同步带轮与电机传动装置连接，主动放卷辊和从动放卷辊设置于放卷辊固定板上。
为了防止顶紧辊调节装置的轴承在不平行力的作用下发生损坏，所述的轴承座为关节轴承座，轴承为关节轴承。
为了防止气缸因承受顶紧辊的重量而发生损坏，所述的顶紧辊两端设置于导向轴承内，导向轴承设置于导向块上，导向块设置于放卷辊固定板上。

为了便于调整放卷辊的位置，所述的布面横向微调装置包括 L 型的固定座，固定座的下端的水平部分固定于放卷装置的横梁上，固定座的垂直面上设置有用于固定手轮的固定板，手轮中心通过螺栓固定有螺杆，螺杆与手轮连接的部位设置有键槽，键槽内设置有对螺杆进行周向定位的固定键，固定板上设置有轴承，轴承中心设置有隔套，所述的螺杆设置于该隔套中，螺杆上设置有锁紧螺母，锁紧螺母右端的螺杆与放卷辊固定板上的螺纹孔通过螺纹配合，手轮上设置有摇杆。
为了使放卷后的布面平整，所述的从动放卷辊左端设置有顶紧辊装置，其包括顶紧辊和顶紧辊调节装置。

为了使放卷后的布面能够与经编机的针织处位置相对应，提高针织质量，所述的放卷辊固定板下方设置有放卷辊位置调整装置，其包括与放卷辊固定板连接的若干组滚轮机构以及布面横向微调装置。
为了便于调整放卷辊的位置，省时省力，所述的滚轮机构包括滚轮支架、滚轮和滚轮轴，滚轮的轴承内设置有滚轮轴隔套，滚轮轴穿过滚轮支架侧面的通孔设置于滚轮轴隔套内。
为了便于调节顶紧辊顶紧布面的力度，所述的顶紧辊调节装置包括顶紧装置，顶紧装置设置于放卷辊固定板上，顶紧装置的右端连接有螺套，螺套的右端连接用于支撑顶紧辊的轴承座，轴承座内设置有轴承，顶紧辊的转轴设置于该轴承内，螺套设置有内螺纹，螺套左端内壁面设置左旋内螺纹，螺套的右端内壁面设置右旋内螺纹。

所述的顶紧装置为气缸。

为了改善经编机的针织质量，减缓织针的磨损，所述的经编机放卷装置还包括纱布面角度调节装置，其设置于从动放卷辊的左侧，其包括前滚筒、后滚筒、拉紧杆和踏板，前滚筒设置于前滚筒固定架上，前滚筒固定架设置于踏板支撑架上，后滚筒设置于后滚筒固定架上，后滚筒固定架设置于拉紧杆上，前滚筒的位置高于后滚筒的位置，前滚筒固定架和后滚筒固定架上均设置有用于调整前滚筒和后滚筒高度的腰型孔，前滚筒和后滚筒的下端的公切线与水平面呈 3 。一 15 。的夹角。

本实用新型的有益效果在于因为本实用新型的经编机放卷装置采用摩擦放卷的方式，放卷辊承受布卷的重量，通过放卷辊和布面的摩擦来将毡布放卷，能够顺畅的放卷，放卷辊固定板下方设置有放卷辊位置调整装置，通过该位置调整装置能够使放卷后布面的位置与针织处的位置相对应，提高布面针织的质量，在从动放卷辊左侧设置有顶紧辊装置，通过气缸推动顶紧辊，使其顶紧从动放卷辊，使布面在经过时在顶紧辊的压力作用下被压平，便于后续的针织工序，提高针织质量。该顶紧辊装置的气缸推杆连接螺套，螺套的右端连接关节轴承座，螺套两端的内壁分别设置左旋内螺纹和右旋内螺纹，因此，可以通过调节螺套来改变顶紧辊对布面的压紧力度。因为顶紧辊长度较长，在顶紧过程中，顶紧辊两端的转轴处会受到不平行力的作用，如果采用普通轴承，则轴承很容易损坏，采用关节轴承能够解决该问题。因为顶紧辊长度较长，重力较重，其转轴与气缸推杆连接，如果将其重力直接由气缸来承担，很容易使气缸损坏，因此在顶紧辊两侧的转轴上设置有导向轴承，该导向轴承设置于导向块的导向槽内，该导向块设置于放卷辊固定板上，因此，顶紧辊的重力通过导向轴承传递到放卷辊固定板上，不会对气缸造成损坏。在顶紧辊装置左侧设置有前滚筒和后滚筒，前滚筒设置于前滚筒固定架上，前滚筒固定架设置于踏板支撑架上，后滚筒设置于后滚筒固定架上，后滚筒固定架设置于拉紧杆上，前滚筒的位置高于后滚筒的位置，前滚筒固定架和后滚筒固定架上均设置有用于调整前滚筒和后滚筒高度的腰型孔，前滚筒和后滚筒的下端的公切线与水平面呈 3 。一 15 。的夹角，因此在布面进入针织处时能够改善布面针织质量，并且能够减少对织针的磨损，延长其使用寿命。

技术领域
本实用新型设计纺织机械技术领域，特别是一种经编机放卷装置。

背景技术
目前现有的经编机放卷装置一般均采用中心轴放卷方式，即将坯布的布卷设置于中心轴上，然后通过电机带动中心轴转动，对布卷进行放卷。这种放卷方式在放卷时，中心轴要承受布卷的全部重量，容易在重压下弯曲甚至折断，而且放卷时，中心轴与布卷之间容易发生打滑，即中心轴转动，但是布卷不能跟着转动，影响放卷的效果。

附图说明

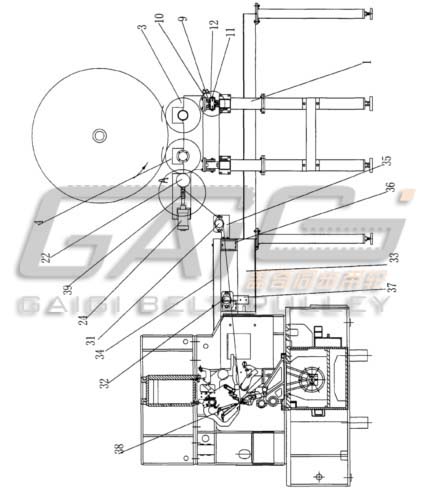

图 1 为本发明的经编机放卷装置的示意图；

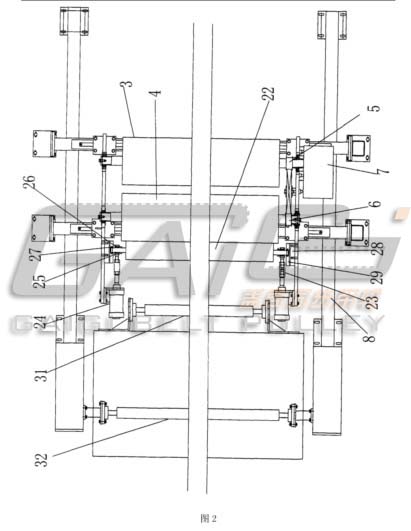

图 2 为本发明的；

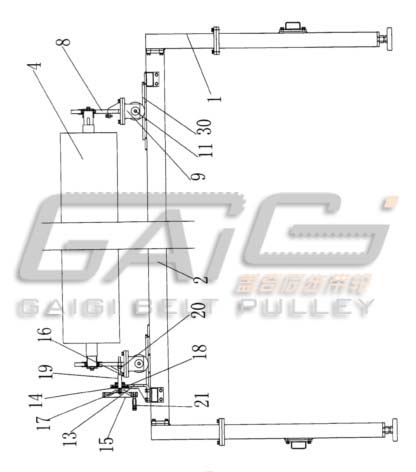

图 3 为图 1 的左视图示意图；

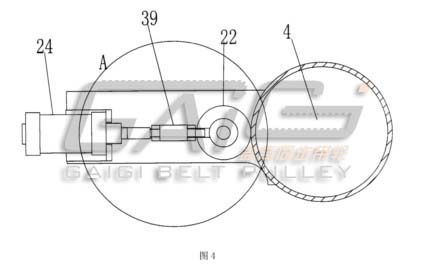

图 4 为图 1 的 A 部的局部示意图；

图 5 为图 1 的 B 部的局部示意图；

图中， 1 为固定架， 2 为横梁， 3 为主动放卷辊， 4 为从动放卷辊， 5 为主动同步带轮， 6 为从动同步带轮， 7 为电机传动装置， 8 为放卷辊固定板， 9 为滚轮支架， 10 为滚轮， H 为滚轮轴， 12 为滚轮轴隔套， 13 为固定座， 14 为固定板， 15 为手轮， 16 为螺杆， 17 为键槽， 18 为固定键， 19 为隔套， 20 为锁紧螺母， 21 为摇杆， 22 为顶紧辊， 23 为螺套， 24 为气缸， 25 为关节轴承座， 26 为关节轴承， 27 为导向轴承， 28 为导向块， 29为导向槽， 30 为导轨， 31 为前滚筒， 32 为后滚筒， 33 为拉紧杆， 34 为踏板， 35 为前滚筒固定架， 36 为踏板支撑架， 37 为后滚筒固定架， 38 为织针。

具体实施方式

在经编机放卷装置工作时，将布卷放在主动放卷辊 3 和从动放卷辊 4 之间，然后启动电机，电机带动主动同步带轮 5 和从动同步带轮 6 转动，主动同步带轮 5 和从动同步带轮 6 分别带动主动放卷辊 3 和从动放卷辊 4 转动，布卷随着主动放卷辊 3 和从动放卷辊 4 转动，布面从从动放卷辊 4 的下方到达从动放卷辊 4 左侧时，在顶紧辊 22 的压力作用下被压平，然后顺着顶紧辊 22 传动，到达前滚筒 31 的下侧，然后到达后滚筒 32 的下侧，最后进入经编机的针织处。在放卷过程中因为是通过主动放卷辊 3 和从动放卷辊 4 的转动带动布卷的转动来放卷的，与现有的中心轴放卷方式相比，放卷效果更好，因为放卷后的布面，经过顶紧辊 22 时会在顶紧辊 22 的压力作用下被压平，因此，便于提高针织质量，布面在经过前滚筒 31 和后滚筒 32 时，因为后滚筒 32 的位置比前滚筒 31 低，因此，布面与水平面之间有一个夹角，这个夹角根据实际情况一般定在 3 。一 15 。之间，因为有这个夹角的存在，布面进入经编机的针织处时，针织的质量更好，而且对织针 38 的磨损较小，有益于延长织针 38 的使用寿命。在放卷辊固定板 8 的下方设置有用于调整放卷辊位置的放卷辊位置调整装置，其包括与放卷辊固定板 8 连接的若干组滚轮机构以及布面横向微调装置，所述的滚轮机构包括滚轮 10 支架 9 、滚轮 10 和滚轮轴 11 ，滚轮 10 的轴承内设置有滚轮轴隔套 12 ，滚轮轴 H 穿过滚轮 10 支架 9 侧面的通孔设置于滚轮轴隔套 12 内，布面横向微调装置包括 L 型的固定座 13 ，固定座 13 的下端的水平部分固定于放卷装置的横梁 2 上，固定座 13 的垂直面上设置有用于固定手轮 15 的固定板 14 ，手轮 15 中心通过螺栓固定有螺杆 16 ，螺杆 16 与手轮 15 连接的部位设置有键槽 17 ，键槽 17 内设置有对螺杆 16 进行周向定位的固定键 18 ，固定板 14 上设置有轴承，轴承中心设置有隔套 19 ，所述的螺杆 16 设置于该隔套 19 中，螺杆 16 上设置有锁紧螺母 20 ，锁紧螺母 20 右端的螺杆 16 与放卷辊固定板 8 上的螺纹孔通过螺纹配合，手轮 15 上设置有摇杆 21 ，在需要调整布面的位置时，先松开锁紧螺母 20 ，然后摇动摇杆 21 ，使手轮 15 转动，则螺杆 16 与放卷辊固定板 8 发生相对运动，带动放卷辊左右移动，因为放卷辊固定板 8 下面设置有滚轮机构，滚轮机构的滚轮 10 设置于导轨 30 上，导轨 30 设置于固定架上的横梁 2 上，因此，通过摇动摇杆 21 更容易带动放卷辊固定架的左右移动，通过这种方式，可以实现对布面的横向位置的准确调整，使其位置与经编机的针织处的位置相对应，使经编机的针织质量提高。顶紧辊装置的气缸 4 推杆连接螺套 23 ，螺套 23 的右端连接关节轴承座 25 ，螺套 23 两端的内壁分别设置左旋内螺纹和右旋内螺纹，因此，可以通过调节螺套 23 来改变顶紧辊 22 对布面的压紧力度。因为顶紧辊 22 长度较长，在顶紧过程中，顶紧辊 22 两端的转轴处会受到不平行力的作用，如果采用普通轴承，则轴承很容易损坏，采用关节轴承 26 能够解决该问题。因为顶紧辊 22 长度较长，重力较重，其转轴与气缸 4 推杆连接，如果将其重力直接由气缸 4 来承担，很容易使气缸 4 损坏，因此在顶紧辊 22 两侧的转轴上设置有导向轴承 27 ，该导向轴承 27 设置于导向块 28 的导向槽 29 内，该导向块 28 设置于放卷辊固定板 8 上，因此，顶紧辊 22 的重力通过导向轴承 27 传递到放卷辊固定板 8 上，不会对气缸 4 造成损坏。

参见附图 1 至图 3 所示的一种经编机放卷装置，其包括固定架 1 、横梁 2 以及设置于横梁 2 上的放卷装置，该摩擦放卷装置包括主动放卷辊 3 、从动放卷辊 4 、控制主动放卷辊 3 转动的主动同步带轮 5 、控制从动放卷辊 4 转动的从动同步带轮 6 ，主动同步带轮 5 和从动同步带轮 6 与电机传动装置 7 连接，主动放卷辊 3 和从动放卷辊 4 设置于放卷辊固定板 8 上。为了使放卷后的布面能够与经编机的针织处位置相对应，提高针织质量，所述的放卷辊固定板 8 下方设置有放卷辊位置调整装置，其包括与放卷辊固定板 8 连接的若干组滚轮机构以及布面横向微调装置。滚轮机构包括滚轮 10 支架 9 、滚轮 10 和滚轮轴 11 ，滚轮 10 的轴承内设置有滚轮轴隔套 12 ，滚轮轴 H 穿过滚轮 10 支架 9 侧面的通孔设置于滚轮轴隔套 12 内。布面横向微调装置包括 L 型的固定座 13 ，固定座 13 的下端的水平部分固定于放卷装置的横梁 2 上，固定座 13 的垂直面上设置有用于固定手轮 15 的固定板 14 ，手轮 15 中心通过螺栓固定有螺杆 16 ，螺杆 16 与手轮 15 连接的部位设置有键槽 17 ，键槽 17 内设置有对螺杆 16 进行周向定位的固定键 18 ，固定板 14 上设置有轴承，轴承中心设置有隔套 19 ，所述的螺杆 16 设置于该隔套 19 中，螺杆 16 上设置有锁紧螺母 20 ，锁紧螺母 20 右端的螺杆 16 与放卷辊固定板 8 上的螺纹孔通过螺纹配合，手轮 15 上设置有摇杆 21 。为了使放卷后的布面平整，所述的从动放卷辊 4 左端设置有顶紧辊装置，其包括顶紧辊 22 和顶紧辊调节装置。所述的顶紧辊调节装置包括顶紧装置，顶紧装置设置于放卷辊固定板 8 上，顶紧装置的右端连接有螺套 23 ，螺套 23 的右端连接用于支撑顶紧辊 22 的关节轴承座 25 ，关节轴承座 25 内设置有关节轴承 26 ，顶紧辊 22 的转轴设置于该关节轴承 26 内，螺套 23 设置有内螺纹，螺套 23 左端内壁面设置左旋内螺纹，螺套 23 的右端内壁面设置右旋内螺纹。顶紧装置为气缸 4 。为了防止气缸 4 因承受顶紧辊 22 的重量而发生损坏，所述的顶紧辊 22 两端设置于导向轴承 27 内，导向轴承 27 设置于导向块 28 上，导向块 28 设置于放卷辊固定板 8 上。为了改善经编机的针织质量，减缓织针 38 的磨损，所述的经编机放卷装置还包括纱布面角度调节装置，其设置于从动放卷辊 4 的左侧，其包括前滚筒 31 、后滚筒 32 、拉紧杆 33 和踏板 34 ，踏板 34 下方设置有踏板支撑架 36 ，用于操作工人踩在踏板 34 上进行相关操作，拉紧杆 33 用于连接放卷装置的固定架 1 和经编机的机头，前滚筒 31 设置于前滚筒固定架 35 上，前滚筒固定架 35 设置于踏板支撑架 36 上，后滚筒 32 设置于后滚筒固定架 37 上，后滚筒固定架 37 设置于拉紧杆 33 上，前滚筒 31 的位置高于后滚筒 32 的位置，前滚筒固定架 35 和后滚筒固定架 37 上均设置有用于调整前滚筒 31 和后滚筒 32 高度的腰型孔，前滚筒 31 和后滚筒 32 的下端的公切线与水平面呈 3 。一 15 。的夹角。

综上所述，本实用新型的经编机放卷装置与现有的放卷装置相比能够明显改善放卷效果和经编机针织效果，而且结构更加合理，可以明显减少机器维护时间，延长部件的使用寿命，更便于提高经济效益和劳动效率。

摘要
本实用新型公开一种经编机放卷装置，其包括固定架、横梁以及设置于横梁上的放卷装置，该摩擦放卷装置包括主动放卷辊、从动放卷辊、控制主动放卷辊转动的主动同步带轮、控制从动放卷辊转动的从动同步带轮，主动同步带轮和从动同步带轮与电机传动装置连接，主动放卷辊和从动放卷辊设置于放卷辊固定板上。本实用新型的优点在于本实用新型的经编机放卷装置放卷时能够保证布卷的匀速放卷，同时能够方便的调整布面的位置，并能够将放卷后的布面压平，提高经编机的针织质量。
