【申请号：200920310412.X；专利权人：杭州经纬电子机械制造股份有限公司；发明人：汤晓明】

发明内容
本实用新型需要解决的技术问题是，克服了现有技术中存在的不足之处，提供一种结构简单，采用同步带的驱动方式，在机架底梁中加装有驱动装置的链式绣花机 H 轴中间驱动装置。

本实用新型的目的是通过下述技术方案实现的：
作为优选，所述的 H 轴同步带轮位于 H 轴的中间部位， H 轴同步带轮与电机同步带轮相垂直对应。
因些，本实用新型所述的电脑多头链式绣花机 H 轴中间驱动装置，结构简单，承载力大，转动灵活，力矩分布平均，设备运行稳定，安装维修方便，同时零部件使用寿命长。
一种电脑多头链式绣花机 H 轴中间驱动装置，包括机架，机架的一侧设有机架底梁，机架底梁的顶部设有 H 轴， H 轴的两端与机架底梁相固定，所述的机架底梁中设有驱动装置，所述的驱动装置包括电机座，电机座上设有电机，电机的一侧为电机同步带轮，电机同步带轮与之相对应的 H 轴上套接有 H 轴同步带轮，电机同步带轮与 H 轴同步带轮通过同步带相转动。
作为优选，所述的电机座与电机间设有电机座滑板，电机座上设有调节螺钉。电机座滑板是用来使电机座与电机之间过渡连接，调节螺钉用来调节 H 轴上 H 轴同步带轮与电机同步带轮之间的中心距离来调整同步带的张力。

技术领域
本实用新型涉及一种驱动装置，特别涉及一种用于电脑多头链式绣花机 H 轴中间驱动装置。

背景技术
中国专利 CN2707793 ，公开一种电脑多头绣花机框架步进驱动装置，由绣花机机架及设于机架上的两个驱动座所组成，驱动座之间设有圆型驱动导轨轴，两个驱动座上分别设有驱动带轮和张紧轮座，在张紧轮座上设有驱动张紧轮。驱动带轮和驱动张紧轮上设有齿型驱动同步带，在驱动同步带上设有驱动滑架，驱动滑架上设有驱动块，驱动块上设有驱动轴承，还设有驱动调节块。在机架上还设有滚轮支架、前导向支承板和前驱动座，滚轮支架上设有滚轮，前导向支承板和前驱动座之间设有前驱动导轨轴，前驱动导轨轴上设有前驱动架，在前驱动架和滚轮的上方设有驱动连接板，驱动连接板一端与设于驱动滑架上的驱动块相连，在另一端上设有驱动销及前支架。此实用新型还是采用传统的链式传动，而且结构复杂，造成机器运行不平稳，零件使用寿命降低。
现有技术中的普通型多头链式电脑绣花机的动力传动机构中的 H 轴中间驱动部分组件（动力源）大多采用在绣花机左端的等高箱下的底梁上，该位置不仅要安装主传动的两套系统，而且要安装刻度盘及其附件，并要安装链式机的另外传动系统，故几个系统要安装在一个很小的空间内势必发生冲突，不利于安装。另外刺绣机的长度都比较长，在近 7 、 8 米的范围内要靠最左端的动力源来驱动整个机器轴类零件的转动来驱动机器，也必然带来力矩分配的不平均，造成左端和右端的力矩偏差，从而影响机器运行稳定。也将造成轴类零件的寿命降低。

附图说明

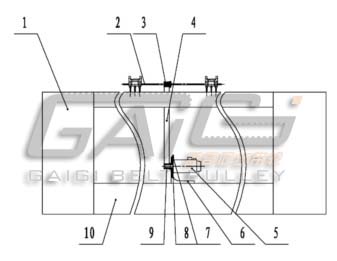

图 1 是本实用新型的剖视结构示意图。

具体实施方式
下面给出本实用新型的具体实施例并结合附图对本实用新型进行详细说明，但这些实施例不得理解为任何意义上对本发明的限制
实施例：如图 1 所示，一种电脑多头链式绣花机 H 轴中间驱动装置，包括机架 1 ，机架 1 的一侧设有机架底梁 10 ，机架底梁 10 的顶部设有 H 轴 2 , H 轴 2 的两端与机架底梁 10 相固定，机架底梁 10 的中间部位设有驱动装置，驱动装置包括电机座 6 ，电机座 6 上设有电机 5 ，电机座 6 与电机 5 间设有电机座滑板 8 ，电机座 6 上设有调节螺钉 7 ，电机 5 的一侧为电机同步带轮 9 ，电机同步带轮 9 与之相对应的 H 轴 2 上套接有 H 轴同步带轮 3 ，电机同步带轮 9 与 H 轴同步带轮 3 通过同步带 4 相转动， H 轴同步带轮 3 与电机同步带轮 9 相垂直对应。

1．根据权利要求 1 所述的电脑多头链式绣花机 H 轴中间驱动装置，其特征在于：所述的电机座（ 6 ）与电机（ 5 ）间设有电机座滑板（ 8 ) ，电机座（ 6 ）上设有调节螺钉（ 7 ）。
2．根据权利要求 1 或 2 所述的电脑多头链式绣花机 H 轴中间驱动装置，其特征在于：所述的 H 轴同步带轮（ 3 ）位于 H 轴（ 2 ）的中间部位， H 轴同步带轮（ 3 ）与电机同步带轮（ 9 ) 相垂直对应。
3 ．一种电脑多头链式绣花机 H 轴中间驱动装置，包括机架（ 1 ) ，机架（ 1 ）的一侧设有机架底梁（ 10 ) ，机架底梁（ 10 ）的顶部设有 H 轴（ 2 ) , H 轴（ 2 ）的两端与机架底梁（ 10 ）相固定，其特征在于：所述的机架底梁（ 10 ）中设有驱动装置，所述的驱动装置包括电机座（ 6 ) ，电机座（ 6 ）上设有电机（ 5 ) ，电机（ 5 ）的一侧为电机同步带轮（ 9 ) ，电机同步带轮（ 9 ）与之相对应的 H 轴（ 2 ）上套接有 H 轴同步带轮（ 3 ) ，电机同步带轮（ 9 ）与 H 轴同步带轮（ 3 ）通过同步带（ 4 ）相转动。

摘要
本实用新型涉及一种驱动装置，特别涉及一种用于电脑多头链式绣花机 H 轴中间驱动装置。包括机架，机架的一侧设有机架底梁，机架底梁的顶部设有 H 轴， H 轴的两端与机架底梁相固定，所述的机架底梁中设有驱动装置，所述的驱动装置包括电机座，电机座上设有电机，电机的一侧为电机同步带轮，电机同步带轮与之相对应的 H 轴上套接有 H 轴同步带轮，电机同步带轮与 H 轴同步带轮通过同步带相转动。结构简单，承载力大，转动灵活，力矩分布平均，设备运行稳定，安装维修方便，同时零部件使用寿命长。
