【申请号：200610050621.6；专利权人：象山浩东家居科技有限公司；发明人：赖忠浩】

发明内容
本发明的目的是为了克服上述现有技术之不足，提供无框推拉玻璃门窗，关闭时两块玻璃翼扇处于同一平面，无间隙，朝户外一面为全封闭结构，两块玻璃翼扇紧紧靠合在一起密闭，能起防撬作用。
本发明的工作过程是这样的：当窗户在关闭状态要打开时，摇转环形同步带右下方的齿轮，使齿条由左向右移动，拖动窗左下侧滑条右移，滑条槽孔内的轴销随着拉动，与轴销相固定的连接板和左玻璃翼扇一起拉动，左玻璃翼扇作先是右移，同时齿轮带动环形同步带的下带左移，拖动窗右侧滑条右移，左玻璃翼扇作右移时推动右玻璃翼扇一起右移，继而外移，使左、右玻璃翼扇不在同一平面上，到位后停止摇转齿轮，用手动将右玻璃翼扇左推，打开窗户；当欲关闭窗户时，反方向摇转环形同步带右下方的齿轮，使齿条由右向左移动，拖动窗左下侧滑条左移，滑条槽孔内的轴销随着拉动，与轴销相固定的连接板和左玻璃翼扇一起拉动，左玻璃翼扇作先是内移，使左、右玻璃翼扇处在同一平面上，继而左移，同时齿轮带动环形同步带的下带右移，拖动窗右侧滑条左移，滑条顶住右玻璃翼扇与左玻璃翼扇一起左移到位，关紧窗户。
为实现上述目的，本发明的技术方案是这样的：无框推拉玻璃门窗，包括铝合金型材制作的窗框、左、右玻璃翼扇、窗框内设置的滑轨、滑轮、齿轮、齿条、同步带，其中同步带为沿窗框内侧四周成环形，窗框内四角安装有与同步带相配合的齿轮，在环形同步带的右下方，另设置一齿轮，该齿轮上部与同步带相配合，下部与搁置于窗框下边框内的齿条相配合；所说的左玻璃翼扇上端嵌入窗框的上边框内，左玻璃翼扇下端嵌入窗框下边框内，左玻璃翼扇下部固定一万向轮，该万向轮置于窗框的下边框内，在左翼扇下部还固定一连接件，其与搁置于窗框下边框内的滑条相联接，其联接是在所说的滑条上开有弯折形的槽孔，连接件下部固定一轴销，该轴销插入槽孔内，可沿槽孔移动，该滑条与上述所说的齿条联接在一起，随齿条移动而移动，在嵌左玻璃翼扇的窗框上边框内也搁置有滑条，其也是通过连接件方式将左玻璃翼扇与该滑条相联接；所说的右玻璃翼扇上端固定有滑轮，该滑轮与安装于窗框上边框内的滑轨相配合；在窗框的右边框内还设置滑条，滑条上也开有弯折形的槽孔，该滑条通过固定于同步带上的轴销置于滑条槽孔内方式与同步带相联接。
由于采用了上述技术方案，本发明的无框推拉玻璃门窗，具有以下优点：一是采光性好，视野宽广；二是关闭时两块玻璃翼扇处于同一平面，中间无间隙，具有防撬作用；三是采用单轨移动翼扇，动作流畅。

技术领域
本发明涉及在建筑物中设置的窗结构，尤其是涉及仅和翼扇移动方式有关的框架特征。

背景技术
无框玻璃门窗视线不被阻挡，视野宽广，受到人们欢迎，但目前使用的推拉无框玻璃门窗，每个翼扇都必须有一条轨道，以翼扇在轨道上的移动实现窗的开启或关闭，如果是两扇窗，两个轨道不在同一平面上，关闭时两个扇翼就有一重叠部分，形成一空隙，欲入室偷盗者很容易从该空隙中撬开窗户，因而存在着不安全的隐患。

附图说明
下面结合附图和实施例对本发明进一步说明。

图 1 是本发明关闭状态示意图

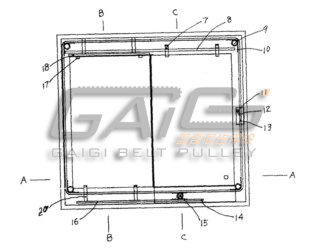

图 2 是本发明去框后的结构示意图。



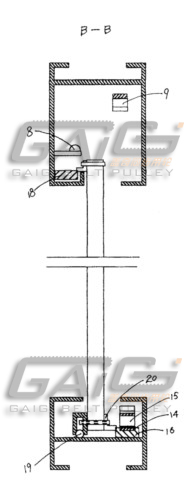

图 4 是图 2 的 B 一 B 放大视图。


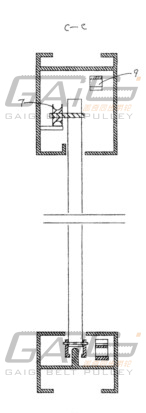

图 5 是图 2 的 c 一 c 放大视图。

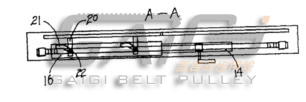

图 6 是本发明第一连接件 20 与第一滑条 16 的结构放大示意图。
图中： 1 、窗框， 2 、右玻璃翼扇， 3 、推窗把手， 4 、摇齿轮把手， 5 、密封条， 6 、左玻璃翼扇， 7 、滑轮， 8 、滑轨， 9 、第一齿轮， 10 、同步带， 11 、第二槽孔， 12 、第三滑条， 13 、第二轴销， 14 、齿条， 15 、第二齿轮， 16 、第一滑条， 17 、第二连接件， 18 、第二滑条， 19 、万向轮， 20 、第一连接件， 21 、第一槽孔， 22 、第一轴销， 23 、槽缺， 24 、扣件。
