本发明涉及一种假捻变形机卷绕筒子架压力调节装置，控制器（ 9 ）通过电磁阀（ 8 ）控制加压气缸（ 1 ）的压力，加压气缸（ 1 ）的活塞头与筒子架侧板（ 10 ）固定，在其筒子架侧板（ 10 ）上还设置有通过卷绕销轴（ 11 ）固定的筒子架（ 4 ) ，步进电机（ 2 ) 的输出端通过同步带与同步带轮（ 3 ）连接，该同步带轮（ 3 ）的传动轴上固定有筒子架侧板（ 10 ) ，同时还设有绕其传动轴转动的筒管（ 5 ) ，筒管（ 5 ）的外圆与摩擦辊（ 6 ）的外圆相接触。本发明由控制器设定卷绕直径与摩擦辊之间的压力变化关系，采用气动控制系统自动调整卷绕纱线后筒管与摩擦辊的压力，实现可以纺织不同丝线的要求，简化机器结构，降低制造成本，同时使安装方便、操作便捷可靠。



1 ．一种假捻变形机卷绕筒子架压力调节装置，包括：加压气缸，步进电机，同步带轮，筒子架，筒管，摩擦辊，压力传感器，电磁阀和控制器，其特征在于：所述的控制器（ 9 ）通过电磁阀（ 8 ）控制加压气缸（ 1 ）的压力，所述的加压气缸（ 1 ）的活塞头与筒子架侧板（ 10 ）固定，在其筒子架侧板（ 10 ）上同时还设置有通过卷绕销轴（ 11 ）固定的筒子架（ 4 ) ，所述的步进电机（ 2 ）的输出端通过同步带与设置在传动轴上的同步带轮（ 3 ）连接，该同步带轮（ 3 ）的传动轴上固定有筒子架侧板（ 10 ) ，同时还设有绕其传动轴转动的筒管（ 5 ) ，筒管（ 5 ）的外圆与摩擦辊（ 6 ）的外圆相接触。 2 ．根据权利要求 1 所述的一种假捻变形机卷绕筒子架压力调节装置，其特征在于：在所述的控制器（ 9 ）与加压气缸（ 1 ）的出油口之间还设置有压力传感器（ 7 ）。



本发明属于假捻变形机卷绕筒子架的一个部件，具体涉及一种假捻变形机卷绕筒子架压力调节装置。



传统的假捻变形机纺织用的卷绕筒子架压力调节装置采用机械结构型式，主要通过摩擦辊驱动轴、拉簧、定位板、连接杆、支架等机械零件进行调整，针对不同的纱线类型和卷装要求，通过调整拉簧钩到定位板的位置、连接杆的装配位置来调节丝饼在摩擦辊上的接触压力及卷绕锥角。卷绕成形时丝饼的密度和硬度由这个压力决定。



本发明所要解决的技术问题是提供一种假捻变形机卷绕筒子架压力调节装置，该装置能够保证在使用性能的情况下，简化机器结构，降低制造成本，同时使安装调整方便、操作便捷可靠。

本发明的技术方案为：一种假捻变形机卷绕筒子架压力调节装置，包括：加压气缸，步进电机，同步带轮，筒子架，筒管，摩擦辊，压力传感器，电磁阀和控制器，所述的控制器 9 通过电磁阀 8 控制加压气缸 1 的压力，所述的加压气缸 1 的活塞头与筒子架侧板 10 固定，在其筒子架侧板 10 上同时还设置有通过卷绕销轴 H 固定的筒子架 4 ，所述的步进电机 2 的输出端通过同步带与设置在传动轴上的同步带轮 3 连接，该同步带轮 3 的传动轴上固定有筒子架侧板 10 ，同时还设有绕其传动轴转动的筒管 5 ，筒管 5 的外圆与摩擦辊 6 的外圆相接触。

进一步的，在所述的控制器 9 与加压气缸 1 的出油口之间还设置有压力传感器 7 。

本发明的有益效果：本发明的新型卷绕筒子架压力调节装置由控制器设定卷绕不同纱线类型的筒管直径与摩擦辊之间的压力变化关系，采用气动控制系统自动调整卷绕不同纱线类型后筒管与摩擦辊的压力，省去了操作者根据纱线类型和卷装要求自行进行安装调整结构的麻烦，简化机器结构，降低制造成本，同时使安装方便、操作便捷可靠。





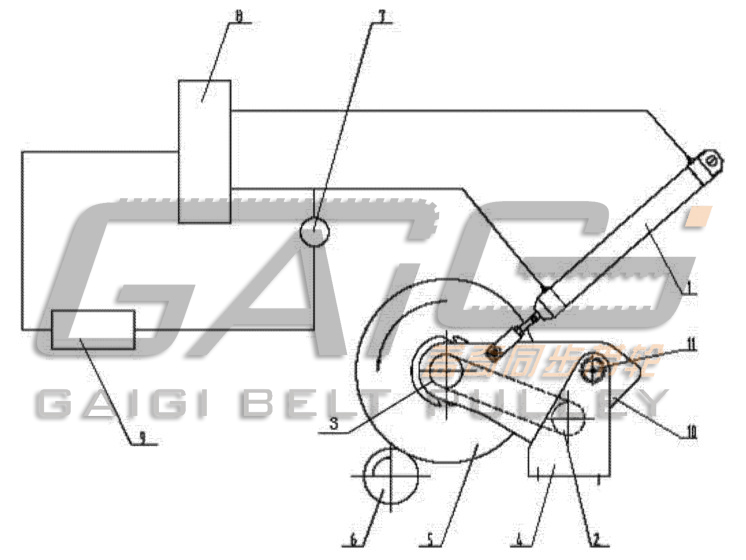

图 1 为本发明的结构示意图。



下面结合附图对本发明作进一步的详细描述：如图 1 所示，一种假捻变形机卷绕筒子架压力调节装置，包括：加压气缸，步进电机，同步带轮，筒子架，筒管，摩擦辊，压力传感器，电磁阀和控制器，所述的控制器 9 通过电磁阀 8 控制加压气缸 1 的压力，同时在所述的控制器 9 与加压气缸 1 的出油口之间设置有压力传感器 7 ，所述的加压气缸 1 的活塞头与筒子架侧板 10 固定，在其筒子架侧板 10 上同时还设置有通过卷绕销轴 H 固定的筒子架 4 ，所述的步进电机 2 的输出端通过同步带与设置在传动轴上的同步带轮 3 连接，该同步带轮 3 的传动轴上固定有筒子架侧板 10 ，同时还设有绕其传动轴转动的筒管 5 ，筒管 5 的外圆与摩擦辊 6 的外圆相接触。本发明为了确保筒管 5 因卷绕不同纱线类型后仍能与摩擦辊 6 保持均匀的压力，本发明采用控制器 9 根据压力传感器 7 来设定加压气缸 1 作用于筒管 5 的压力，同时当筒管 5 卷绕直径变大时，筒管 5 与筒子架侧板 10 可绕筒子架 4 上的卷绕销轴 H 旋转。
