本实用新型涉及一种弹性测量仪，尤其是一种钢丝弹性测量仪，以解决目前钢丝弹性测量操作步骤比较繁琐，并且不易控制的问题，该钢丝弹性测量仪包括支架、光杆、皮带传动机构与同步带压紧组件，皮带传动机构与光杆均是设置在支架上，同步带压紧组件设置在光杆上，同步带压紧组件设置在皮带传动机构中同步带的顶部。本实用新型具有结构简单，操作方便，易于控制的优点，采用同步带的传动方式，通过皮带传动机构来带动同步带压紧组件在光杆上由上至下进行位移，从而慢慢压弯钢丝，当压到底部时停止 30 秒后，压板上的挡指慢慢回到原有位置，通过钢丝恢复后的位置以确定钢丝的弹性。



1 ．一种钢丝弹性测量仪，其特征在于，包括支架、光杆、皮带传动机构与同步带压紧组件，所述皮带传动机构与所述光杆均是设置在所述支架上，所述同步带压紧组件设置在所述光杆上，所述同步带压紧组件设置在所述皮带传动机构中同步带的顶部。

2 ．根据权利要求 1 所述的钢丝弹性测量仪，其特征在于，所述皮带传动机构中还包括第一同步带轮与所述第二同步带轮，所述第一同步轮与所述第二同步轮分别安装在所述支架的顶部端面与底部端面。

3 ．根据权利要求 2 所述的钢丝弹性测量仪，其特征在于，所述第二同步带轮与电机连接。

 4 ．根据权利要求 2 所述的钢丝弹性测量仪，其特征在于，所述光杆的两端均固定在支架上。

5 ．根据权利要求 4 所述的钢丝弹性测量仪，其特征在于，所述支架安装在刻度板上。

6 ．根据权利要求 1 至 5 中任一权利要求中所述的钢丝弹性测量仪，其特征在于，所述同步带压紧组件由滑块以及设置在所述滑块上的压板构成，所述滑块套设在所述光杆上。

7 ．根据权利要求 6 所述的钢丝弹性测量仪，其特征在于，所述滑块为直线轴承。

8 ．根据权利要求 6 所述的钢丝弹性测量仪，其特征在于，在所述压板上设有挡指。



 本实用新型涉及一种弹性测量仪，尤其是一种钢丝弹性测量仪。



目前，对金属丝的弹性测量主要是通过光杠杆法测量装置得出的，该光杠杆法测量装置包括望远镜、支架、小反射平面镜、金属丝固定件、标尺、祛码、游标卡尺、米尺等，测量过程中从望远镜观察标尺的像，然后渐渐加硅码使得金属丝被拉长，根据金属丝的微小伸长量、小反射平面镜转过的角度及望远镜像中标尺读数差的关系测得金属丝的杨氏弹性模量。上述装置的缺点是操作工序比较繁琐，费时、费力，并且不易控制。



针对上述技术的不足之处，本实用新型提供一种操作方便，易于控制，能够准确测量出钢丝弹性的钢丝弹性测量仪。

为实现上述目的，本实用新型提供一种钢丝弹性测量仪，包括支架、光杆、皮带传动机构与同步带压紧组件，所述皮带传动机构与所述光杆均是设置在所述支架上，所述同步带压紧组件设置在所述光杆上，所述同步带压紧组件设置在所述皮带传动机构中同步带的顶部。

所述皮带传动机构中还包括第一同步带轮与所述第二同步带轮，所述第一同步带轮与所述第二同步带轮分别安装在所述支架的顶部端面与底部端面。

所述第二同步带轮与电机连接。

所述光杆的两端均固定在支架上。

所述支架安装在刻度板上。

所述同步带压紧组件由滑块以及设置在所述滑块上的压板构成，所述滑块套设在所述光杆上。

所述滑块为直线轴承。

在所述压板上设有挡指。



与现有技术相比，本实用新型具有以下优点：

本实用新型具有结构简单，操作方便，易于控制的优点，采用同步带的传动方式，通过皮带传动机构来带动同步带压紧组件在光杆上由上至下进行位移，从而慢慢压弯钢丝，当压到底部时停止 30 秒后，压板上的挡指慢慢回到原有位置，通过钢丝恢复后的位置以确定钢丝的弹性。

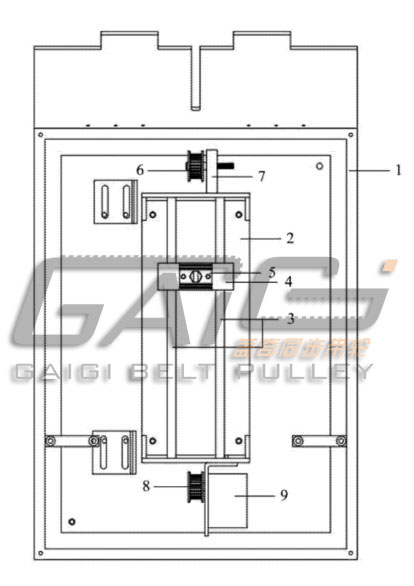

图 1 为本实用新型的结构图。

主要符号说明如下：

1 一刻度板 2 一支架 3 一光杆

4 一滑块 5 一压板 6 一第一同步带轮

7 一固定架 8 一第二同步带轮 9 一电机



下面结合附图和实施例对本实用新型作进一步详细说明。

如图 1 所示，支架 2 安装在刻度板 1 上，该刻度板为标注刻度值与刻度线的配电箱安装板。在支架 2 上设有两个光杆 3 ，光杆的两端与支架的内壁连接，并且采用螺栓进行固定，以避免光杆在支架产生位移。在支架上还设有皮带传动机构，该皮带传动机构由第一同步带轮 6 、第二同步带轮 8 与同步带（图中未示出）构成，同步带套设在第一同步带轮 6 与第二同步带轮 8 的外侧。第一同步带轮 6 与第二同步带轮 8 分别设置在支架 2 的顶部与底部，第一同步带轮 6 通过固定架 7 安装在支架 2 的顶部端面上，可通过螺栓调节固定架中间滑块的位置以拉紧同步带。第二同步带轮 8 安装在支架 2 的底部端面上，第二同步带轮 8 与电机 9 相连接，电机驱动第二同步带轮转动。在光杆 3 上还设有同步带压紧组件，同步带压紧组件设置在同步带的顶部，在电机转动过程中，可以带动同步带压紧组件进行位移。同步带压紧组件由滑块 4 以及设置在滑块上的压板 5 构成，其中，滑块为直线轴承，并且套设在光杆上，可在光杆上自由滑动，在压板上设有挡指（图中未示出）。

通过本实用新型对钢丝弹性进行测量前，首先，把钢丝弯成一直径 200ITlln 的圆形，然后，用快速夹钳压紧到刻度板上，最后，用有机玻璃板压住钢丝，防止钢丝翘起。

完成上述工序后就便可开始对钢丝弹性进行测量了，首先，启动电机，电机驱动压板上的挡指从上向下慢慢压弯钢丝，压到底部时，停止 30 秒后，挡指慢慢回到原有位置，通过钢丝恢复后的位置来确定钢丝的弹性。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
