种连续调速的液压柱塞水泵，其特征在于，包括液压马达皮带轮、柱塞水泵皮带轮、液压马达、柱塞水泵、支架、张紧轮和同步带，液压马达和柱塞水泵安装在支架的上部，液压马达皮带轮安装于液压马达上，柱塞水泵皮带轮安装于柱塞水泵上，张紧轮安装于支架上，位于液压马达皮带轮和柱塞水泵皮带轮之间，液压马达皮带轮通过同步带经张紧轮与柱塞水泵皮带轮传动连接。其实现野外供水或者是移动供水。不需高压水箱，可实现根据负载流量大小的变化而提供不同流量的水源。因为液压调速的特点是调速简单且调节范围很大，远大于变频电机的调速范围，所以可以实现供水量大范围调节。



1 ．一种连续调速的液压柱塞水泵，其特征在于，包括液压马达皮带轮（ 1 ）、柱塞水泵皮带轮（ 2 ）、液压马达（ 4 ）、柱塞水泵（ 3 ）、支架（ 5 ）、张紧轮（ 6 ）和同步带（ 7 ) ，液压马达（ 4 ）和柱塞水泵（ 3 ）安装在支架（ 5 ）的上部，液压马达皮带轮（ 1 ）安装于液压马达（ 4 ）上，柱塞水泵皮带轮（ 2 ）安装于柱塞水泵（ 3 ）上，张紧轮（ 6 ）安装于支架（ 5 ）上，位于液压马达皮带轮 ( 1 ）和柱塞水泵皮带轮（ 2 ）之间，液压马达皮带轮（ 1 ）通过同步带（ 7 ）经张紧轮（ 6 ）与柱塞水泵皮带轮（ 2 ）传动连接。



本实用新型涉及一种柱塞水泵，特别涉及一种连续调速的液压柱塞水泵。



柱塞水泵一般用于高压供水或高压清洗，例如高层建筑自来水供水系统。一般是由电动机驱动水泵旋转，水泵旋转将水输送至高压水箱。最新的高层供水技术采用变频电机驱动水泵，通过改变供电频率，从而改变电机及水泵的旋转速度，以便适应不同供水量的需求。



本实用新型的目的，是为克服现有技术存在的缺陷，以适应移动设备或野外作业的水泵驱动需要，我们设计了液压水泵，也就是利用液压马达驱动水泵工作。

为实现上述目的，本实用新型采取如下技术方案：

一种连续调速的液压柱塞水泵，其特征在于，包括液压马达皮带轮、柱塞水泵皮带轮、液压马达、柱塞水泵、支架、张紧轮和同步带，液压马达和柱塞水泵安装在支架的上部，液压马达皮带轮安装于液压马达上，柱塞水泵皮带轮安装于柱塞水泵上，张紧轮安装于支架上，位于液压马达皮带轮和柱塞水泵皮带轮之间，液压马达皮带轮通过同步带经张紧轮与柱塞水泵皮带轮传动连接。

本实用新型连续调速的液压柱塞水泵的工作原理：

液压系统动力输入由汽车发动机通过取力器，驱动变量液压柱塞泵。液压系统可以根据柱塞水泵输出口流量或压力信号改变液压系统流量，液压马达得到的液压油量改变，液压马达转速随之变化，通过同步带传动，柱塞水泵的转速随之改变，柱塞水泵输出的供水量随之发生变化。

通过检测液压柱塞水泵出口流量或工作压力，当负载流量变小时，这时柱塞水泵出口压力会随之增加，柱塞水泵出口流量或压力传感器将检测到的出口压力增加的信号，传递给液压系统，液压系统减小输出液压油流量，液压马达转速降低，柱塞水泵转速降低，输出的供水量随之减少。通过改变液压马达的转速，达到了适应负载流量的目的。



同样的道理，当柱塞水泵负载流量增大时，出口压力会降低，这时液压系统会增大输出液压油流量，液压马达和柱塞水泵的转速增加，柱塞水泵输出流量随之增大。

因为整个过程液压系统和柱塞水泵系统都没有溢流产生，所以是节能的系统。柱塞水泵用于移动设备，减少重量和占地面积。

因为柱塞水泵的工作压力可以达到 gMPa ，所以这种连续调速的液压柱塞水泵的供水压力可以达到 gMPa 。

由结构图可以看出，液压马达通过同步带、两个皮带轮将动力传递给柱塞水泵，水泵旋转时，可以实现从水箱吸水并给水加压。

本实用新型连续调速的液压柱塞水泵的作用：



实现野外供水或者是移动供水。不需高压水箱，可实现根据负载流量大小的变化而提供不同流量的水源。因为液压调速的特点是调速简单且调节范围很大，远大于变频电机的调速范围，所以可以实现供水量大范围调节。



下面结合附图和实施例对本实用新型进一步说明。

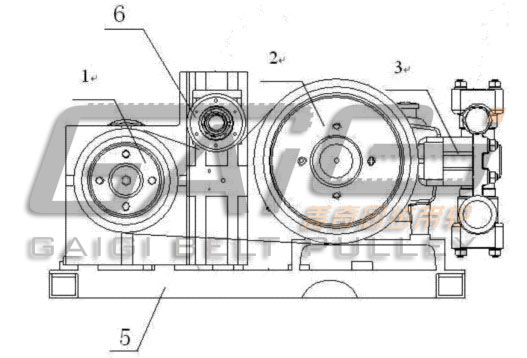

图 1 为本实用新型的主视图。

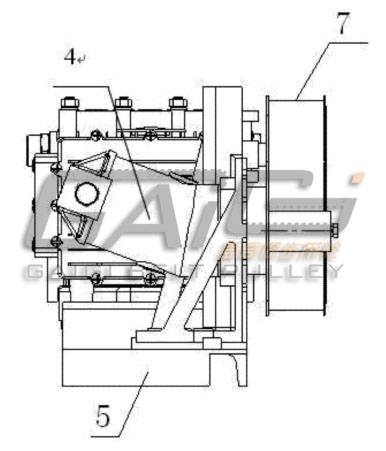

图 2 为本实用新型的左视图。

图中标号说明：

1 液压马达皮带轮 2 柱塞水泵皮带轮 3 柱塞水泵 4 液压马达  5 支架 6 张紧轮  7 同步带



一种连续调速的液压柱塞水泵，其特征在于，包括液压马达皮带轮 1 、柱塞水泵皮带轮 2 、液压马达 4 、柱塞水泵 3 、支架 5 、张紧轮 6 和同步带 7 ，液压马达 4 和柱塞水泵 3 安装在支架 5 的上部，液压马达皮带轮 1 安装于液压马达 4 上，柱塞水泵皮带轮 2 安装于柱塞水泵 3 上，张紧轮 6 安装于支架上，位于液压马达皮带轮 1 和柱塞水泵皮带轮 2 之间，液压马达皮带轮 1 通过同步带 7 经张紧轮 6 与柱塞水泵皮带轮 2 传动连接。

本实用新型连续调速的液压柱塞水泵的工作原理：

液压系统动力输入由汽车发动机通过取力器，驱动变量液压柱塞泵。液压系统可以根据柱塞水泵输出口压力信号改变液压系统流量，液压马达得到的液压油量改变，液压马达转速随之变化，通过同步带传动，柱塞水泵的转速随之改变，柱塞水泵输出的供水量随之发生变化。

通过检测液压柱塞水泵出口流量或工作压力，当负载流量变小时，这时柱塞水泵出口压力会随之增加，柱塞水泵出口流量或压力传感器将检测到的出口压力增加的信号，传递给液压系统，液压系统减小输出液压油流量，液压马达转速降低，柱塞水泵转速降低，输出的供水量随之减少。通过改变液压马达的转速，达到了适应负载流量的目的。

同样的道理，当柱塞水泵负载流量增大时，出口压力会降低，这时液压系统会增大输出液压油流量，液压马达和柱塞水泵的转速增加，柱塞水泵输出流量随之增大。

因为整个过程液压系统和柱塞水泵系统都没有溢流产生，所以是节能的系统。柱塞水泵用于移动设备，减少重量和占地面积。

因为柱塞水泵的工作压力可以达到 10MPa ，所以这种连续调速的液压柱塞水泵的供水压力可以达到 10MPa 。

由结构图可以看出，液压马达通过同步带、两个皮带轮将动力传递给柱塞水泵，水泵旋转时，可以实现从水箱吸水并给水加压。

本实用新型连续调速的液压柱塞水泵的作用：

实现野外供水或者是移动供水。不需高压水箱，可实现根据负载流量大小的变化而提供不同流量的水源。因为液压调速的特点是调速简单且调节范围很大，远大于变频电机的调速范围，所以可以实现供水量大范围调节。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。

综上所述，本实用新型在结构设计、使用实用性及成本效益上，完全符合产业发展所需，且所揭示的结构亦是具有前所未有的创新构造，具有新颖性、创造性、实用性，符合有关新型专利要件的规定，故依法提起申请。
