【申请号：201320238343.2；专利权人：江苏昌异集团股份有限公司；发明人：席宏兵、沈宏伟、徐小兰】


摘要：
本实用新型涉及胶印机的一种防蹭脏同步托纸机构，由大同步带、从动辊 I 、主动辊、张紧辊、从动辊且、清洗辊、同步带轮 I 、同步带轮且、同步带轮 m 、小同步带 I 、压印滚筒、制动辊、小同步带且等组成，大同步带绕包在从动辊 I 、主动辊、张紧辊、固定辊、从动辊且、过桥辊上；清洗辊与大同步带接触，并对大同步带进行接触清洗；同步带轮 I 设置在压印滚筒的轴端；同步带轮且通过固定轴设置在胶印机支架墙板上；由于设有张紧辊，可方便地对大同步带进行张紧；由于设有清洗辊，可实时清理大同步带上的杂质，使大同步带保持清洁；由于采用同步带进行传动，保证了大同步带传动线速度与收纸链排的线速度相等，有效地避免了蹭脏。

要求：
1 ．一种防蹭脏同步托纸机构，它由大同步带（ 1 ）、从动辊 I ( 2 ）、主动辊（ 3 ）、张紧辊 ( 4 ）、固定辊（ 5 ）、从动辊 11 ( 6 ）、过桥辊（ 7 ）、清洗辊（ 8 ）、同步带轮 I ( 9 ）、同步带轮 11 ( 10 ）、同步带轮 111 ( 11 ）、小同步带 I ( 12 ）、支架（ 13 ）、滑轨（ 14 ）、压印滚筒（ 15 ）、制动辊（ 16 ）、小同步带 11 ( 17 ）组成，其特征在于：大同步带（ 1 ）绕包在从动辊 I ( 2 ）、主动辊（ 3 ）、张紧辊 ( 4 ）、固定辊（ 5 ）、从动辊 11 ( 6 ）、过桥辊（ 7 ）上；清洗辊（ 8 ）与大同步带（ 1 ）接触，并对大同步带（ 1 ）进行接触清洗；同步带轮 I ( 9 ）设置在压印滚筒（ 15 ）的轴端；同步带轮 11 ( 10 ）通过固定轴设置在胶印机支架墙板上；同步带轮 111 ( 11 ）设置在主动辊（ 3 ）的轴端；小同步带 I ( 12 ）设置在同步带轮 I ( 9 ）、同步带轮 11 ( 10 ）上；小同步带 11 ( 17 ）设置在同步带轮 11 ( 10 ）、同步带轮 111 ( 11 ）。
2 ．根据权利要求 1 所述的一种防蹭脏同步托纸机构，其特征在于：所述的大同步带（ 1 ) 传动线速度与收纸链排的线速度相等，印品与大同步带（ 1 ）之间无相对滑动。
3 ．根据权利要求 1 或 2 所述的一种防蹭脏同步托纸机构，其特征在于：所述的大同步带（ 1 ）为表面贴附一层防蹭脏纸，能对同步带表面油墨进行吸附的带体。
4 ．根据权利要求 1 所述的一种防蹭脏同步托纸机构，其特征在于：所述的清洗辊（ 8 ）为一毛料辊，用于清洁大同步带（ 1 ）上的灰尘以及油污杂质。
5 ．根据权利要求 1 所述的一种防蹭脏同步托纸机构，其特征在于：所述的同步带轮 11 ( 10 ）为一个同轴双联带轮。

技术领域
 本实用新型涉及胶印机的托纸机构，具体地说是一种防蹭脏同步托纸机构。

背景技术
经检索有关专利文献，目前尚未检索到与本实用新型结构相同的用于胶印机上的一种防蹭脏同步托纸机构。目前胶印机中的纸张印刷完进入收纸部件时，纸张上的油墨并未干透，所以在收纸牙排叼住纸张进行运动的过程中，纸张反面与托纸板相互摩擦，造成反面的印刷模糊以及容易蹭脏纸张，从而大大降低了印品的合格率，造成损失。为了保证印品的质量以及在收纸过程中的防蹭脏，所以有必要对现有的托纸机构加以改进，以提高印品的质量解决收纸时的蹭脏纸张问题。

发明内容
本实用新型的目的是要克服现有收纸机构的不足，解决印品反面蹭脏所造成的报废，提供一种防蹭脏同步托纸机构。
本实用新型的技术特征在于：在考虑印品质量高，收纸平稳的基础上设计成由大同步带、从动辊 I 、主动辊、张紧辊、固定辊、从动辊 11 、过桥辊、清洗辊、同步带轮 I 、同步带轮 11 、同步带轮 111 、小同步带 I 、支架、滑轨、压印滚筒、制动辊、小同步带 11 组成的一种防蹭脏同步托纸机构，大同步带绕包在从动辊 I 、主动辊、张紧辊、固定辊、从动辊 11 、过桥辊上；清洗辊与大同步带接触，并对大同步带进行接触清洗；同步带轮 I 设置在压印滚筒的轴端；同步带轮 11 通过固定轴设置在胶印机支架墙板上；同步带轮 111 设置在主动辊的轴端；小同步带 I 设置在同步带轮 I 、同步带轮 11 上；小同步带 11 设置在同步带轮 11 、同步带轮 111 。
所述的大同步带传动线速度与收纸链排的线速度相等，印品与大同步带之间无相对滑动。
所述的大同步带为表面贴附一层防蹭脏纸，能对同步带表面油墨进行吸附的带体。
所述的清洗辊为一毛料辊，用于清洁大同步带上的灰尘以及油污杂质。
所述的同步带轮 11 为一个同轴双联带轮。
工作时，压印滚筒作为动力源，通过同步带带动主动辊转动，再通过大同步带带动整个托纸带运动，当最后一个压印滚筒印刷好的纸张进入托纸带上时，托纸带将带动纸张到收纸牙排，此时的大同步带的线速度与收纸链排的线速度相同，所以在大同步带传递纸张时，纸张与托纸带之间无相对的滑动，从而保证了印品背面图案的清晰，有效的避免了纸张背后的蹭脏，保证了每一张印品的质量，在长时间的传递后，托纸带有所拉长，此时只需调整张紧轮，就能保证托纸带的传动平稳性。
本实用新型的优点是：由于设有张紧辊，从而可方便地对大同步带进行张紧，保证了传动的平稳性；由于设有清洗辊，从而可实时清理大同步带上的杂质，使大同步带保持清洁；由于采用同步带进行传动，从而保证了大同步带传动线速度与收纸链排的线速度相等，使印品与大同步带之间无相对滑动，使印品的背面图文不会在大同步带上位移，有效地避免了蹭脏；由于结构简单、使用方便，所以有着很大的实用和推广价值。

附图说明
以下将结合附图对本实用新型进行进一步的描述：

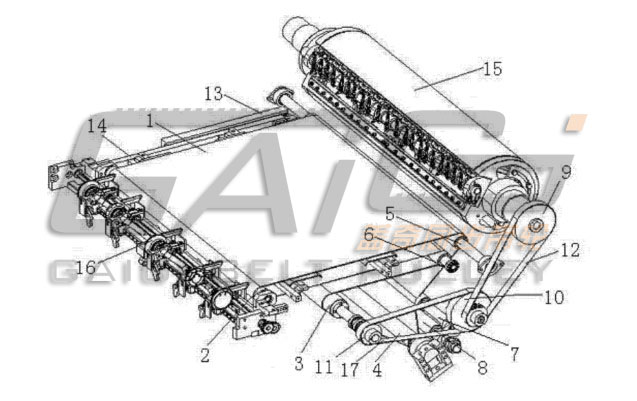

图 1 是本实用新型一种防蹭脏同步托纸机构的结构示意图。

具体实施方式
参照图 1 ，本实用新型的一种防蹭脏同步托纸机构它由大同步带 1 、从动辊 12 、主动辊 3 、张紧辊 4 、固定辊 5 、从动辊 116 、过桥辊 7 、清洗辊 8 、同步带轮 19 、同步带轮 1110 、同步带轮 111 11 、小同步带 1 12 、支架 13 、滑轨 14 、压印滚筒 15 、制动辊 16 、小同步带 11 17 组成，其特征在于：大同步带 1 绕包在从动辊 12 、主动辊 3 、张紧辊 4 、固定辊 5 、从动辊 116 、过桥辊 7 上；清洗辊 8 与大同步带 1 接触，并对大同步带 1 进行接触清洗；同步带轮 19 设置在压印滚筒 15 的轴端；同步带轮 1110 通过固定轴设置在胶印机支架墙板上；同步带轮且 1 11 设置在主动辊 3 的轴端；小同步带 112 设置在同步带轮 19 、同步带轮 1110 上；小同步带 1117 设置在同步带轮 11 10 、同步带轮 11111 。
所述的大同步带 1 传动线速度与收纸链排的线速度相等，印品与大同步带 1 之间无相对滑动。
所述的大同步带 1 为表面贴附一层防蹭脏纸，能对同步带表面油墨进行吸附的带体。
所述的清洗辊 8 为一毛料辊，用于清洁大同步带 1 上的灰尘以及油污杂质。
所述的同步带轮 1110 为一个同轴双联带轮。
