【申请号：201320352546.4；专利权人：启东市联通测功器有限公司；发明人：张辉、赵爱国】

摘要：
本实用新型公开了启动装置，包括底座架和支撑架，底座架上部一侧设有支撑架，底座架上部另一侧设有轴承架支架，轴承架支架上部设有电涡流测功器，电涡流测功器的输出端设有气动离合器和同步带从动轮，气动离合器内部设有离合器芯轴，离合器芯轴固定在电涡流测功器的主轴上，电涡流测功器上端设有变频电机，变频电机的电机轴上设有主动同步带轮，电机轴端部设有电机轴头压盖，气动离合器与同步带从动轮之间设有过渡轴，同步带从动轮外部设有轴承，轴承外部设有辅助支撑轴承架，轴承端部设有轴承压盖，轴承压盖上设有旋转气接头，旋转气接头底端设有压缩空气管。本实用新型的优点是：结构设计合理，在对电动机启动的过程中操作便捷。

要求：
1 ．启动装置，包括底座架和支撑架，其特征在于：所述底座架上部一侧设有支撑架，所述底座架上部另一侧设有轴承架支架，所述轴承架支架上部设有电涡流测功器，所述电涡流测功器的输出端设有气动离合器和同步带从动轮，所述气动离合器内部设有离合器芯轴，所述离合器芯轴固定在电涡流测功器的主轴上，所述电涡流测功器上端设有变频电机，所述变频电机的电机轴上设有主动同步带轮，所述电机轴端部设有电机轴头压盖，所述气动离合器与同步带从动轮之间设有过渡轴，所述同步带从动轮外部设有轴承，所述轴承外部设有辅助支撑轴承架，所述轴承端部设有轴承压盖，所述轴承压盖上设有旋转气接头，所述旋转气接头底端设有压缩空气管。
2 ．根据权利要求 1 所述的启动装置，其特征在于：所述主动同步带轮与同步带从动轮外部设有防护罩。
3 ．根据权利要求 1 所述的启动装置，其特征在于：所述辅助支撑轴承架底端通过轴承架支架固定于电涡流测功器上。

技术领域
本实用新型涉及一种启动装置。

背景技术
电涡流测功器主要用来测量动力机的有效功率及传动机械的效率，是目前国内先进的加载测功设备，它构成的发动机试验台适用于一切研究、质检、生产和维修服务行业。而现有的对电动机进行启动的过程中操作不方便，自动化程度低，适用范围局限。
因此，为解决上述问题，特提供一种新的技术方案。

实用新型内容
本实用新型的目的是提供一种启动装置。
本实用新型采用的技术方案是：
启动装置，包括底座架和支撑架，所述底座架上部一侧设有支撑架，所述底座架上部另一侧设有轴承架支架，所述轴承架支架上部设有电涡流测功器，所述电涡流测功器的输出端设有气动离合器和同步带从动轮，所述气动离合器内部设有离合器芯轴，所述离合器芯轴固定在电涡流测功器的主轴上，所述电涡流测功器上端设有变频电机，所述变频电机的电机轴上设有主动同步带轮，所述电机轴端部设有电机轴头压盖，所述气动离合器与同步带从动轮之间设有过渡轴，所述同步带从动轮外部设有轴承，所述轴承外部设有辅助支撑轴承架，所述轴承端部设有轴承压盖，所述轴承压盖上设有旋转气接头，所述旋转气接头底端设有压缩空气管。
所述主动同步带轮与同步带从动轮外部设有防护罩。
所述辅助支撑轴承架底端通过轴承架支架固定于电涡流测功器上。
本实用新型的优点是：结构设计合理，电涡流测功器具有测试范围广、许容转速高、转动惯量小、测量精度高、对突变负荷响应快的特点，它不受冷却水进水压力变化的影响，尤其适用于各种自动化的试验台架，与具有自动化控制功能的电控柜配套，能实现远距离操纵及数显测量，电涡流测功器在低速、中小功率的加载测试技术上，易于配套实现计算机控制，具有无可比拟的优越性，在对电动机启动的过程中操作便捷。

附图说明
下面结合附图和具体实施方式对本实用新型作进一步详细描述。

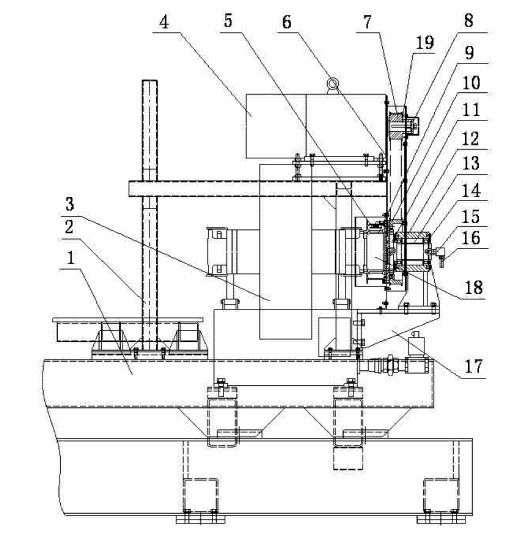

图 1 为本实用新型的结构示意图。
其中： 1 、底座架， 2 、支撑架， 3 、电涡流测功器， 4 、变频电机， 5 、气动离合器， 6 、防护罩， 7 、主动同步带轮， 8 、电机轴头压盖， 9 、离合器芯轴， 10 、同步带从动轮， 11 、过渡轴， 12 、辅助支撑轴承架， 13 、轴套， 14 、轴承压盖， 15 、旋转气接头， 16 、压缩空气管， 17 、轴承架支架， 18 、离合器芯轴， 19 、电机轴。

具体实施方式
如图 1 所示，本实用新型的启动装置，包括底座架 1 和支撑架 2 ，底座架 1 上部一侧设有支撑架 2 ，底座架 1 上部另一侧设有轴承架支架 17 ，轴承架支架 17 上部设有电涡流测功器 3 ，电涡流测功器 3 的输出端设有气动离合器 5 和同步带从动轮 10 ，气动离合器 5 内部设有离合器芯轴 18 ，离合器芯轴 18 固定在电涡流测功器 3 的主轴上，电涡流测功器 3 上端设有变频电机 4 ，变频电机 4 的电机轴 19 上设有主动同步带轮 7 ，电机轴 19 端部设有电机轴头压盖 8 ，气动离合器 5 与同步带从动轮 10 之间设有过渡轴 11 ，同步带从动轮 10 外部设有轴承 13 ，主动同步带轮 7 与同步带从动轮 10 外部设有防护罩 6 ，轴承 13 外部设有辅助支撑轴承架 12 ，辅助支撑轴承架 12 底端通过轴承架支架 17 固定于电涡流测功器 3 上，轴承 13 端部设有轴承压盖 14 ，轴承压盖 14 上设有旋转气接头 15 ，旋转气接头 15 底端设有压缩空气管 16 。
本实用新型的优点是：结构设计合理，电涡流测功器具有测试范围广、许容转速高、转动惯量小、测量精度高、对突变负荷响应快的特点，它不受冷却水进水压力变化的影响，尤其适用于各种自动化的试验台架，与具有自动化控制功能的电控柜配套，能实现远距离操纵及数显测量，电涡流测功器在低速、中小功率的加载测试技术上，易于配套实现计算机控制，具有无可比拟的优越性，在对电动机启动的过程中操作便捷。
本实用新型的工作原理：启动按钮（控制系统上），控制压缩空气的电磁阀动作，将压缩空气打入离合器，离合器动作，抱紧离合器芯轴，启动电机，电机转动并带动从动轮、离合器及离合器芯轴一同旋转，芯轴带动测功器主轴转动，从而启动待检发动机，当发动机转速达到发动机启动转速后，离合器压缩空气断气，离合器分离，从而完成发动机的启动。
