【申请号：201320318120.7；专利权人：李帆；发明人：李帆】

摘要：
本实用新型公开了一种可自动与螺母咬合的活口扳手，包括固定夹板、手柄、活动夹板及调节涡轮，所述固定夹板与手柄固定连接，通过调节涡轮改变活动夹板的位置，在手柄处设置套筒，套筒可以套装于手柄上并且可以沿手柄方向上下移动，所述调节涡轮与齿轮固定连接，调节涡轮与齿轮同轴心，同步带绕过同步轮，同步带一端与套筒固定连接，另一端连接有弹簧，弹簧末端与套筒固定连接。本实用新型在手柄上增加套筒，增大了力臂，同时利用套筒相对手柄的滑动来调节活动夹板与固定夹板的间距，活动夹板在弹簧的作用下，可自动与螺母咬合，使用方便，可有效地提高工作效率。

要求：
1 ．可自动与螺母咬合的活口扳手，其特征在于：包括固定夹板、手柄、活动夹板及调节涡轮，所述固定夹板与手柄固定连接，通过调节涡轮改变活动夹板的位置，在手柄处设置套筒，套筒可以套装于手柄上并且可以沿手柄方向上下移动，所述调节涡轮与齿轮固定连接，调节涡轮与齿轮同轴心，同步带绕过同步轮，同步带一端与套筒固定连接，另一端连接有弹簧，弹簧末端与套筒固定连接。
2 ．根据权利要求 1 所述的可自动与螺母咬合的活口扳手，其特征在于：在套筒上设置锁紧装置。

技术领域
本实用新型涉及一种手动紧固工具，具体地说是一种可自动与螺母咬合的活口扳手。

背景技术
活口扳手是一种常用的螺栓、螺母装卸工具，具有通用性强的优势，但是在改变其张口大小时，需要手动调节活动夹板的位置，使之张口与螺栓或螺母相适应，另外一个问题是活动板的定位精度较差，活动板在使用过程中会略有偏移，其结果是在使用过程中，可能会出现“打滑”现象，需要不断微调其张口大小，效率低下，这也是很多工人不愿意使用活口扳手的原因。

发明内容
本实用新型的目的是提供一种可自动与螺母咬合的活口扳手，克服现有技术中调节张口大小操作繁琐的缺陷。
为解决上述技术问题，本实用新型采用的技术方案为：
可自动与螺母咬合的活口扳手，包括固定夹板、手柄、活动夹板及调节涡轮，所述固定夹板与手柄固定连接，通过调节涡轮改变活动夹板的位置，在手柄处设置套筒，套筒可以套装于手柄上并且可以沿手柄方向上下移动，所述调节涡轮与齿轮固定连接，调节涡轮与齿轮同轴心，同步带绕过齿轮，同步带一端与套筒固定连接，另一端连接有弹簧，弹簧末端与套筒固定连接。
作为优选，在套筒上设置锁紧装置。
本实用新型的有益效果在于：
本实用新型在手柄上增加套筒，增大了力臂，同时利用套筒相对手柄的滑动来调节活动夹板与固定夹板的间距，活动夹板在弹簧的作用下，可自动与螺母咬合，使用方便，可有效地提高工作效率。

附图说明
下面结合附图和具体实施方式对本实用新型作进一步详细的说明

图 1 为本实用新型的立体结构示意图。

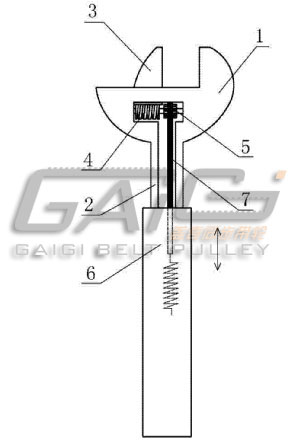

图 2 为本实用新型的原理结构示意图。
图中： 1 、固定夹板； 2 、手柄； 3 、活动夹板； 4 、调节涡轮； 5 、齿轮； 6 、套筒； 7 、同步带。

具体实施方式
如图 1 至 2 所示，可自动与螺母咬合的活口扳手，包括固定夹板 1 、手柄 2 、活动夹板 3 及调节涡轮 4 ，所述固定夹板 1 与手柄 2 固定连接，通过调节涡轮 4 改变活动夹板 3 的位置，在手柄 2 处设置套筒 6 ，套筒 6 可以套装于手柄 2 上并且可以沿手柄方向上下移动，所述调节涡轮 4 与齿轮 5 固定连接，调节涡轮 4 与齿轮 5 同轴心，同步带 7 绕过齿轮 5 ，同步带 7 一端与套筒 6 固定连接，另一端连接有弹簧，弹簧末端与套筒 6 固定连接。
作为优选，在套筒 6 上设置锁紧装置。
本实用新型的工作原理如下：在非使用状态下，在弹簧的拉力作用下，将连接有弹簧的同步带 7 一端拉到极限位置，此时，活动夹板与固定夹板无间隙；使用时，向远离固定夹板的一侧拉动套筒 6 ，从而使同步带克服弹簧拉力并带动齿轮 5 转动，调节涡轮 4 与齿轮 5 同向转动，使得活动夹板 3 远离固定夹板 1 ，将螺母或螺栓置于活动夹板 3 与固定夹板 1 之间，并向靠近固定夹板 1 的方向推动套筒 6 ，从而通过同步带、齿轮、调节涡轮带动活动夹板 3 移动，直至将螺母或螺栓夹紧。使用完毕后，向后拉动套筒 6 即可与螺栓或螺母脱开。
如果在套筒 6 上设置锁紧装置，则可以在活动夹板 3 快速与螺母咬合后，利用锁紧装置，锁定套筒 6 与手柄 2 的位置，从而将活动夹板 3 的位置锁定，避免反复调整。
以上公开的仅为本专利的具体实施例，但本专利并非局限于此，对于本领域的普通技术人员来说，在不脱离本实用新型原理的前提下，做出的变形应视为属于本实用新型保护范围。
