【申请号：201310349883.2；申请人：江苏闲业机械有限公司；发明人：还伟海、陈步红】

摘要：
本发明公开了一种噪音较小的自动裁剪机的再覆盖膜传动机构，包括：机架，在机架上设置有线性滑轨，在线性滑轨两侧的机架上分别设置有从动同步轮和与驱动装置相连接的主动同步轮，在从动同步轮和主动同步轮上设置有与其相互配合的同步带，在线性滑轨上滑动设置有滑块连接座，滑块连接座的上端与所述传动带相连接，在滑块连接座上固定连接有同步带组安装板，在同步带组安装板的上端两侧通过第二转轴设置有第三同步轮和第四同步轮，第二同步带轮与第三同步轮之间通过第一传动带连接，第四同步轮通过第二传动带与设置在卷绕辊一端的传动带轮相连接。

要求：
1 ．自动裁剪机的再覆盖膜传动机构，其特征在于：包括：机架（ 1 ) ，在所述机架（ 1 ）上设置有线性滑轨（ 2 ) ，在所述线性滑轨（ 2 ）两侧的机架（ 1 ）上分别设置有从动同步轮（ 3 ）和与驱动装置相连接的主动同步轮（ 4 ) ，在所述从动同步轮（ 3 ）和主动同步轮（ 4 ）上设置有与其相互配合的同步带（ 5 ) ，在所述线性滑轨（ 2 ）上滑动设置有滑块连接座（ 6 ) ，所述滑块连接座（ 6 ）的上端与所述传动带（ 5 ）相连接，在所述滑块连接座（ 6 ）上固定连接有同步带组安装板（ 7 ) ，在所述同步带组安装板（ 7 ）上设置有与所述同步带（ 5 ）下端相互啮合的第一同步带轮（ 8 ) ，所述的第一同步带轮（ 8 ）和第二同步带轮（ 9 ）通过第一连接轴（ 10 ）设置在同步带组安装板（ 7 ）的下端两侧，在所述同步带组安装板（ 7 ）的上端两侧通过第二转轴（ 11 ）设置有第三同步轮（ 12 ）和第四同步轮（ 13 ) ，所述的第二同步带轮（ 9 ）与第三同步轮（ 12 ）之间通过第一传动带（ 14 ）连接，所述的第四同步轮（ 13 ）通过第二传动带（ 15 ）与设置在卷绕辊（ 16 ) 一端的传动带轮（ 17 ）相连接。

技术领域
本发明涉及一种自动裁剪机，尤其涉及一种自动裁剪机的再覆盖膜传动机构。

背景技术
自动裁剪机是一种常见的复合机械，自动裁剪机的再覆盖是指在裁剪过程中，用塑料膜把从开切点到 Y 梁这一长度的切割区盖上，以减少负压空气的泄漏，切割过程中 Y 梁在切割区沿 X 轴方向随机往复移动，因此覆盖膜也要随机卷放覆盖。现有自动裁剪机的再覆盖传动机构，要在裁床的床身上安装传动用的齿条，有一根齿轮在齿条上转动，齿轮轴再经由链条传动，带动卷绕筒随机转动，在实现覆盖膜的卷绕收放的过程中，由于齿条安装在床身上，调整齿轮和齿条的间隙比较麻烦，工人劳动强度大，同时，在裁床高速切割的过程中，齿轮齿条传动，链条传动会产生很大的噪音，严重影响现场的工作环境。

发明内容
本发明所要解决的技术问题是：提供一种噪音较小的自动裁剪机的再覆盖膜传动机构。
为了解决上述技术问题，本发明采用的技术方案是：自动裁剪机的再覆盖膜传动机构，包括：机架，在所述机架上设置有线性滑轨，在所述线性滑轨两侧的机架上分别设置有从动同步轮和与驱动装置相连接的主动同步轮，在所述从动同步轮和主动同步轮上设置有与其相互配合的同步带，在所述线性滑轨上滑动设置有滑块连接座，所述滑块连接座的上端与所述传动带相连接，在所述滑块连接座上固定连接有同步带组安装板，在所述同步带组安装板上设置有与所述同步带下端相互啮合的第一同步带轮，所述的第一同步带轮和第二同步带轮通过第一连接轴设置在同步带组安装板的下端两侧，在所述同步带组安装板的上端两侧通过第二转轴设置有第三同步轮和第四同步轮，所述的第二同步带轮与第三同步轮之间通过第一传动带连接，所述的第四同步轮通过第二传动带与设置在卷绕辊一端的传动带轮相连接。
本发明的优点是：上述自动裁剪机的再覆盖膜传动机构，结构新颖，安装方便，不需要在床上安装齿条，利用自动裁剪机 X 方向传动的同步带的运动，在 Y 方向上安装同步带轮，实现直线运动到回转的转换，再经同步带传动，带动卷绕辊转动，达到在切割过程中卷放覆盖膜的目的，省去了调整齿轮和齿条间隙的麻烦，工人劳动强度减小，裁剪机噪声大大减低，保证了现场的工作环境。

附图说明

图 1 为本发明自动裁剪机的再覆盖膜传动机构的结构示意图。

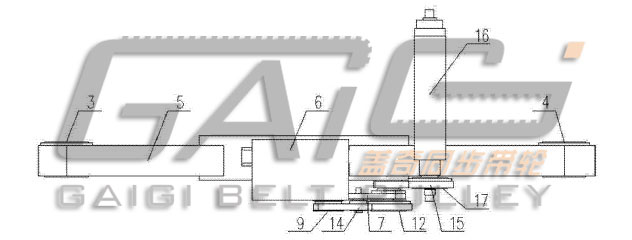

图 2 为图 1 的俯视结构示意图。

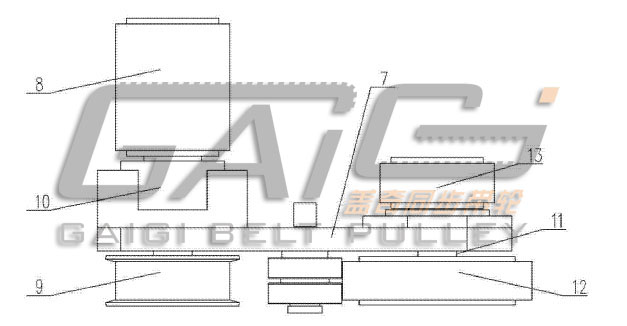

图 3 为图 1 中四个同步轮在同步带组安装板的安装结构示意图。
图中： 1 、机架， 2 、线性滑轨， 3 、从动同步轮， 4 、主动同步轮， 5 、同步带， 6 、滑块连接座， 7 、同步带组安装板， 8 、第一同步带轮， 9 、第二同步带轮， 10 、第一连接轴， 11 、第二转轴， 12 、第三同步轮， 13 、第四同步轮， 14 、第一传动带， 15 、第二传动带， 16 、卷绕辊， 17 、传动带轮。

具体实施方式
下面结合附图和具体实施例详细描述一下本发明的具体内容。
如图 1 、图 2 、图 3 所示，自动裁剪机的再覆盖膜传动机构，包括：机架 1 ，在所述机架 1 上设置有线性滑轨 2 ，在所述线性滑轨 2 两侧的机架 1 上分别设置有从动同步轮 3 和与驱动装置相连接的主动同步轮 4 ，在所述从动同步轮 3 和主动同步轮 4 上设置有与其相互配合的同步带 5 ，在所述线性滑轨 2 上滑动设置有滑块连接座 6 ，所述滑块连接座 6 的上端与所述传动带 5 相连接，在所述滑块连接座 6 上固定连接有同步带组安装板 7 ，在所述同步带组安装板 7 上设置有与所述同步带 5 下端相互啮合的第一同步带轮 8 ，所述的第一同步带轮 8 和第二同步带轮 9 通过第一连接轴 10 设置在同步带组安装板 7 的下端两侧，在所述同步带组安装板 7 的上端两侧通过第二转轴 H 设置有第三同步轮 12 和第四同步轮 13 ，所述的第二同步带轮 9 与第三同步轮 12 之间通过第一传动带 14 连接，所述的第四同步轮 13 通过第二传动带 15 与设置在卷绕辊 16 一端的传动带轮 17 相连接。
使用时，由驱动装置驱动主动同步轮 4 和从动同步轮 3 旋转，从而带动同步带 5 在 X 方向做往复运动，同步带 5 带动滑块连接座 6 和同步带组安装板 7 在线性滑轨 2 上滑动，同步带 5 运动带动第一同步带轮 8 转动，第二同步带轮 9 与第一同步带轮 8 同步转动，第二同步带轮 9 通过第一传动带 14 带动第三同步轮 12 转动，第四同步轮 13 与第三同步轮 12 同步转动，第四同步轮 13 通过第二传动带 15 带动传动带轮 17 转动，从而带动卷绕辊 16 做正反方向的转动，实现覆盖膜的随机卷放覆盖。
