【申请号：201310428138.7；申请人：深圳市普莱美电子科技有限公司；发明人：陈光明】

摘要：

一种多通道全自动即开型彩票出票传动机构，包括有至少一个票箱（ 1 ) ，其内安装有出票传动机构（巧），所述出票传动机构（巧）中电动机 ( 151 ）与第一同步带轮组（ 152 ）的主动轮连接、第一同步带轮组（ 152 ）的被动轮、挖票轮（ 157 ）与第二同步带轮组（ 153 ）主动轮同轴，第二同步带轮组（ 153 ）被动轮与送票轮（ 154 ）同轴、送票轮 ( 154 ）与送票压轮（ 159 ）压力连接，挖票轮（ 157 ) 前面固定有挡票轮（ 156 ) ，计数光电传感器（ 155 ) 安装于彩票（巧 8 ）路径的两侧。其优点是根本解决即开型彩票的精确分张与传送；单票箱超大容量十多通道；实现低成本大面积铺设彩票自动售卖终端；方便运营管理中心与维护端的交互管理，降低运营成本。

要求：
1 ．一种多通道全自动即开型彩票出票传动机构，包括有至少一个票箱（ 1 ) ，票箱（ 1 ）有一个出票口，其内安装有票尽传感器（ 12 ）、弹簧进给机构（ 13 ）、彩票暂存平台（ 14 ）和出票传动机构（ 15 ) ，其特征在于：所述出票传动机构（ 15 ）包括电动机（ 151 ）、第一同步带轮组 ( 152 ）、第二同步带轮组（ 153 ）、送票轮（ 154 ）、送票压轮（ 159 ）、计数光电传感器（ 155 ）、挡票轮（ 156 ）和挖票轮（ 157 ) ，电动机（ 151 ）与第一同步带轮组（ 152 ）的主动轮连接、第一同步带轮组（ 152 ）的被动轮、挖票轮（ 157 ）与第二同步带轮组（ 153 ）主动轮同轴，第二同步带轮组（ 153 ）被动轮与送票轮（ 154 ）同轴、送票轮（ 154 ）与送票压轮（ 159 ）压力连接，挖票轮 ( 157 ）前面固定有挡票轮（ 156 ) ，计数光电传感器（ 155 ）安装于彩票（ 158 ）路径的两侧。
2 ．根据权利要求 1 所述的多通道全自动即开型彩票出票传动机构，其特征在于：所述票箱（ 1 ）共有 8 个，分上下两排排列。
3 ．根据权利要求 1 或 2 所述的多通道全自动即开型彩票出票传动机构，其特征在于：所述挖票轮（ 157 ）包括两只主挖票轮（ 1571 ）和三只伺服轮（ 1572 ) ，三只伺服轮（ 1572 ）将两只主挖票轮（ 1571 ）分隔并同轴安装，伺服轮（ 1572 ）可转动地安装于主挖票轮（ 1571 ) 主轴上，与挖票轮（ 1571 ）主轴构成转动连接，主挖票轮（ 1571 ）有一个凸齿（ 15711 ) ，凸齿 ( 15711 ）外沿稍高出伺服轮（ 1572 ）外沿。
4 ．根据权利要求 1 或 2 所述的多通道全自动即开型彩票出票传动机构，其特征在于：挖票轮（ 157 ）是软橡胶制品。
5 ．根据权利要求 1 或 2 所述的多通道全自动即开型彩票出票传动机构，其特征在于：所述挡票轮（ 156 ）截面有一段圆弧，包括软胶层（ 1561 ）和挡票硬胶层（ 1562 ）。

【 技术领域 】
本发明涉及彩票设备，尤指一种多通道全自动即开型彩票出票传动机构。
【 背景技术 】
目前的即开型彩票出票装置大多采用传送＋切票的方案，因定位精确度的问题无法解决，现实使用中经常出现切票位置偏差，导致彩票作废，造成运营单位损失，并产生与彩民的纠纷。且其装票及维护操作复杂，运营成本高。如公开（公告）号为 102903169A （ 《 即开型彩票自动出票装置 》 ，）就是这样一种设备。
【 发明内容 】
针对现有技术的缺点，本发明的目的在于提供一种多通道全自动即开型彩票出票传动机构。根本解决即开型彩票的精确分张与传送；单票箱超大容量＋多通道；实现低成本大面积铺设彩票自动售卖终端；方便运营管理中心与维护端的交互管理，降低运营成本。
本发明解决其技术问题所采用的技术方案是：提供一种多通道全自动即开型彩票出票传动机构，包括有至少一个票箱，票箱有一个出票口，其内安装有票尽传感器、弹簧进给机构、彩票暂存平台和出票传动机构，其特征在于：所述出票传动机构包括电动机、第一同步带轮组、第二同步带轮组、送票轮、送票压轮、计数光电传感器、挡票轮和挖票轮，电动机与第一同步带轮组的主动轮连接、第一同步带轮组的被动轮、挖票轮与第二同步带轮组主动轮同轴，第二同步带轮组被动轮与送票轮同轴、送票轮与送票压轮压力连接，挖票轮前面固定有挡票轮，计数光电传感器安装于彩票路径的两侧。
进一步地：
所述票箱可以是 8 个，分上下两排排列。
所述挖票轮可以包括两只主挖票轮和三只伺服轮，三只伺服轮将两只主挖票轮分隔并同轴安装，伺服轮可转动地安装于主挖票轮主轴上，与挖票轮主轴构成转动连接，主挖票轮有一个凸齿，凸齿外沿稍高出伺服轮外沿。
挖票轮可以是软橡胶制品，以使其能对彩票产生较大的摩擦力。
所述挡票轮截面可以有一段圆弧，包括软胶层（软 PU 制品）和挡票硬胶层（硬塑料制品）。与彩票的接触部位采用软胶层，以曾大与彩票的摩擦力，其余部分采用硬胶层以方便彩票的转向和节约成本。
可以使用 8 通道 8 个票箱，以降低大面积彩票自动售卖终端的铺设的可行性和成本，当票箱的票销售完成后，按动弹出机构，可将整个票箱弹出，供维护人员去管理中心换（加）票。控制上使用通用串行接口（ rS232 ）与上位机通讯，使用方便。
随着上面彩票被发出，下面的彩票被依次往上推。当彩票发完后，票尽传感器会侦测到并通过中位控制板告诉上位机，后台即可通知维护人员加票。
利用手指搓开两张纸的原理，主挖票轮的凸齿当作手指，用以挖票和分张：利用送票轮和挖票轮之轮弧线速度的不同（快一倍），制造出前一张彩票和后一张彩票之间的空隙，计数光电传感器可感应有无彩票通过，达到计数的目的。
主挖票轮在整个圆周上只有一个凸齿，用以模拟手指的往复搓票动作，同时在送票轮加速彩票时，在搓票的空闲时段不影响彩票的加速；伺服轮是独立的、不随中心轴一起转动的分离单体，轴心只对它起导向作用。它只在挖票的空闲时段起作用，在送票轮将彩票往外拉时，随着彩票的移动而转动。
当挖票轮转动，最上面那张彩票被送至挡票轮，彩票会沿弧面爬高而被送至送票轮，此时若有第二张彩票被同时带出，会被挡票轮挡住，第二张不能再往前行，只能等上一张被送出后，才会在挖票轮的作用下继续前行。
本发明的有益效果是：根本解决即开型彩票的精确分张与传送；单票箱超大容量＋多通道；实现低成本大面积铺设彩票自动售卖终端；方便运营管理中心与维护端的交互管理，降低运营成本。。
【 附图说明 】
下面结合附图对本发明作进一步的描述。

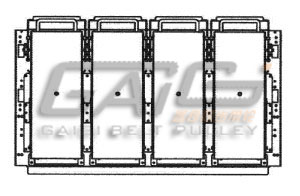

图 1 是本发明的主视图。

图 2 是图 1 的左视图。

图 3 是图 1 的俯视图。

图 4 是本发明的轴测视图。

图 5 是本发明的票箱 1 内部结构示意图。

图 6 是本发明的出票传动机构 15 结构详图。

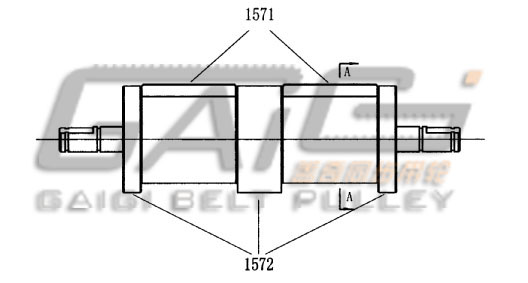

图 7 是本发明的挖票轮 157 主视图。

图 8 是图 7 的 A 一 A 剖面图。

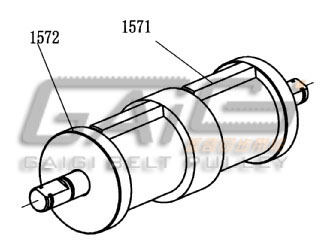

图 9 是本发明的挖票轮 157 轴测视图。

图 10 是本发明的挖票轮 157 主视图。

图 11 是图 7 的 A 一 A 剖面图。

图 12 是本发明的挖票轮 157 轴测视图。

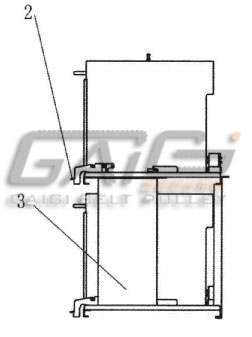

图中： 1 为票箱（ 8 个）、 2 为弹出机构、 3 为盖板。
在票箱 1 中： H 为出票口、 12 为票尽传感器、 13 为弹簧进给机构、 14 为彩票暂存平台、 15 为出票传动机构；
在出票传动机构 15 中： 151 为电动机、 152 为第一同步带轮组、 153 为第二同步带轮组、 154 为送票轮、 155 为计数光电传感器、 156 为挡票轮、 157 为挖票轮、 158 为彩票、 159 为送票压轮。 [ 0 032 ］在挖票轮 157 中： 1571 为主挖票轮（软橡胶制品）、 1572 为伺服轮。

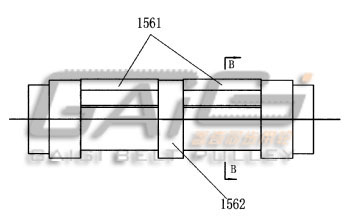

在挡票轮 156 中； 1561 是软胶层（软 Pu 制品）、 1562 是挡票硬胶层（硬塑料制品）。
【 具体实施方式 】
参见附图，本发明一种多通道全自动即开型彩票出票传动机构，包括有至少一个票箱 1 ，票箱 1 有一个出票口，其内安装有票尽传感器 12 、弹簧进给机构 13 、彩票暂存平台14 和出票传动机构 15 ，其特征在于：所述出票传动机构 15 包括电动机 151 、第一同步带轮组 152 、第二同步带轮组 153 、送票轮 154 、送票压轮 159 、计数光电传感器 155 、挡票轮 156 和挖票轮 157 ，电动机 151 与第一同步带轮组 152 的主动轮连接、第一同步带轮组 152 的被动轮、挖票轮 157 与第二同步带轮组 153 主动轮同轴，第二同步带轮组 153 被动轮与送票轮 154 同轴、送票轮 154 与送票压轮 159 压力连接，挖票轮 157 前面固定有挡票轮 156 ，计数光电传感器 155 安装于彩票 158 路径的两侧。
在本发明的实施例中：
所述票箱 1 共有 8 个，分上下两排排列。
所述挖票轮 157 包括两只主挖票轮 1571 和三只伺服轮 1572 ，三只伺服轮 1572 将两只主挖票轮 1571 分隔并同轴安装，伺服轮 1572 可转动地安装于主挖票轮 1571 主轴上，与挖票轮 1571 主轴构成转动连接，主挖票轮 1571 有一个凸齿 15711 ，凸齿 157H 外沿稍高出伺服轮 1572 外沿。
挖票轮 157 是软橡胶制品，以使其能对彩票产生较大的摩擦力。
所述挡票轮 156 截面有一段圆弧，包括软胶层 1561 （软 Pu 制品）和挡票硬胶层 1562 （硬塑料制品）。与彩票的接触部位采用软胶层，以曾大与彩票的摩擦力，其余部分采用硬胶层以方便彩票的转向和节约成本。
本发明使用 8 通道 8 个票箱 1 ，降低了大面积彩票自动售卖终端的铺设的可行性和成本，使用大容量设计（当前版本可容纳 4000 张），增加了维护的周期。当票箱 1 的票销售完成后，按动弹出机构 2 ，可将整个票箱 1 弹出，供维护人员去管理中心换（加）票。控制上使用通用串行接口（ rS232 ）与上位机通讯，使用方便。

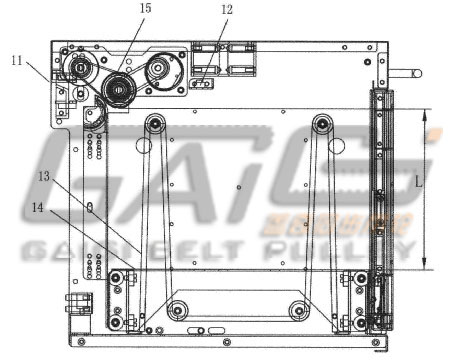

参见图 5 ，每一票箱 1 在 L 的范围内，可容纳现行 0 . 28MM 的彩票 500 张，在弹簧进给机构 13 的驱动下，随着上面彩票被发出，下面的彩票被依次往上推。当彩票发完后，票尽传感器 12 会侦测到并通过中位控制板告诉上位机，后台即可通知维护人员加票。
利用手指搓开两张纸的原理，主挖票轮 1571 的凸齿 157H 当作手指，用以挖票和分张；利用送票轮 154 和挖票轮 157 之轮弧线速度的不同（快一倍），制造出前一张彩票和后一张彩票之间的空隙，计数光电传感器 155 可感应有无彩票通过，达到计数的目的。
主挖票轮 1571 在整个圆周上只有一个凸齿 157H ，用以模拟手指的往复搓票动作，同时在送票轮 154 加速彩票时，在搓票的空闲时段不影响彩票的加速；伺服轮 1572 是独立的、不随中心轴一起转动的分离单体，轴心只对它起导向作用。它只在挖票的空闲时段起作用，在送票轮将彩票往外拉时，随着彩票的移动而转动。

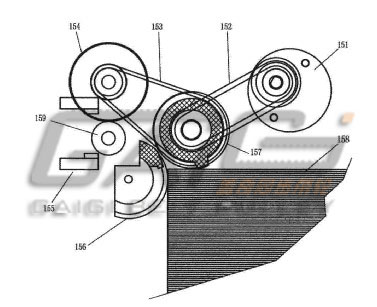

参见图 6 ，当挖票轮 157 转动，最上面那张彩票被送至挡票轮 156 ，彩票会沿弧面爬高而被送至送票轮 154 ，此时若有第二张彩票被同时带出，会被挡票轮挡住，第二张不能再往前行，只能等上一张被送出后，才会在挖票轮 157 的作用下继续前行。
