【申请号：201320398940.1；专利权人：李宗锦；发明人：李宗锦】

摘要：
本实用新型公开了同步带轮式抽水马桶开合器，桶体上方后壁的基座（ 1 ）的桶盖齿轮轴（ 3 ）和座圈齿轮轴（ 10 ）的轴端安装桶盖铰链（ 2 ）、座圈铰链（ 9 ）轴端孔内，桶盖过渡轮（ 6 ）和座圈过渡轮 ( 13 ）安装桶体下方后壁上，桶盖同步轮（ 5 ）、座圈同步轮（ 12 ）轴端安装桶盖过渡轮（ 6 ）、座圈过渡轮（ 13 ）轴心孔内，桶盖皮带（ 4 ）缠绕桶盖齿轮轴 ( 3 ）和桶盖同步轮（ 5 ) ，座圈皮带（ 11 ）缠绕座圈齿轮轴（ 10 ）和座圈同步轮（ 12 ) ，桶体下方前壁安装桶盖踏板（ 8 ）和座圈踏板（ 15 ) ，桶盖过渡皮带（ 7 ) 缠绕桶盖过渡轮（ 6 ）和桶盖踏板（ 8 ) ，座圈过渡皮带（ 14 ）缠绕座圈过渡轮（ 13 ）和座圈踏板（ 15 ) ，构成开合器。本实用新型结构简单，成本低廉，操作方便，卫生清洁。

要求：
1 ．同步带轮式抽水马桶开合器，其特征是：在抽水马桶上安装开合器，所述的开合器包括基座（ 1 ）、桶盖铰链（ 2 ）、桶盖齿轮轴（ 3 ）、桶盖皮带（ 4 ）、桶盖同步轮（ 5 ）、桶盖过渡轮 ( 6 ）、桶盖过渡皮带（ 7 ）、桶盖踏板（ 8 ）、座圈铰链（ 9 ）、座圈齿轮轴（ 10 ）、座圈皮带（ 11 ）、座圈同步轮（ 12 ）、座圈过渡轮（ 13 ）、座圈过渡皮带（ 14 ）和座圈踏板（ 15 ) ，基座（ 1 ）的中心开皮带腔（ 16 ) ，基座（ 1 ）的顶壁上左右分别设桶盖齿轮轴安装槽（ 17 ）和座圈齿轮轴安装槽（ 18 ) , 基座（ 1 ）安装在抽水马桶的桶体上方后壁面上，桶盖齿轮轴安装槽（ 17 ）和座圈齿轮轴安装槽（ 18 ）内分别安装桶盖齿轮轴（ 3 ）、座圈齿轮轴（ 10 ) ，桶盖齿轮轴（ 3 ）的轴端插入式安装在桶盖铰链（ 2 ）的轴端孔内，座圈齿轮轴（ 10 ）的轴端插入式安装在座圈铰链（ 9 ）的轴端孔内，桶盖过渡轮（ 6 ）和座圈过渡轮（ 13 ）安装在抽水马桶的桶体下方后壁上，桶盖同步轮（ 5 ) 的轴端插入式安装在桶盖过渡轮（ 6 ）的轴心孔内，座圈同步轮（ 12 ）的轴端插入式安装在座圈过渡轮（ 13 ）的轴心孔内，位于皮带腔（ 16 ）内的桶盖皮带（ 4 ）缠绕在桶盖齿轮轴（ 3 ）的齿轮和桶盖同步轮（ 5 ）上，位于皮带腔（ 16 ）内的座圈皮带（ 11 ）缠绕在座圈齿轮轴（ 10 ）的齿轮和座圈同步轮（ 12 ）上，在抽水马桶的桶体下方前壁上分别安装桶盖踏板（ 8 ）和座圈踏板（ 15 ) ，桶盖过渡皮带（ 7 ）缠绕在桶盖过渡轮（ 6 ）和桶盖踏板（ 8 ）的齿轮上，座圈过渡皮带 ( 14 ）缠绕在座圈过渡轮（ 13 ）和座圈踏板（ 15 ）的齿轮上，整体构成开合器。
2 ．根据权利要求 1 所述的同步带轮式抽水马桶开合器，其特征是：基座（ 1 ）的四壁上设四个卡爪槽（ 19 ) ，顶盖（ 21 ）的卡爪（ 20 ）插入式安装在基座（ 1 ）的卡爪槽（ 19 ）内。

技术领域
本实用新型涉及抽水马桶配件，具体涉及一种同步带轮式抽水马桶开合器。

背景技术
目前，抽水马桶的种类款式功能多样，但桶盖和座圈的开合仍然采用手动方式，一操作不方便，二不卫生。

发明内容
本实用新型的目的在于：提供一种同步带轮式抽水马桶开合器，用脚通过开合器实施桶盖和座圈的开合，操作方便，卫生清洁。
本实用新型的技术解决方案是：在抽水马桶上安装开合器，所述的开合器包括基座、桶盖铰链、桶盖齿轮轴、桶盖皮带、桶盖同步轮、桶盖过渡轮、桶盖过渡皮带、桶盖踏板、座圈铰链、座圈齿轮轴、座圈皮带、座圈同步轮、座圈过渡轮、座圈过渡皮带和座圈踏板，基座的中心开皮带腔，基座的顶壁上左右分别设桶盖齿轮轴安装槽和座圈齿轮轴安装槽，基座安装在抽水马桶的桶体上方后壁面上，桶盖齿轮轴安装槽和座圈齿轮轴安装槽内分别安装桶盖齿轮轴、座圈齿轮轴，桶盖齿轮轴的轴端插入式安装在桶盖铰链的轴端孔内，座圈齿轮轴的轴端插入式安装在座圈铰链的轴端孔内，桶盖过渡轮和座圈过渡轮安装在抽水马桶的桶体下方后壁上，桶盖同步轮的轴端插入式安装在桶盖过渡轮的轴心孔内，座圈同步轮的轴端插入式安装在座圈过渡轮的轴心孔内，桶盖皮带缠绕在桶盖齿轮轴的齿轮和桶盖同步轮上，座圈皮带缠绕在座圈齿轮轴的齿轮和座圈同步轮上，在抽水马桶的桶体下方前壁上分别安装桶盖踏板和座圈踏板，桶盖过渡皮带缠绕在桶盖过渡轮和桶盖踏板的齿轮上，座圈过渡皮带缠绕在座圈过渡轮和座圈踏板的齿轮上，整体构成开合器。
其中，基座的四壁上设四个卡爪槽，顶盖的卡爪插入式安装在基座的卡爪槽内。
安装时，桶盖铰链上安装桶盖，座圈铰链上安装座圈；当脚踩下桶盖踏板时，桶盖过渡皮带让桶盖过渡轮旋转的同时桶盖同步轮也旋转，在桶盖同步轮、桶盖皮带的协同作用下桶盖齿轮轴旋转，进一步使桶盖铰链旋转，桶盖随着桶盖铰链的旋转被打开；桶盖的关闭过程与开启过程相反；同理，座圈的打开和关闭类似于桶盖。
本实用新型的优点是：结构简单，成本低廉，盖板和座圈依次打开和闭合，操作方便，卫生清洁，选择多样性。

附图说明

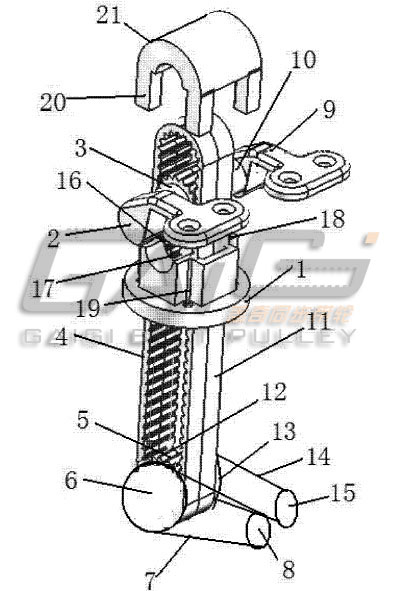

图 1 为本实用新型的结构示意图。
图中： 1 基座， 2 桶盖铰链， 3 桶盖齿轮轴， 4 桶盖皮带， 5 桶盖同步轮， 6 桶盖过渡轮， 7 桶盖过渡皮带， 8 桶盖踏板， 9 座圈铰链， 10 座圈齿轮轴， H 座圈皮带， 12 座圈同步轮， 13 座圈过渡轮， 14 座圈过渡皮带， 15 座圈踏板， 16 皮带腔， 17 桶盖齿轮轴安装槽， 18 座圈齿轮轴安装槽， 19 卡爪槽， 20 卡爪， 21 顶盖。

具体实施方式
如图 1 所示，在抽水马桶上安装开合器，所述的开合器包括基座 1 、桶盖铰链 2 、桶盖齿轮轴 3 、桶盖皮带 4 、桶盖同步轮 5 、桶盖过渡轮 6 、桶盖过渡皮带 7 、桶盖踏板 8 、座圈铰链 9 、座圈齿轮轴 10 、座圈皮带 11 、座圈同步轮 12 、座圈过渡轮 13 、座圈过渡皮带 14 和座圈踏板 15 ，基座 1 的中心开皮带腔 16 ，基座 1 的顶壁上左右分别设桶盖齿轮轴安装槽 17 和座圈齿轮轴安装槽 18 ，基座 1 安装在抽水马桶的桶体上方后壁面上，桶盖齿轮轴安装槽 17 和座圈齿轮轴安装槽 18 内分别安装桶盖齿轮轴 3 、座圈齿轮轴 10 ，桶盖齿轮轴 3 的轴端插入式安装在桶盖铰链 2 的轴端孔内，座圈齿轮轴 10 的轴端插入式安装在座圈铰链 9 的轴端孔内，桶盖过渡轮 6 和座圈过渡轮 13 安装在抽水马桶的桶体下方后壁上，桶盖同步轮 5 的轴端插入式安装在桶盖过渡轮 6 的轴心孔内，座圈同步轮 12 的轴端插入式安装在座圈过渡轮 13 的轴心孔内，位于皮带腔 16 内的桶盖皮带 4 缠绕在桶盖齿轮轴 3 的齿轮和桶盖同步轮 5 上，位于皮带腔 16 内的座圈皮带 H 缠绕在座圈齿轮轴 10 的齿轮和座圈同步轮 12 上，在抽水马桶的桶体下方前壁上分别安装桶盖踏板 8 和座圈踏板 15 ，桶盖过渡皮带 7 缠绕在桶盖过渡轮 6 和桶盖踏板 8 的齿轮上，座圈过渡皮带 14 缠绕在座圈过渡轮 13 和座圈踏板 15 的齿轮上，整体构成开合器。
其中，基座 1 的四壁上设四个卡爪槽 19 ，顶盖 21 的卡爪 20 插入式安装在基座 1 的卡爪槽 19 内。
安装时，桶盖铰链 2 上安装桶盖，座圈铰链 9 上安装座圈；当脚踩下桶盖踏板 8 时，桶盖过渡皮带 7 让桶盖过渡轮 6 旋转的同时桶盖同步轮 5 也旋转，在桶盖同步轮 5 、桶盖皮带 4 的协同作用下桶盖齿轮轴 3 旋转，进一步使桶盖铰链 2 旋转，桶盖随着桶盖铰链 2 的旋转被打开；桶盖的关闭过程与开启过程相反；同理，座圈的打开和关闭类似于桶盖。
