【申请号：201210307854.5；申请人：江苏东元电机电控有限公司；发明人：华宏顺】

摘要：
本发明涉及一种分离机及其分离方法，适用于纸浆分离，属于分离机技术领域，本发明通过在机架上的分离腔内设置分离轴，分离轴上设置铰轴，分离轴一端设有同步带轮，同步带轮通过分离腔上的轴承设置在分离腔外；同步带轮通过同步带与固定在分离腔上方的电机上的同步带轮连接，实现了结构简单且分离效果好的目的。

要求：
1 ．一种分离机，包括机架、分离腔、入料口、出料口、电机，其特征是，分离腔内设有分离轴，分离轴上设置铰轴，分离轴一端设有同步带轮，同步带轮通过分离腔上的轴承设置在分离腔外；同步带轮通过同步带与固定在分离腔上方的电机上的同步带轮连接。
2 ．根据权利要求 1 所述的一种分离机，其特征是，所述的分离轴上设置一排或者多排铰轴。
3 ．一种分离机的分离方法，其特征是，包括以下步骤：
1 ）、电机启动，电机同步带轮通过同步带带动分离轴上的同步带轮转动，使得分离轴转动；
2 ）、分离轴转动，带动设置在分离轴上的铰轴同方向转动；
3 ）、待分离的料从入料口进入分离腔；
4 ）、待分离的料在多组铰轴转动搅拌下粉碎分离；
5 ）、待分离的料粉碎分离后，从出料口输出。

技术领域
本发明涉及一种分离机及其分离方法，适用于纸浆分离，属于分离机技术领域。

背景技术
目前适用于纸浆分离的分离机结构复杂，且分离效果不理想，为解决这个问题，作出以下发明。

发明内容
本发明的目的是提供一种分离机及其分离方法，解决现有分离机结构复杂，且分离效果不理想的不足，通过本发明实现结构简单且分离效果好。
本发明的目的是通过以下技术方案实现的，一种分离机，包括机架、分离腔、入料口、出料口、电机，其特征是，机架上的分离腔内设有分离轴，分离轴上设置铰轴，分离轴一端设有同步带轮，同步带轮通过分离腔上的轴承设置在分离腔外；同步带轮通过同步带与固定在分离腔上方的电机上的同步带轮连接。
所述的分离轴上设置一排或者多排铰轴。
一种分离机的分离方法，其特征是，包括以下步骤： 1 ）、电机启动，电机同步带轮通过同步带带动分离轴上的同步带轮转动，使得分离轴转动； 2 ）、分离轴转动，带动设置在分离轴上的铰轴同方向转动； 3 ）、待分离的料从入料口进入分离腔； 4 ）、待分离的料在多组铰轴转动搅拌下粉碎分离； 5 ）、待分离的料粉碎分离后，从出料口输出。
本发明通过在机架上的分离腔内设置分离轴，分离轴上设置铰轴，分离轴一端设有同步带轮，同步带轮通过分离腔上的轴承设置在分离腔外；同步带轮通过同步带与固定在分离腔上方的电机上的同步带轮连接，实现了结构简单且分离效果好的目的。

附图说明

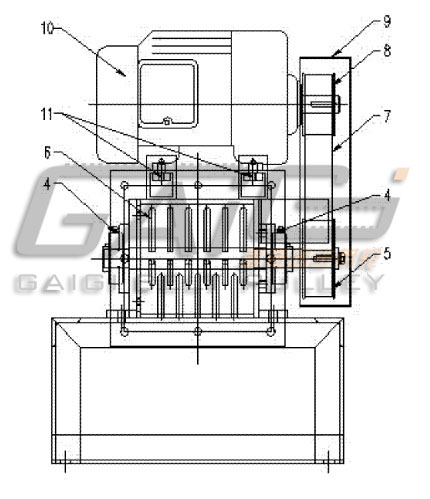

图 1 为本发明主视结构示意图；

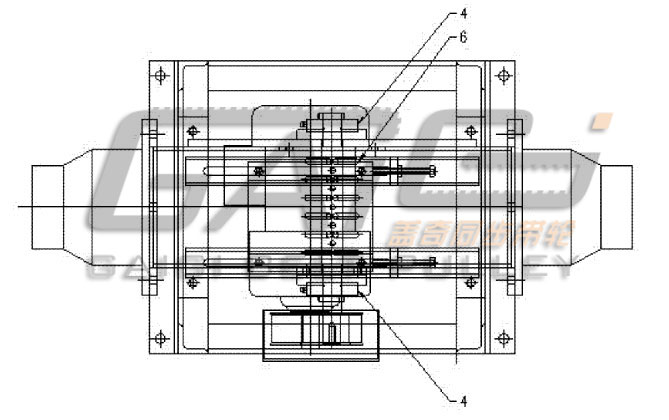

图 2 为本发明俯视结构示意图；

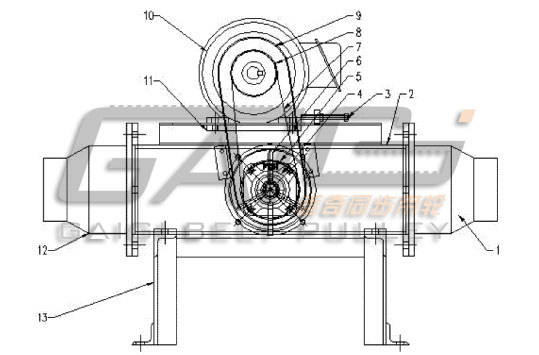

图 3 为图 1 的中心剖面的左视结构示意图；

图中， 1 入料口， 2 分离腔， 3 螺丝， 4 轴承， 5 同步带轮， 6 铰轴， 7 同步带， 8 同步带轮， 9 罩子， 10 电机， 11 固定板， 12 出料口， 13 机架。

具体实施方式
结合附图和实施例进一步说明本发明，如图 1 、 2 、 3 所示，本发明由入料口 1 ，分离腔 2 ，轴承 4 ，同步带轮 5 ，铰轴 6 ，同步带 7 ，同步带轮 8 ，罩子 9 ，电机 10 ，固定板 11 ，出料口12 和机架 13 构成。分离腔 2 内设有分离轴，分离轴上设置铰轴 6 ，分离轴一端设有同步带轮 5 ，同步带轮 5 通过分离腔上的轴承设置在分离腔外；同步带轮 5 通过同步带 7 与固定在分离腔上方电机 10 上的同步带轮 8 连接；所述的分离轴上设置一排或者多排铰轴 6 。
一种分离机的分离方法，包括以下步骤： 1 ）、电机 10 启动，电机 10 的同步带轮 8 通过同步带 7 带动分离轴上的同步带轮 5 转动，使得分离轴转动； 2 ）、分离轴转动，带动设置在分离轴上的铰轴 6 同方向转动； 3 ）、待分离的料从入料口 1 进入分离腔； 4 ）、待分离的料在多组铰轴 6 转动搅拌下粉碎分离； 5 ）、待分离的料粉碎分离后，从出料口 12 输出。
