【申请号：201320452451.X；专利权人：莱恩精机（深圳）有限公司；发明人：畅志军】

摘要：

本实用新型公开了一种内置式同步带轮传送装置，其包括两个并列设置的矩形保护罩、设置在每个矩形保护罩内的同步带轮机构和直线传输装置、放置在两个矩形保护罩上方的传输板以及卡持在同步带轮机构上且随着同步带轮机构运动的夹带机构，所述每个矩形保护罩的上方均设有一个长方形开口，传输板下方设有穿过长方形开口且抵靠在同步带轮机构上的凸块，直线传输装置包括直线导轨和设置在直线导轨上方且移动的滑块，滑块与夹带机构下方连接，这样外形简单，安装方便，而且实现成本低、运行平稳安全、装配效率高。

要求：
1 ．一种内置式同步带轮传送装置，其特征在于：包括两个并列设置的矩形保护罩、设置在每个矩形保护罩内的同步带轮机构和直线传输装置、放置在两个矩形保护罩上方的传输板以及卡持在同步带轮机构上且随着同步带轮机构运动的夹带机构，所述每个矩形保护罩的上方均设有一个长方形开口，传输板下方设有穿过长方形开口且抵靠在同步带轮机构上的凸块，直线传输装置包括直线导轨和设置在直线导轨上方且移动的滑块，滑块与夹带机构下方连接。
2 ．如权利要求 1 所述的内置式同步带轮传送装置，其特征在于：所述同步带轮机构包括主动轮、从动轮以及连接主动轮和从动轮的同步带；同步带围绕直线传输装置转动。
3 ．如权利要求 2 所述的内置式同步带轮传送装置，其特征在于：所述夹带机构包括 U 字型的卡槽，同步带卡持在卡槽中；夹带机构设置在直线传输装置的上方，滑块与卡槽的下方固定连接。
4 ．如权利要求 3 所述的内置式同步带轮传送装置，其特征在于：所述直线传输装置还包括位于直线导轨下方且与直线导轨固定连接的垫板，所述垫板固定连接在矩形保护罩上。
5 ．如权利要求 4 所述的内置式同步带轮传送装置，其特征在于：所述两个矩形保护罩内的同步带轮机构的从动轮之间连接有传动机构。

技术领域
本实用新型涉及一种传送装置，更具体地说，尤其涉及一种内置式同步带轮传送装置。

背景技术
现有技术的同步带轮传送装置包括主动轮、从动轮和同步带。主动轮带动从动轮转动，产品便放置在同步带上进行传输。但是由于同步带是柔性的，所以在运输产品时运行不稳定，容易发生运输事故，不安全，进而影响生产效率。

实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种运行平稳且安全可靠的内置式同步带轮传送装置。
本实用新型的技术方案是这样实现的：一种内置式同步带轮传送装置，其包括两个并列设置的矩形保护罩、设置在每个矩形保护罩内的同步带轮机构和直线传输装置、放置在两个矩形保护罩上方的传输板以及卡持在同步带轮机构上且随着同步带轮机构运动的夹带机构，所述每个矩形保护罩的上方均设有一个长方形开口，传输板下方设有穿过长方形开口且抵靠在同步带轮机构上的凸块，直线传输装置包括直线导轨和设置在直线导轨上方且移动的滑块，滑块与夹带机构下方连接。
所述同步带轮机构包括主动轮、从动轮以及连接主动轮和从动轮的同步带；同步带围绕直线传输装置转动。
所述夹带机构包括 U 字型的卡槽，同步带卡持在卡槽中；夹带机构设置在直线传输装置的上方，滑块与卡槽的下方固定连接。
所述直线传输装置还包括位于直线导轨下方且与直线导轨固定连接的垫板，所述垫板固定连接在矩形保护罩上。
所述两个矩形保护罩内的同步带轮机构的从动轮之间连接有传动机构。
本实用新型通过两个并列设置的矩形保护罩、设置在每个矩形保护罩内的同步带轮机构和直线传输装置、放置在两个矩形保护罩上方的传输板以及卡持在同步带轮机构上且随着同步带轮机构运动的夹带机构，所述每个矩形保护罩的上方均设有一个长方形开口，传输板下方设有穿过长方形开口且抵靠在同步带轮机构上的凸块，直线传输装置包括直线导轨和设置在直线导轨上方且移动的滑块，滑块与夹带机构下方连接，本实用新型外形简单，安装方便，而且实现成本低、运行平稳安全、装配效率高。

附图说明
下面结合附图中的实施例对本实用新型作进一步的详细说明，但并不构成对本实用新型的任何限制。

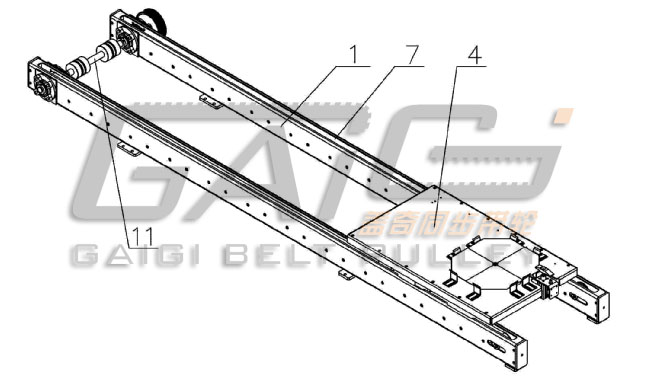

图 1 是本实用新型内置式同步带轮传送装置的结构示意图。

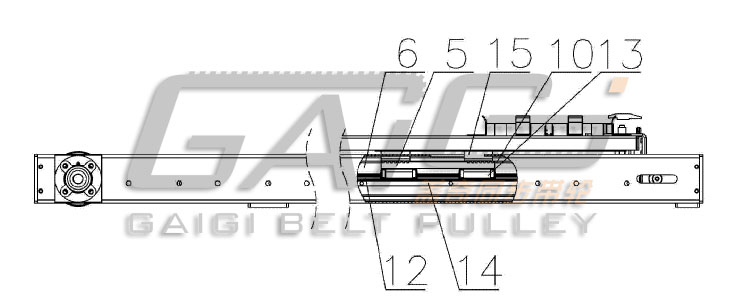

图 2 是本实用新型内置式同步带轮传送装置的局部剖面示意图。

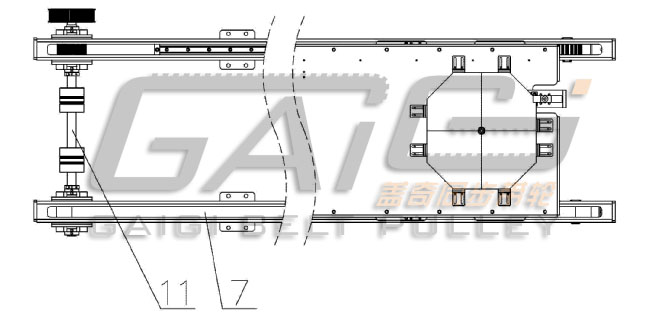

图 3 是本实用新型内置式同步带轮传送装置的俯视示意图。

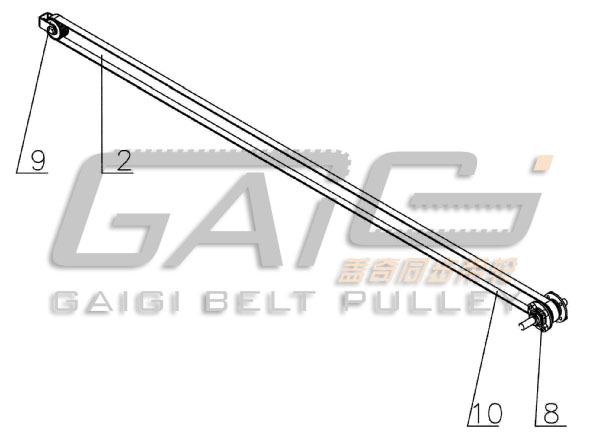

图 4 是图 1 中所示的内置式同步带轮传送装置的同步带轮机构的结构示意图。

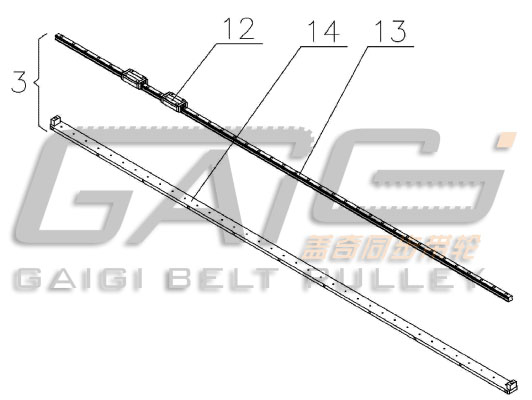

图 5 是图 1 中所示的内置式同步带轮传送装置的直线传输装置的分解示意图。

图中：矩形保护罩 1 、同步带轮机构 2 、直线传输装置 3 、传输板 4 、夹带机构 5 、收容腔 6 、长方形开口 7 、主动轮 8 、从动轮 9 、同步带 10 、传动机构 11 、直线导轨 12 、滑块 13 、垫板 14 、凸块 15 。

具体实施方式
参阅图 1 至图 3 所示，本实用新型一种内置式同步带轮传送装置包括两个并列设置的矩形保护罩 1 、设置在每个矩形保护罩 1 内的同步带轮机构 2 和直线传输装置 3 、放置在两个矩形保护罩上方的传输板 4 以及卡持在同步带轮机构 2 上且随着同步带轮机构 2 运动的夹带机构 5 。
所述每个矩形保护罩 1 包括收容在同步带轮机构 2 和直线传输装置 3 的收容腔 6 和设置在矩形保护罩 1 上方的一个长方形开口 7 。收容腔 6 和长方形开口 7 连通。该矩形保护罩 1 可以保护同步带轮机构 2 ，使运行平稳安全。
参阅图 4 所示，所述同步带轮机构 2 包括主动轮 8 、从动轮 9 以及连接主动轮 8 和从动轮 9 的同步带 10 。同步带 10 为一个封闭结构；同步带 10 围绕直线传输装置 3 转动。所述两个矩形保护罩 1 内的同步带轮机构 2 的从动轮 9 之间连接有传动机构 11 ，这样就将整个传送装置连为一个整体，保证了运行平稳，安装简单。
参阅图 5 所示，所述直线传输装置 3 还包括直线导轨 12 、设置在直线导轨 12 上方且移动的滑块 13 以及位于直线导轨 12 下方且与直线导轨 12 固定连接的垫板 14 。所述垫板 14 固定连接在矩形保护罩 1 的两个纵长侧壁上。滑块 13 与夹带机构 5 下方连接。直线传输装置 3 可以辅助同步带轮机构 2 的同步带 10 保持直线传输，这样运行平稳。
传输板 4 是用于传输产品的。传输板 4 的下方设有穿过长方形开口 7 且抵靠在同步带轮机构 2 的同步带 10 上的凸块 15 。
所述夹带机构 5 包括 U 字型的卡槽（图未示），同步带 10 卡持在卡槽中。夹带机构 5 设置在直线传输装置 3 的上方；滑块 13 与卡槽的下方固定连接。
本实用新型通过在同步带轮机构 2 外侧安装矩形保护罩 1 ，不仅干净整洁，也可以保证运输平稳安全。在同步带轮机构 2 的同步带 10 上卡持夹带机构 5 ，然后再将夹带机构 5 与直线传输装置 3 的滑块 13 固定连接，这样便可以保证同步带 10 做直线运动。本实用新型在使用时，产品放在传输板 4 上，传输板 4 通过凸块 15 放置在两个并列的同步带轮机构 2 的同步带 10 上，同步带 10 带动夹带机构 5 进而带动滑块 13 在直线导轨 12 上做直线运动，整个传送装置运行平稳安全，可以提高生产效率，降低生产成本。
