【申请号:201410179857.4;申请人:国家电网公司;申请人:江苏省电力公司、江苏省电力公司电力科学研究院】



本发明公开了一种顶升平移装置，包括一可由驱动装置驱动作垂直运动的活动板，所述活动板上固定有两块相互平行的同步带固定板，两块同步带固定板上均设置有同步带轮和同步带惰轮，每块同步带固定板上的同步带轮和同步带惰轮之间啮合有同步带。本发明的顶升平移装置是利用同步带传动的特点而开发出来的设备，可以很好的改变链传动在工装箱换向中的缺点。该顶升平移装置主要是用来在两条相互垂直滚筒线接口处，完成工装箱所在线体的切换作业，具有结构简单、操作方便、低成本、易维修、清洁、噪声小，耐磨损等特点。





1 ．一种顶升平移装置，其特征是，包括一可由驱动装置驱动作垂直运动的活动板，所述活动板上固定有两块相互平行的同步带固定板，两块同步带固定板上均设置有同步带轮和同步带惰轮，每块同步带固定板上的同步带轮和同步带惰轮之间啮合有同步带。

2 ．根据权利要求 1 所述的顶升平移装置，其特征是，两块同步带固定板之间支撑一可转动的主动轴，两个同步带轮分别设置在主动轴的两端。

3 ．根据权利要求 2 所述的顶升平移装置，其特征是，所述主动轴由电机驱动进行转动。

4 ．根据权利要求 1 所述的顶升平移装置，其特征是，活动板的下方设置一固定板，所述活动板下表面连接有穿过固定板的导柱，所述固定板上设置有支撑所述导柱滑动的直线轴承。

5 ．根据权利要求 4 所述的顶升平移装置，其特征是，所述驱动装置固定于固定板上。

6 ．根据权利要求 4 所述的顶升平移装置，其特征是，所述导柱为四根，所述直线轴承与导柱相配合的设置为四个。





本发明专利涉及一种顶升平移装置，属于机电技术领域。



传统的顶升平移设备一般通过链条来实现工装箱的换向。在使用过程中，链传动会出现以下缺点：

1 、易污染工装箱。

2 、噪声大。

3 、对工装箱磨损比较大。

因此，设计一种新型的顶升平移设备，使其具有清洁、噪声小、与工装箱磨损比较小等优点就非常有必要。



本发明所要解决的技术问题是克服现有技术的缺陷，提供一种顶升平移装置，清洁、噪声小、与工装箱磨损比较小。

为解决上述技术问题，本发明提供一种顶升平移装置，其特征是，包括一可由驱动装置驱动作垂直运动的活动板，所述活动板上固定有两块相互平行的同步带固定板，两块同步带固定板上均设置有同步带轮和同步带惰轮，每块同步带固定板上的同步带轮和同步带惰轮之间啮合有同步带。

两块同步带固定板之间支撑一可转动的主动轴，两个同步带轮分别设置在主动轴的两端。

所述主动轴由电机驱动进行转动。

活动板的下方设置一固定板，所述活动板下表面连接有穿过固定板的导柱，所述固定板上设置有支撑所述导柱滑动的直线轴承。

所述驱动装置固定于固定板上。

所述导柱为四根，所述直线轴承与导柱相配合的设置为四个。

本发明所达到的有益效果：本发明的顶升平移装置是利用同步带传动的特点而开发出来的设备。同步带传动具有噪声小、耐磨损、清洁等优点，把它应用到顶升平移设备中，可以很好的改变链传动在工装箱换向中的缺点。该顶升平移装置主要是用来在两条相互垂直滚筒线接口处，完成工装箱所在线体的切换作业。具有结构简单、操作方便、低成本、易维修、清洁、噪声小，耐磨损等特点。



为了便于理解本发明寻求保护的主题，在附图中举例了其具体实施例，从附图和以下的描述，本发明寻求保护的主题、结构、运作以及很多优点将得以理解。



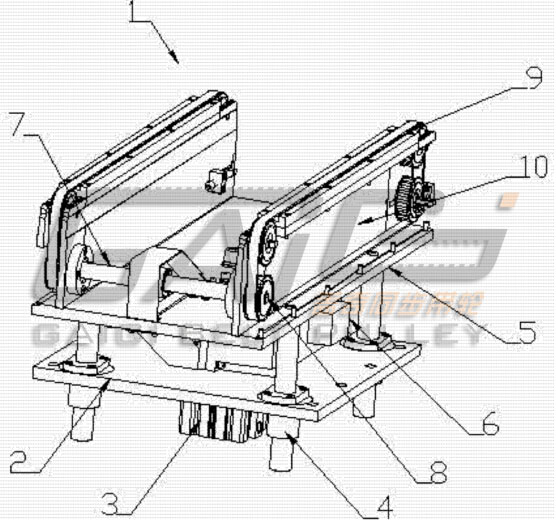

图 1 为顶升平移装置示意图。



本发明的具体实施方式将在附图和以下描述中详细讲解。

参见图 1 ，图中显示了顶升平移装置 1 及各组件。顶升平移装置 1 主要包括固定板 2 ，气缸 3 、直线轴承 4 、活动铝板 5 、电机 6 、主动轴 7 、同步带轮 8 、同步带惰轮 9 、同步带固定板 10 等部件。

气缸 3 固定于固定板 2 的下表面中心位置上，四个直线轴承 4 固定于固定板 2 的四个角的位置上，分别支撑一导柱，导柱一端连接在活动铝板 5 上，导柱另一端垂直穿过固定板 2 上的直线轴承 4 。活动铝板 5 位于固定板 2 的上方，并由气缸 3 驱动活动铝板 5 和导柱在直线轴承 4 支撑下作垂直运动，实现对活动铝板 5 的顶升调节。

活动铝板 5 上固定有两块相互平行的同步带固定板 10 ，两块同步带固定板 10 上均安装有同步带轮 8 和同步带惰轮 9 ，两块同步带固定板 10 上的同步带轮 8 和同步带惰轮 9 之间啮合有同步带。两个同步带轮 8 分别设置在主动轴 7 的两端，主动轴 7 由电机 6 驱动进行转动，从而带动两个同步带轮 8 转动，经同步带进行带传动，使置于同步带上的工装箱实现了传送。 [ 0 019 ］新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本发明的保护范围。
