本发明提供了一种花样缝纫机及其旋梭机构，其中，该花样缝纫机的旋梭机构包括：能够转动的主动轴，该主动轴设置有主动同步带轮；从动轴，该从动轴设置有从动同步带轮；能够转动的反向轴，该反向轴设置有反向同步带轮；设置于反向轴上的旋梭；绕过主动同步带轮的同步带，该同步带的一端设置于从动同步带轮上，同步带的另一端设置于反向同步带轮上。本发明提供的花样缝纫机的旋梭机构，能够实现旋梭反向旋转，从而能够代替现有技术中花样缝纫机的摆梭机构，而且，该花样缝纫机的旋梭机构中，旋梭反向旋转，旋转方向不会改变，则避免了因旋转方向改变产生噪音和振动，从而减小了花样缝纫机在工作过程中产生的噪音和振动。



1 ．一种花样缝纫机的旋梭机构，其特征在于，包括：能够转动的主动轴（ 2 ) ，所述主动轴（ 2 ）设置有主动同步带轮（ 1 ) ; 从动轴（ 12 ) ，所述从动轴（ 12 ）设置有从动同步带轮（ 13 ) ; 能够转动的反向轴（ 4 ) ，所述反向轴（ 4 ）设置有反向同步带轮（ 10 ) ; 设置于所述反向轴（ 4 ）上的旋梭（ 3 ) ; 绕过所述主动同步带轮（ 1 ）的同步带（ 5 ) ，所述同步带（ 5 ）的一端设置于所述从动同步带轮（ 13 ）上，所述同步带（ 5 ）的另一端设置于所述反向同步带轮（ 10 ）上。

2 ．如权利要求 1 所述的花样缝纫机的旋梭机构，其特征在于，所述旋梭（ 3 ）位于所述反向轴（ 4 ）的一端。

3 ．如权利要求 1 所述的花样缝纫机的旋梭机构，其特征在于，还包括：用于张紧所述同步带（ 5 ）的张紧轮（ 6 ) ，支撑所述张紧轮（ 6 ）的张紧轮座（ 7 ）。

4 ．如权利要求 1 所述的花样缝纫机的旋梭机构，其特征在于，还包括：支撑所述张紧轮座（ 7 ）的调节支撑座（ 8 ) ，与所述调节支撑座（ 8 ）相连的支撑板（ 9 ）。

5 ．如权利要求 1 一 4 中任意一项所述的花样缝纫机的旋梭机构，其特征在于，还包括：设置于所述从动轴（ 12 ）两端的第一轴承，支撑所述第一轴承的第一轴承座（ 11 ) ; 设置于所述反向轴（ 4 ）一端的第二轴承，支撑所述第二轴承的第二轴承座；设置于所述主动轴（ 2 ）两端的第三轴承，支撑所述第三轴承的第三轴承座。

6 ．一种花样缝纫机，包括：机体，设置于所述机体上的旋梭机构；其特征在于，所述旋转机构为如权利要求 1 一 5 中任意一项所述的花样缝纫机的旋梭机构；所述主动轴（ 2 ）、所述从动轴（ 12 ）和所述反向轴（ 4 ）均设置于所述机体上。



本发明涉及花样缝纫机技术领域，更具体地说，涉及一种花样缝纫机及其旋梭机构。



花样缝纫机由其操作简单、节省人力等特点被广泛应用。目前，花样缝纫机采用摆梭机构。在花样缝纫机工作过程中，摆梭是摆动的，通常摆梭正转 180 。后，反转 180 。，在正转和反转转换过程中，会产生较大的噪音以及较大的振动。

综上所述，如何减小花样缝纫机在工作过程中产生的噪音和振动，是目前本领域技术人员函待解决的问题。



本发明的目的是提供一种花样缝纫机的旋梭机构，以减小花样缝纫机在工作过程中产生的噪音和振动。本发明的另一目的是提供一种具有上述花样缝纫机的旋梭机构的花样缝纫机。

为了实现上述目的，本发明提供如下技术方案：

一种花样缝纫机的旋梭机构，包括：

能够转动的主动轴，所述主动轴设置有主动同步带轮；

从动轴，所述从动轴设置有从动同步带轮；

能够转动的反向轴，所述反向轴设置有反向同步带轮；

设置于所述反向轴上的旋梭；

绕过所述主动同步带轮的同步带，所述同步带的一端设置于所述从动同步带轮上，所述同步带的另一端设置于所述反向同步带轮上。

优选的，上述花样缝纫机的旋梭机构中，所述旋梭位于所述反向轴的一端。

优选的，上述花样缝纫机的旋梭机构，还包括：用于张紧所述同步带的张紧轮，支撑所述张紧轮的张紧轮座。

优选的，上述花样缝纫机的旋梭机构，还包括：支撑所述张紧轮座的调节支撑座，与所述调节支撑座相连的支撑板。

优选的，上述花样缝纫机的旋梭机构，还包括：

设置于所述从动轴两端的第一轴承，支撑所述第一轴承的第一轴承座；

设置于所述反向轴一端的第二轴承，支撑所述第二轴承的第二轴承座；

设置于所述主动轴两端的第三轴承，支撑所述第三轴承的第三轴承座。

基于上述提供的花样缝纫机的旋梭机构，本发明还提供了一种花样缝纫机，包括：机体，设置于所述机体上的旋梭机构；其中，所述旋转机构为上述一项所述的花样缝纫机的旋梭机构；所述主动轴、所述从动轴和所述反向轴均设置于所述机体上。

本发明提供的花样缝纫机的旋梭机构的工作原理为：当主动轴转动时，带动同步带转动，将主动同步带轮的转动方向记为正向，同步带带动从动同步带轮正向转动以及反向同步带轮反向转动，则反向同步带轮就带动反向轴反向转动，即实现了旋梭的反向旋转。

本发明提供的花样缝纫机的旋梭机构，能够实现旋梭反向旋转，从而能够代替现有技术中花样缝纫机的摆梭机构，而且，该花样缝纫机的旋梭机构中，旋梭反向旋转，旋转方向不会改变，则避免了因旋转方向改变产生噪音和振动，从而减小了花样缝纫机在工作过程中产生的噪音和振动。



为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。



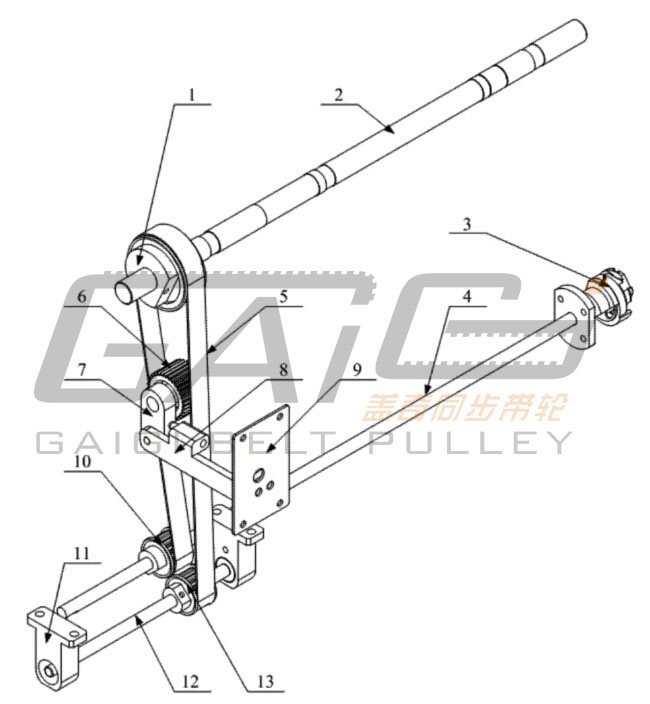

图 1 为本发明实施例提供的花样缝纫机的旋梭机构的结构示意图。

上图 1 中：

 为主动同步带轮、 2 为主动轴、 3 为旋梭、 4 为反向轴、 5 为同步带、 6 为张紧轮、 7 为张紧轮座、 8 为调节支撑座、 9 为支撑板、 10 为反向同步带轮、 H 为第一轴承座、 12 为从动轴、 13 为从动同步带轮。



本发明实施例提供了一种花样缝纫机的旋梭机构，减小了花样缝纫机在工作过程中产生的噪音和振动。

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明实施例提供的花样缝纫机的旋梭机构，包括：能够转动的主动轴 2 ，该主动轴 2 设置有主动同步带轮 1 ；从动轴 12 ，该从动轴 12 设置有从动同步带轮 13 ；能够转动的反向轴 4 ，该反向轴 4 设置有反向同步带轮 10 ；设置于反向轴 4 上的旋梭 3 ；绕过主动同步带轮 1 的同步带 5 ，同步带 5 的一端设置于从动同步带轮 13 上，同步带 5 的另一端设置于反向同步带轮 10 上。

本发明实施例提供的花样缝纫机的旋梭机构的工作原理为：当主动轴 2 转动时，带动同步带 5 转动，将主动同步带轮 1 的转动方向记为正向，同步带 5 带动从动同步带轮 13 正向转动以及反向同步带轮 10 反向转动，则反向同步带轮 10 带动反向轴 4 反向转动，即实现了旋梭 3 的反向旋转。

本发明实施例提供的花样缝纫机的旋梭机构，能够实现旋梭 3 反向旋转，从而能够代替现有技术中花样缝纫机的摆梭机构，而且，该花样缝纫机的旋梭机构中，旋梭 3 反向旋转，旋转方向不会改变，则避免了因旋转方向改变产生噪音和振动，从而减小了花样缝纫机在工作过程中产生的噪音和振动。

优选的，上述实施例提供的花样缝纫机的旋梭机构中，旋梭 3 设置于反向轴 4 的一端。这样，方便了旋梭 3 的梭尖勾线；同时减小反向轴 4 的长度以及占用的空间。

为了便于张紧同步带 5 ，上述实施例提供的花样缝纫机的旋梭机构，还包括：用于张紧同步带 5 的张紧轮 6 ，支撑张紧轮 6 的张紧轮座 7 。这样，无需调节同步带 5 的中心距，调节张紧轮 6 即可张紧同步带 5 ，从而方便了同步带 5 的张紧。

为了方便安装张紧轮 6 ，上述实施例提供的花样缝纫机的旋梭机构，还包括：支撑张紧轮座 7 的调节支撑座 8 ，与调节支撑座 8 相连的支撑板 9 。这样，方便了将张紧轮 6 固定在花样缝纫机的机体上，同时，可通过改变调节支撑座 8 的位置，来改变张紧轮 6 的位置。可以理解的是，支撑板 9 固定在花样缝纫机的机体上。具体的，张紧轮座 7 通过螺钉销和调节螺钉与调节支撑座 8 相连，螺钉销的轴线平行于张紧轮 6 的轴线，调节螺钉的轴线垂直于张紧轮 6 的轴线，通过螺钉销和调节螺钉共同作用实现张紧轮座 7 与调节支撑座 8 的连接，可通过调节调节螺钉来调节张紧轮 6 的位置。当然，张紧轮座 7 与调节支撑座 8 还存在其他的连接方式，并不局限于此。

优选的，上述实施例提供花样缝纫机的旋梭机构，还包括：设置于从动轴 12 两端的第一轴承，支撑第一轴承的第一轴承座 11 ；设置于反向轴 4 一端的第二轴承，支撑第二轴承的第二轴承座；设置于主动轴 2 两端的第三轴承，支撑第三轴承的第三轴承座。这样，通过轴承和轴承座实现了从动轴 12 、主动轴 2 和反向轴 4 的转动设置，结构较简单，安装较方便。需要说明的是，第一轴承座 11 、第二轴承座和第三轴承座均固定在花样缝纫机的机体上。可以理解的是，从动轴 12 可随从动同步带轮 13 转动，也可不随从动同步带轮 13 转动。上述采用第一轴承支撑从动轴 12 ，则从动轴 12 随从动同步带轮 13 转动。当从动轴 12 不随从动同步带轮 13 转动时，从动轴 12 可固定在机体上，从动轴 12 与从动同步带轮 13 之间转动配合，即从动同步带轮 13 转动时，从动轴 12 不发生转动。

上述实施例提供的花样缝纫机的旋梭机构，主动轴 2 用于与驱动部件连接，优先选择驱动部件为电机；旋梭 3 用于将底线和面线勾在一起。

基于上述实施例提供的花样缝纫机的旋梭机构，本发明实施例还提供了一种花样缝纫机，该花样缝纫机包括：机体，设置于机体上的旋梭机构；其中，所述旋转机构为上述实施例所述的花样缝纫机的旋梭机构；主动轴 2 、从动轴 12 和反向轴 4 均设置在机体上。

由于上述实施例提供的花样缝纫机的旋梭机构具有上述技术效果，本发明实施例提供的花样缝纫机具有上述花样缝纫机的旋梭机构，则本发明实施例提供的花样缝纫机也具有相应的技术效果，本文不再赘述。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本发明。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下，在其它实施例中实现。因此，本发明将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
