【申请号：201420133136.5；专利权人：绍兴汉翔精密机械制造有限公司；发明人：李鸣】

摘要：

本实用新型公开了一种高速双面小圆机下针筒传动装置，包括针筒、底座、针筒底座和同步带轮，同步带轮位于针筒底座下端，同步带轮通过第二轴承支撑在底座上，针筒底座通过第一轴承支撑在底座上，第一轴承一端抵住底座，另一端通过第一轴承盖固定，第二轴承一端抵住底座，另一端通过第二轴承盖固定，底座上端内缘设有第一凹槽，第一凹槽内设有弹簧，第一轴承盖的端部伸入第一凹槽内且抵住弹簧，底座下端内缘设有第二凹槽，第二轴承盖的端部伸入第二凹槽内，第二凹槽内设有减震垫。本实用新型的高速双面小圆机下针筒传动装置结构简单，生产成本低，震动小。

要求：
1 ．一种高速双面小圆机下针筒传动装置，其特征在于：包括针筒（ 1 ）、底座（ 2 ）、针筒底座（ 3 ）和同步带轮（ 6 ) ，所述同步带轮（ 6 ）位于针筒底座（ 3 ）下端，同步带轮（ 6 ）通过第二轴承（ 9 ）支撑在底座（ 2 ）上，所述针筒底座（ 3 ）通过第一轴承（ 5 ）支撑在底座（ 2 ）上，所述第一轴承（ 5 ）一端抵住底座（ 2 ) ，另一端通过第一轴承盖（ 4 ）固定，所述第二轴承（ 9 ）一端抵住底座（ 2 ) ，另一端通过第二轴承盖（ 41 ）固定，所述底座（ 2 ）上端内缘设有第一凹槽（ 21 ) ，所述第一凹槽（ 21 ）内设有弹簧（ 22 ) ，所述第一轴承盖（ 4 ）的端部伸入第一凹槽（ 21 ）内且抵住弹簧（ 22 ) ，所述底座（ 2 ）下端内缘设有第二凹槽（ 23 ) ，所述第二轴承盖（ 41 ）的端部伸入第二凹槽（ 23 ）内，所述第二凹槽（ 23 ）内设有减震垫（ 24 ）。
2 ．如权利要求 1 所述高速双面小圆机下针筒传动装置，其特征在于：所述针筒（ 1 ）和针筒底座（ 3 ）之间通过第一螺钉（ 7 ）连接，所述针筒底座（ 3 ）和同步带轮（ 6 ）之间通过第二螺钉（ 8 ）连接。

技术领域


本实用新型涉及针织机械技术领域，尤其是一种高速双面小圆机下针筒传动装置。

背景技术
现阶段，普通的高速双面小圆机，其下针筒传动装置都是采用一个轴承装在底座上，针筒底座由轴承进行轴向与径向的有效固定，同步带轮也由此轴承进行轴向与径向的有效固定。针筒底座与同步带轮通过螺钉连接，而且还与针筒定位配合后进行螺钉连接，这样外界动力带动同步带轮转动，就能带动针筒转动。
通过对以上传动结构加以分析，轴承本身并不是很厚，要同时固定针筒底座和同步带轮，给针筒传动的稳定性带来了严重的影响，从而导致下针筒松动过大，同时震动也加剧，与上针盖不能有效的同步，严重影响了织物的编织，有待改进。

实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种结构简单，生产成本低，震动小的高速双面小圆机下针筒传动装置。
为达到上述目的，本实用新型的技术方案是：一种高速双面小圆机下针筒传动装置，包括针筒、底座、针筒底座和同步带轮，所述同步带轮位于针筒底座下端，同步带轮通过第二轴承支撑在底座上，所述针筒底座通过第一轴承支撑在底座上，所述第一轴承一端抵住底座，另一端通过第一轴承盖固定，所述第二轴承一端抵住底座，另一端通过第二轴承盖固定，所述底座上端内缘设有第一凹槽，所述第一凹槽内设有弹簧，所述第一轴承盖的端部伸入第一凹槽内且抵住弹簧，所述底座下端内缘设有第二凹槽，所述第二轴承盖的端部伸入第二凹槽内，所述第二凹槽内设有减震垫。
进一步，所述针筒和针筒底座之间通过第一螺钉连接，所述针筒底座和同步带轮之间通过第二螺钉连接。
本实用新型的有益效果是：进行编织织物时，外界动力带动同步带轮转动，由于同步带轮与针筒底座通过第二螺钉连接，同步带轮由第二轴承支撑，第二轴承盖抵住第二轴承并通过减震垫减小了震动，运行平稳；针筒底座和针筒通过第一螺钉连接，针筒底座通过第一轴承支撑，第一轴承盖抵住第一轴承并通过弹簧减震，运行平稳，这样同步带轮转动就能带动针筒的转动。
由于用第一轴承和第二轴承分别支撑针筒底座和同步带轮，并分别通过弹簧和减震垫消除震动，相比一个轴承作为支撑点，该改进大大增加了传动的稳定性，使上针盖与下针筒能始终保持同步，最终保证了织物的质量。

附图说明

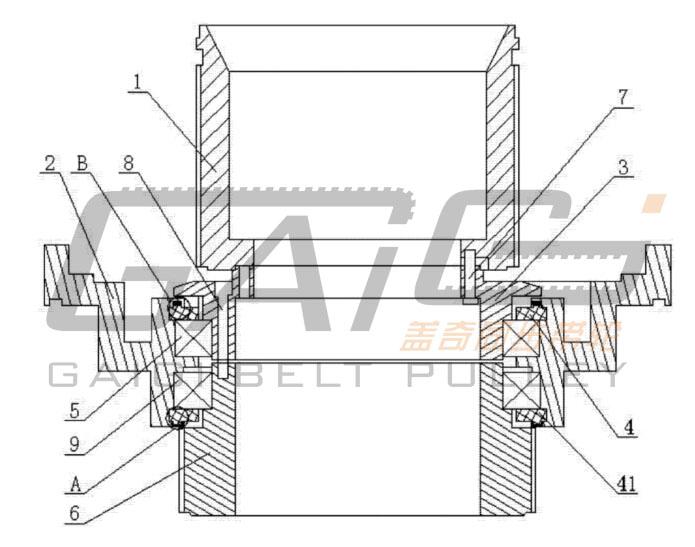

图 1 为本实用新型的结构示意图；

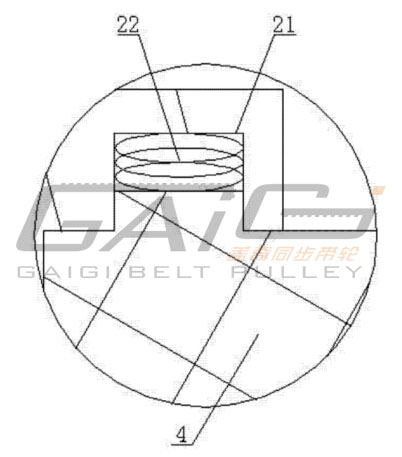

图 2 为图 1 中 A 处的放大图；

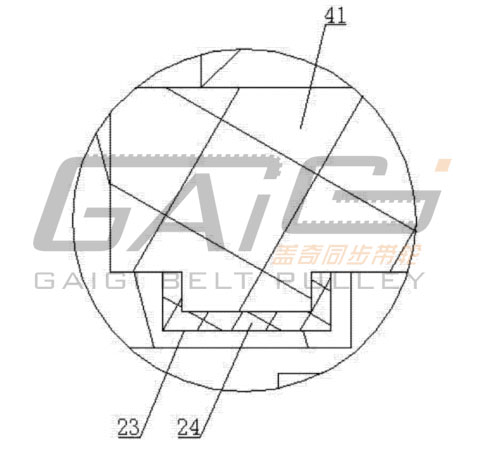

图 3 为图 1 中 B 处的放大图。
图中：针筒 1 、底座 2 、第一凹槽 21 、弹簧 22 、第二凹槽 23 、减震垫 24 、针筒底座 3 、第一轴承盖 4 、第二轴承盖 41 、第一轴承 5 、同步带轮 6 、第一螺钉 7 、第二螺钉 8 、第二轴承 9 。

具体实施方式
下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。
如图 1 一图 3 所示，一种高速双面小圆机下针筒传动装置，包括针筒 1 、底座 2 、针筒底座 3 和同步带轮 6 ，所述同步带轮 6 位于针筒底座 3 下端，同步带轮 6 通过第二轴承 9 支撑在底座 2 上，所述针筒底座 3 通过第一轴承 5 支撑在底座 2 上，所述第一轴承 5 一端抵住底座 2 ，另一端通过第一轴承盖 4 固定，所述第二轴承 9 一端抵住底座 2 ，另一端通过第二轴承盖 41 固定，所述底座 2 上端内缘设有第一凹槽 21 ，所述第一凹槽 21 内设有弹簧 22 ，所述第一轴承盖 4 的端部伸入第一凹槽 21 内且抵住弹簧 22 ，所述底座 2 下端内缘设有第二凹槽 23 ，所述第二轴承盖 41 的端部伸入第二凹槽 23 内，所述第二凹槽 23 内设有减震垫 24 。
所述针筒 1 和针筒底座 3 之间根据相应配合要求用第一螺钉 7 紧定，所述针筒底座 3 和同步带轮 6 之间通过第二螺钉 8 紧定。
本实用新型更改底座 2 的结构，使其上能安装第一轴承 5 、第二轴承 9 、弹簧 22 和减震垫 24 ，增加了针筒底座 3 和第一轴承 5 的接触长度，使第一轴承 5 能完全固定在针筒底座 3 的安装面上，并通过弹簧 22 吸收来自第一轴承 5 的震动；增加了同步带轮 6 与第二轴承 9 的接触长度，使第二轴承 9 能完全固定在同步带轮 6 的安装面上，并通过减震垫 24 吸收来自第二轴承 9 的震动，此举大大提高了传动的稳定性。
