【申请号：201420586819.6；专利权人：沈阳峰点科技有限公司；发明人：张晓卫、崔光、崔光珠】

摘要：
本实用新型是一种手动医用 X 射线束光器的叶片运动装置。两个叶片分别固定在四边形同步带的对边上，随同步带拉动而作相向或反向运动。同步带拉动的方向决定了叶片的张开和闭合。拉动手柄，叶片在运动的同时拨动圆环绕其轴心转动，利用圆环上互为对称的弧形坡道抬起或落下遮片支杆，进而撬动遮片随着叶片的运动同步张开或闭合。

要求：
1 一种手动医用 X 射线限束器的叶片运动装置，其特征在于：它由导轨（ 1 ）、拨动片 ( 103 ）、拨动杆（ 105 ）、 U 形槽（ 106 ）、遮片支杆（ 4 ）、弧形坡道（ 5 ）、遮片（ 6 ）、圆环（ 15 ）、叶片一（ 101 ）、叶片二（ 102 ）、连接板（ 9 ）、滑轮（ 11 ）、同步带（ 12 ）、手柄（ 13 ）组成，叶片一（ 101 ) 和叶片二（ 102 ）安装在导轨（ 1 ）上，可以沿导轨（ 1 ）滑动，封闭的同步带（ 12 ）套在由四个滑轮（ 11 ）构成的四边形框架内，并可以沿这个四边形框架转动，叶片一（ 101 ）安装有带 U 形槽（ 106 ）的拨动片（ 103 ) ，叶片一（ 101 ）通过手柄（ 13 ）固定在四边形同步带（ 12 ）的一个边上，叶片二（ 102 ）通过连接板（ 9 ）固定在四边形同步带（ 12 ）的另一个边上，且此边与叶片一（ 101 ）固定在同步带（ 12 ）的边相对而不相邻，圆环（ 15 ）上有拨动杆（ 105 ）和两个沿圆环 ( 15 ）轴向完全对称的弧形坡道（ 5 ) ，两个遮片（ 6 ）的遮片支杆（ 4 ）分别搭在两个对称的弧形坡道（ 5 ）上，拨动杆（ 105 ）插入拨动片（ 103 ）的 U 形槽（ 106 ）内。
2 ．根据权利要求 1 所述的手动医用 X 射线限束器的叶片运动装置，其特征在于：遮片支杆（ 4 ）重合在遮片（ 6 ）的纵向中心线上，固定于遮片（ 6 ）的尾端。
3 ．根据权利要求 1 和 2 所述的手动医用 X 射线限束器的叶片运动装置，其特征在于：圆环（ 15 ）上设有拨动杆（ 105 ）和互为对称的两个弧形坡道（ 5 ) ，拨动杆（ 105 ）推动圆环（ 15 ) 转动，弧形坡道（ 5 ）伴随圆环（ 15 ）转动，使分别搭在这两个互为对称弧形坡道（ 5 ）上的遮片支杆（ 4 ）同时抬起或落下，撬动两个遮片（ 6 ）的开口闭合或张开。
 4 ．根据权利要求 1 、 2 或 3 所述的手动医用 X 射线限束器的叶片运动装置，其特征在于：拨动片（ 103 ）随叶片一（ 101 ）同向运动，且拨动片（ 103 ）上的 U 形槽（ 106 ）在运动时拨动圆环（ 15 ）上的拨动杆（ 105 ) ，使其在 U 形槽（ 106 ）内作沿圆环（ 15 ）方向的运动，带动圆环（ 15 ) 绕其固有轴心转动。
5 ．根据权利要求 1 、 2 、 3 或 4 所述的手动医用 X 射线限束器的叶片运动装置，其特征在于：反时针拉动手柄（ 13 ) ，同步带（ 12 ）在由四个滑轮（ 11 ）构成的框架内反时针转动，拉动叶片一（ 101 ）和叶片二（ 102 ）沿同步带（ 12 ）运动方向对称离开，拨动片（ 103 ）随叶片一 ( 101 ）同向运动，其 U 形槽（ 106 ）拉动拨动杆（ 105 ) ，让拨动杆（ 105 ）带动圆环（ 15 ）绕其轴心反时针转动，两个互为对称的弧形坡道（ 5 ）伴随圆环（ 15 ）同向转动，使分别搭在两个对称弧形坡道（ 5 ）上的遮片支杆（ 4 ）沿弧形坡道（ 5 ）同时对称落下，撬动两个遮片（ 6 ）的开口张开。
6 ．根据权利要求 1 、 2 、 3 或 4 所述的手动医用 X 射线限束器的叶片运动装置，其特征在于：顺时针拉动手柄（ 13 ) ，同步带（ 12 ）在由四个滑轮（ 11 ）构成的框架内顺时针转动，拉动叶片一（ 101 ）和叶片二（ 102 ）沿同步带（ 12 ）运动方向对称闭合，拨动片（ 103 ）随叶片一 ( 101 ）同向运动，其 U 形槽（ 106 ）拉动拨动杆（ 105 ) ，让拨动杆（ 105 ）带动圆环（ 15 ）绕其轴心顺时针转动，两个互为对称的弧形坡道（ 5 ）伴随圆环（ 15 ）同向转动，使分别搭在两个对称弧形坡道（ 5 ）上的遮片支杆（ 4 ）沿弧形坡道（ 5 ）同时对称抬起，撬动两个遮片（ 6 ）的开口闭合。

技术领域
本实用新型属于手动医用 X 射线限束器的叶片运动装置。

背景技术
医用 X 射线限束器在临床放射诊断设备上用于 x 射线的约束。限束器定位的一致性和对称性，会影响卧位和立位 X 射线摄影的位置准确度，决定了投照的解剖位置，关系到受 X 射线照射的病人以最少的辐射剂量获得满足临床诊断要求的图像。限束器窗口遮片的设置可以改善入射 X 射线质量，进而提高图像分辨率。
现有手动限束器通常采用齿轮传动的结构实现叶片的开合，其缺点在于齿轮咬合的间隙导致限束器叶片在垂直位置时由于叶片重力的影响产生位移偏差，改变了 X 射线的投照方向，影响图像质量。

实用新型内容
本实用新型提供了一种手动医用 x 射线限束器叶片与遮片同步运动的装置，目的在于实现限束器叶片在同一平面运动，克服叶片重力对限束器定位精度的影响，通过联动叶片与遮片的同步张开或闭合，提高投照区域的入射 X 射线质量。
图 1 是本实用新型涉及的限束器叶片打开状态结构图。叶片一和叶片二安装在导轨上，可以沿导轨滑动。封闭的同步带套在由四个滑轮构成的四边形框架内，并可以沿这个四边形框架转动。叶片一安装带有 U 形槽的拨动片，叶片一通过手柄固定在四边形同步带的一个边上。叶片二通过连接板固定在四边形同步带的另一个边上，且此边与叶片一固定在同步带的边相对而不相邻。圆环上有拨动杆和两个沿圆环轴向完全对称的弧形坡道，两个遮片的遮片支杆分别搭在两个对称的弧形坡道上。圆环上的拨动杆插入叶片一上拨动片的 U 形槽内。在叶片一沿导轨拉动时，拨动片的 U 形槽拨动圆环上的拨动杆作沿圆环方向的运动，带动圆环也绕其轴心转动。遮片上设有遮片支杆。在圆环转动过程中，圆环上互为对称的两个弧形坡道分别将两个遮片支杆同时抬起或落下，撬动遮片，使两个遮片的开口趋向闭合或打开。
本实用新型的有益效果是：限束器的一对叶片分别固定在四边形同步带的一组对边上，在限束器处于垂直位置时，叶片产生的重力可以互相抵消，叶片在行程的每个位置都是平衡的。遮片通过叶片一上的拨动片拨动圆环上的拨动杆使圆环转动而随叶片同步开合。这些设计对提高限束器定位的一致性、准确性和减少散射线有物理上的作用。

附图说明

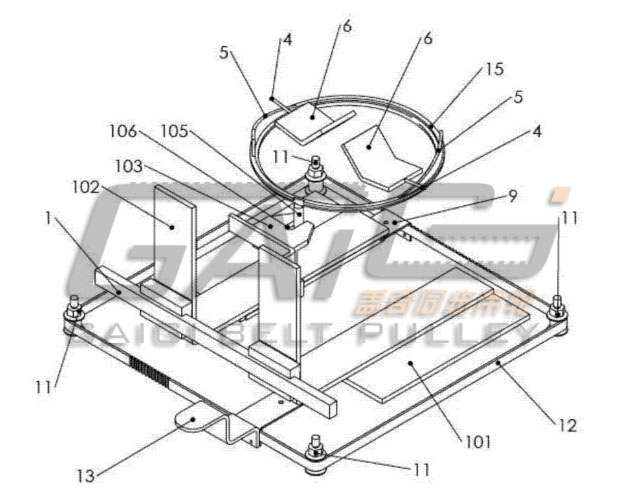

图 1 限束器叶片张开状态结构图。

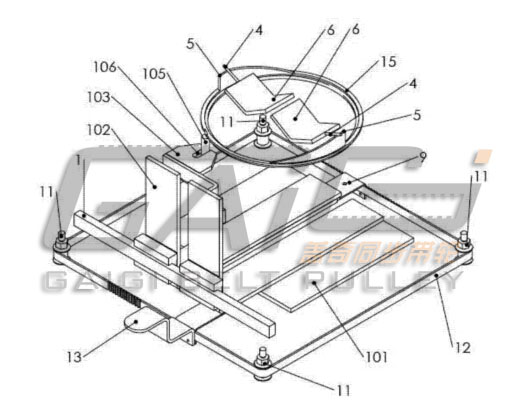

图 2 限束器叶片闭合状态结构图。

图号说明
1 导轨 103 拨动片、 105 拨动杆、  106 U 形槽、  4 遮片支杆、 5 弧形坡道、 6 遮片、15 圆环、 101  叶片一、102 叶片二、 9 连接板、11 滑轮、12 同步带、l3手柄。

具体实施方式
如图 1 和图 2 ，限束器叶片运动装置由导轨 1 、拨动片 103 、拨动杆 105 、 U 形槽 106 、遮片支杆 4 、弧形坡道 5 、遮片 6 、圆环 15 、叶片一 101 、叶片二 102 、连接板 9 、滑轮 11 、同步带 12 、手柄 13 组成。叶片一 101 和叶片二 102 连接在导轨 1 上，通过滑块在导轨 1 上滑动。一个封闭的同步带 12 套在由四个滑轮 H 构成的四边形框架内，可以在这个框架内顺时针或反时针拉动。
遮片支杆 4 重合在遮片 6 的纵向中心线上，固定于遮片 6 的尾端。
圆环 15 上设有拨动杆 105 和互为对称的两个弧形坡道 5 ，拨动杆 105 推动圆环 15 转动，弧形坡道 5 伴随圆环 15 转动，使分别搭在这两个互为对称弧形坡道 5 上的遮片支杆 4 同时抬起或落下，撬动两个遮片 6 的开口闭合或张开。
拨动片 103 随叶片一 101 同向运动，且拨动片 103 上的 u 形槽 106 在运动时拨动圆环 15 上的拨动杆 105 ，使其在 U 形槽 106 内作沿圆环 15 方向的运动，带动圆环 15 绕其固有轴心转动。
图中相同标号表示结构相同且功能相同的部件。
图中示意性地表示出了与本实用新型相关的部分，并不完全代表产品的实际结构。
本实用新型实施例中的同步带 12 ，仅是为举例解释本设计结构的实现，可以理解为不限于此的具有相同功能和类似结构的闭环传动部件。
本文中“反时针”、“顺时针”、“落下”、“抬起”仅用于针对附图描述相关部件的相对位置关系，并不限定这些部件的绝对位置。
限束器实现叶片与遮片同步开合的
具体步骤如下：
反时针拉动手柄 13 ，同步带 12 在由四个滑轮 H 构成的框架内反时针转动，拉动叶片一 101 和叶片二 102 沿同步带 12 运动方向对称离开，拨动片 103 随叶片一 101 同向运动，其 U 形槽 106 拉动拨动杆 105 ，让拨动杆 105 带动圆环 15 绕其轴心反时针转动，两个互为对称的弧形坡道 5 伴随圆环 15 同向转动，使分别搭在两个对称弧形坡道 5 上的遮片支杆 4 沿弧形坡道 5 同时对称落下，撬动两个遮片 6 的开口张开；
12 ）顺时针拉动手柄 13 ，同步带 12 在由四个滑轮 H 构成的框架内顺时针转动，拉动叶片一 101 和叶片二 102 沿同步带 12 运动方向对称闭合，拨动片 103 随叶片一 101 同向运动，其 U 形槽 106 拉动拨动杆 105 ，让拨动杆 105 带动圆环 15 绕其轴心顺时针转动，两个互为对称的弧形坡道 5 伴随圆环 15 同向转动，使分别搭在两个对称弧形坡道 5 上的遮片支杆 4 沿弧形坡道 5 同时对称抬起，撬动两个遮片 6 的开口闭合。
