【申请号：201420755239.5；专利权人：济南德佳机器有限公司；发明人：李勇利】

摘要：
本实用新型提供一种塑料门窗焊接机出料装置的升降机构，包括平行设置的前连杆和后连杆，前连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，后连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，前连杆与同步带输送装置机架的铰接点和后连杆与同步带输送装置机架的铰接点的连线与前连杆与塑料门窗焊接机上机架架身的铰接点和后连杆与塑料门窗焊接机上机架架身的铰接点的连线平行，驱动缸的缸体与塑料门窗焊接机上机架架身铰接，驱动缸的活塞杆与同步带输送装置机架铰接。本实用新型结构简单，升降效果好。本实用新型还提供另外一种塑料门窗焊接机出料装置的升降机构。

要求：
1 一种塑料门窗焊接机出料装置的升降机构，其特征在于：包括平行设置的前连杆和后连杆，前连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，后连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，前连杆与同步带输送装置机架的铰接点和后连杆与同步带输送装置机架的铰接点的连线与前连杆与塑料门窗焊接机上机架架身的铰接点和后连杆与塑料门窗焊接机上机架架身的铰接点的连线平行，驱动缸的缸体与塑料门窗焊接机上机架架身铰接，驱动缸的活塞杆与同步带输送装置机架铰接。
 2 一种塑料门窗焊接机出料装置的升降机构，其特征在于：包括平行设置的前连杆和后连杆，前连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，后连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，前连杆与同步带输送装置机架的铰接点和后连杆与同步带输送装置机架的铰接点的连线与前连杆与塑料门窗焊接机上机架架身的铰接点和后连杆与塑料门窗焊接机上机架架身的铰接点的连线平行，驱动缸的活塞杆与塑料门窗焊接机上机架架身铰接，驱动缸的缸体与同步带输送装置机架铰接。
3 ．根据权利要求 1 或 2 所述的塑料门窗焊接机出料装置的升降机构，其特征在于：驱动缸为气缸或液压缸。
4 ．根据权利要求 1 或 2 所述的塑料门窗焊接机出料装置的升降机构，其特征在于：前连杆所处直线与活塞杆所处直线相交。

技术领域
本实用新型涉及塑料门窗焊接机，具体涉及塑料门窗焊接机出料装置的升降机构。

背景技术
塑料门窗焊接机的出料装置为同步带输送装置，其包括主动同步带轮、从动同步带轮、缠绕于主动同步带轮和从动同步带轮上的同步带以及同步带输送装置的机架。目前，塑料门窗焊接机的出料装置两端都有气缸带动，这样既增加了成本，又使得整个支撑结构体积增大，占用空间，而且两个气缸的同步性没法保证。

发明内容
本实用新型要解决的技术问题是提供一种塑料门窗焊接机出料装置的升降机构，结构简单、升降效果好。
为了解决上述技术问题，本实用新型的技术方案为：
一种塑料门窗焊接机出料装置的升降机构，包括平行设置的前连杆和后连杆，前连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，后连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，前连杆与同步带输送装置机架的铰接点和后连杆与同步带输送装置机架的铰接点的连线与前连杆与塑料门窗焊接机上机架架身的铰接点和后连杆与塑料门窗焊接机上机架架身的铰接点的连线平行，驱动缸的缸体与塑料门窗焊接机上机架架身铰接，驱动缸的活塞杆与同步带输送装置机架铰接。
一种塑料门窗焊接机出料装置的升降机构，包括平行设置的前连杆和后连杆，前连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，后连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，前连杆与同步带输送装置机架的铰接点和后连杆与同步带输送装置机架的铰接点的连线与前连杆与塑料门窗焊接机上机架架身的铰接点和后连杆与塑料门窗焊接机上机架架身的铰接点的连线平行，驱动缸的活塞杆与塑料门窗焊接机上机架架身铰接，驱动缸的缸体与同步带输送装置机架铰接。
上述塑料门窗焊接机出料装置的升降机构，驱动缸为气缸或液压缸。
上述塑料门窗焊接机出料装置的升降机构，前连杆所处直线与活塞杆所处直线相交。
当焊接结束需要输送成窗时，驱动缸活塞杆动作，在前连杆和后连杆的支撑作用下，驱动同步带输送装置机架抬起，与传输台高度相同，将成窗输送到传输台。本实用新型克服了现有技术采用前后两个气缸造成无法同步的问题，结构简单，升降效果好。

附图说明
下面结合附图对本实用新型进一步详细的描述

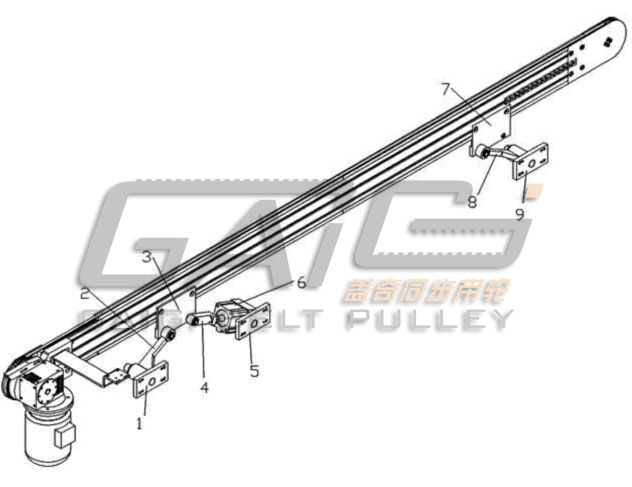

图 1 为本实用新型的结构示意图。

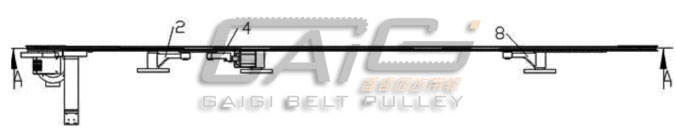

图 2 为图 1 的俯视图。

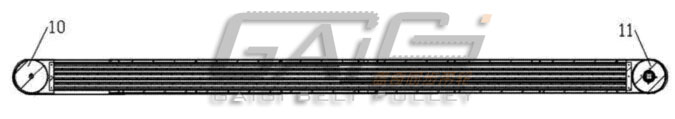

图 3 为图 2 中 A 一 A 视图。

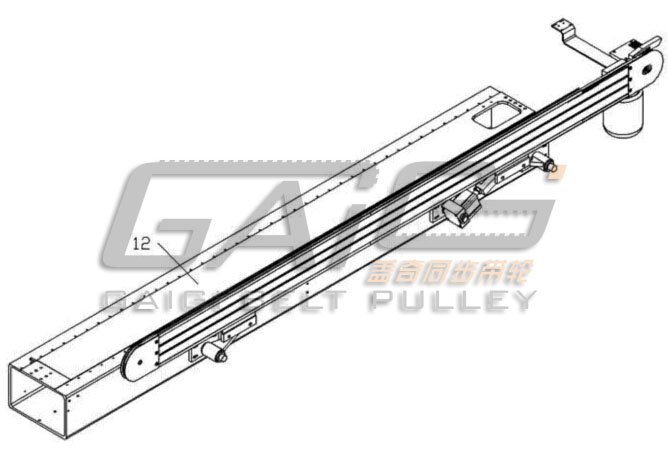

图 4 为本实用新型安装示意图。
图中： 1 连接板， 2 前连杆， 3 连接板， 4 活塞杆， 5 连接板， 6 缸体， 7 连接板， 8 后连杆， 9 连接板， 10 主动同步带轮， H 从动同步带轮， 12 上机架架身。

具体实施方式
如图 1 至图 4 所示，一种塑料门窗焊接机出料装置的升降机构，包括平行设置的前连杆 2 和后连杆 8 。前连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身铰接，后连杆两端分别与同步带输送装置机架和塑料门窗焊接机上机架架身 12 铰接。前连杆与同步带输送装置机架的铰接点和后连杆与同步带输送装置机架的铰接点的连线与前连杆与塑料门窗焊接机上机架架身的铰接点和后连杆与塑料门窗焊接机上机架架身的铰接点的连线平行。驱动缸的缸体 6 与塑料门窗焊接机上机架架身铰接，驱动缸的活塞杆 4 与同步带输送装置机架铰接，或者，驱动缸的活塞杆与塑料门窗焊接机上机架架身铰接，驱动缸的缸体与同步带输送装置机架铰接。各交接点均设置于连接板 1 、连接板 3 、连接板 5 、连接板 7 和 9 连接板上。
具体地，驱动缸为气缸或液压缸。
具体地，前连杆所处直线与活塞杆所处直线相交。
塑料门窗焊接机的出料装置为同步带输送装置，其包括主动同步带轮 10 、从动同步带轮 11 、缠绕于主动同步带轮和从动同步带轮上的同步带以及同步带输送装置机架。
本实用新型通过一个驱动缸驱动带动成窗起料，大大缩小了塑料门窗焊接机的出料装置所占用空间，减少气缸数量，更能实现同步，是的整个系统结构工作性能有很大提高。本实用新型结构简单、制造加工方便、生产成本低，操作方便。
