一种电动画框幕



【授权公告号：CN206833138U；申请权利人： 孙俊华; 发明设计人： 孙俊华;】



摘要：



本实用新型公开了一种电动画框幕，包括装饰外框、型材框架、上卷轴、下卷轴、限位器、限位螺丝、后盖板、幕面、电机、同步带轮、同步带。所述的幕面为一个封闭的环形结构，套在上卷轴、下卷轴上，电机带动第一同步带轮，由同步带带动第二同步带轮、下卷轴转动，下卷轴带动幕面在上卷轴之间做环形运动，使幕面正、反两个显示面循环使用，装饰外框可以更换不同风格的形状固定在型材框架上。



主权项：



一种电动画框幕，包括装饰外框（1）、型材框架（2）、下卷轴（3）、第一螺丝（4）、型材框架左下固定座（5）、限位器（6）、第二螺丝（7）、下卷轴左固定座（8）、第一螺母（9）、装饰外框左固定座（10）、装饰外框左固定轴（11）、第三螺丝（12）、左限位螺丝（13）、左限位螺母（14）、左限位调节座（15）、第四螺丝（16）、限位器固定座（17）、第五螺丝（18）、型材框架左上固定座（19）、上卷轴（20）、上卷轴左连接器（21）、第六螺丝（22）、上卷轴左固定座（23）、第二螺母（24）、第一轴承（25）、后盖板（26）、第七螺丝（27）、幕面（28）、第二轴承（29）、上卷轴右连接器（30）、第八螺丝（31）、上卷轴右固定座（32）、第三螺母（33）、型材框架右上固定座（34）、第九螺丝（35）、装饰外框右固定轴（36）、第十螺丝（37）、装饰外框右固定座（38）、第十一螺丝（39）、型材框架右下固定座（40）、电机（41）、第十二螺丝（42）、第一同步带轮（43）、第十三螺丝（44）、右限位螺丝（45）、右限位螺母（46）、右限位调节座（47）、第四螺母（48）、下卷轴右固定座（49）、第五螺母（50）、第十四螺丝（51）、同步带（52）、第二同步带轮（53）、第三轴承（54）、下卷轴右连接器（55）；其特征在于：所述的第一螺丝（4）、第五螺丝（18）、第九螺丝（35）、第十一螺丝（39）分别将型材框架左下固定座（5）、型材框架左上固定座（19）、型材框架右上固定座（34）、型材框架右下固定座（40）固定在型材框架（2）的左右两边内侧；所述的装饰外框左固定座(10)、装饰外框右固定座(38)分别用第三螺丝(12)、第十螺丝(37)固定在型材框架(2)的左右两边的内侧，采用开口结构；所述的下卷轴(3)左端固定：限位器(6)套入限位器固定座(17)中，限位器固定座(17)与下卷轴(3)连接，限位器(6)左端与下卷轴左固定座(8)连接，第二螺丝(7)和第一螺母(9)将下卷轴左固定座(8)固定在型材框架(2)的左下方内侧；所述的第四螺丝(16)将左限位调节座(15)固定在型材框架(2)上，并位于下卷轴左固定座(8)的上方，并由左限位螺母(14)锁紧；所述的下卷轴(3)右端固定：下卷轴右连接器(55)右侧与下卷轴(3)右侧连接，右侧套入第三轴承(54)，插入下卷轴右固定座(49)轴承孔中，第二同步带轮(53)套入下卷轴右连接器(55)右侧轴上，电机(41)用第十二螺丝(42)固定在下卷轴右固定座(49)上，套入第一同步带轮(43)，同步带(52)分别套在第二同步带轮(53)和第一同步带轮(43)上，下卷轴右固定座(49)由第十四螺丝(51)和第五螺母(50)固定在型材框架(2)的右边内侧；所述的第十三螺丝(44)将右限位调节座(47)固定在型材框架(2)上，并位于下卷轴右固定座(49)的上方，用于调节下卷轴(3)右边到上卷轴(20)的距离，并由右限位螺母(46)锁紧；所述的上卷轴(20)左端固定：上卷轴左连接器(21)左端插入第一轴承(25)，右端与上卷轴(20)连接，第一轴承(25)套入上卷轴左固定座(23)中，上卷轴左固定座(23)由第六螺丝(22)与第二螺母(24)固定在型材框架(2)的左上方内侧；所述的上卷轴(20)右端固定：上卷轴右连接器(30)右端插入第二轴承(29)，左端与上卷轴(20)连接，第二轴承(29)套入上卷轴右固定座(32)中，上卷轴右固定座(32)由第八螺丝(31)与第三螺母(33)固定在型材框架(2)的右上方内侧；所述的第七螺丝(27)将后盖板(26)固定在型材框架(2)上；所述的装饰外框左固定轴(11)、装饰外框右固定轴(36)、固定在装饰外框(1)上，并可拆卸，装饰外框(1)紧贴型材框架(2)由上往下滑动，使装饰外框(1)左、右固定轴分别和装饰外框(1)左、右固定座U形槽扣紧；所述的幕面(28)为一个封闭的环形结构，套在上卷轴(20)、下卷轴(3)上，电机(41)带动第一同步带轮(43)，由同步带(52)带动第二同步带轮(53)、下卷轴(3)转动，下卷轴(3)带动幕面(28)在上卷轴(20)之间做环形运动，幕面(28)正、反两个显示面循环使用。



要求：

1.一种电动画框幕，包括装饰外框（1）、型材框架（2）、下卷轴（3）、第一螺丝（4）、型材框架左下固定座（5）、限位器（6）、第二螺丝（7）、下卷轴左固定座（8）、第一螺母（9）、装饰外框左固定座（10）、装饰外框左固定轴（11）、第三螺丝（12）、左限位螺丝（13）、左限位螺母（14）、左限位调节座（15）、第四螺丝（16）、限位器固定座（17）、第五螺丝（18）、型材框架左上固定座（19）、上卷轴（20）、上卷轴左连接器（21）、第六螺丝（22）、上卷轴左固定座（23）、第二螺母（24）、第一轴承（25）、后盖板（26）、第七螺丝（27）、幕面（28）、第二轴承（29）、上卷轴右连接器（30）、第八螺丝（31）、上卷轴右固定座（32）、第三螺母（33）、型材框架右上固定座（34）、第九螺丝（35）、装饰外框右固定轴（36）、第十螺丝（37）、装饰外框右固定座（38）、第十一螺丝（39）、型材框架右下固定座（40）、电机（41）、第十二螺丝（42）、第一同步带轮（43）、第十三螺丝（44）、右限位螺丝（45）、右限位螺母（46）、右限位调节座（47）、第四螺母（48）、下卷轴右固定座（49）、第五螺母（50）、第十四螺丝（51）、同步带（52）、第二同步带轮（53）、第三轴承（54）、下卷轴右连接器（55）；其特征在于：所述的第一螺丝（4）、第五螺丝（18）、第九螺丝（35）、第十一螺丝（39）分别将型材框架左下固定座（5）、型材框架左上固定座（19）、型材框架右上固定座（34）、型材框架右下固定座（40）固定在型材框架（2）的左右两边内侧；所述的装饰外框左固定座(10)、装饰外框右固定座(38)分别用第三螺丝(12)、第十螺丝(37)固定在型材框架(2)的左右两边的内侧，采用开口结构；所述的下卷轴(3)左端固定：限位器(6)套入限位器固定座(17)中，限位器固定座(17)与下卷轴(3)连接，限位器(6)左端与下卷轴左固定座(8)连接，第二螺丝(7)和第一螺母(9)将下卷轴左固定座(8)固定在型材框架(2)的左下方内侧；所述的第四螺丝(16)将左限位调节座(15)固定在型材框架(2)上，并位于下卷轴左固定座(8)的上方，并由左限位螺母(14)锁紧；所述的下卷轴(3)右端固定：下卷轴右连接器(55)右侧与下卷轴(3)右侧连接，右侧套入第三轴承(54)，插入下卷轴右固定座(49)轴承孔中，第二同步带轮(53)套入下卷轴右连接器(55)右侧轴上，电机(41)用第十二螺丝(42)固定在下卷轴右固定座(49)上，套入第一同步带轮(43)，同步带(52)分别套在第二同步带轮(53)和第一同步带轮(43)上，下卷轴右固定座(49)由第十四螺丝(51)和第五螺母(50)固定在型材框架(2)的右边内侧；所述的第十三螺丝(44)将右限位调节座(47)固定在型材框架(2)上，并位于下卷轴右固定座(49)的上方，用于调节下卷轴(3)右边到上卷轴(20)的距离，并由右限位螺母(46)锁紧；所述的上卷轴(20)左端固定：上卷轴左连接器(21)左端插入第一轴承(25)，右端与上卷轴(20)连接，第一轴承(25)套入上卷轴左固定座(23)中，上卷轴左固定座(23)由第六螺丝(22)与第二螺母(24)固定在型材框架(2)的左上方内侧；所述的上卷轴(20)右端固定：上卷轴右连接器(30)右端插入第二轴承(29)，左端与上卷轴(20)连接，第二轴承(29)套入上卷轴右固定座(32)中，上卷轴右固定座(32)由第八螺丝(31)与第三螺母(33)固定在型材框架(2)的右上方内侧；所述的第七螺丝(27)将后盖板(26)固定在型材框架(2)上；所述的装饰外框左固定轴(11)、装饰外框右固定轴(36)、固定在装饰外框(1)上，并可拆卸，装饰外框(1)紧贴型材框架(2)由上往下滑动，使装饰外框(1)左、右固定轴分别和装饰外框(1)左、右固定座U形槽扣紧；所述的幕面(28)为一个封闭的环形结构，套在上卷轴(20)、下卷轴(3)上，电机(41)带动第一同步带轮(43)，由同步带(52)带动第二同步带轮(53)、下卷轴(3)转动，下卷轴(3)带动幕面(28)在上卷轴(20)之间做环形运动，幕面(28)正、反两个显示面循环使用。



一种电动画框幕

技术领域



本实用新型涉及一种投影幕，尤其涉及一种电动画框幕。



背景技术



现有的画框幕都是单张的，固定在墙体上后，通常只能做一种画面规格的投影显示，空间利用率不高。



实用新型内容



本实用新型的目的：提供一种电动画框幕，采用装饰外框，型材框架，上卷轴，下卷轴，限位器，限位螺丝，后盖板，幕面，电机，同步带轮，同步带，相结合的方式以解决现有技术的不足。



为了实现上述目的，本实用新型的技术方案是：



一种电动画框幕，包括装饰外框、型材框架、下卷轴、第一螺丝、型材框架左下固定座、限位器、第二螺丝、下卷轴左固定座、第一螺母、装饰外框左固定座、装饰外框左固定轴、第三螺丝、左限位螺丝、左限位螺母、左限位调节座、第四螺丝、限位器固定座、第五螺丝、型材框架左上固定座、上卷轴、上卷轴左连接器、第六螺丝、上卷轴左固定座、第二螺母、第一轴承、后盖板、第七螺丝、幕面、第二轴承、上卷轴右连接器、第八螺丝、上卷轴右固定座、第三螺母、型材框架右上固定座、第九螺丝、装饰外框右固定轴、第十螺丝、装饰外框右固定座、第十一螺丝、型材框架右下固定座、电机、第十二螺丝、第一同步带轮、第十三螺丝、右限位螺丝、右限位螺母、右限位调节座、第四螺母、下卷轴右固定座、第五螺母、第十四螺丝、同步带、第二同步带轮、第三轴承、下卷轴右连接器；



所述的第一螺丝、第五螺丝、第九螺丝、第十一螺丝分别将型材框架左下固定座、型材框架左上固定座、型材框架右上固定座、型材框架右下固定座固定在型材框架的左右两边内侧，用于电动画框幕与墙体连接；



所述的装饰外框左固定座、装饰外框右固定座分别用第三螺丝、第十螺丝固定在型材框架的左右两边的内侧，采用开口结构，便于装饰外框快速拆卸；



所述的下卷轴左端固定：限位器套入限位器固定座中，限位器固定座与下卷轴连接，限位器左端与下卷轴左固定座连接，第二螺丝和第一螺母将下卷轴左固定座固定在型材框架的左下方内侧；



所述的第四螺丝将左限位调节座固定在型材框架上，并位于下卷轴左固定座的上方，用于调节下卷轴左边到上卷轴的距离，从而绷紧幕面，并由左限位螺母锁紧，防止移位；



所述的下卷轴右端固定：下卷轴右连接器右侧与下卷轴右侧连接，右侧套入第三轴承，插入下卷轴右固定座轴承孔中，第二同步带轮套入下卷轴右连接器右侧轴上，电机用第十二螺丝固定在下卷轴右固定座上，套入第一同步带轮，同步带分别套在第二同步带轮和第一同步带轮上，下卷轴右固定座由第十四螺丝和第五螺母固定在型材框架的右边内侧；



所述的第十三螺丝将右限位调节座固定在型材框架上，并位于下卷轴右固定座的上方，用于调节下卷轴右边到上卷轴的距离，从而绷紧幕面，并由右限位螺母锁紧，防止移位；



所述的上卷轴左端固定：上卷轴左连接器左端插入第一轴承，右端与上卷轴连接，第一轴承套入上卷轴左固定座中，上卷轴左固定座由第六螺丝与第二螺母固定在型材框架的左上方内侧；



所述的上卷轴右端固定：上卷轴右连接器右端插入第二轴承，左端与上卷轴连接，第二轴承套入上卷轴右固定座中，上卷轴右固定座由第八螺丝与第三螺母固定在型材框架的右上方内侧；



所述的第七螺丝将后盖板固定在型材框架上，起防护作用；



所述的装饰外框左固定轴、装饰外框右固定轴、固定在装饰外框上，并可拆卸，装饰外框紧贴型材框架由上往下滑动，使装饰外框左、右固定轴分别和装饰外框左、右固定座U形槽扣紧，从而将装饰外框固定；



所述的幕面为一个封闭的环形结构，套在上卷轴、下卷轴上，电机带动第一同步带轮，由同步带带动第二同步带轮、下卷轴转动，下卷轴带动幕面在上卷轴之间做环形运动，使幕面正、反两个显示面循环使用；



本实用新型所述的一种电动画框幕的有益效果为：



(1)幕面为一个封闭的环形结构，套在上卷轴、下卷轴上，电机带动第一同步带轮，由同步带带动第二同步带轮、下卷轴转动，下卷轴带动幕面在上卷轴之间做环形运动，使幕面正、反两个显示面循环使用；



(2)装饰外框左、右固定轴采用可拆卸结构，使装饰外框可以更换不同风格的形状固定在型材框架上；



(3)装饰外框左固定座、装饰外框右固定座采用U形槽开口结构，便于装饰外框快速拆卸；



(4)左限位螺丝、右限位螺丝调节下卷轴与上卷轴之前的距离，用左限位螺母、右限位螺母锁止；



(5)电机带动第一同步带轮、同步带、第二同步带轮、下卷轴、上卷轴、幕面；



(6)第七螺丝将后盖板固定在型材框架上，起防护作用；



附图说明

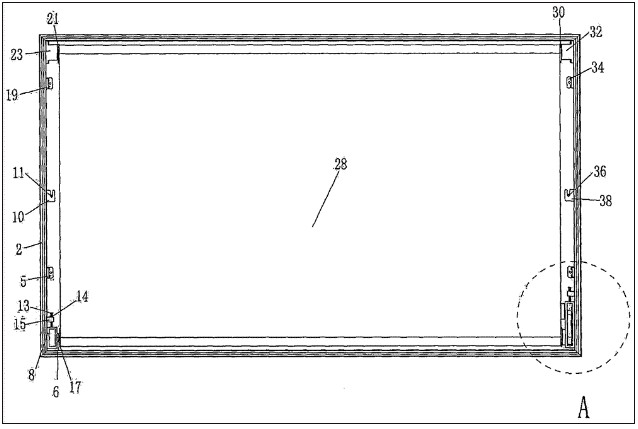

图1是本实用新型一种电动画框幕的结构示意图。

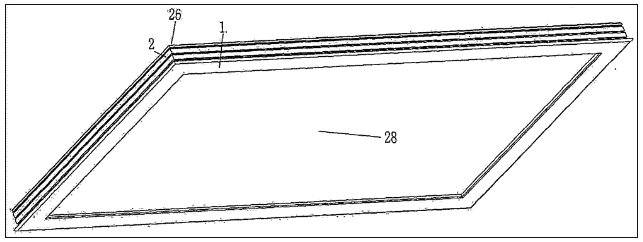

图2是本实用新型一种电动画框幕的立体图。

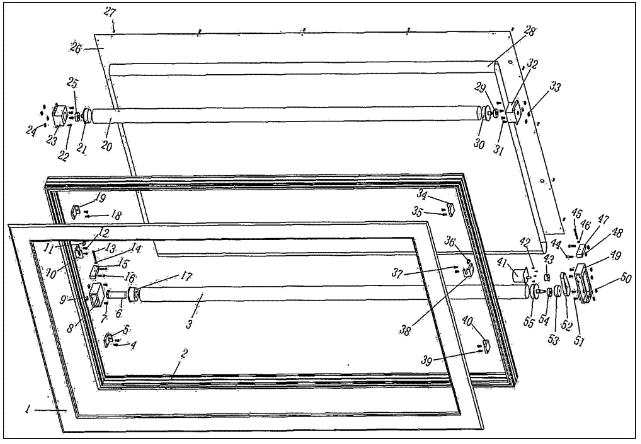

图3是本实用新型一种电动画框幕的内部结构图。

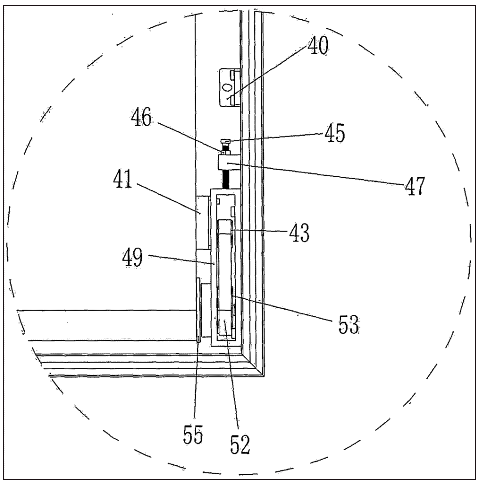

图4是本实用新型一种电动画框幕的A处示意图。

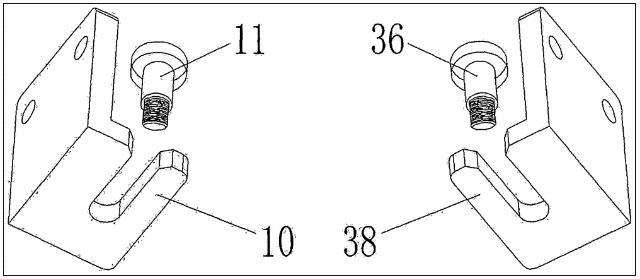

图5是本实用新型一种电动画框幕的部份结构示意图。



图中：



1.装饰外框，2.型材框架，3.下卷轴，4.第一螺丝，5.型材框架左下固定座，6.限位器，7.第二螺丝，8.下卷轴左固定座，9.第一螺母，10.装饰外框左固定座，11.装饰外框左固定轴，12.第三螺丝，13.左限位螺丝，14.左限位螺母，15.左限位调节座，16.第四螺丝，17.限位器固定座，18.第五螺丝，19.型材框架左上固定座，20.上卷轴，21.上卷轴左连接器，22.第六螺丝，23.上卷轴左固定座，24.第二螺母，25.第一轴承，26.后盖板，27.第七螺丝，28.幕面，29.第二轴承，30.上卷轴右连接器，31.第八螺丝，32.上卷轴右固定座，33.第三螺母，34.型材框架右上固定座，35.第九螺丝，36.装饰外框右固定轴，37.第十螺丝，38.装饰外框右固定座，39.第十一螺丝，40.型材框架右下固定座，41.电机，42.第十二螺丝，43.第一同步带轮，44.第十三螺丝，45.右限位螺丝，46.右限位螺母，47.右限位调节座，48.第四螺母，49.下卷轴右固定座，50.第五螺母，51.第十四螺丝，52.同步带，53.第二同步带轮，54.第三轴承，55.下卷轴右连接器。



具体实施方式



如图1所示，本实用新型实施例所述的一种电动画框幕，包括装饰外框1、型材框架2、下卷轴3、第一螺丝4、型材框架左下固定座5、限位器6、第二螺丝7、下卷轴左固定座8、第一螺母9、装饰外框左固定座10、装饰外框左固定轴11、第三螺丝12、左限位螺丝13、左限位螺母14、左限位调节座15、第四螺丝16、限位器固定座17、第五螺丝18、型材框架左上固定座19、上卷轴20、上卷轴左连接器21、第六螺丝22、上卷轴左固定座23、第二螺母24、第一轴承25、后盖板26、第七螺丝27、幕面28、第二轴承29、上卷轴右连接器30、第八螺丝31、上卷轴右固定座32、第三螺母33、型材框架右上固定座34、第九螺丝35、装饰外框右固定轴36、第十螺丝37、装饰外框右固定座38、第十一螺丝39、型材框架右下固定座40、电机41、第十二螺丝42、第一同步带轮43、第十三螺丝44、右限位螺丝45、右限位螺母46、右限位调节座47、第四螺母48、下卷轴右固定座49、第五螺母50、第十四螺丝51、同步带52、第二同步带轮53、第三轴承54、下卷轴右连接器55；



所述幕面28为一个封闭的环形结构，套在上卷轴20、下卷轴3上，电机41带动第一同步带轮43，由同步带52带动第二同步带轮53、下卷轴3转动，下卷轴3带动幕面28在上卷轴20之间做环形运动，使幕面28正、反两个显示面循环使用；



所述装饰外框左固定轴11、装饰外框右固定轴36采用可拆卸螺纹结构，使装饰外框1可以更换不同风格的形状固定在型材框架2上；



所述装饰外框左固定座10、装饰外框右固定座38采用U形槽开口结构，便于装饰外框1快速拆卸；



所述左限位螺丝13、右限位螺丝45调节下卷轴3与上卷轴20之前的距离，用左限位螺母14、右限位螺母46锁止；左限位调节座15、右限位调节座47用来固定其位置；



所述电机41转动时会带动第一同步带轮43、同步带52、第二同步带轮53、下卷轴3、上卷轴20、幕面28转动；



所述第七螺丝27将后盖板26固定在型材框架2上，起防护作用。



上述对实施例的描述是为了便于该技术领域的普通技术人员能够理解和应用本案技术，熟悉本领域技术的人员显然可轻易对这些实例做出各种修改，并把在此说明的一般原理应用到其它实施例中而不必经过创造性的劳动。因此，本案不限于以上实施例，本领域的技术人员根据本案的揭示，对于本案做出的改进和修改都应该在本案的保护范围内。
