【授权公告号：  CN206902387U；申请权利人：  深圳市雅诺科技股份有限公司;发明设计人： 陈添德; 刘鸥;】



摘要：



本实用提供一种文件袋双机头缝制机传动机构，用于文件袋双机头缝制机上，所述传动机构设有一第一传动结构、一与所述第一传动结构连接的第二传动结构和一与所述第一传动结构连接的马达，所述第一传动结构与所述马达连接，所述马达为所述第一传动结构提供动力，所述第一传动结构与所述第二传动结构通过第一同步带连接从而带动所述第二传动结构运作，所述第二传动结构通过第二同步带与所述拖布机装置连接从而带动所述拖布机装置，使得所述第一传动结构、所述第二传动结构及所述拖布机装置同步运转，而且结构简单，运作简单。



主权项：



一种文件袋双机头缝制机传动机构，用于文件袋双机头缝制机上，其特征在于，包括所述文件袋双机头缝制机包含一台板，支撑所述台板的多个支架，所述台板前设有一进料限宽组件，所述进料限宽组件固定于所述支架上；所述台板上设有一长机头和一短机头，所述长机头和所述短机头与一传动机构连接；所述台板后方设有一拖布机装置，所述拖布机装置固定于所述支架上，所述拖布机装置与所述传动机构连接；所述传动机构设有一第一传动结构、一与所述第一传动结构连接的第二传动结构和一与所述第一传动结构连接的马达；所述第一传动结构设有一第一加长轴，所述第一加长轴一端固定于所述长机头的一侧，另一端固定于一第一轴承支座上，所述第一加长轴上设有一第一传动轮和一第一手轮，所述第一手轮通过一皮带与所述马达连接；所述第二传动结构设有一第二加长轴，所述第二加长轴一端固定于所述短机头的一侧，另一端固定于一第二轴承支座上，所述第二加长轴上设有一第二传动轮和一同步轮，所述第二传动轮通过一第一同步带与所述第一传动轮连接，所述同步轮通过一第二同步带与所述拖布机装置连接。



要求：



1.一种文件袋双机头缝制机传动机构，用于文件袋双机头缝制机上，其特征在于，包括



所述文件袋双机头缝制机包含一台板，支撑所述台板的多个支架，所述台板前设有一进料限宽组件，所述进料限宽组件固定于所述支架上；所述台板上设有一长机头和一短机头，所述长机头和所述短机头与一传动机构连接；所述台板后方设有一拖布机装置，所述拖布机装置固定于所述支架上，所述拖布机装置与所述传动机构连接；



所述传动机构设有一第一传动结构、一与所述第一传动结构连接的第二传动结构和一与所述第一传动结构连接的马达；



所述第一传动结构设有一第一加长轴，所述第一加长轴一端固定于所述长机头的一侧，另一端固定于一第一轴承支座上，所述第一加长轴上设有一第一传动轮和一第一手轮，所述第一手轮通过一皮带与所述马达连接；



所述第二传动结构设有一第二加长轴，所述第二加长轴一端固定于所述短机头的一侧，另一端固定于一第二轴承支座上，所述第二加长轴上设有一第二传动轮和一同步轮，所述第二传动轮通过一第一同步带与所述第一传动轮连接，所述同步轮通过一第二同步带与所述拖布机装置连接。



2.如权利要求1所述的文件袋双机头缝制机传动机构，其特征在于：所述皮带穿过所述台板与所述第一手轮连接。



3.如权利要求2所述的文件袋双机头缝制机传动机构，其特征在于：所述皮带为V型的皮带。



4.如权利要求1所述的文件袋双机头缝制机传动机构，其特征在于：所述第一加长轴与所述长机头通过一轴承连接，所述轴承外设有一轴承套。



5.如权利要求4所述的文件袋双机头缝制机传动机构，其特征在于：所述轴承固定于一固定板上，所述固定板固定于所述长机头上。



6.如权利要求5所述的文件袋双机头缝制机传动机构，其特征在于：所述第二加长轴与所述短机头的连接方式和所述第一加长轴与所述长机头的连接方式一致。





文件袋双机头缝制机传动机构

技术领域



本实用新型涉及缝制机领域，尤其指一种文件袋双机头缝制机传动机构。



背景技术



现有的缝纫机多数以单个机头来作业，早期的缝纫机以人工方式利用脚踏配合人手进行操作，而现在缝纫机都以自动操作来辅助人工，以达到提高生产效率降低成本的目的。对于需要双边缝制的产品必须先缝一边，再将大量的缝制品调头缝制别一边，这种运作方式影响缝制速度慢，操作复杂，费时费力，成本高。更重要的是这种缝制速度慢，生产效率低，远远达不到所需的生产效率。如果使用双机头进行工作，其中双机头的传动机构是将要面临解决的问题。



实用新型内容



本实用新型提供一种结构简单、能同步工作的文件袋双机头缝制机传动机构。



本实用新型采用的技术方案为：一种文件袋双机头缝制机传动机构，用于文件袋双机头缝制机上，所述文件袋双机头缝制机包含一台板，支撑所述台板的多个支架，所述台板前设有一进料限宽组件，所述进料限宽组件固定于所述支架上；所述台板上设有一长机头和一短机头，所述长机头与所述短机头与一传动机构连接；所述台板后方设有一拖布机装置，所述拖布机装置固定于所述支架上，所述拖布机装置与所述传动机构连接；所述传动机构设有一第一传动结构、一与所述第一传动结构连接的第二传动结构和一与所述第一传动结构连接的马达；所述第一传动结构设有一第一加长轴，所述第一加长轴一端固定于所述长机头的一侧，另一端固定于一第一轴承支座上，所述第一加长轴上设有一第一传动轮和一第一手轮，所述第一手轮通过一皮带与所述马达连接；所述第二传动结构设有一第二加长轴，所述第二加长轴一端固定于所述短机头的一侧，另一端固定于一第二轴承支座上，所述第二加长轴上设有一第二传动轮和一同步轮，所述第二传动轮通过一第一同步带与所述第一传动轮连接，所述同步轮通过一第二同步带与所述拖布机装置连接。



进一步地，所述皮带穿过所述台板与所述第一手轮连接。



进一步地，所述皮带为V型的皮带。



进一步地，所述第一加长轴与所述长机头通过一轴承连接，所述轴承外设有一轴承套。



进一步地，所述轴承固定于一固定板上，所述固定板固定于所述长机头上。



进一步地，所述第二加长轴与所述短机头的连接方式和所述第一加长轴与所述长机头的连接方式一致。



相较于现有技术，本实用新型采用上述的技术方案，所述第一传动结构与所述马达连接，所述马达为所述第一传动结构提供动力，所述第一传动结构与所述第二传动结构通过第一同步带连接从而带动所述第二传动结构运作，所述第二传动结构通过第二同步带与所述拖布机装置连接从而带动所述拖布机装置，使得所述第一传动结构、所述第二传动结构及所述拖布机装置同步运转，而且结构简单，运作简单。



附图说明



附图是用来提供对本实用新型的进一步理解，并构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但不应构成对本实用新型的限制。在附图中，

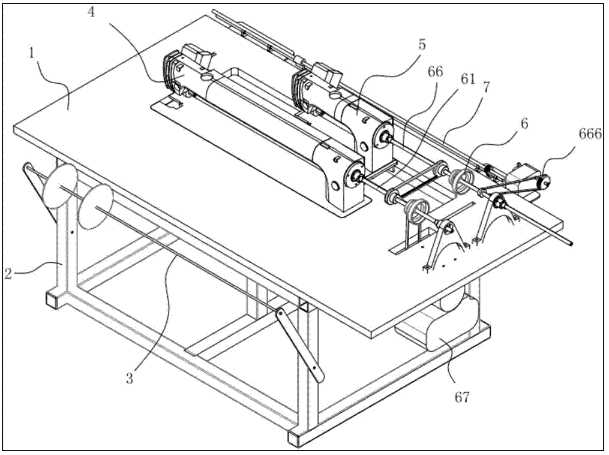

图1：本实用新型文件袋双机头缝制机传动机构的文件袋双机头缝制机的结构示意图；

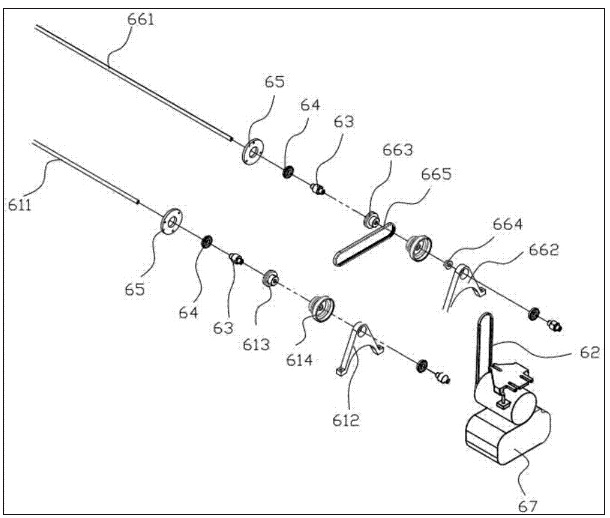

图2：本实用新型文件袋双机头缝制机传动机构的分解图；



各部件名称及其标号



台板 1；支架 2；进料限宽组件 3;；长机头 4；短机头 5； 传动机构 6；第一传动结构 61；一加长轴 611；第一轴承支座 612；第一传动轮 613；第一手轮 614；皮带 62；轴承 63；轴承套 64；固定板 65；第二传动结构 66；第二加长轴 661；第二轴承支座 662；第二传动轮 663；同步轮 664；第一同步带 665；第二同步带 666；马达 67；拖布机装置 7



具体实施方式



以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。



本实用新型的文件袋双机头缝制机传动机构，用于文件袋双机头缝制机上，所述文件袋双机头缝制机包含一台板1，支撑所述台板1的多个支架2，所述台板1前设有一进料限宽组件3，所述进料限宽组件3固定于所述支架2上，所述进料限宽组件3对物料进行限位，防止物料在工作的过程中走偏，提高成品的良率。所述台板1上设有一长机头4和一短机头5，所述长机头4和所述短机头5与一传动机构6连接，所述长机头4与所述短机头5同时运作，提高生产的效率，使得需要缝制双边的产品不需要进行二次缝制，一次性缝制即可得出产品。所述台板1后方设有一拖布机装置7，所述拖布机装置7固定于所述支架2上，所述拖布机装置7与所述传动机构6连接，所述拖布机装置7将加工后的物料进行收料，同时为物料经过所述台板1提供动力，免除人工操作，使得该加工过程是全自动化的。所述传动机构6设有一第一传动结构61、一与所述第一传动结构61连接的第二传动结构66和一与所述第一传动结构61连接的马达67，所述马达67为所述第一传动结构61提供动力。



所述第一传动结构61设有一第一加长轴611，所述第一加长轴611一端固定于所述长机头4的一侧，另一端固定于一第一轴承支座612上，所述第一加长轴611上设有一第一传动轮613和一第一手轮614，所述第一手轮614通过一皮带62与所述马达67连接。所述第一加长轴611与所述长机头4通过一轴承63连接，所述轴承63外设有一轴承套64。所述轴承63固定于一固定板65上，所述固定板65固定于所述长机头4上。



所述第二传动结构66设有一第二加长轴661，所述第二加长轴661一端固定于所述短机头5的一侧，另一端固定于一第二轴承支座662上，所述第二加长轴661上设有一第二传动轮663和一同步轮664，所述第二传动轮663通过一第一同步带665与所述第一传动轮613连接，所述同步轮664通过一第二同步带666与所述拖布机装置7连接。所述第二加长轴661与所述短机头5的连接方式和所述第一加长轴611与所述长机头4的连接方式一致。



所述皮带62穿过所述台板1与所述第一手轮614连接，节省空间，而且保护皮带62，避免碰撞皮带62。所述皮带62为V型的皮带62，该种皮带62的耐力以及韧性好，延长其寿命。



相较于现有技术，本实用新型采用上述的技术方案，所述第一传动结构61与所述马达67连接，所述马达67为所述第一传动结构61提供动力，所述第一传动结构61与所述第二传动结构66通过第一同步带665连接从而带动所述第二传动结构66运作，所述第二传动结构66通过第二同步带666与所述拖布机装置7连接从而带动所述拖布机装置7，使得所述第一传动结构61、所述第二传动结构66及所述拖布机装置7同步运转，而且结构简单，运作简单。



本实用新型的文件袋双机头缝制机的工作过程是，物料放置于所述进料限宽组件3上，物料的一端与所述拖布机装置7连接，物料设于所述台板1上位于所述长机头4与所述短机头5下。传动机构6使得所述长机头4与所述短机头5进行工作。所述马达67为所述第一传动结构61提供动力，使得所述第一传动结构61运转令所述长机头4开始工作，所述第一传动结构61带动所述第二传动结构66工作，所述第二传动结构66令所述短机头5开始工作，所述第二传动结构66带动所述拖布机装置7进行工作，所述拖布机装置7令物料向前移动。使得所述第一传动结构61、第二传动结构66、拖布机装置7以及物料同时工作。



只要不违背本实用新型创造的思想，对本实用新型的各种不同实施例进行任意组合，均应当视为本实用新型公开的内容；在本实用新型的技术构思范围内，对技术方案进行多种简单的变型及不同实施例进行的不违背本实用新型创造的思想的任意组合，均应在本实用新型的保护范围之内。
