 一种大型双交换工作台机床自动升降门结构


【申请公布号:  CN107627145A;申请权利人:宁夏共享机床辅机有限公司;发明设计人: 高旭龙;】

摘要:

本发明提供一种大型双交换工作台机床自动升降门结构,包括上门、下门、直线导轨、电磁制动减速电机、传动轴、带座轴承、同步带轮、同步带、导轨、直线导轨、缓冲垫、行程开关以及皮带压板,所述上门与下门的左右两端均装配在直线导轨内,所述传动轴安装在直线导轨上端面上,所述带座轴承安装在传动轴的左端,所述同步带轮装配在传动轴的右端,所述电磁制动减速电机安装在同步带轮的右端,所述同步带装配在同步带轮上,所述皮带压板安装在直线导轨下端,所述导轨安装在上门前端面上,所述行程开关装配在直线导轨上端,所述上门底部装配有缓冲垫,本发明结构相对简单、安装维护方便、占用空间比较小,可靠性高。

主权项:

一种大型双交换工作台机床自动升降门结构,包括门体组件以及自动升降机构,其特征在于:所述门体组件由上门、下门以及直线导轨组成,所述上门与下门的左右两端均装配在直线导轨内,所述上门安装在下门的上端,所述自动升降机构由电磁制动减速电机、传动轴、带座轴承、同步带轮、同步带、导轨、直线导轨、行程开关以及皮带压板组成,所述传动轴安装在直线导轨上端面上,所述带座轴承安装在传动轴的左端,所述同步带轮装配在传动轴的右端,所述电磁制动减速电机安装在同步带轮的右端,所述同步带装配在同步带轮上,所述皮带压板安装在直线导轨下端,所述导轨安装在上门前端面上,所述行程开关装配在直线导轨上端。

要求:

1.一种大型双交换工作台机床自动升降门结构,包括门体组件以及自动升降机构,其特征在于:所述门体组件由上门、下门以及直线导轨组成,所述上门与下门的左右两端均装配在直线导轨内,所述上门安装在下门的上端,所述自动升降机构由电磁制动减速电机、传动轴、带座轴承、同步带轮、同步带、导轨、直线导轨、行程开关以及皮带压板组成,所述传动轴安装在直线导轨上端面上,所述带座轴承安装在传动轴的左端,所述同步带轮装配在传动轴的右端,所述电磁制动减速电机安装在同步带轮的右端,所述同步带装配在同步带轮上,所述皮带压板安装在直线导轨下端,所述导轨安装在上门前端面上,所述行程开关装配在直线导轨上端。

2.根据权利要求1所述的一种大型双交换工作台机床自动升降门结构,其特征在于:所述直线导轨设有两组,两组所述直线导轨的中轴线在同一水平线上且两组直线导轨规格相同。

3.根据权利要求1所述的一种大型双交换工作台机床自动升降门结构,其特征在于:所述导轨设有两组,两组所述导轨对称安装在上门上。

4.根据权利要求1所述的一种大型双交换工作台机床自动升降门结构,其特征在于:所述电磁制动减速电机通过联轴器与传动轴相连接,所述电磁制动减速电机产生动力通过联轴器传递动力继而与传动轴动力连接。

5.根据权利要求1所述的一种大型双交换工作台机床自动升降门结构,其特征在于:所述上门底部装配有缓冲垫。

6.根据权利要求1所述的一种大型双交换工作台机床自动升降门结构,其特征在于:所述同步带设有两组,两组所述同步带对称安装在两组直线导轨两侧,电磁制动减速电机工作时,通过联轴器、传动轴、同步带轮使同步带向上运动,当下门向上沿直线导轨运动和上门底部接触后,两门同时向上运动直至触发行程开关,此时控制信号使电磁制动减速电机立即停止,并维持门打开的高度。


一种大型双交换工作台机床自动升降门结构
技术领域

本发明是一种大型双交换工作台机床自动升降门结构,属于机床防护设备领域。

背景技术

机床一般分为金属切削机床、锻压机床和木工机床等。现代机械制造中加工机械零件的方法很多:除切削加工外,还有铸造、锻造、焊接、冲压、挤压等,但凡属精度要求较高和表面粗糙度要求较细的零件,一般都需在机床上用切削的方法进行最终加工。机床在国民经济现代化的建设中起着重大作用。

车床是主要用车刀对旋转的工件进行车削加工的机床。在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。车床主要用于加工轴、盘、套和其他具有回转表面的工件,是机械制造和修配工厂中使用最广的一类机床。

现有技术中,着机床行业的不断发展进步,数控机床对精度和生产效率要求越来越高,因此许多加工中心上配置了双交换工作台,在一个工位的工作台上加工工件的同时,可在另一个工位的工作台上拆卸和安装工件,可以有效地减少装夹时间,减小定位误差,达到提高加工精度和生产效率的目的。但是目前加工中心机床门一般采用手动推拉的结构,在零件上下料时都要靠操作工手动打开和关闭机床门,大大降低了机床自动化程度,影响了生产效率。通过查新检索,找到本领域相关专利《一种卧式加工中心自动升降门结构》,使用液压缸带动玻璃门上下升降实现机床门的自动开关,同时引入滑轮组来减少活塞杆的移动距离,但是在这种结构相对比较复杂,且安装维护困难,而且在下降过程中容易出现惯性下滑现场,精度比较差,所以急需要一种大型双交换工作台机床自动升降门结构来解决上述出现的问题。

发明内容

针对现有技术存在的不足,本发明目的是提供一种大型双交换工作台机床自动升降门结构,以解决上述背景技术中提出的问题,本发明使用方便,便于操作,稳定性好,可靠性高。

为了实现上述目的,本发明是通过如下的技术方案来实现:一种大型双交换工作台机床自动升降门结构,包括门体组件以及自动升降机构,所述门体组件由上门、下门以及直线导轨组成,所述上门与下门的左右两端均装配在直线导轨内,所述上门安装在下门的上端,所述自动升降机构由电磁制动减速电机、传动轴、带座轴承、同步带轮、同步带、导轨、直线导轨、行程开关以及皮带压板组成,所述传动轴安装在直线导轨上端面上,所述带座轴承安装在传动轴的左端,所述同步带轮装配在传动轴的右端,所述电磁制动减速电机安装在同步带轮的右端,所述同步带装配在同步带轮上,所述皮带压板安装在直线导轨下端,所述导轨安装在上门前端面上,所述行程开关装配在直线导轨上端。

进一步地,所述直线导轨设有两组,两组所述直线导轨的中轴线在同一水平线上且两组直线导轨规格相同。

进一步地,所述导轨设有两组,两组所述导轨对称安装在上门上。

进一步地,所述电磁制动减速电机通过联轴器与传动轴相连接,所述电磁制动减速电机产生动力通过联轴器传递动力继而与传动轴动力连接。

进一步地,所述上门底部装配有缓冲垫。

进一步地,所述同步带设有两组,两组所述同步带对称安装在两组直线导轨两侧,电磁制动减速电机工作时,通过联轴器、传动轴、同步带轮使同步带向上运动,当下门向上沿直线导轨运动和上门底部接触后,两门同时向上运动直至触发行程开关,此时控制信号使电磁制动减速电机立即停止,并维持门打开的高度。

本发明的有益效果:本发明的一种大型双交换工作台机床自动升降门结构,因本发明添加了上门、下门以及直线导轨,该设计改变了原有门体结构单一,占用空间大的问题,结构设计比较巧妙,门打开时突出顶端部分少,大大节省了空间,尤其适用于机床门开口高的结构,因本发明添加了电磁制动减速电机、传动轴、带座轴承、同步带轮、同步带、导轨、直线导轨、行程开关以及皮带压板,该设计解决了原有升降机构结构相对比较复杂,且安装维护困难的问题,使本发明方便维护以及保养,减小因装配和生产制作误差导致的不同轴问题,因本发明添加了缓冲垫,该设计大大增加了本发明的使用寿命,本发明结构相对简单、安装维护方便、占用空间比较小,可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述,本发明的其它特征、目的和优点将会变得更明显:

一种大型双交换工作台机床自动升降门结构

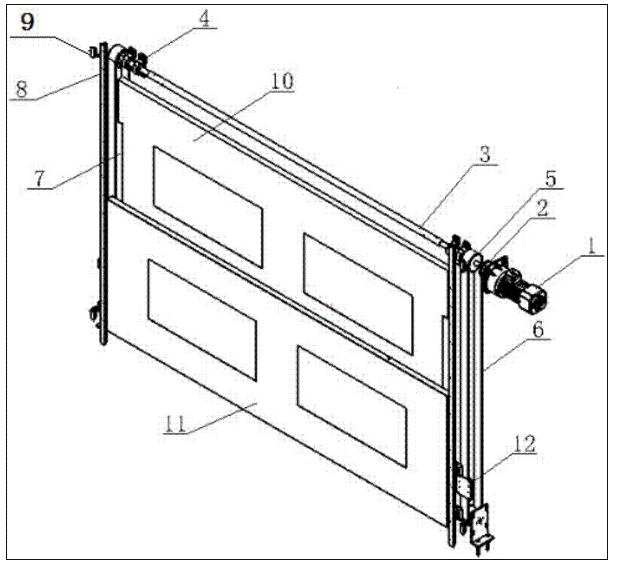

图1为本发明一种大型双交换工作台机床自动升降门结构的结构示意图;

一种大型双交换工作台机床自动升降门结构

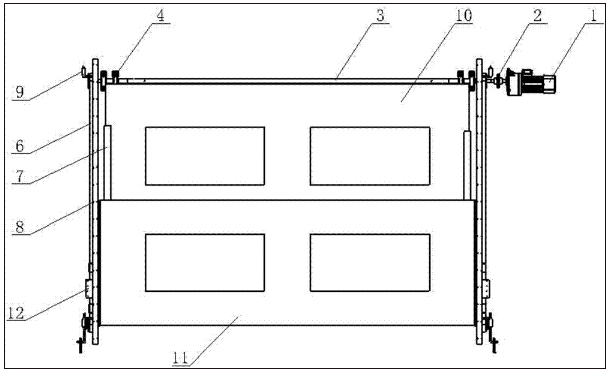

图2为本发明一种大型双交换工作台机床自动升降门结构中门关闭时的结构示意图;

一种大型双交换工作台机床自动升降门结构

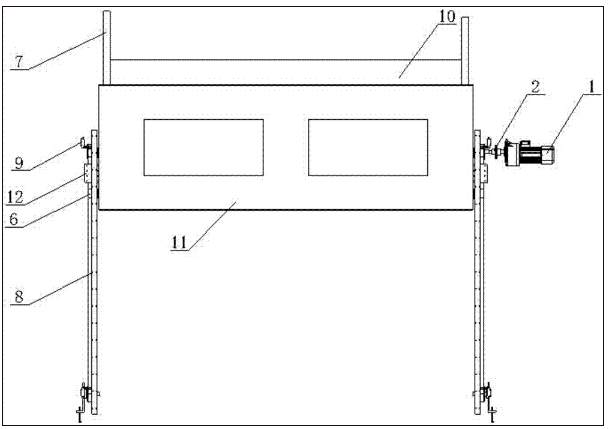

图3为本发明一种大型双交换工作台机床自动升降门结构中门开启时的示意图;

一种大型双交换工作台机床自动升降门结构

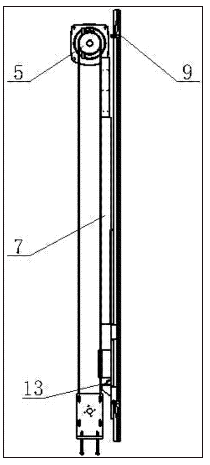

图4为本发明一种大型双交换工作台机床自动升降门结构中门关闭时的侧视图;

图中:1-电磁制动减速电机、2-联轴器、3-传动轴、4-带座轴承、5-同步带轮、6-同步带、7-导轨、8-直线导轨、9-行程开关、10-上门、11-下门、12-皮带压板、13-缓冲垫。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本发明。

请参阅图1-图4,本发明提供一种技术方案:一种大型双交换工作台机床自动升降门结构,包括门体组件以及自动升降机构,门体组件由上门10、下门11以及直线导轨8组成,上门10与下门11的左右两端均装配在直线导轨8内,上门10安装在下门11的上端,自动升降机构由电磁制动减速电机1、传动轴3、带座轴承4、同步带轮5、同步带6、导轨7、直线导轨8、行程开关9以及皮带压板12组成,传动轴3安装在直线导轨8上端面上,带座轴承4安装在传动轴3的左端,同步带轮5装配在传动轴3的右端,电磁制动减速电机1安装在同步带轮5的右端,同步带6装配在同步带轮5上,皮带压板12安装在直线导轨8下端,导轨7安装在上门10前端面上,行程开关9装配在直线导轨8上端。

直线导轨8设有两组,两组直线导轨8的中轴线在同一水平线上且两组直线导轨8规格相同,导轨7设有两组,两组导轨7对称安装在上门10上,电磁制动减速电机1通过联轴器2与传动轴3相连接,所述电磁制动减速电机1产生动力通过联轴器2传递动力继而与传动轴3动力连接,上门10底部装配有缓冲垫13,同步带6设有两组,两组同步带6对称安装在两组直线导轨8两侧。

具体实施方式:在进行使用时,首先作业人员对本发明进行检查,检查是否存在缺陷,如果存在缺陷的话就无法进行使用了,此时需要通知维修人员进行维修,如果不存在问题的话就可以进行使用,使用时,当机床控制系统使电磁制动减速电机1工作时,通过联轴器2、传动轴3、同步带轮5使同步带6向上运动,当下门11向上沿直线导轨8运动和上门10底部接触后,两门同时向上运动直至触发行程开关9,此时控制信号使电磁制动减速电机1立即停止,并维持门打开的高度,

电磁制动减速电机1反转时,上门10、下门11同时向下运动,当上门10底部到达放置平台时停止,下门11继续向下运动直至触发行程开关9,此时门完全闭合状态。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言,显然本发明不限于上述示范性实施例的细节,而且在不背离本发明的精神或基本特征的情况下,能够以其他的具体形式实现本发明。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
