【授权公告号：CN207174207U；申请权利人：贵州科伦药业有限公司;发明设计人： 吴小广; 曾勇; 廖森林; 向金; 张应华;】



摘要：



本实用新型属于装配装置领域，公开了一种通用型的贴标机夹瓶稳定机构，该通用型的贴标机夹瓶稳定机构包括；主传动电机、同步带、链轮、链条、调节调节伞齿、弹形结构、夹板；主传动电机安装在贴标机夹瓶稳定机构固定架上，链轮安装在主传动电机的正下方，固定在传动轴上，在同一高度处还有一个链轮，间隔一定距离，链条附在链轮上，链条的两端连接在夹板架上，夹板置于夹板架上，弹性结构连接在夹板两端，调节伞齿安装在调节伞齿轴上，处于链轮上方，整个夹瓶稳定机构在所述同步带上方。本实用新型使用同步速度，有效解决了扁瓶贴签的密缝性，保证产品贴标时不歪斜、不晃动，贴签稳定效果好，不宜松脱，有效提高了产品的质量。



主权项：



一种通用型的贴标机夹瓶稳定机构，其特征在于，所述通用型的贴标机夹瓶稳定机构设置有：主传动电机；所述主传动电机安装在贴标机夹瓶稳定机构固定架上；链轮安装在所述主传动电机的正下方，固定在传动轴上，在同一高度处还有一个链轮；链条附在所述链轮上，所述链条的两端连接在夹板架上；夹板置于夹板架上；弹性结构连接在所述夹板两端；调节伞齿安装在调节伞齿轴上，处于链轮上方。



要求：



1.一种通用型的贴标机夹瓶稳定机构，其特征在于，所述通用型的贴标机夹瓶稳定机构设置有：



主传动电机；



所述主传动电机安装在贴标机夹瓶稳定机构固定架上；



链轮安装在所述主传动电机的正下方，固定在传动轴上，在同一高度处还有一个链轮；



链条附在所述链轮上，所述链条的两端连接在夹板架上；夹板置于夹板架上；



弹性结构连接在所述夹板两端；



调节伞齿安装在调节伞齿轴上，处于链轮上方。



2.如权利要求1所述的通用型的贴标机夹瓶稳定机构，其特征在于，所述夹板表面有凹槽。



3.如权利要求1所述的通用型的贴标机夹瓶稳定机构，其特征在于，所述链轮、链条置于贴标机夹瓶稳定机构的内部。



一种通用型的贴标机夹瓶稳定机构

技术领域



本实用新型属于装配装置技术领域，尤其涉及一种通用型的贴标机夹瓶稳定机构。



背景技术



目前大输液可立袋行业内，匀采用卧式进行产品贴标，影响生产效率，最大的问题是无生产设备可以实现此功能，主要问题如下：夹瓶稳定机构是通过分瓶机构将瓶拉开间距后进行保持的装置，保证瓶间距不变稳定产品上下输送同步进行、瓶不歪斜、不晃动。



发明内容



针对现有技术存在的问题，本实用新型提供了一种通用型的贴标机夹瓶稳定机构。



本实用新型是这样实现的，一种通用型的贴标机夹瓶稳定机构，所述通用型的贴标机夹瓶稳定机构设置有：



主传动电机；



所述主传动电机安装在贴标机夹瓶稳定机构固定架上；



链轮安装在所述主传动电机的正下方，固定在传动轴上，在同一高度处还有一个链轮；



链条附在所述链轮上，所述链条的两端连接在夹板架上；夹板置于夹板架上；



弹性结构连接在所述夹板两端；



调节伞齿安装在调节伞齿轴上，处于链轮上方。



进一步，所述夹板表面有凹槽。



进一步，所述链轮、链条置于贴标机夹瓶稳定机构的内部。



本实用新型的优点及积极效果为：使用同步速度，有效解决了扁瓶贴签的密缝性，保证产品贴标时不歪斜、不晃动，贴签稳定效果好，不宜松脱，有效提高了产品的质量。



附图说明

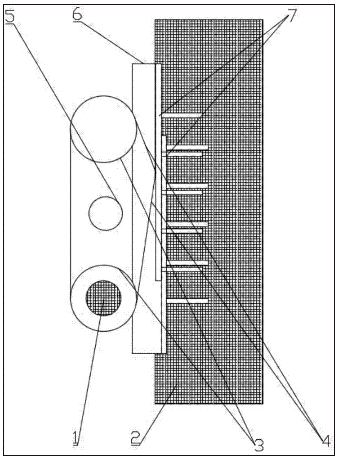

图1是本实用新型实施例提供的通用型的贴标机夹瓶稳定机构的结构示意图；



图中：1、主传动电机；2、同步带；3、链轮；4、链条；5、调节调节伞齿；6、弹形结构；7、夹板。



具体实施方式



为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下。



下面结合附图对本实用新型的结构作详细的描述。



如图1所示，本实用新型实施例提供的通用型的贴标机夹瓶稳定机构包括；主传动电机1、同步带2、链轮3、链条4、调节调节伞齿5、弹形结构6、夹板7。



主传动电机1安装在贴标机夹瓶稳定机构固定架上，链轮3安装在主传动电机1的正下方，固定在传动轴上，在同一高度处还有一个链轮3，间隔一定距离，链条4附在链轮3上，链条4的两端连接在夹板架上，夹板7置于夹板架上，弹性结构6连接在夹板7两端，调节伞齿5安装在调节伞齿轴上，处于链轮3上方，整个夹瓶稳定机构在同步带2上方。



夹板7表面有凹槽。



链轮3、链条4等置于贴标机夹瓶稳定机构的内部。



本实用新型的工作原理：工作时主传动电机在输送内部通过链轮、链条进行传动、产品由夹板夹持，调节伞齿变向后传入同步带轮(可上下滑动调节)，产品在此装置中运行，弹形变化保证产品运行稳定性，速度上下同步，可无级调速，保证产品贴标时不歪斜、不晃动。



以上所述仅是对本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所做的任何简单修改，等同变化与修饰，均属于本实用新型技术方案的范围内。
