【申请公布号：CN107962625A；申请权利人：江苏贸隆机械制造有限公司;发明设计人： 邵存德; 邵雨秋; 邵韦韦; 张晓兰;】



摘要：



本发明公开了一种具有防撞工作台面的液压裁断机，包括机座、裁断刀头，其特征在于：所述裁断刀头可滑动的连接在所述机座的横梁上，所述裁断刀头下方设有裁断台，所述裁断台通过升降机构与所述机座固定连接，所述裁断台上套设有用于传送物料的同步带，所述机座上位于所述裁断台两侧设有防撞组件，所述防撞组件包括可滑动的连接在所述机座上的顶块和用于驱动所述顶块滑动的液压缸，所述裁断刀头上设有压力传感器，所述压力传感器、升降机构的动力部件、液压缸均与控制箱电连接。当控制裁断刀头上下运动的液压件发生故障时，裁断台能及时避开下落的裁断刀头，避免刀模与裁断台硬接触，防止刀模损坏或安全事故的发生。



主权项：



一种具有防撞工作台面的液压裁断机，包括机座、裁断刀头，其特征在于：所述裁断刀头可滑动的连接在所述机座的横梁上，所述裁断刀头下方设有裁断台，所述裁断台通过升降机构与所述机座固定连接，所述裁断台上套设有用于传送物料的同步带，所述机座上位于所述裁断台两侧设有防撞组件，所述防撞组件包括可滑动的连接在所述机座上的顶块和用于驱动所述顶块滑动的液压缸，所述裁断刀头上设有压力传感器，所述压力传感器、升降机构的动力部件、液压缸均与控制箱电连接。



要求：



1.一种具有防撞工作台面的液压裁断机，包括机座、裁断刀头，其特征在于：所述裁断刀头可滑动的连接在所述机座的横梁上，所述裁断刀头下方设有裁断台，所述裁断台通过升降机构与所述机座固定连接，所述裁断台上套设有用于传送物料的同步带，所述机座上位于所述裁断台两侧设有防撞组件，所述防撞组件包括可滑动的连接在所述机座上的顶块和用于驱动所述顶块滑动的液压缸，所述裁断刀头上设有压力传感器，所述压力传感器、升降机构的动力部件、液压缸均与控制箱电连接。



2.根据权利要求1所述的一种具有防撞工作台面的液压裁断机，其特征在于：所述升降机构为剪式升降机，其动力部件为电机。



3.根据权利要求1所述的一种具有防撞工作台面的液压裁断机，其特征在于：所述防撞组件位于所述裁断刀头的后侧，所述顶块嵌接在所述机座的滑槽内，所述液压缸固定连接在所述机座上，其伸缩杆与所述顶块固定连接。



4.根据权利要求1或3所述的一种具有防撞工作台面的液压裁断机，其特征在于：所述顶块比所述裁断台低5-10cm。



一种具有防撞工作台面的液压裁断机

技术领域



本发明涉及裁断设备技术领域，特别涉及一种具有防撞工作台面的液压裁断机。



背景技术



裁断机是一些轻工行业不可缺少的设备。传统观念，裁断机是借助于机器运动的作用力加压于刀模，对非金属材料进行冲型加工的机器。裁断机按照传动形式分为机械式裁断机、液压式裁断机等。液压式裁断机采用液压件控制裁断刀头的运动，噪音小，运行稳定，但液压式裁断机相较于机械式裁断机有明显缺陷：冲程下限不够稳定，一旦液压件发生故障，裁断刀头就会以极大的冲切力压向工作台，轻者损坏刀模，严重的会使整个机器报废甚至还有可能发生人员伤亡。因此如何防止裁断刀头在发生故障时撞向工作台是值得研究的问题。



发明内容



本发明的目的是针对上述问题，提供一种具有防撞工作台面的液压裁断机，在机器发生故障时能及时避免裁断刀头撞向工作台造成不必要的损失。



为实现上述目的，本发明采用的方法是：一种具有防撞工作台面的液压裁断机，包括机座、裁断刀头，其特征在于：所述裁断刀头可滑动的连接在所述机座的横梁上，所述裁断刀头下方设有裁断台，所述裁断台通过升降机构与所述机座固定连接，所述裁断台上套设有用于传送物料的同步带，所述机座上位于所述裁断台两侧设有防撞组件，所述防撞组件包括可滑动的连接在所述机座上的顶块和用于驱动所述顶块滑动的液压缸，所述裁断刀头上设有压力传感器，所述压力传感器、升降机构的动力部件、液压缸均与控制箱电连接。



作为本发明的一种改进，所述升降机构为剪式升降机，其动力部件为电机。



作为本发明的一种改进，所述防撞组件位于所述裁断刀头的后侧，所述顶块嵌接在所述机座的滑槽内，所述液压缸固定连接在所述机座上，其伸缩杆与所述顶块固定连接。



作为本发明的一种改进，所述顶块比所述裁断台低5-10cm。



有益效果：



本发明所述的一种具有防撞工作台面的液压裁断机，采用可升降的裁断台，当控制裁断刀头上下运动的液压件发生故障时，裁断台能及时避开下落的裁断刀头，避免刀模与裁断台硬接触，防止刀模损坏或安全事故的发生。



附图说明

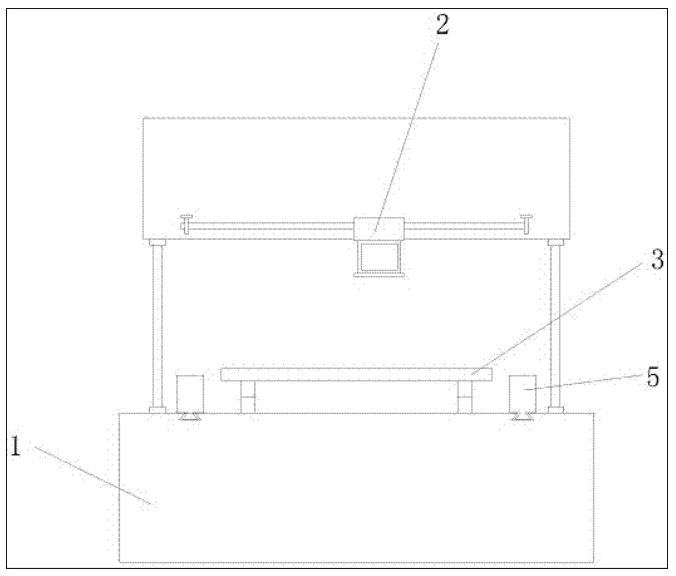

图1是本发明的正视图；

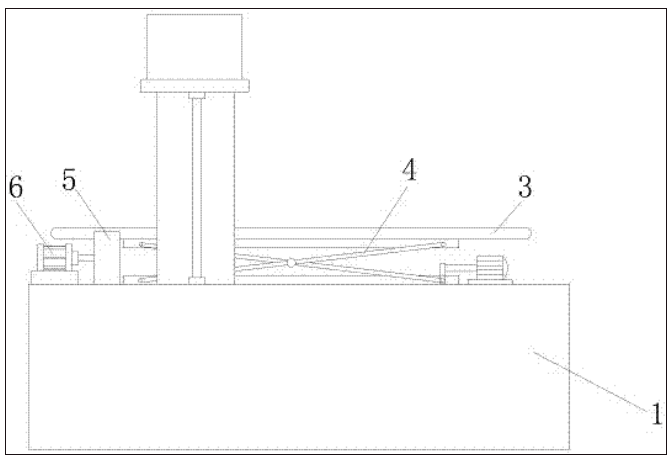

图2是本发明的左视图。



图中各构件为：



1-机座，2-裁断刀头，3-裁断台，4-升降机构，5-顶块，6-液压缸。



具体实施方式



下面结合实施例并参照附图对本发明作进一步描述，应理解下述具体实施方式仅用于说明本发明而不用于限制本发明的范围。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是幅图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。



如图所述一种具有防撞工作台面的液压裁断机，包括机座1、裁断刀头2，其特征在于：所述裁断刀头2可滑动的连接在所述机座1的横梁上，所述裁断刀头2下方设有裁断台3，所述裁断台3通过升降机构4与所述机座1固定连接，所述裁断台3上套设有用于传送物料的同步带，所述机座1上位于所述裁断台3两侧设有防撞组件，所述防撞组件包括可滑动的连接在所述机座1上的顶块5和用于驱动所述顶块5滑动的液压缸6，所述裁断刀头2上设有压力传感器，所述压力传感器、升降机构4的动力部件、液压缸6均与控制箱电连接。



本发明的原理：在冲裁过程中，一旦控制裁断刀头上下运动的液压件发生故障，使裁断刀头越过预设的冲程，压力传感器就会感应到裁断刀头受到的外力超过事先设定的阈值，此时控制箱就会同时防撞组件的液压缸和裁断台的动力部件，液压缸将顶块推至机座的横梁正下方顶住横梁，而裁断台则在升降机构的驱动下回落至低于顶块高度的位置，此时刀模就接触不到裁断台了。



作为本发明的一种实施例，所述升降机构4为剪式升降机，其动力部件为电机。这种升降机构结构简单，运行稳定，性价比高。



作为本发明的一种实施例，所述防撞组件位于所述裁断刀头2的后侧，所述顶块5嵌接在所述机座1的滑槽内，所述液压缸6固定连接在所述机座1上，其伸缩杆与所述顶块固定连接。为了不影响裁断机正常时的裁断工作，将防撞组件设在裁断刀头的后侧。



作为本发明的一种实施例，所述顶块5比所述裁断台3低5-10cm。正常工作时，顶块不能限制裁断刀头的下落，因此顶块的高度要小于正常工作状态下的裁断台。



本发明提供的一种具有防撞工作台面的液压裁断机，采用可升降的裁断台，当控制裁断刀头上下运动的液压件发生故障时，裁断台能及时避开下落的裁断刀头，避免刀模与裁断台硬接触，防止刀模损坏或安全事故的发生。



以上所述，仅是本发明的较佳实施例而已，并非是对本发明作任何其他形式的限制，而依据本发明的技术实质所作的任何修改或等同变化，仍属于本发明所要求保护的范围。
