【申请公布号：CN107969798A；申请权利人：苏州华尔兹智能科技有限公司; 发明设计人： 华彬; 李选辉; 】



摘要：



本发明属于家具制造技术领域，公开了一种三段式同步气动升降桌，设置有升降柱，所述升降柱的内套管套装在中套管内部，所述的中套管套装在外套管内部，所述的中套管下部连接有滚珠保持架，所述的滚珠保持架夹持在内套管和外套管中间，所述的内套管顶端安装有桌架，所述的外套管底部安装有底脚板；所述的升降柱内部安装有自由式气弹簧，所述的自由式气弹簧上下端安装有同步轮固定套，所述的同步轮固定套上安装有同步轮，所述的同步轮上套装有同步带，所述的同步带上固定有同步带接头。可以解决目前的气动升降桌的桌面的负载不均匀时，或者两根可锁气弹簧不能在同一时刻打开自锁开关所引起的左右倾斜，无法同步升降的问题。



主权项：



一种三段式同步气动升降桌，其特征在于，所述三段式同步气动升降桌设置有升降柱，所述升降柱的内套管套装在中套管内部，所述的中套管套装在外套管内部，所述的中套管下部连接有滚珠保持架，所述的滚珠保持架夹持在内套管和外套管中间，所述的内套管顶端安装有桌架，所述的外套管底部安装有底脚板；所述的升降柱内部安装有自由式气弹簧，所述的自由式气弹簧上下端安装有同步轮固定套，所述的同步轮固定套上安装有同步轮，所述的同步轮上套装有同步带，所述的同步带上固定有同步带接头，所述的同步带接头固定在同步带固定架上端，所述的同步带固定架固定在外套管底部的焊片上。



要求：

1.一种三段式同步气动升降桌，其特征在于，所述三段式同步气动升降桌设置有升降柱，所述升降柱的内套管套装在中套管内部，所述的中套管套装在外套管内部，所述的中套管下部连接有滚珠保持架，所述的滚珠保持架夹持在内套管和外套管中间，所述的内套管顶端安装有桌架，所述的外套管底部安装有底脚板；



所述的升降柱内部安装有自由式气弹簧，所述的自由式气弹簧上下端安装有同步轮固定套，所述的同步轮固定套上安装有同步轮，所述的同步轮上套装有同步带，所述的同步带上固定有同步带接头，所述的同步带接头固定在同步带固定架上端，所述的同步带固定架固定在外套管底部的焊片上。



2.如权利要求1所述三段式同步气动升降桌，其特征在于，所述同步轮通过六角传动杆相连接，所述的六角传动杆上固定有位置锁定盒，所述的位置锁定盒内部安装有与升降柱相匹配的棘轮。



3.如权利要求1所述的三段式同步气动升降桌，其特征在于，所述同步轮采用链轮或者钢丝绳轮，所述同步带采用链条或者钢丝绳。



4.如权利要求1所述的三段式同步气动升降桌，其特征在于，所述位置锁定盒通过拉线与释放手柄相连接，所述位置锁定盒包括棘轮和棘爪，所述棘爪上安装有销钉，所述销钉在推动板的滑槽内滑动安装，所述推动板上方有弹簧，所述推动板上也安装有销钉，所述销钉与拨动架相接触。



5.如权利要求1所述的三段式同步气动升降桌，其特征在于，所述同步带固定架底板焊接有固定架焊片，所述固定架焊片用螺钉固定在外套管底部的焊片上。





一种三段式同步气动升降桌

技术领域



本发明属于家具制造技术领域，尤其涉及一种三段式同步气动升降桌。



背景技术



目前的气动升降桌，均是两段式结构，采用两根可锁气弹簧实现升降功能。当桌面的负载不均匀时，或者两根可锁气弹簧不能在同一时刻打开自锁开关。均无法实现同步升降，导致桌面倾斜，出现卡阻现象。



综上所述，现有技术存在的问题是：当传统桌面的负载不均匀时，或者两根可锁气弹簧不能在同一时刻打开自锁开关。均无法实现同步升降，导致桌面倾斜，出现卡阻现象。



发明内容



针对现有技术存在的问题，本发明提供了一种三段同步气动升降桌。



本发明是这样实现的，三段式同步气动升降桌设置有升降柱，所述升降柱的内套管套装在中套管内部，所述的中套管套装在外套管内部，所述的中套管下部连接有滚珠保持架，所述的滚珠保持架夹持在内套管和外套管中间，所述的内套管顶端安装有桌架，所述的外套管底部安装有底脚板；



所述的升降柱内部安装有自由式气弹簧，所述的自由式气弹簧上下端安装有同步轮固定套，所述的同步轮固定套上安装有同步轮，所述的同步轮上套装有同步带，所述的同步带上固定有同步带接头，所述的同步带接头固定在同步带固定架上端，所述的同步带固定架固定在外套管底部的焊片上。



进一步，所述同步轮通过六角传动杆相连接，所述的六角传动杆上固定有位置锁定盒，所述的位置锁定盒内部安装有与升降柱相匹配的棘轮。



进一步，所述同步轮采用链轮或者钢丝绳轮，所述同步带采用链条或者钢丝绳。



进一步，所述位置锁定盒通过拉线与释放手柄相连接，所述位置锁定盒包括棘轮和棘爪，所述棘爪上安装有销钉，所述销钉在推动板的滑槽内滑动安装，所述推动板上方有弹簧，所述推动板上也安装有销钉，所述销钉与拨动架相接触。



进一步，所述同步带固定架底板焊接有固定架焊片，所述固定架焊片用螺钉固定在外套管底部的焊片上。



本发明的优点及积极效果为：该新型气动升降桌可以解决目前的气动升降桌的桌面的负载不均匀时，或者两根可锁气弹簧不能在同一时刻打开自锁开关。均无法实现同步升降，导致桌面倾斜，出现卡阻的现象。



附图说明

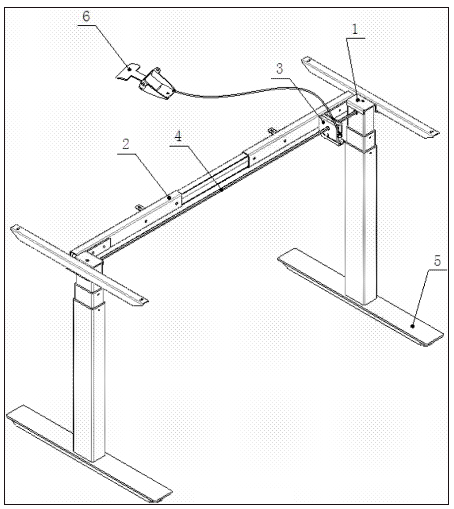

图1是本发明实施例提供的新型气动升降桌整体结构示意图。



图2是本发明实施例提供的新型气动升降桌内部结构示意图。

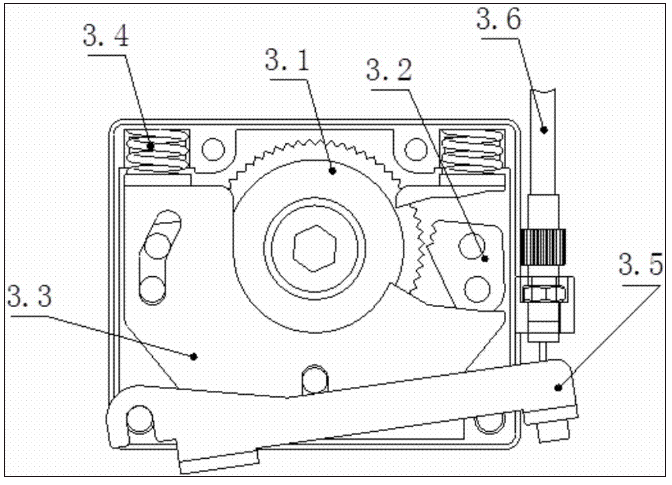

图3是本发明实施例提供的位置锁定盒打开时内部结构示意图。

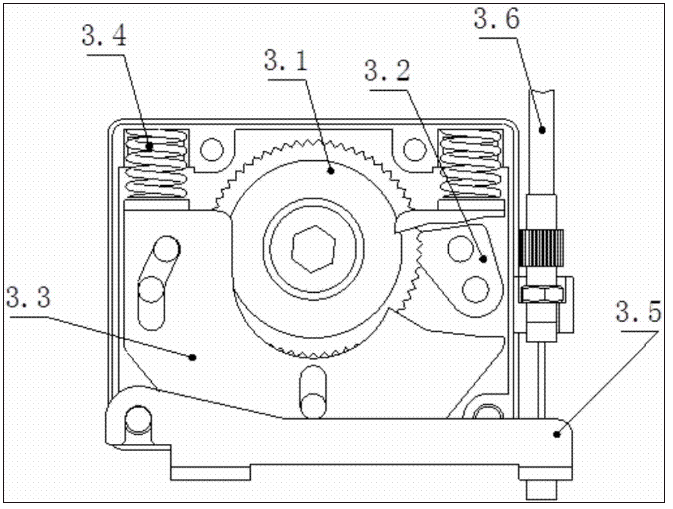

图4是本发明实施例提供的位置锁定盒关闭时内部结构示意图。



图中：1、升降柱；1.1、内套管；1.2、中套管；1.2.1、滚珠保持架；1.3、外套管；1.3.1、焊片；2、桌架；3、位置锁定盒；3.1、棘轮；3.2、棘爪；3.3、推动板；3.4、弹簧；3.5、拨动架；3.6、拉线；4、六角传动杆；5、底脚板；6、释放手柄；7、自由式气弹簧；8、同步轮固定套；9、同步带固定架；9.1、固定架焊片；10、同步带；11、同步带接头；12、同步轮。



具体实施方式



为能进一步了解本发明的发明内容、特点及功效，兹例举以下实施例，并配合附图1至附图4详细说明如下。



下面结合附图对本发明的结构作详细的描述。



该同步气动升降桌采用三段式结构，所述的三段式结构包括内套管1.1，所述的内套管1.1套装在中套管1.2内部，所述的中套管1.2套装在外套管1.3内部，所述的中套管1.2下部连接有滚珠保持架1.2.1，所述的滚珠保持架1.2.1夹持在内套管和外套管中间。



所述的内套管1.1顶端焊接有桌架安装板，所述的桌架安装板上用螺钉安装有桌架2，所述的外套管1.3底部焊接有焊片1.3.1，所述的焊片1.3.1用螺钉固定在底脚板5上。



该同步气动升降桌设置有同步机构，所述的同步结构包括六角传动杆4，所述的六角传动杆4连接两端升降柱1，所述的升降柱1内部安装有自由式气弹簧7，所述的自由式气弹簧7上下端安装有同步轮固定套8，所述的同步轮固定套8上用螺钉固定有同步轮12，所述的同步轮12上套装有同步带10，所述的同步带10上固定有同步带接头11，所述的同步带接头11用螺钉固定在同步带固定架9上端，所述的同步带固定架9底板焊接有固定架焊片9.1，所述的固定架焊片9.1用螺钉固定在外套管1.3底部的焊片1.3.1上。



所述的同步轮固定套8用螺钉安装在内套管1.1的管壁上，所述的自由式气弹簧7活塞杆底部用螺母固定在外套管底部的焊片1.3.1上。



所述的六角传动杆4上固定有位置锁定盒3，所述的位置锁定盒3固定在桌架安装板上，所述的位置锁定盒3通过拉线与释放手柄6相连接。



所述的位置锁定盒3包括棘轮3.1和棘爪3.2，所述的棘爪3.2上安装有销钉，所述的销钉在推动板3.3的滑槽内滑动，所述的推动板上方有弹簧3.4，所述的推动板上也安装有销钉，所述的销钉与拨动架3.5相接触。所述的拨动架3.5上安装有拉线3.6。



作为本发明的优选实施例，所述的三段式结构包括内套管1.1，所述的内套管1.1套装在中套管1.2内部，所述的中套管1.2套装在外套管1.3内部，所述的中套管1.2下部连接有滚珠保持架1.2.1，所述的滚珠保持架1.2.1夹持在内套管和外套管中间。



作为本发明的优选实施例，所述的升降柱1内部安装有自由式气弹簧7，所述的自由式气弹簧7上下端安装有同步轮固定套8，所述的同步轮固定套8上用螺钉固定有同步轮12，所述的同步轮12上套装有同步带10，所述的同步带10上固定有同步带接头11，所述的同步带接头11用螺钉固定在同步带固定架9上端，所述的同步带固定架9用螺钉固定在外套管1.3底部的焊片1.3.1上。



作为本发明的优选实施例，所述的同步轮固定套8用螺钉安装在内套管1.1的管壁上，所述的气弹簧活塞杆底部用螺母固定在外套管底部的焊片1.3.1上。



作为本发明的优选实施例，所述的位置锁定盒3内部安装有棘轮3.1和棘爪3.2，所述的棘爪3.2上安装有销钉，所述的销钉在安装在推动板3.3的滑槽内，所述的推动板上方有弹簧3.4，所述的推动板上也安装有销钉，所述的销钉与拨动架3.5相接触。



本发明的工作原理：静止状态时，位置锁定盒3内部的推动板3.3，在弹簧3.4的作用下，带动棘爪3.2向棘轮3.1中心旋转，棘爪3.2与棘轮3.1相接触，实现六角传动杆4的锁定。扳动释放手柄6时，拉线3.6拉动拨动架3.5运动，拨动架3.5带动推动板3.3运动，棘爪3.2在推动板的滑槽内的作用下，向棘轮3.1中心的反向旋转，棘爪3.2与棘轮3.1相分离，位置锁定盒3打开，自由式气弹簧7向上运动，同步带接头11在同步带固定架9的作用下，带动同步带10的一侧向下相对运动,进而使得同步轮12转动，六角传动杆4使得两侧的同步轮12保持同步转动。从而实现两侧的同步升降运动。可以解决目前的气动升降桌的桌面的负载不均匀时，或者两根可锁气弹簧不能在同一时刻打开自锁开关时无法实现同步升降，导致桌面两端倾斜，出现卡阻的现象。



以上所述仅是对本发明的较佳实施例而已，并非对本发明作任何形式上的限制，凡是依据本发明的技术实质对以上实施例所做的任何简单修改，等同变化与修饰，均属于本发明技术方案的范围内。
