【申请公布号：CN108301133A；申请权利人：天津宝盈电脑机械有限公司;发明设计人：王学振;】



摘要：



本发明公开了一种新型全自动睡袋缝纫机、精密绗缝机换框台，包括电控箱、机架、台板、模板框、升降轴组件、双层翻转梁组件、减速机、电机；其特征在于：该机器可放两块模板，交替更换布料；第一块模板生产，且第二块模板上布料，第一块生产完成拉回放在滚轮组件上，台面提升推进第二块模板，第一块模板下降，降至台面更换布料，一直循环生产，并且升降部分采用升降轴和电机同步带配合使用，升降更加快捷、方便、稳定，放置的布料更大，称重更强，机器的整体结构比已有辅助装置更小，更稳定性，效率更高。



主权项：



1.一种新型全自动睡袋缝纫机、精密绗缝机换框台，包括电控箱、机架、台板、模板框、升降轴组件、双层翻转梁组件、减速机、电机；其特征在于：所述的电控箱安装固定于机架的一侧，所述的台板位于机架的上方，所述的减速机与电机相连，所述的升降轴组件安装在机架的一角，与电机同步带配合使用；所述的双层翻转组件位于机器的两侧并且相对；所述的模板框用于放置布料。



要求：



1.一种新型全自动睡袋缝纫机、精密绗缝机换框台，包括电控箱、机架、台板、模板框、升降轴组件、双层翻转梁组件、减速机、电机；其特征在于：所述的电控箱安装固定于机架的一侧，所述的台板位于机架的上方，所述的减速机与电机相连，所述的升降轴组件安装在机架的一角，与电机同步带配合使用；所述的双层翻转组件位于机器的两侧并且相对；所述的模板框用于放置布料。



2.根据权利要求1所述的一种新型全自动睡袋缝纫机、精密绗缝机换框台，其特征在于：所述的双层翻转梁组件与机架采用升降轴连接，通过气缸驱动。





一种新型全自动睡袋缝纫机、精密绗缝机换框台

技术领域



本发明涉及缝纫机和绗缝机技术领域，特别是涉及一种新型全自动睡袋缝纫机、精密绗缝机换框台。



背景技术



现在国内的全自动睡袋缝纫机、精密绗缝机基本上没有换框台，有也是简易的桌子和简易的自动换框台，前者只能停车换布料，后者虽然能不停车更换布料，但是很不稳定，直接影响生产效率。



目前睡袋机、精密绗缝机更换模板不是在地面上、大的桌面上和简易的换框台上更换布料，劳动强度大，生产效率底，本发明机器主要是对睡袋机更换模板方便使用：采用双层设计，一块模板生产，一块模板换布料，交替使用，效率稳定，更换的布料更大，降低了劳动强度，提高了生产效率。



发明内容



为了克服上述现有技术的不足，本发明提供一种新型全自动睡袋缝纫机、精密绗缝机换框台，该装置采用模板的交替使用，保证稳定性并提高生产效率。



本发明采用的技术方案是：



1）机器结构采用的是型材焊接结构，保证机器的稳定性。



2）机器交替升降采用升降轴和电机同步带配合升降。



一种新型全自动睡袋缝纫机、精密绗缝机换框台，包括电控箱、机架、台板、模板框、升降轴组件、双层翻转梁组件、减速机、电机；所述的电控箱安装固定于机架的一侧，所述的台板位于机架的上方，所述的减速机与电机相连，所述的升降轴组件安装在机架的一角，与电机同步带配合使用；所述的翻转组件通过气缸驱动，所述的模板框用于放置布料。



一种全自动睡袋缝纫机、精密绗缝机换框台可放两块模板，交替更换布料；第一块模板生产，且第二块模板上布料，第一块生产完成拉回放在滚轮组件上，台面提升推进第二块模板，第一块模板下降，降至台面更换布料，一直循环生产，并且升降部分采用升降轴和电机同步带配合使用，升降更加快捷、方便、稳定，放置的布料更大，称重更强。



与现有技术相比，本发明的有益效果是：通过以上设计机器整体结构，比已有辅助装置更小，更稳定性，效率更高。



附图说明

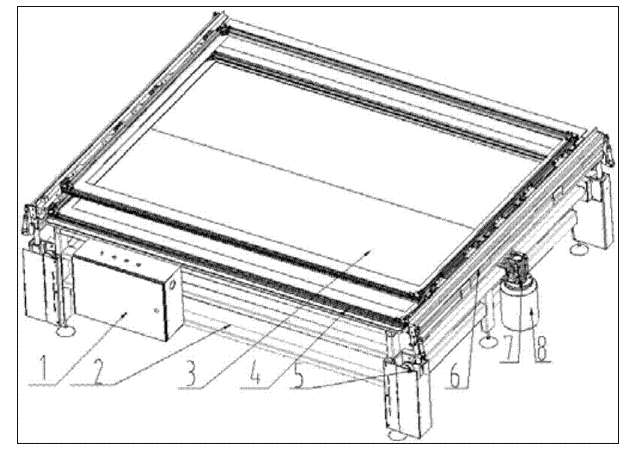

图1是机架装配图、双层模板放置架装配图和模板位置图。



1.电控箱2 2.机架 3. 台板 4.模板框 5.升降轴组件 6.双层翻转梁组件 7. 减速机 8.电机。



具体实施方式



下面结合附图对本发明进一步说明：一种新型全自动睡袋缝纫机、精密绗缝机换框台，包括电控箱1、机架2、台板3、模板框4、升降轴组件5、双层翻转梁组件6、减速机7、电机8；所述的电控箱1安装固定于机架2的一侧，所述的台板3位于机架2的上方，所述的减速机7与电机8相连，所述的升降轴组件5安装在机架2的一角，与电机8同步带配合使用；所述的翻转组件5通过气缸驱动，机架与双层翻转梁组件采用升降轴连接；所述的模板框4用于放置布料。



第一块模板生产，且第二块模板上布料，第一块生产完成拉回放在滚轮组件上，台面提升推进第二块模板，第一块模板下降，降至台面更换布料，一直循环生产，并且升降部分采用升降轴和电机同步带配合使用，升降更加快捷、方便、稳定，放置的布料更大，称重更强。



综上所述，本发明的内容并不局限在上述的实施例中，相同领域内的有识之士可以在本发明的技术指导思想之内可以轻易提出其他的实施例，但这种实施都包括在本发明的范围之内。
