【申请公布号：CN108444426A；申请权利人： 昆山龙雨智能科技有限公司;发明设计人：潘伟仁; 马志丰; 李风勇; 王震;】



摘要：



本发明公开了一种用于触摸屏检测的升降机构，包括升降位、升降台、升降架、驱动机构、以及摄像机；驱动机构包括设置于测试台下底面的固定柱、紧固于固定柱下端的固定板、设置于固定板一端的驱动电机、设置于固定板中部的丝杆、与丝杆的下端紧固的从动轮、以及用于驱动电机的主动轮和从动轮相连接的同步带，同步带、所述从动轮及所述主动轮均位于所述固定板的下方，所述丝杆的上端与所述升降架紧固。以此结构设计，通过升降台的设置，能够通过升降台的上下运动，方便的对触摸屏取放，同时，还能够通过摄像机的设置，有效获取触摸屏像素参数，进而通过外部电控装置，获取触摸屏中的多点触摸传感器与玻璃屏之间的层压偏移量。



主权项：



1.一种用于触摸屏检测的升降机构，其特征在于：包括开设于测试台中部的升降位、设置于升降位的升降台、设置于所述升降台下底面的升降架、设置于测试台下方用于驱动所述升降架上下运动的驱动机构、以及设置于所述升降台下方用于检测放置于升降台上方的待测触摸屏摆放位置的摄像机；所述摄像机及所述驱动机构均与外部电控装置电连接，所述驱动机构包括设置于所述测试台下底面的固定柱、紧固于所述固定柱下端的固定板、设置于所述固定板一端的驱动电机、设置于所述固定板中部的丝杆、与所述丝杆的下端紧固的从动轮、以及用于所述驱动电机的主动轮和从动轮相连接的同步带，所述同步带、所述从动轮及所述主动轮均位于所述固定板的下方，所述丝杆的上端与所述升降架紧固。



要求：



1.一种用于触摸屏检测的升降机构，其特征在于：包括开设于测试台中部的升降位、设置于升降位的升降台、设置于所述升降台下底面的升降架、设置于测试台下方用于驱动所述升降架上下运动的驱动机构、以及设置于所述升降台下方用于检测放置于升降台上方的待测触摸屏摆放位置的摄像机；所述摄像机及所述驱动机构均与外部电控装置电连接，所述驱动机构包括设置于所述测试台下底面的固定柱、紧固于所述固定柱下端的固定板、设置于所述固定板一端的驱动电机、设置于所述固定板中部的丝杆、与所述丝杆的下端紧固的从动轮、以及用于所述驱动电机的主动轮和从动轮相连接的同步带，所述同步带、所述从动轮及所述主动轮均位于所述固定板的下方，所述丝杆的上端与所述升降架紧固。



2.根据权利要求1所述的一种用于触摸屏检测的升降机构，其特征在于：所述升降台包括与所述升降位滑动配合的升降板、设置于所述升降板上表面中部用于承载待测触摸屏的载物台、以及周向设置于所述载物台上表面的柔性电路板、以及均布于所述柔性电路板上表面用于和待测触摸屏电连接的导电片。



3.根据权利要求2所述的一种用于触摸屏检测的升降机构，其特征在于：所述载物台的相邻两侧壁的交汇处开设有缺口，所述缺口的底面贯穿设置有通孔，所述摄像机的感光侧位于所述通孔的正下方。



4.根据权利要求3所述的一种用于触摸屏检测的升降机构，其特征在于：所述缺口的相邻两侧壁相互垂直，所述通孔设置于所述缺口相邻两侧壁交汇处的根部。



5.根据权利要求4所述的一种用于触摸屏检测的升降机构，其特征在于：所述升降位为贯通设置于所述升降台中部的让位孔，所述让位孔下端口的边缘设置有与所述升降板滑动配合的支撑臂，所述支撑臂与所述测试台的下底面垂直紧固。



6.根据权利要求5所述的一种用于触摸屏检测的升降机构，其特征在于：所述升降板的外侧壁竖直紧固有滑轨，所述滑轨通过滑块与所述支撑臂紧固。



7.一种触摸屏检测装置，其特征在于：包括权利要求1至6任意一项所述的升降机构。



一种用于触摸屏检测的升降机构及触摸屏检测装置

技术领域



本发明涉及自动化技术领域，尤其涉及一种用于触摸屏检测的升降机构及触摸屏检测装置。



背景技术



现有技术下在对触摸屏测试时，由于缺少必要的检测装置，使得测试效率极低，此外在测试过程中，由于触摸屏属于易碎产品，因定位不稳、取放不当等原因也很容易造成触摸屏损伤或破碎。



发明内容



本发明的目的在于提供一种方便触摸屏取放且定位精准的检测装置及触摸屏检测装置。



为达此目的，本发明采用以下技术方案：



一种用于触摸屏检测的升降机构，包括开设于测试台中部的升降位、设置于升降位的升降台、设置于所述升降台下底面的升降架、设置于测试台下方用于驱动所述升降架上下运动的驱动机构、以及设置于所述升降台下方用于检测放置于升降台上方的待测触摸屏摆放位置的摄像机；所述摄像机及所述驱动机构均与外部电控装置电连接，所述驱动机构包括设置于所述测试台下底面的固定柱、紧固于所述固定柱下端的固定板、设置于所述固定板一端的驱动电机、设置于所述固定板中部的丝杆、与所述丝杆的下端紧固的从动轮、以及用于所述驱动电机的主动轮和从动轮相连接的同步带，所述同步带、所述从动轮及所述主动轮均位于所述固定板的下方，所述丝杆的上端与所述升降架紧固。



其中，所述升降台包括与所述升降位滑动配合的升降板、设置于所述升降板上表面中部用于承载待测触摸屏的载物台、以及周向设置于所述载物台上表面的柔性电路板、以及均布于所述柔性电路板上表面用于和待测触摸屏电连接的导电片。



其中，所述载物台的相邻两侧壁的交汇处开设有缺口，所述缺口的底面贯穿设置有通孔，所述摄像机的感光侧位于所述通孔的正下方。



其中，所述缺口的相邻两侧壁相互垂直，所述通孔设置于所述缺口相邻两侧壁交汇处的根部。



其中，所述升降位为贯通设置于所述升降台中部的让位孔，所述让位孔下端口的边缘设置有与所述升降板滑动配合的支撑臂，所述支撑臂与所述测试台的下底面垂直紧固。



其中，所述升降板的外侧壁竖直紧固有滑轨，所述滑轨通过滑块与所述支撑臂紧固。



一种触摸屏检测装置，包括上述所述的升降机构。



本发明的有益效果：本发明包括开设于测试台中部的升降位、设置于升降位的升降台、设置于所述升降台下底面的升降架、设置于测试台下方用于驱动所述升降架上下运动的驱动机构、以及设置于所述升降台下方用于检测放置于升降台上方的待测触摸屏摆放位置的摄像机；所述摄像机及所述驱动机构均与外部电控装置电连接，所述驱动机构包括设置于所述测试台下底面的固定柱、紧固于所述固定柱下端的固定板、设置于所述固定板一端的驱动电机、设置于所述固定板中部的丝杆、与所述丝杆的下端紧固的从动轮、以及用于所述驱动电机的主动轮和从动轮相连接的同步带，所述同步带、所述从动轮及所述主动轮均位于所述固定板的下方，所述丝杆的上端与所述升降架紧固。以此结构设计，通过升降台的设置，能够通过升降台的上下运动，方便的对触摸屏取放，同时，还能够通过摄像机的设置，有效获取触摸屏像素参数，进而通过外部电控装置，获取触摸屏中的多点触摸传感器与玻璃屏之间的层压偏移量。



附图说明

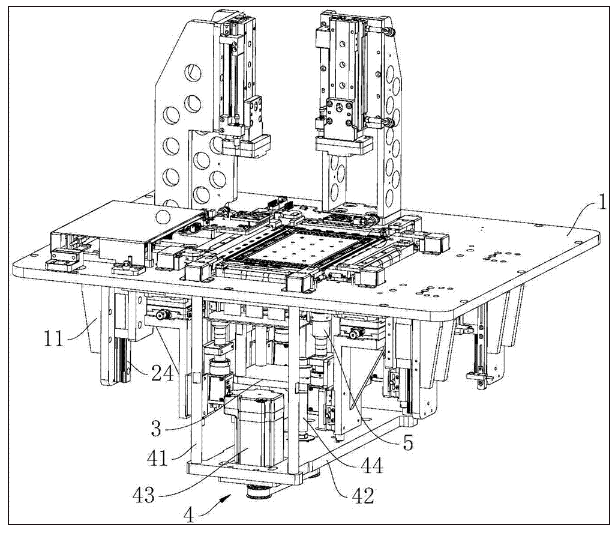

图1是本发明触摸屏检测装置的轴测图。

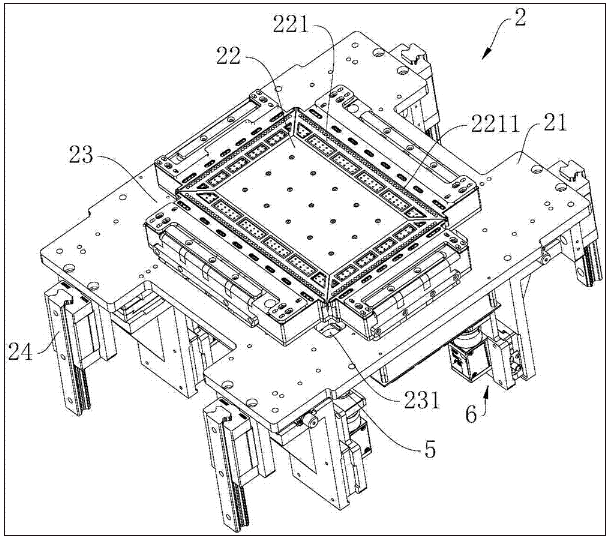

图2是图1中升降机构的轴测图。



具体实施方式



下面结合附图并通过具体实施方式来进一步说明本发明的技术方案。



结合图1至图2所示，本实施例中一种用于触摸屏检测的升降机构，包括开设于测试台1中部的升降位、设置于升降位的升降台2、设置于所述升降台2下底面的升降架3、设置于测试台1下方用于驱动所述升降架3上下运动的驱动机构4、以及设置于所述升降台2下方用于检测放置于升降台2上方的待测触摸屏摆放位置的摄像机5；所述摄像机5及所述驱动机构4均与外部电控装置电连接，所述驱动机构4包括设置于所述测试台1下底面的固定柱41、紧固于所述固定柱41下端的固定板42、设置于所述固定板42一端的驱动电机43、设置于所述固定板42中部的丝杆44、与所述丝杆44的下端紧固的从动轮、以及用于所述驱动电机43的主动轮和从动轮相连接的同步带45，所述同步带45、所述从动轮及所述主动轮均位于所述固定板42的下方，所述丝杆44的上端与所述升降架3紧固。



具体的，本实施例中，所述升降台2包括与所述升降位滑动配合的升降板21、设置于所述升降板21上表面中部用于承载待测触摸屏的载物台22、以及周向设置于所述载物台22上表面的柔性电路板221、以及均布于所述柔性电路板221上表面用于和待测触摸屏电连接的导电片2211。



此外，本实施例中，所述载物台22的相邻两侧壁的交汇处开设有缺口23，所述缺口23的底面贯穿设置有通孔231，所述摄像机5的感光侧位于所述通孔231的正下方，且所述缺口23的相邻两侧壁相互垂直，所述通孔231设置于所述缺口23相邻两侧壁交汇处的根部。以此结构设计，当触摸屏放置于载物台上表面时，即可通过设置于缺口下方的摄像机对触摸屏的四个角的像素点进行采集，之后再通过外部电控装置的作用，进一步的获取触摸屏中的多点触摸传感器与玻璃之间的层压偏移量。



本实施例中，所述升降位为贯通设置于所述升降台2中部的让位孔，所述让位孔下端口的边缘设置有与所述升降板21滑动配合的支撑臂11，所述支撑臂11与所述测试台1的下底面垂直紧固，所述升降板21的外侧壁竖直紧固有滑轨24，所述滑轨24通过滑块与所述支撑臂11紧固。以此结构设计，能够实现升降板与升降位的相对移动，以此方便触摸屏的取放。



此外，本实施例中，还提供了一种触摸屏检测装置，包括上述所述的升降机构，以此配合设置在触摸屏检测装置的测试台上的测试组件，方便高效的对触摸屏进行测试。



以上结合具体实施例描述了本发明的技术原理。这些描述只是为了解释本发明的原理，而不能以任何方式解释为对本发明保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本发明的其它具体实施方式，这些方式都将落入本发明的保护范围之内。
