【授权公告号：CN207867598U；申请权利人：广州御银科技股份有限公司; 发明设计人：邓九龄; 郭磊; 李营其; 吴国俊; 区智明; 张冠杰; 翁泽滨; 黄丽; 牟耀华; 邓雅静; 岑思华; 李承轩; 】



摘要：



一种自动柜员机纸币抬升结构，包括卧置的抬升板，抬升板的两侧设置有立置的滑轨，抬升板的侧部与滑轨活动连接；滑轨的一侧设置有与直流电机联动的齿轮组，齿轮组一侧设置同步带且齿轮组与同步带联动，同步带的表面与抬升板的侧部相抵；设置微动开关与直流电机连通。抬升板的初始位置在底部，控制直流电机进入电动机模式，直流电机驱动齿轮转动，同步带使抬升板缓缓抬升，直至抬升板运行到最高点。利用微动开关控制直流电机进入发电机模式，抬升板需要克服齿轮的阻力做工才能得以下降；然而抬升板重量轻，无法克服齿轮的阻力使齿轮反转，因而悬停在滑轨的最高点。而后，悬停时间结束，控制直流电机反转，即可使齿轮反转并由同步带控制抬升板下降。



主权项：



1.一种自动柜员机纸币抬升结构，包括卧置的抬升板，抬升板的两侧设置有立置的滑轨，抬升板的侧部与滑轨活动连接；滑轨的一侧设置有与直流电机联动的齿轮组，齿轮组一侧设置同步带且齿轮组与同步带联动，同步带的表面与抬升板的侧部相抵；设置微动开关与直流电机连通。



要求：



1.一种自动柜员机纸币抬升结构，包括卧置的抬升板，抬升板的两侧设置有立置的滑轨，抬升板的侧部与滑轨活动连接；滑轨的一侧设置有与直流电机联动的齿轮组，齿轮组一侧设置同步带且齿轮组与同步带联动，同步带的表面与抬升板的侧部相抵；设置微动开关与直流电机连通。



2.根据权利要求1所述的一种自动柜员机纸币抬升结构，其特征在于：所述的滑轨为固定轴，抬升板的侧部通过轴套与固定轴活动连接。



3.根据权利要求1或2所述的一种自动柜员机纸币抬升结构，其特征在于：滑轨的端部设置有阻挡件。



4.根据权利要求2所述的一种自动柜员机纸币抬升结构，其特征在于：同步带的表面与抬升板的轴套相抵。





一种自动柜员机纸币的抬升结构

技术领域



本实用新型涉及自动柜员机制造领域，尤其是一种自动柜员机的纸币抬升结构。



背景技术



自动柜员机中，钞箱一般处于自动柜员机的低处，出钞口位于自动柜员机中部，因而会采用纸币抬升结构来将钞箱内的纸币抬升至出钞口。现有的纸币抬升结构如下：抬升板的两侧设置滑轨，滑轨的顶端设置有阻挡件，抬升板侧部与滑轨活动连接，驱动装置与电机连通，且驱动装置的驱动端负责驱动抬升板沿滑轨滑动。使电机正转，电机控制抬升板沿滑轨上升，直至抬升板与阻挡件相抵，电机持续正转使得抬升板保持在最高位置，依赖阻挡件阻碍抬升板的继续上升；当抬升板上的纸币被运送离抬升板时，控制电机反转，驱动装置驱动抬升板沿滑轨下滑，直至抬升板滑落到滑轨的最低位置。



现有技术的缺陷在于，如果要让抬升板悬停在最高点一段时间，需要令电机保持正转，并要阻挡件阻碍抬升板的上升，容易损坏阻挡件，并且电机在抬升板悬停的时间内作无用功，浪费能源。



实用新型内容



本实用新型旨在给出一种更节能、更耐用的自动柜员机纸币抬升结构。



一种自动柜员机纸币抬升结构，包括卧置的抬升板，抬升板的两侧设置有立置的滑轨，抬升板的侧部与滑轨活动连接；滑轨的一侧设置有与直流电机联动的齿轮组，齿轮组一侧设置同步带且齿轮组与同步带联动，同步带的表面与抬升板的侧部相抵；设置微动开关与直流电机连通。



抬升板的初始位置在底部，控制直流电机进入电动机模式，直流电机驱动齿轮转动，齿轮的转动带动同步带的转动，同步带利用与抬升板相抵产生的摩擦力使抬升板缓缓抬升，直至抬升板的上端与阻挡件相抵，此时抬升板运行到最高点。然而，抬升板需要在最高点处悬停一定的时间，此时利用微动开关控制直流电机进入发电机模式，抬升板需要克服齿轮的阻力做工才能得以下降；然而抬升板重量轻，无法克服齿轮的阻力使齿轮反转，因而悬停在滑轨的最高点；在悬停的时间内，直流电机既不消耗电能也不产生电能。而后，悬停时间结束，控制直流电机反转，即可使齿轮反转并由同步带控制抬升板下降。



附图说明

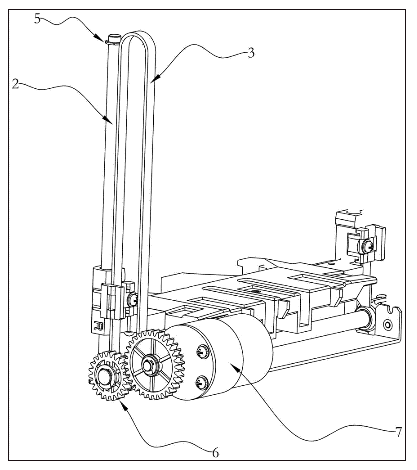

图1是本纸币抬升结构的正面示意图；

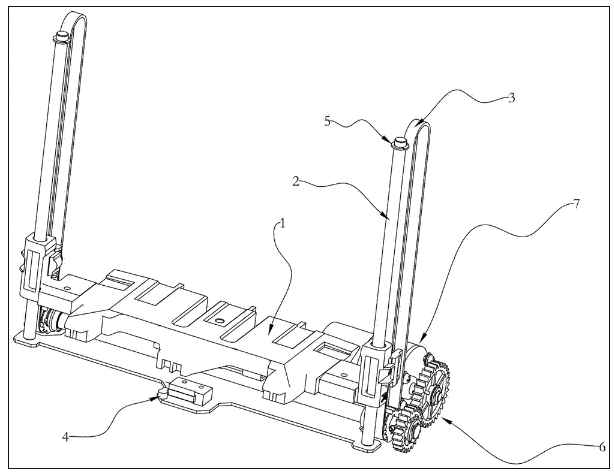

图2是本纸币抬升结构的背面示意图。



具体实施方式



如图1、图2所示，一种自动柜员机纸币抬升结构，包括卧置的抬升板1，抬升板的两侧设置有立置的滑轨，抬升板的侧部与滑轨活动连接；滑轨的一侧设置有与直流电机7联动的齿轮组6，齿轮组一侧设置同步带3且齿轮组与同步带联动，同步带3的表面与抬升板1的侧部相抵；设置微动开关4与直流电机连通。



进一步地，滑轨的端部设置有阻挡件5，阻挡件的作用是防止抬升板在上升过程中意外脱离滑轨，并非在抬升板悬停的时间内持续阻碍抬升板的继续上升。



直流电机是指能将直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。它是能实现直流电能和机械能互相转换的电机。当它作电动机运行时是直流电动机，将电能转换为机械能；作发电机运行时是直流发电机，将机械能转换为电能。本实用新型正是利用了直流电机的这种特性：抬升板的初始位置在底部，控制直流电机进入电动机模式，直流电机驱动齿轮6转动，齿轮6的转动带动同步带3的转动，同步带3利用与抬升板相抵产生的摩擦力使抬升板缓缓抬升，直至抬升板的上端与阻挡件5相抵，此时抬升板运行到最高点。然而，抬升板需要在最高点处悬停一定的时间，此时利用微动开关4控制直流电机进入发电机模式，抬升板需要克服齿轮6的阻力做工才能得以下降；然而抬升板重量轻，无法克服齿轮6的阻力使齿轮反转，因而悬停在滑轨的最高点；在悬停的时间内，直流电机既不消耗电能也不产生电能。而后，悬停时间结束，控制直流电机反转，即可使齿轮6反转并由同步带控制抬升板下降。



进一步地，所述的滑轨为固定轴2，抬升板的侧部通过轴套与固定轴活动连接。轴套套接于固定轴，避免了产生水平方向的位移，使得抬升板的移动更为的平稳。



根据上一段所述的技术方案，更进一步地，同步带的表面与抬升板的轴套相抵。轴套的高度大于抬升板，同步带与其相抵可产生更大的摩擦力，更方便地将抬升板带动。
