一种卧式锥盘收排线机



【申请公布号：CN108715373A；申请权利人：佛山迅拓奥科技有限公司;发明设计人：叶侃;】



摘要：



本发明公开了一种卧式锥盘收排线机，其结构包括：电控箱、主动轴、机头、电机、散热箱、液压筒、同步带轮、机体、传动带轮、排线座，电控箱底端的信号端与机体内部的电气系统电连接，主动轴机械连接在电机右侧并且与电机活动配合，散热箱紧贴安装固定在机体背部，同步带轮中心部分嵌套安装在同步带轮中心部分，液压筒水平固定在电机底部与机体底部之间，主动轴贯穿排线座顶端安装在机体内部右侧，排线座嵌套安装在主动轴上，电机紧贴固定在机体正面面部的左端，本发明一种卧式锥盘收排线机通过改进后，机器内部结构部件长时间进行摩擦工作时产生的热量可以快速的被冷气体消除，使机器使用安全并且大大的降低了机器出故障率。



主权项：



1.一种卧式锥盘收排线机，其结构包括：电控箱(1)、主动轴(2)、机头(3)、电机(4)、散热箱(5)、液压筒(6)、同步带轮(7)、机体(8)、传动带轮(9)、排线座(10)，其特征在于：所述电控箱(1)底端的信号端与机体(8)内部的电气系统电连接，所述主动轴(2)机械连接在电机(4)右侧并且与电机(4)活动配合，所述散热箱(5)紧贴安装固定在机体(8)背部，所述同步带轮(7)中心部分嵌套安装在同步带轮(7)中心部分，所述液压筒(6)水平固定在电机底部(4)与机体(8)底部之间，所述主动轴(2)贯穿排线座(10)顶端安装在机体(8)内部右侧，所述排线座(10)嵌套安装在主动轴(2)上，所述电机(4)紧贴固定在机体(8)正面面部的左端；所述散热箱(5)由加料装置(51)、传动装置(52)、风机装置(53)、升降装置(54)、制冷成型装置(55)、基座(56)、循环传动装置(57)、搅拌装置(58)组成，所述垂直贯穿散热箱(5)顶部安装在搅拌装置(58)顶部，所述升降装置(54)右侧结构部件与传动装置(52)顶部结构部件相互啮合，所述传动装置(52)底部安装在循环传动装置(57)上并且与循环传动装置(57)相互啮合，所述制冷成型装置(55)紧贴固定在搅拌装置(58)底部，所述基座(56)焊接固定在循环传动装置(57)下方，所述制冷成型装置(55)左侧与传动装置(52)传动连接，所述加料装置(51)与搅拌装置(58)内部之间相互贯通。



要求：



1.一种卧式锥盘收排线机，其结构包括：电控箱(1)、主动轴(2)、机头(3)、电机(4)、散热箱(5)、液压筒(6)、同步带轮(7)、机体(8)、传动带轮(9)、排线座(10)，其特征在于：



所述电控箱(1)底端的信号端与机体(8)内部的电气系统电连接，所述主动轴(2)机械连接在电机(4)右侧并且与电机(4)活动配合，所述散热箱(5)紧贴安装固定在机体(8)背部，所述同步带轮(7)中心部分嵌套安装在同步带轮(7)中心部分，所述液压筒(6)水平固定在电机底部(4)与机体(8)底部之间，所述主动轴(2)贯穿排线座(10)顶端安装在机体(8)内部右侧，所述排线座(10)嵌套安装在主动轴(2)上，所述电机(4)紧贴固定在机体(8)正面面部的左端；



所述散热箱(5)由加料装置(51)、传动装置(52)、风机装置(53)、升降装置(54)、制冷成型装置(55)、基座(56)、循环传动装置(57)、搅拌装置(58)组成，所述垂直贯穿散热箱(5)顶部安装在搅拌装置(58)顶部，所述升降装置(54)右侧结构部件与传动装置(52)顶部结构部件相互啮合，所述传动装置(52)底部安装在循环传动装置(57)上并且与循环传动装置(57)相互啮合，所述制冷成型装置(55)紧贴固定在搅拌装置(58)底部，所述基座(56)焊接固定在循环传动装置(57)下方，所述制冷成型装置(55)左侧与传动装置(52)传动连接，所述加料装置(51)与搅拌装置(58)内部之间相互贯通。



2.根据权利要求1所述的一种卧式锥盘收排线机，其特征在于：所述加料装置(51)由进料口(501)、阀杆(502)、进料通道(503)、夹紧器(504)组成，所述进料口(501)贯穿进料通道(503)顶部安装在进料通道(503)内部，所述阀杆(502)贯穿进料通道(503)安装在进料通道(503)左侧，所述夹紧器(504)焊接固定在进料通道(503)左右两侧，所述进料通道(503)安装在搅拌装置(58)顶部且它们之间相通。



3.根据权利要求1所述的一种卧式锥盘收排线机，其特征在于：所述传动装置(52)由第一斜齿轮(521)、轴架(522)、转接齿轮(523)、输出带轮(524)、辅助带轮(525)、传动皮带(526)、带轮旋转柱(527)、第二斜齿轮(528)、转接锥轮(529)、第三斜齿轮(5210)组成，所述第一斜齿轮(521)安装固定在轴架(522)顶部，所述转接齿轮(523)安装固定在轴架(522)底部并且与输出带轮(524)活动连接，所述辅助带轮(525)紧贴固定在传动皮带(526)左右两侧，所述传动皮带(526)嵌套安装在带轮旋转柱(527)上，所述转接锥轮(529)通过轴架(522)与第二斜齿轮(528)和第三斜齿轮(5210)传动连接活动配合，所述第三斜齿轮(5210)与循环传动装置(57)相互啮合，所述第二斜齿轮(528)连接于制冷成型装置(55)上并且与制冷成型装置(55)相互啮合。



4.根据权利要求1所述的一种卧式锥盘收排线机，其特征在于：所述风机装置(53)由进风通道(531)、风机(532)、外部进风口(533)、外部进风通道(534)组成，所述进风通道(531)安装在风机(532)顶部并且贯穿搅拌装置(58)左侧安装在搅拌装置(58)内部，所述外部进风口(533)与外部进风通道(534)之间相互贯通，所述风机(532)水平固定在进风通道(531)与外部进风通道(534)之间且它们之间相通。



5.根据权利要求1所述的一种卧式锥盘收排线机，其特征在于：所述升降装置(54)由传动齿轮(541)、传动带(542)、齿轮(543)、滚子(544)、齿条(545)、摆动杆(546)、定滑轮(547)、第一拉绳(548)、接盘(549)组成，所述传动齿轮(541)通过传动带(542)与齿轮(543)活动连接，所述齿轮(543)安装在齿条(545)底部并且与齿条(545)相互啮合，所述滚子(544)嵌套安装在齿条(545)右侧内部，所述第一拉绳(548)安装在滚子(544)上并且通过定滑轮(547)连接在接盘(549)上，所述摆动杆(546)安装在定滑轮(547)下方并且与定滑轮(547)活动配合，所述接盘(549)水平固定在制冷成型装置(55)右侧。



6.根据权利要求5所述的一种卧式锥盘收排线机，其特征在于：所述制冷成型装置(55)由扣合板(551)、第一转动轮(552)、皮带(553)、制冷器(554)、箱体(555)组成，所述扣合板(551)扣合固定在皮带(553)上，所述第一转动轮(552)设有两个并且分别嵌套安装在皮带(553)内部，所述制冷器(554)设有两个且安装固定在箱体(555)内部左右顶端。



7.根据权利要求1所述的一种卧式锥盘收排线机，其特征在于：所述循环传动装置(57)由压杆(571)、第二拉绳(572)、弹簧(573)、传动链条(574)、第二转动轮(575)组成，所述压杆(571)贯穿散热箱(5)右侧安装在散热箱(5)内部，所述压杆(571)左端通过第二拉绳(572)与第二转动轮(575)连接，所述第二转动轮(575)设有两个并且分别嵌套安装在传动链条(574)内部左右两侧，所述弹簧(573)水平固定在基座(56)上。



8.根据权利要求1所述的一种卧式锥盘收排线机，其特征在于：所述搅拌装置(58)由搅拌杆(581)、带有缝隙箱(582)、转动轴承(583)、冷气罐(584)、连接气管(585)组成，所述搅拌杆(581)安装固定在带有缝隙箱(582)内部中间部分并且嵌套安装在转动轴承(583)内部，所述冷气罐(584)紧贴固定在带有缝隙箱(582)内部左端，所述冷气罐(584)通过连接气管(585)连接于制冷器(554)顶部。



一种卧式锥盘收排线机

技术领域



本发明是一种卧式锥盘收排线机，属于收排线机领域。



背景技术



收排线机是电线电缆厂收线排线之专用设备。无轴开合升降式收排机与传统式有轴收排线机的区别在于安装方便，减少工人劳动强度，收线盘的宽窄容易安装定位，是电线电缆厂和需要收卷缠绕其它线材的理想辅助设备，但现有技术卧式锥盘收排线机长时间进行工作机器内部的结构部件长时间进行摩擦产生的热量无法及时的被消除，从而导致发生故障并且维修成本高。



发明内容



有鉴于此，本发明提供了一种卧式锥盘收排线机，以改善卧式锥盘收排线机长时间进行工作机器内部的结构部件长时间进行摩擦产生的热量无法及时的被消除，从而导致发生故障并且维修成本高的不足。



为了实现上述目的，本发明是通过如下的技术方案来实现：一种卧式锥盘收排线机，其结构包括：电控箱、主动轴、机头、电机、散热箱、液压筒、同步带轮、机体、传动带轮、排线座，所述电控箱底端的信号端与机体内部的电气系统电连接，所述主动轴机械连接在电机右侧并且与电机活动配合，所述散热箱紧贴安装固定在机体背部，所述同步带轮中心部分嵌套安装在同步带轮中心部分，所述液压筒水平固定在电机底部与机体底部之间，所述主动轴贯穿排线座顶端安装在机体内部右侧，所述排线座嵌套安装在主动轴上，所述电机紧贴固定在机体正面面部的左端，所述散热箱由加料装置、传动装置、风机装置、升降装置、制冷成型装置、基座、循环传动装置、搅拌装置组成，所述垂直贯穿散热箱顶部安装在搅拌装置顶部，所述升降装置右侧结构部件与传动装置顶部结构部件相互啮合，所述传动装置底部安装在循环传动装置上并且与循环传动装置相互啮合，所述制冷成型装置紧贴固定在搅拌装置底部，所述基座焊接固定在循环传动装置下方，所述制冷成型装置左侧与传动装置传动连接，所述加料装置与搅拌装置内部之间相互贯通。



作为优选的，所述加料装置由进料口、阀杆、进料通道、夹紧器组成，所述进料口贯穿进料通道顶部安装在进料通道内部，所述阀杆贯穿进料通道安装在进料通道左侧，所述夹紧器焊接固定在进料通道左右两侧，所述进料通道安装在搅拌装置顶部且它们之间相通。



作为优选的，所述传动装置由第一斜齿轮、轴架、转接齿轮、输出带轮、辅助带轮、传动皮带、带轮旋转柱、第二斜齿轮、转接锥轮、第三斜齿轮组成，所述第一斜齿轮安装固定在轴架顶部，所述转接齿轮安装固定在轴架底部并且与输出带轮活动连接，所述辅助带轮紧贴固定在传动皮带左右两侧，所述传动皮带嵌套安装在带轮旋转柱上，所述转接锥轮通过轴架与第二斜齿轮和第三斜齿轮传动连接活动配合，所述第三斜齿轮与循环传动装置相互啮合，所述第二斜齿轮连接于制冷成型装置上并且与制冷成型装置相互啮合。



作为优选的，所述风机装置由进风通道、风机、外部进风口、外部进风通道组成，所述进风通道安装在风机顶部并且贯穿搅拌装置左侧安装在搅拌装置内部，所述外部进风口与外部进风通道之间相互贯通，所述风机水平固定在进风通道与外部进风通道之间且它们之间相通。



作为优选的，所述升降装置由传动齿轮、传动带、齿轮、滚子、齿条、摆动杆、定滑轮、第一拉绳、接盘组成，所述传动齿轮通过传动带与齿轮活动连接，所述齿轮安装在齿条底部并且与齿条相互啮合，所述滚子嵌套安装在齿条右侧内部，所述第一拉绳安装在滚子上并且通过定滑轮连接在接盘上，所述摆动杆安装在定滑轮下方并且与定滑轮活动配合，所述接盘水平固定在制冷成型装置右侧。



作为优选的，所述制冷成型装置由扣合板、第一转动轮、皮带、制冷器、箱体组成，所述扣合板扣合固定在皮带上，所述第一转动轮设有两个并且分别嵌套安装在皮带内部，所述制冷器设有两个且安装固定在箱体内部左右顶端。



作为优选的，所述循环传动装置由压杆、第二拉绳、弹簧、传动链条、第二转动轮组成，所述压杆贯穿散热箱右侧安装在散热箱内部，所述压杆左端通过第二拉绳与第二转动轮连接，所述第二转动轮设有两个并且分别嵌套安装在传动链条内部左右两侧，所述弹簧水平固定在基座上。



作为优选的，所述搅拌装置由搅拌杆、带有缝隙箱、转动轴承、冷气罐、连接气管组成，所述搅拌杆安装固定在带有缝隙箱内部中间部分并且嵌套安装在转动轴承内部，所述冷气罐紧贴固定在带有缝隙箱内部左端，所述冷气罐通过连接气管连接于制冷器顶部。



本发明的有益效果在于：本发明一种卧式锥盘收排线机通过进料口可以快速的往带有缝隙箱内部进行加冰工作，通过带有缝隙箱右侧安装有两个风机并且它们通过进风通道将从外部进风口进入的风对带有缝隙箱内部进行吹动，通过搅拌杆进行转动搅拌使冰块散发出的冷气体不会蕴藏在同一个地方，通过从进风通道的风对带有缝隙箱内部进行吹动使带有缝隙箱内部的冷气体通过带有缝隙箱上的缝隙散发出去，当带有缝隙箱内部的冰块融化滴落到箱体内部制冷器通过连接气管与冷气罐连接，使冷气罐可以快速的对制冷器提供冷气体并且在通过制冷器将气体散发到皮带上的水上，在低温的环境下融化的水再次结成冰，再通过第一转动轮转动带动皮带传动使皮带上的冰块掉落在接盘上，通过压杆下压并且通过第二拉绳拉动第二转动轮进行转动工作，在第二转动轮进行转动工作通过转接锥轮传动并且通过轴架与第二斜齿轮驱动第一转动轮进行传动，传动皮带嵌套在搅拌杆与带轮旋转柱上，在带轮旋转柱转动通过传动皮带带动搅拌杆跟随转动，通过第一斜齿轮驱动传动齿轮进行转动，通过传动齿轮进行转动并且通过传动带带动齿轮进行转动，通过齿轮与齿条相互齿合使安装在齿条上的滚子拉动第一拉绳将接盘与接盘上的冰块向上移动，接盘上与冰块移动到顶部通过接盘具有伸缩的效果使接盘上的冰块被向左延伸，在摆动杆的摆动下接盘上的冰块脱离接盘并且通过进料通道掉落到带有缝隙箱内部，使冰块可以循环的进行使用，大大的节约了成本。



本发明一种卧式锥盘收排线机通过改进后，机器内部结构部件长时间进行摩擦工作时产生的热量可以快速的被冷气体消除，使机器使用安全并且大大的降低了机器出故障率。



附图说明

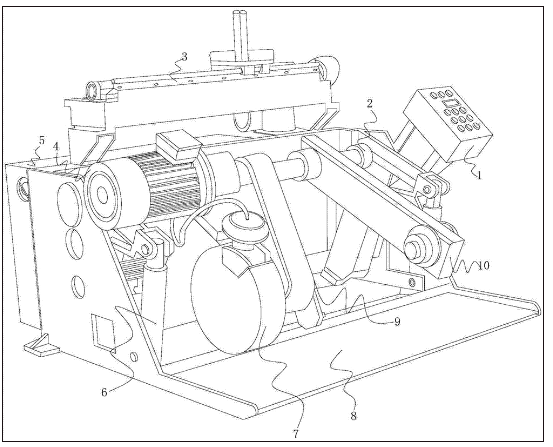

图1为本发明一种卧式锥盘收排线机的外观结构示意图。

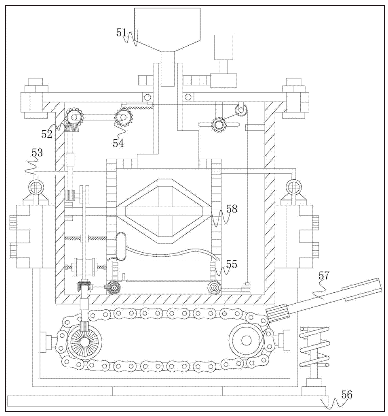

图2为本发明散热箱的内部结构示意图。

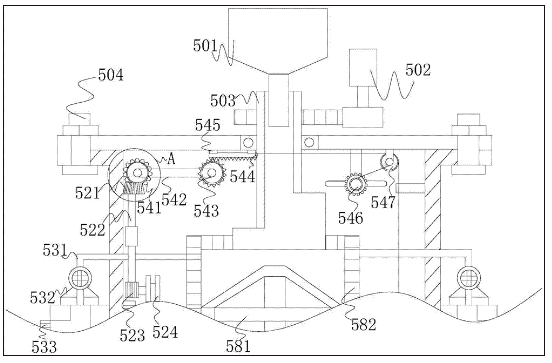

图3为本发明散热箱的内部第一详细结构示意图。

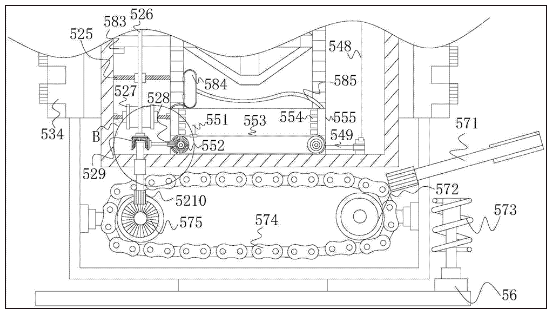

图4为本发明散热箱的内部第二详细结构示意图。

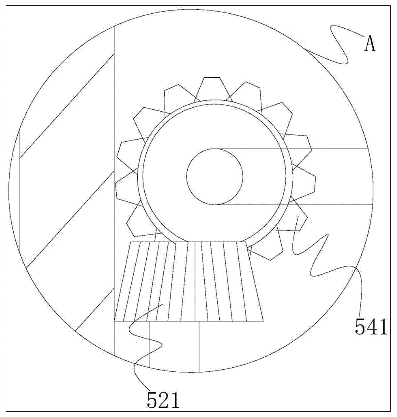

图5为本发明图3中A的结构示意图。

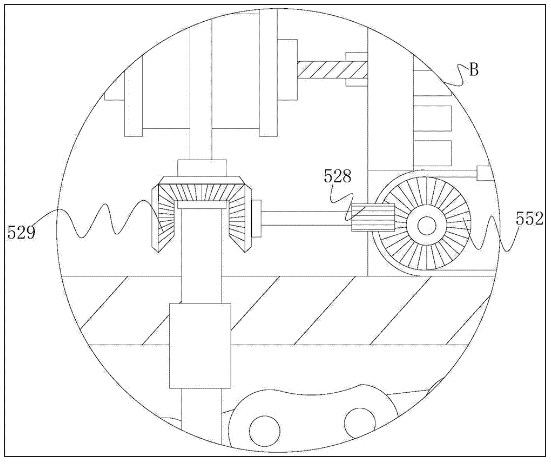

图6为本发明图4中B的结构示意图。



图中：电控箱-1、主动轴-2、机头-3、电机-4、散热箱-5、液压筒-6、同步带轮-7、机体-8、传动带轮-9、排线座-10、加料装置-51、传动装置-52、风机装置-53、升降装置-54、制冷成型装置-55、基座-56、循环传动装置-57、搅拌装置-58、进料口-501、阀杆-502、进料通道-503、夹紧器-504、第一斜齿轮-521、轴架-522、转接齿轮-523、输出带轮-524、辅助带轮-525、传动皮带-526、带轮旋转柱-527、第二斜齿轮-528、转接锥轮-529、第三斜齿轮-5210、进风通道-531、风机-532、外部进风口-533、外部进风通道-534、传动齿轮-541、传动带-542、齿轮-543、滚子-544、齿条-545、摆动杆-546、定滑轮-547、第一拉绳-548、接盘-549、扣合板-551、第一转动轮-552、皮带-553、制冷器-554、箱体-555、压杆-571、第二拉绳-572、弹簧-573、传动链条-574、第二转动轮-575、搅拌杆-581、带有缝隙箱-582、转动轴承-583、冷气罐-584、连接气管-585。



具体实施方式



为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，图1～图6示意性的显示了本发明实施方式的收排线机的结构，下面结合具体实施方式，进一步阐述本发明。



实施例



如图1-图6所示，本发明提供一种卧式锥盘收排线机，其结构包括：电控箱1、主动轴2、机头3、电机4、散热箱5、液压筒6、同步带轮7、机体8、传动带轮9、排线座10，所述电控箱1底端的信号端与机体8内部的电气系统电连接，所述主动轴2机械连接在电机4右侧并且与电机4活动配合，所述散热箱5紧贴安装固定在机体8背部，所述同步带轮7中心部分嵌套安装在同步带轮7中心部分，所述液压筒6水平固定在电机底部4与机体8底部之间，所述主动轴2贯穿排线座10顶端安装在机体8内部右侧，所述排线座10嵌套安装在主动轴2上，所述电机4紧贴固定在机体8正面面部的左端，所述散热箱5由加料装置51、传动装置52、风机装置53、升降装置54、制冷成型装置55、基座56、循环传动装置57、搅拌装置58组成，所述垂直贯穿散热箱5顶部安装在搅拌装置58顶部，所述升降装置54右侧结构部件与传动装置52顶部结构部件相互啮合，所述传动装置52底部安装在循环传动装置57上并且与循环传动装置57相互啮合，所述制冷成型装置55紧贴固定在搅拌装置58底部，所述基座56焊接固定在循环传动装置57下方，所述制冷成型装置55左侧与传动装置52传动连接，所述加料装置51与搅拌装置58内部之间相互贯通，所述加料装置51由进料口501、阀杆502、进料通道503、夹紧器504组成，所述进料口501贯穿进料通道503顶部安装在进料通道503内部，所述阀杆502贯穿进料通道503安装在进料通道503左侧，所述夹紧器504焊接固定在进料通道503左右两侧，所述进料通道503安装在搅拌装置58顶部且它们之间相通，所述传动装置52由第一斜齿轮521、轴架522、转接齿轮523、输出带轮524、辅助带轮525、传动皮带526、带轮旋转柱527、第二斜齿轮528、转接锥轮529、第三斜齿轮5210组成，所述第一斜齿轮521安装固定在轴架522顶部，所述转接齿轮523安装固定在轴架522底部并且与输出带轮524活动连接，所述辅助带轮525紧贴固定在传动皮带526左右两侧，所述传动皮带526嵌套安装在带轮旋转柱527上，所述转接锥轮529通过轴架522与第二斜齿轮528和第三斜齿轮5210传动连接活动配合，所述第三斜齿轮5210与循环传动装置57相互啮合，所述第二斜齿轮528连接于制冷成型装置55上并且与制冷成型装置55相互啮合，所述风机装置53由进风通道531、风机532、外部进风口533、外部进风通道534组成，所述进风通道531安装在风机532顶部并且贯穿搅拌装置58左侧安装在搅拌装置58内部，所述外部进风口533与外部进风通道534之间相互贯通，所述风机532水平固定在进风通道531与外部进风通道534之间且它们之间相通，所述升降装置54由传动齿轮541、传动带542、齿轮543、滚子544、齿条545、摆动杆546、定滑轮547、第一拉绳548、接盘549组成，所述传动齿轮541通过传动带542与齿轮543活动连接，所述齿轮543安装在齿条545底部并且与齿条545相互啮合，所述滚子544嵌套安装在齿条545右侧内部，所述第一拉绳548安装在滚子544上并且通过定滑轮547连接在接盘549上，所述摆动杆546安装在定滑轮547下方并且与定滑轮547活动配合，所述接盘549水平固定在制冷成型装置55右侧，所述制冷成型装置55由扣合板551、第一转动轮552、皮带553、制冷器554、箱体555组成，所述扣合板551扣合固定在皮带553上，所述第一转动轮552设有两个并且分别嵌套安装在皮带553内部，所述制冷器554设有两个且安装固定在箱体555内部左右顶端，所述循环传动装置57由压杆571、第二拉绳572、弹簧573、传动链条574、第二转动轮575组成，所述压杆571贯穿散热箱5右侧安装在散热箱5内部，所述压杆571左端通过第二拉绳572与第二转动轮575连接，所述第二转动轮575设有两个并且分别嵌套安装在传动链条574内部左右两侧，所述弹簧573水平固定在基座56上，所述搅拌装置58由搅拌杆581、带有缝隙箱582、转动轴承583、冷气罐584、连接气管585组成，所述搅拌杆581安装固定在带有缝隙箱582内部中间部分并且嵌套安装在转动轴承583内部，所述冷气罐584紧贴固定在带有缝隙箱582内部左端，所述冷气罐584通过连接气管585连接于制冷器554顶部。



本发明通过进料口501可以快速的往带有缝隙箱582内部进行加冰工作，通过带有缝隙箱582右侧安装有两个风机532并且它们通过进风通道531将从外部进风口533进入的风对带有缝隙箱582内部进行吹动，通过搅拌杆581进行转动搅拌使冰块散发出的冷气体不会蕴藏在同一个地方，通过从进风通道531的风对带有缝隙箱582内部进行吹动使带有缝隙箱582内部的冷气体通过带有缝隙箱582上的缝隙散发出去。



具体的，当带有缝隙箱582内部的冰块融化滴落到箱体555内部时，制冷器554通过连接气管585与冷气罐584连接，使冷气罐584可以快速的对制冷器554提供冷气体并且在通过制冷器554将气体散发到皮带553上的水上，在低温的环境下融化的水再次结成冰，再通过第一转动轮552转动带动皮带553传动使皮带553上的冰块掉落在接盘549上。



具体的，通过压杆571下压并且通过第二拉绳572拉动第二转动轮575进行转动工作，在第二转动轮575进行转动工作时，通过转接锥轮529传动并且通过轴架522与第二斜齿轮528驱动第一转动轮552进行传动，传动皮带526嵌套在搅拌杆581与带轮旋转柱527上，在带轮旋转柱527转动时，通过传动皮带526带动搅拌杆581跟随转动，通过第一斜齿轮521驱动传动齿轮541进行转动，通过传动齿轮541进行转动并且通过传动带542带动齿轮543进行转动，通过齿轮543与齿条545相互齿合使安装在齿条545上的滚子544拉动第一拉绳548将接盘549与接盘549上的冰块向上移动。



具体的，接盘549上与冰块移动到顶部时，通过接盘549具有伸缩的效果使接盘549上的冰块被向左延伸，在摆动杆546的摆动下接盘549上的冰块脱离接盘549并且通过进料通道503掉落到带有缝隙箱582内部，使冰块可以循环的进行使用，大大的节约了成本。



在一些实施方式中，通过安装有两个风机装置53使搅拌装置58内部的冰块产生的冷气体可以快速的散发出来并且对机器进行降温。
