【申请公布号：CN109373969A；申请权利人：昆山弘义千高装饰工程有限公司;发明设计人：李建华;】



摘要：



本发明公开了一种水平校准器，其包括平面板、底座、电机、同步带、绳索、轴承、锁紧器、收线盘和收纳框，平面板安装在底座上方，底座内安装有电机、齿轮、连接轴和同步带，连接轴安装在电机上，连接轴与一个齿轮相连接，齿轮有两个且两个齿轮之间由同步带来带动，平面板上安装有轴承、收线盘、辅助柱、固定头和锁紧器，轴承位于平面板后方，轴承下方安装有收纳框，收纳框位于平面板的底部，收纳框内安装有收线盘，锁紧器安装于平面板前端，锁紧器下方为辅助柱，辅助柱位于平面板底部。本发明水平校准器通过绳索的拉伸来对平面进行校准，这样能够快速简单的满足校准要求而且校准的精确度很高。



主权项：



1.一种水平校准器，其特征在于，其包括：平面板、底座、电机、同步带、绳索、轴承、齿轮、连接轴、辅助柱、固定头、锁紧器、收线盘和收纳框，所述平面板安装在底座上方，底座内安装有电机、齿轮、连接轴和同步带，所述连接轴安装在电机上，连接轴与一个齿轮相连接，所述齿轮有两个且两个齿轮之间由同步带来带动，所述平面板上安装有轴承、收线盘、辅助柱、固定头和锁紧器，轴承位于平面板后方，轴承下方安装有收纳框，所述收纳框位于平面板的底部，收纳框内安装有收线盘，所述锁紧器安装于平面板前端，锁紧器下方为辅助柱，所述辅助柱位于平面板底部，辅助柱上刻有厘米刻度，每5厘米安装有一个固定头，所述绳索把收线盘和锁紧器连接在一起，绳索尾端位于收线盘上，头端位于锁紧器上。



要求：



1.一种水平校准器，其特征在于，其包括：平面板、底座、电机、同步带、绳索、轴承、齿轮、连接轴、辅助柱、固定头、锁紧器、收线盘和收纳框，所述平面板安装在底座上方，底座内安装有电机、齿轮、连接轴和同步带，所述连接轴安装在电机上，连接轴与一个齿轮相连接，所述齿轮有两个且两个齿轮之间由同步带来带动，所述平面板上安装有轴承、收线盘、辅助柱、固定头和锁紧器，轴承位于平面板后方，轴承下方安装有收纳框，所述收纳框位于平面板的底部，收纳框内安装有收线盘，所述锁紧器安装于平面板前端，锁紧器下方为辅助柱，所述辅助柱位于平面板底部，辅助柱上刻有厘米刻度，每5厘米安装有一个固定头，所述绳索把收线盘和锁紧器连接在一起，绳索尾端位于收线盘上，头端位于锁紧器上。



2.如权利要求1所述水平校准器，其特征在于，所述底座底部设有一层保护层。



3.如权利要求1所述水平校准器，其特征在于，所述锁紧器内安装有卡轮。



4.如权利要求1所述水平校准器，其特征在于，所述绳索由合成纤维制成，其头部连接有固定拉头。



水平校准器

技术领域



本发明涉及一种水平辅助装置，特别是涉及一种水平校准器。



背景技术



目前，在建筑工程水平校准测量时大多是用一根透明管，将透明管内装入水，目测水平面之间的距离后估测相差高度，这样操作很不精确，且操作起来十分麻烦、费时费力。在道路的工程中通过这种方法更加难以进行路面的校准，所以需要发明一种可以替代的便捷有效的校准装置。



发明内容



本发明所要解决的技术问题是提供一种水平校准器。



本发明是通过下述技术方案来解决上述技术问题的：一种水平校准器，其包括平面板、底座、电机、同步带、绳索、轴承、齿轮、连接轴、辅助柱、固定头、锁紧器、收线盘和收纳框，所述平面板安装在底座上方，底座内安装有电机、齿轮、连接轴和同步带，所述连接轴安装在电机上，连接轴与一个齿轮相连接，所述齿轮有两个且两个齿轮之间由同步带来带动，所述平面板上安装有轴承、收线盘、辅助柱、固定头和锁紧器，轴承位于平面板后方，轴承下方安装有收纳框，所述收纳框位于平面板的底部，收纳框内安装有收线盘，所述锁紧器安装于平面板前端，锁紧器下方为辅助柱，所述辅助柱位于平面板底部，辅助柱上刻有厘米刻度，每5厘米安装有一个固定头，所述绳索把收线盘和锁紧器连接在一起，绳索尾端位于收线盘上，头端位于锁紧器上。



优选地，所述底座底部设有一层保护层。



优选地，所述锁紧器内安装有卡轮。



优选地，所述绳索由合成纤维制成，其头部连接有固定拉头。



本发明的积极进步效果在于：本发明水平校准器通过绳索的拉伸来对平面进行校准，这样能够快速简单的满足校准要求而且校准的精确度很高。本水平校准器其内置锁紧器能够自由调整松紧度，帮助使用者能够便捷的进行水平校准，提高了装置的实用性。



附图说明

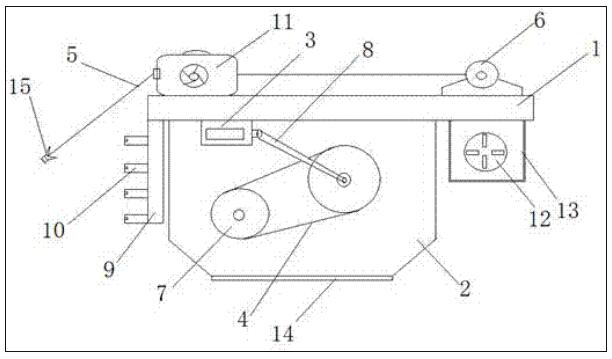

图1为本发明的结构示意图。



其中，平面板1、底座2、电机3、同步带4、绳索5、轴承6、齿轮7、连接轴8、辅助柱9、固定头10、锁紧器11、收线盘12、收纳框13、保护层14、固定拉头15。



具体实施方式



下面结合附图给出本发明较佳实施例，以详细说明本发明的技术方案。



一种水平校准器，其包括平面板1、底座2、电机3、同步带4、绳索5、轴承6、齿轮7、连接轴8、辅助柱9、固定头10、锁紧器11、收线盘12和收纳框13，平面板1安装在底座2上方，底座2内安装有电机3、齿轮7、连接轴8和同步带4，连接轴8安装在电机3上，连接轴8与一个齿轮7相连接，齿轮7有两个且两个齿轮7之间由同步带4来带动，平面板1上安装有轴承6、收线盘12、辅助柱9、固定头10和锁紧器11，轴承6位于平面板1后方，轴承6下方安装有收纳框13，收纳框13位于平面板1的底部，收纳框13内安装有收线盘12，锁紧器11安装于平面板1前端，锁紧器11下方为辅助柱9，辅助柱9位于平面板1底部，辅助柱9上刻有厘米刻度，每5厘米安装有一个固定头10，绳索5把收线盘12和锁紧器11连接在一起，绳索5尾端位于收线盘12上，头端位于锁紧器11上。



在本实例中，底座2底部设有一层保护层14。



在本实例中，锁紧器11内安装有卡轮。



在本实例中，绳索5由合成纤维制成，其头部连接有固定拉头15。



本发明水平校准器通过绳索的拉伸来对平面进行校准，这样能够快速简单的满足校准要求而且校准的精确度很高。本水平校准器其内置锁紧器能够自由调整松紧度，帮助使用者能够便捷的进行水平校准，提高了装置的实用性。



以上所述的具体实施例，对本发明的解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施例而已，并不用于限制本发明，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
