【申请公布号：CN109664592A；申请权利人：京山县凌云彩印包装有限公司;发明设计人： 范友涛; 范静芳;】



摘要：



本发明涉及一种具有双面涂胶装置的瓦楞纸贴面机，包括外壳、进料辊组、放置板、导向辊组、涂胶辊组、隔板、加热板、滞留辊组、出料辊组、同步带一、同步带二、电动机、传动齿轮、链条和旋转齿轮，放置板竖直放置于外壳内部，加热板设置在外壳内部的隔板右侧下部位置，进料辊组、导向辊组、涂胶辊组、出料辊组和滞留辊组均转动连接在放置板前端面，传动齿轮固定安装在电动机的输出端上，旋转齿轮与传动齿轮通过链条连接，进料辊组、涂胶辊组、出料辊组和滞留辊组的上侧辊轮之间通过同步带一连接，进料辊组、涂胶辊组、出料辊组和滞留辊组的下侧辊轮之间通过同步带二连接，本发明可以进行双面压痕，且由一个动力系统输出，节省了电能。



主权项：



1.一种具有双面涂胶装置的瓦楞纸贴面机，包括装置主体和联动机构，其特征在于：所述装置主体包括支脚(1)、外壳(2)、进料辊组(3)、放置板(4)、导向辊组(5)、涂胶辊组(6)、隔板(7)、加热板(11)、滞留辊组(12)和出料辊组(9)，所述支脚(1)设置在外壳(2)下端面，所述放置板(4)竖直放置于外壳(2)内部，所述隔板(7)设置在放置板(4)前端面，所述加热板(11)设置在外壳(2)内部的隔板(7)右侧下部位置，所述进料辊组(3)、导向辊组(5)、涂胶辊组(6)、出料辊组(9)和滞留辊组(12)均转动连接在放置板(4)前端面，所述进料辊组(3)设置在外壳(2)内部左侧中间位置，所述出料辊组(9)设置在外壳(2)内部右侧中间位置，所述涂胶辊组(6)设置进料辊组(3)与出料辊组(9)之间，所述涂胶辊组(6)与出料辊组(9)之间设置有滞留辊组(12)，所述进料辊组(3)与涂胶辊组(6)之间以及滞留辊组(12)与出料辊组(9)之间均设置有导向辊组(5)；所述联动机构设置在放置板(4)后端面，所述联动机构包括同步带一(8)、同步带二(10)、电动机(13)、传动齿轮(14)、链条(15)和旋转齿轮(16)，所述电动机(13)设置在隔板(7)后端面上，所述传动齿轮(14)固定安装在电动机(13)的输出端上，所述进料辊组(3)上分别安装有旋转齿轮(16)，所述旋转齿轮(16)与传动齿轮(14)通过链条(15)连接，所述进料辊组(3)、涂胶辊组(6)、出料辊组(9)和滞留辊组(12)的上侧辊轮之间通过同步带一(8)连接，所述进料辊组(3)、涂胶辊组(6)、出料辊组(9)和滞留辊组(12)的下侧辊轮之间通过同步带二(10)连接。





要求：

1.一种具有双面涂胶装置的瓦楞纸贴面机，包括装置主体和联动机构，其特征在于：所述装置主体包括支脚(1)、外壳(2)、进料辊组(3)、放置板(4)、导向辊组(5)、涂胶辊组(6)、隔板(7)、加热板(11)、滞留辊组(12)和出料辊组(9)，所述支脚(1)设置在外壳(2)下端面，所述放置板(4)竖直放置于外壳(2)内部，所述隔板(7)设置在放置板(4)前端面，所述加热板(11)设置在外壳(2)内部的隔板(7)右侧下部位置，所述进料辊组(3)、导向辊组(5)、涂胶辊组(6)、出料辊组(9)和滞留辊组(12)均转动连接在放置板(4)前端面，所述进料辊组(3)设置在外壳(2)内部左侧中间位置，所述出料辊组(9)设置在外壳(2)内部右侧中间位置，所述涂胶辊组(6)设置进料辊组(3)与出料辊组(9)之间，所述涂胶辊组(6)与出料辊组(9)之间设置有滞留辊组(12)，所述进料辊组(3)与涂胶辊组(6)之间以及滞留辊组(12)与出料辊组(9)之间均设置有导向辊组(5)；



所述联动机构设置在放置板(4)后端面，所述联动机构包括同步带一(8)、同步带二(10)、电动机(13)、传动齿轮(14)、链条(15)和旋转齿轮(16)，所述电动机(13)设置在隔板(7)后端面上，所述传动齿轮(14)固定安装在电动机(13)的输出端上，所述进料辊组(3)上分别安装有旋转齿轮(16)，所述旋转齿轮(16)与传动齿轮(14)通过链条(15)连接，所述进料辊组(3)、涂胶辊组(6)、出料辊组(9)和滞留辊组(12)的上侧辊轮之间通过同步带一(8)连接，所述进料辊组(3)、涂胶辊组(6)、出料辊组(9)和滞留辊组(12)的下侧辊轮之间通过同步带二(10)连接。



2.根据权利要求1所述的一种具有双面涂胶装置的瓦楞纸贴面机，其特征在于：所述外壳(2)左右端面上分别开设有进料口(a)和出料口(c)，所述隔板(7)上开设有通口(b)。



3.根据权利要求1所述的一种具有双面涂胶装置的瓦楞纸贴面机，其特征在于：所述进料辊组(3)、导向辊组(5)、涂胶辊组(6)、出料辊组(9)和滞留辊组(12)均由两个辊轮组成。



4.根据权利要求1所述的一种具有双面涂胶装置的瓦楞纸贴面机，其特征在于：所述传动齿轮(14)与旋转齿轮(16)均与链条(15)相啮合。





一种具有双面涂胶装置的瓦楞纸贴面机

技术领域



本发明涉及数码产品配件领域，具体为一种具有双面涂胶装置的瓦楞纸贴面机。



背景技术



瓦楞纸是由挂面纸和通过瓦楞棍加工而形成的波形的瓦楞纸粘合而成的板状物。



瓦楞纸定型时需进行贴面操作，但现有技术中瓦楞纸只能进行单面贴胶，效率较低，综上所述，现急需一种具有双面涂胶装置的瓦楞纸贴面机来解决上述出现的问题。



发明内容



针对现有技术存在的不足，本发明目的是提供一种具有双面涂胶装置的瓦楞纸贴面机，以解决上述背景技术中提出的问题，本发明使用方便，操作简单，系统性高，实用性强。



为实现上述目的，本发明提供如下技术方案：一种具有双面涂胶装置的瓦楞纸贴面机，包括装置主体和联动机构，所述装置主体包括支脚、外壳、进料辊组、放置板、导向辊组、涂胶辊组、隔板、加热板、滞留辊组和出料辊组，所述支脚设置在外壳下端面，所述放置板竖直放置于外壳内部，所述隔板设置在放置板前端面，所述加热板设置在外壳内部的隔板右侧下部位置，所述进料辊组、导向辊组、涂胶辊组、出料辊组和滞留辊组均转动连接在放置板前端面，所述进料辊组设置在外壳内部左侧中间位置，所述出料辊组设置在外壳内部右侧中间位置，所述涂胶辊组设置进料辊组与出料辊组之间，所述涂胶辊组与出料辊组之间设置有滞留辊组，所述进料辊组与涂胶辊组之间以及滞留辊组与出料辊组之间均设置有导向辊组，所述联动机构设置在放置板后端面，所述联动机构包括同步带一、同步带二、电动机、传动齿轮、链条和旋转齿轮，所述电动机设置在隔板后端面上，所述传动齿轮固定安装在电动机的输出端上，所述进料辊组上分别安装有旋转齿轮，所述旋转齿轮与传动齿轮通过链条连接，所述进料辊组、涂胶辊组、出料辊组和滞留辊组的上侧辊轮之间通过同步带一连接，所述进料辊组、涂胶辊组、出料辊组和滞留辊组的下侧辊轮之间通过同步带二连接。



进一步地，所述外壳左右端面上分别开设有进料口和出料口，所述隔板上开设有通口。



进一步地，所述进料辊组、导向辊组、涂胶辊组、出料辊组和滞留辊组均由两个辊轮组成。



进一步地，所述传动齿轮与旋转齿轮均与链条相啮合。



与现有技术相比，本发明的有益效果是：本发明可以进行双面压痕，且由一个动力系统输出，节省了电能。



附图说明



图1为本发明的结构示意图；



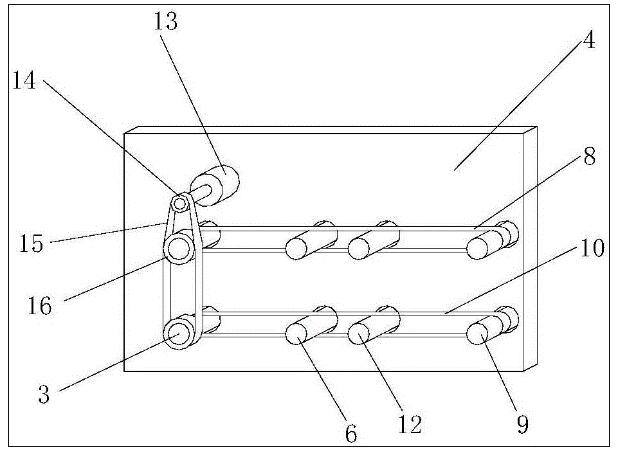

图2为本发明中联动机构的结构示意图；



附图标记中：1.支脚；2.外壳；3.进料辊组；4.放置板；5.导向辊组；6.涂胶辊组；7.隔板；8.同步带一；9.出料辊组；10.同步带二；11.加热板；12.滞留辊组；13.电动机；14.传动齿轮；15.链条；16.旋转齿轮；a.进料口；b.通口；c.出料口。



具体实施方式



下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。



请参阅图1-2，本发明提供一种技术方案：一种具有双面涂胶装置的瓦楞纸贴面机，包括装置主体和联动机构，装置主体包括支脚1、外壳2、进料辊组3、放置板4、导向辊组5、涂胶辊组6、隔板7、加热板11、滞留辊组12和出料辊组9，支脚1设置在外壳2下端面，放置板4竖直放置于外壳2内部，隔板7设置在放置板4前端面，加热板11设置在外壳2内部的隔板7右侧下部位置，进料辊组3、导向辊组5、涂胶辊组6、出料辊组9和滞留辊组12均转动连接在放置板4前端面，进料辊组3设置在外壳2内部左侧中间位置，出料辊组9设置在外壳2内部右侧中间位置，涂胶辊组6设置进料辊组3与出料辊组9之间，涂胶辊组6与出料辊组9之间设置有滞留辊组12，进料辊组3与涂胶辊组6之间以及滞留辊组12与出料辊组9之间均设置有导向辊组5。



联动机构设置在放置板4后端面，联动机构包括同步带一8、同步带二10、电动机13、传动齿轮14、链条15和旋转齿轮16，电动机13设置在隔板7后端面上，传动齿轮14固定安装在电动机13的输出端上，进料辊组3上分别安装有旋转齿轮16，旋转齿轮16与传动齿轮14通过链条15连接，进料辊组3、涂胶辊组6、出料辊组9和滞留辊组12的上侧辊轮之间通过同步带一8连接，进料辊组3、涂胶辊组6、出料辊组9和滞留辊组12的下侧辊轮之间通过同步带二10连接，本发明可以进行双面压痕，且由一个动力系统输出，节省了电能。



外壳2左右端面上分别开设有进料口a和出料口c，隔板7上开设有通口b，进料辊组3、导向辊组5、涂胶辊组6、出料辊组9和滞留辊组12均由两个辊轮组成，传动齿轮14与旋转齿轮16均与链条15相啮合。



本发明在工作时：生产人员将瓦楞纸从上料口投入外壳2内部，运行电动机13，电动机13的输出端转动带动传动齿轮14转动，传动齿轮14通过链条15带动旋转齿轮16转动，旋转齿轮16带动进料辊组3转动，进料辊组3上侧的辊轮转动通过同步带一8带动涂胶辊组6、出料辊组9和滞留辊组12上侧的辊轮转动，进料辊组3下侧的辊轮转动通过同步带二10带动涂胶辊组6、出料辊组9和滞留辊组12下侧的辊轮转动，滞留辊组12延长瓦楞纸涂胶的时间，涂胶辊组6对瓦楞纸进行双面涂胶操作，涂胶完毕后的瓦楞纸经过干燥板进行干燥，干燥完毕后的瓦楞纸从经过出料辊组9离开出料口，从而解决了现有技术中瓦楞纸只能进行单面贴胶，效率较低的问题。



以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。



尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
