一种半自动修剪机
【申请公布号:CN109906794A;申请权利人:惠州巨能科技有限公司;发明设计人:陈吉;】
摘要:
本申请的半自动修剪机包括机架,机架设置在轮子上,机架上设置有驱动装置,驱动装置为汽油机,驱动装置的输出轴连接主动轮,主动轮将动力传送到从动轮,从动轮设置在轴上,轴上还设置有主动小带轮,主动小带轮将动力传送到中转轮,中转轮随后驱动一从动小带轮,从动轮、中转轮、从动小带轮的轴的另一端均设置有刀片,刀片在轴的带动下转动即可实现切割。机架上还设置有两个推手,方便人用手推车。主动
同步轮与从动轮之间通过
同步带连接。主动小带轮与中转轮之间通过同步带连接。中转轮与从动小
带轮之间通过同步带连接。各个轴与从动轮、中转轮、从动小带轮之间分别通过键连接。
主权项:
1.一种半自动修剪机,包括机架,其特征在于:机架设置在轮子上,机架上设置有驱动装置,驱动装置为汽油机,驱动装置的输出轴连接主动轮,主动轮将动力传送到从动轮,从动轮设置在轴上,轴上还设置有主动小带轮,主动小带轮将动力传送到中转轮,中转轮随后驱动一从动小带轮,从动轮、中转轮、从动小带轮的轴的另一端 均设置有刀片。
要求:
1.一种半自动修剪机,包括机架,其特征在于:机架设置在轮子上,机架上设置有驱动装置,驱动装置为汽油机,驱动装置的输出轴连接主动轮,主动轮将动力传送到从动轮,从动轮设置在轴上,轴上还设置有主动小带轮,主动小带轮将动力传送到中转轮,中转轮随后驱动一从动小带轮,从动轮、中转轮、从动小带轮的轴的另一端 均设置有刀片。
2.根据权利要求1所述的半自动修剪机,其特征在于:机架上还设置有两个推手。
3.根据权利要求2所述的半自动修剪机,其特征在于:主动轮与从动轮之间通过同步带连接。
4.根据权利要求3所述的半自动修剪机,其特征在于:主动小带轮与中转轮之间通过同步带连接。
同步带连接器
5.根据权利要求4所述的半自动修剪机,其特征在于:各个轴与从动轮、中转轮、从动小带轮之间分别通过键连接。
一种半自动修剪机
技术领域
本申请涉及一种半自动修剪机。
背景技术
对灌木丛、花草的修剪往往依赖人力,费时费力,因引有必要进行改进。
发明内容
本发明为克服上述现有技术所述的至少一种缺陷,提供一种半自动修剪机。
本发明旨在至少在一定程度上解决上述技术问题。
本发明的首要目的是解决了需要人工修剪的缺点。
为解决上述技术问题,本发明的技术方案如下:
本申请的半自动修剪机包括机架,机架设置在轮子上,机架上设置有驱动装置,驱动装置为汽油机,驱动装置的输出轴连接主动轮,主动轮将动力传送到从动轮,从动轮设置在轴上,轴上还设置有主动小带轮,主动小带轮将动力传送到中转轮,中转轮随后驱动一从动小带轮,从动轮、中转轮、从动小带轮的轴的另一端 均设置有刀片,刀片在轴的带动下转动即可实现切割。机架上还设置有两个推手,方便人用手推车。主动轮与从动轮之间通过同步带连接。主动小带轮与中转轮之间通过同步带连接。中转轮与从动小带轮之间通过同步带连接。各个轴与从动轮、中转轮、从动小带轮之间分别通过键连接。
与现有技术相比,本发明技术方案的有益效果是:本申请通过手推车的方式即可实现修剪,方便快捷。
附图说明
图1为本申请的半自动修剪机的主视图。
图2为本申请的半自动修剪机的右视图。

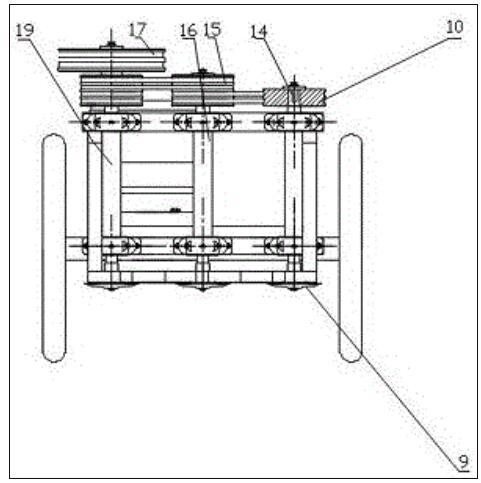

图3为本申请的半自动修剪机的俯视图。
附图仅用于示例性说明,不能理解为对本专利的限制;为了更好说明本实施例,附图某些部件会有省略、放大或缩小,并不代表实际产品的尺寸;对于本领域技术人员来说,附图中某些公知结构及其说明可能省略是可以理解的;相同或相似的标号对应相同或相似的部件;附图中描述位置关系的用语仅用于示例性说明,不能理解为对本专利的限制。
具体实施方式
参考附图,本申请的半自动修剪机包 括机架6,机架6设置在轮子7上,机架6上设置有驱动装置23,驱动装置23为汽油机,驱动装置23的输出轴连接主动轮22,主动轮22将动力传送到从动轮17,从动轮17设置在轴19上,轴19上还设置有主动小带轮,主动小带轮将动力传送到中转轮15,中转轮15随后驱动一从动小带轮14,从动轮17、中转轮15、从动小带轮14的轴的另一端 均设置有刀片9,刀片9在轴的带动下转动即可实现切割。机架6上还设置有两个推手,方便人用手推车。主动轮22与从动轮17之间通过同步带连接。主动小带轮与中转轮15之间通过同步带连接。中转轮15与从动小带轮14之间通过
同步带连接。各个轴与从动轮17、中转轮15、从动小带轮14之间分别通过键14连接。
