 一种压合机

【申请公布号:  CN111137710A;申请权利人:上海睦祥环保高科技有限公司; 发明设计人: 李秀平; 彭剑剑; 黄团结; 宋晓东; 曾福庆; 石宗泽; 贾连君; 王征;】

摘要:

本发明公开了一种压合机,要解决的是现有纸张类产品输送中的问题。本产品包括第一侧腰、第二侧腰和支腿组件,所述第一侧腰和第二侧腰上均固定有第一驱动滚筒和第二驱动滚筒,第一侧腰和第二侧腰均与下托辊、上托辊、压辊、第一张紧滚筒和第二张紧滚筒相连,第一驱动滚筒与第一张紧滚筒相连,第二驱动滚筒与第二张紧滚筒相连,支腿组件上安装有电机并且电机上安装有第一同步带轮,第二驱动滚筒的两端分别固定有第二同步带轮和第三同步带轮,第一驱动滚筒上固定有第四同步带轮,第二侧腰上固定有用于转向的第五同步带轮。本产品性能可靠,安全系数高,线体在高速运行的情况下,能保证纸张类产品在上下皮带之间精准输送。

主权项:

1.一种压合机,包括第一侧腰(1)、第二侧腰(2)和支腿组件(20),所述第一侧腰(1)和第二侧腰(2)上均固定有第一驱动滚筒(3)和第二驱动滚筒(4),第一侧腰(1)和第二侧腰(2)均与上托辊(7)、压辊(8)、第一张紧滚筒(5)和第二张紧滚筒(6)相连,第一侧腰(1)和第二侧腰(2)的下部均固定有下托辊(9),其特征在于,第一驱动滚筒(3)与第一张紧滚筒(5)之间通过第一压合皮带(10)相连,第二驱动滚筒(4)与第二张紧滚筒(6)之间通过第二压合皮带(11)相连,支腿组件(20)上安装有电机(12)并且电机(12)上安装有第一同步带轮(13),第二驱动滚筒(4)的两端分别固定有第二同步带轮(14)和第三同步带轮(15),第一驱动滚筒(3)上固定有第四同步带轮(16),第二侧腰(2)上固定有第五同步带轮(17),多个同步带轮之间通过同步带相连。

要求:
1.一种压合机,包括第一侧腰(1)、第二侧腰(2)和支腿组件(20),所述第一侧腰(1)和第二侧腰(2)上均固定有第一驱动滚筒(3)和第二驱动滚筒(4),第一侧腰(1)和第二侧腰(2)均与上托辊(7)、压辊(8)、第一张紧滚筒(5)和第二张紧滚筒(6)相连,第一侧腰(1)和第二侧腰(2)的下部均固定有下托辊(9),其特征在于,第一驱动滚筒(3)与第一张紧滚筒(5)之间通过第一压合皮带(10)相连,第二驱动滚筒(4)与第二张紧滚筒(6)之间通过第二压合皮带(11)相连,支腿组件(20)上安装有电机(12)并且电机(12)上安装有第一同步带轮(13),第二驱动滚筒(4)的两端分别固定有第二同步带轮(14)和第三同步带轮(15),第一驱动滚筒(3)上固定有第四同步带轮(16),第二侧腰(2)上固定有第五同步带轮(17),多个同步带轮之间通过同步带相连。

2.根据权利要求1所述的压合机,其特征在于,所述支腿组件(20)包括固定板和支腿,支腿均安装在固定板下端的四角。

3.根据权利要求2所述的压合机,其特征在于,所述固定板和支腿均采用铸铁材料制作。

4.根据权利要求1所述的压合机,其特征在于,所述第二侧腰(2)上安装有张紧座(19),张紧座(19)上固定有第六同步带轮(18)并且第六同步带轮(18)与第五同步带轮(17)相连。

5.根据权利要求1所述的压合机,其特征在于,所述第一张紧滚筒(5)和第二张紧滚筒(6)均通过张紧组件与第一侧腰(1)相连,第一张紧滚筒(5)和第二张紧滚筒(6)均通过张紧组件与第二侧腰(2)相连。

6.根据权利要求1所述的压合机,其特征在于,所述支腿组件(20)上安装有启动按键,启动按键与电机(12)电连接。

7.根据权利要求1或6所述的压合机,其特征在于,所述电机(12)采用三相同步电机。

一种压合机
技术领域

本发明涉及纸张类产品快速运输领域,具体是一种压合机。

背景技术

纸张是用植物纤维制成的薄片,作为写画、印刷书报、包装等。纸张:纸的总称。纸以张计,故称。纸张一般为分:凸版印刷纸、新闻纸、胶版印刷纸、铜版纸、书皮纸、字典纸、拷贝纸、板纸等。

随着我国工业的持续快速发展,在下压的输送设备上输送纸张类产品,输送效率低,而且在60m/min高速运行的情况下,纸张类产品会飞出输送设备外。

发明内容

本发明实施例的目的在于提供一种压合机,以解决上述背景技术中提出的问题。

为实现上述目的,本发明实施例提供如下技术方案:

一种压合机,包括第一侧腰、第二侧腰和支腿组件,所述第一侧腰和第二侧腰上均固定有第一驱动滚筒和第二驱动滚筒,第一侧腰和第二侧腰均与上托辊、压辊、第一张紧滚筒和第二张紧滚筒相连,第一侧腰和第二侧腰的下部均固定有下托辊,第一驱动滚筒与第一张紧滚筒之间通过第一压合皮带相连,第二驱动滚筒与第二张紧滚筒之间通过第二压合皮带相连,支腿组件上安装有电机并且电机上安装有第一同步带轮,第二驱动滚筒的两端分别固定有第二同步带轮和第三同步带轮,第一驱动滚筒上固定有第四同步带轮,第二侧腰上固定有用于转向的第五同步带轮,多个同步带轮之间通过同步带相连,电机工作从而带动第一同步带轮工作,第一同步带轮带动第二同步带轮工作,第二同步带轮带动第二驱动滚筒工作,第二驱动滚筒带动第二张紧滚筒和第三同步带轮工作,第三同步带轮带动第四同步带轮工作,第四同步带轮带动第一驱动滚筒工作,第一驱动滚筒带动第一张紧滚筒和第五同步带轮工作,即可将纸张类产品压合,线体在高速运行的情况下,能保证纸张类产品在上下皮带之间精准输送。

作为本发明实施例进一步的方案:支腿组件包括固定板和支腿,支腿均安装在固定板下端的四角,保证支撑牢固性,工作过程中不易晃动。

作为本发明实施例进一步的方案:第二侧腰上安装有张紧座,张紧座上固定有第六同步带轮并且第六同步带轮与第五同步带轮相连,具有张紧作用,保证传输的正常进行。

作为本发明实施例进一步的方案:固定板和支腿均采用铸铁材料制作,便于加工,可以吸收噪音。

作为本发明实施例进一步的方案:第一张紧滚筒和第二张紧滚筒均通过张紧组件与第一侧腰相连,第一张紧滚筒和第二张紧滚筒均通过张紧组件与第二侧腰相连,保证张紧效果。

作为本发明实施例进一步的方案:支腿组件上安装有启动按键,启动按键与电机电连接,可以一键启动,使用效果好。

作为本发明实施例进一步的方案:电机采用三相同步电机,市场易购得,使用效果好。

与现有技术相比,本发明实施例的有益效果是:

本产品设计合理,结构多样化,操作方便,价格低廉,性能可靠,人工使用安全系数高,线体在高速运行的情况下,能保证纸张类产品在上下皮带之间精准输送,应用前景广阔。

附图说明

一种压合机

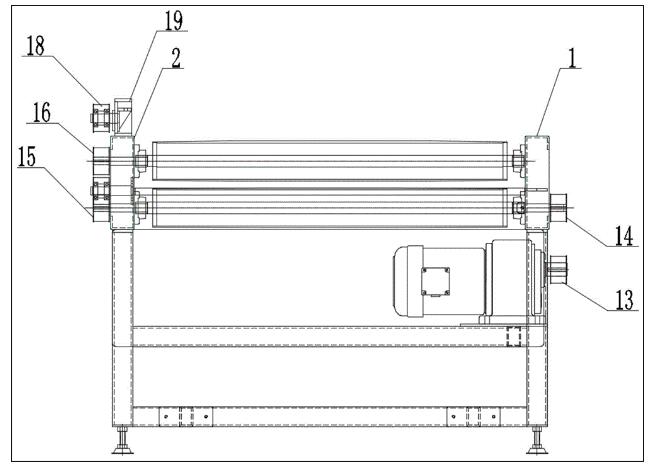

图1为压合机的正视图。

一种压合机

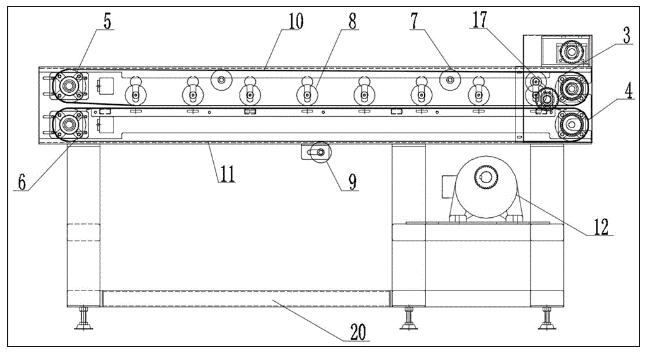

图2为压合机的侧视图。

其中:1-第一侧腰,2-第二侧腰,3-第一驱动滚筒,4-第二驱动滚筒,5-第一张紧滚筒,6-第二张紧滚筒,7-上托辊,8-压辊,9-下托辊,10-第一压合皮带,11-第二压合皮带,12-电机,13-第一同步带轮,14-第二同步带轮,15-第三同步带轮,16-第四同步带轮,17-第五同步带轮,18-第六同步带轮,19-张紧座,20-支腿组件。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

实施例1

一种压合机,包括第一侧腰1、第二侧腰2和支腿组件20,所述第一侧腰1和第二侧腰2上均固定有第一驱动滚筒3和第二驱动滚筒4,第一侧腰1和第二侧腰2均与上托辊7、压辊8、第一张紧滚筒5和第二张紧滚筒6相连,第一侧腰1和第二侧腰2的下部均固定有下托辊9,第一驱动滚筒3与第一张紧滚筒5之间通过第一压合皮带10相连,第二驱动滚筒4与第二张紧滚筒6之间通过第二压合皮带11相连,支腿组件20上安装有电机12并且电机12上安装有第一同步带轮13,第二驱动滚筒4的两端分别固定有第二同步带轮14和第三同步带轮15,第一驱动滚筒3上固定有第四同步带轮16,第二侧腰2上固定有用于转向的第五同步带轮17,多个同步带轮之间通过同步带相连,电机12工作从而带动第一同步带轮13工作,第一同步带轮13带动第二同步带轮14工作,第二同步带轮14带动第二驱动滚筒4工作,第二驱动滚筒4带动第二张紧滚筒6和第三同步带轮15工作,第三同步带轮15带动第四同步带轮16工作,第四同步带轮16带动第一驱动滚筒3工作,第一驱动滚筒3带动第一张紧滚筒5和第五同步带轮17工作,即可将纸张类产品压合,线体在高速运行的情况下,能保证纸张类产品在上下皮带之间精准输送。

为了保证支撑牢固性,支腿组件20包括固定板和支腿,支腿均安装在固定板下端的四角,工作过程中不易晃动。

进一步的,第二侧腰2上安装有张紧座19,张紧座19上固定有第六同步带轮18并且第六同步带轮18与第五同步带轮17相连,具有张紧作用,保证传输的正常进行。

进一步的,固定板和支腿均采用铸铁材料制作,便于加工,可以吸收噪音。

实施例2

一种压合机,包括第一侧腰1、第二侧腰2和支腿组件20,所述第一侧腰1和第二侧腰2上均固定有第一驱动滚筒3和第二驱动滚筒4,第一侧腰1和第二侧腰2均与上托辊7、压辊8、第一张紧滚筒5和第二张紧滚筒6相连,第一侧腰1和第二侧腰2的下部均固定有下托辊9,第一驱动滚筒3与第一张紧滚筒5之间通过第一压合皮带10相连,第二驱动滚筒4与第二张紧滚筒6之间通过第二压合皮带11相连,支腿组件20上安装有电机12并且电机12上安装有第一同步带轮13,第二驱动滚筒4的两端分别固定有第二同步带轮14和第三同步带轮15,第一驱动滚筒3上固定有第四同步带轮16,第二侧腰2上固定有用于转向的第五同步带轮17,多个同步带轮之间通过同步带相连,电机12工作从而带动第一同步带轮13工作,第一同步带轮13带动第二同步带轮14工作,第二同步带轮14带动第二驱动滚筒4工作,第二驱动滚筒4带动第二张紧滚筒6和第三同步带轮15工作,第三同步带轮15带动第四同步带轮16工作,第四同步带轮16带动第一驱动滚筒3工作,第一驱动滚筒3带动第一张紧滚筒5和第五同步带轮17工作,即可将纸张类产品压合,线体在高速运行的情况下,能保证纸张类产品在上下皮带之间精准输送。

为了保证张紧效果,第一张紧滚筒5和第二张紧滚筒6均通过张紧组件与第一侧腰1相连,第一张紧滚筒5和第二张紧滚筒6均通过张紧组件与第二侧腰2相连。

进一步的,支腿组件20上安装有启动按键,启动按键与电机12电连接,可以一键启动,使用效果好。

进一步的,电机12采用三相同步电机,市场易购得,使用效果好。

以上所述仅为本发明的较佳实施例而已,并不用以限制本发明,凡在本发明的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
