【申请公布号：CN112830158A；申请权利人：武汉人天包装自动化技术股份有限公司;发明设计人：李响; 王浩; 赵伟; 梅望生;】



摘要：



本发明公开了一种柔性带卡座的快换装置，包括同步带、连接块、传动块、皮带、卡子、滑体和导轨，传动块通过连接块与同步带连接，滑体的下端与传动块的上端通过快拆连接结构连接，滑体和卡子分别布置于皮带的上下两侧对皮带形成夹紧，滑体与卡子连接。本发明实现皮带卡座快速更换，单人操作，更换便捷、快速，能在最短时间内实现生产规格的切换，提高生产效率，固定牢固。



主权项：



1.一种柔性带卡座的快换装置，其特征在于，包括同步带、连接块、传动块、皮带、卡子、滑体和导轨，传动块通过连接块与同步带连接，滑体的下端与传动块的上端通过快拆连接结构连接，滑体和卡子分别布置于皮带的上下两侧对皮带形成夹紧，滑体与卡子连接。



要求：



1.一种柔性带卡座的快换装置，其特征在于，包括同步带、连接块、传动块、皮带、卡子、滑体和导轨，传动块通过连接块与同步带连接，滑体的下端与传动块的上端通过快拆连接结构连接，滑体和卡子分别布置于皮带的上下两侧对皮带形成夹紧，滑体与卡子连接。



2.根据权利要求1所述的柔性带卡座的快换装置，其特征在于，卡子和滑体均布置于皮带的头部。



3.根据权利要求1所述的柔性带卡座的快换装置，其特征在于，同步带的个数为两个，两个同步带并排布置，两个同步带连接有同一个同步带轮，每个同步带上均连接有传动块和连接块，两个同步带上的传动块均与滑体连接；同步带轮通过两个同步带带动皮带移动。



4.根据权利要求1所述的柔性带卡座的快换装置，其特征在于，传动块通过分度柱塞与滑体连接。



5.根据权利要求4所述的柔性带卡座的快换装置，其特征在于，分度柱塞设置于滑体上，传动块上设有销孔，按下分度柱塞后，分度柱塞的销插入传动块的销孔中。



6.根据权利要求1所述的柔性带卡座的快换装置，其特征在于，传动块通过螺栓与连接块连接；传动块上设有沉头孔，螺栓布置于沉头孔内。



7.根据权利要求1所述的柔性带卡座的快换装置，其特征在于，同步带上设有孔槽，连接块内嵌于孔槽内，传动块穿过孔槽与连接块连接固定，并将同步带夹紧。



8.根据权利要求1所述的柔性带卡座的快换装置，其特征在于，滑体的底部设有卡槽，传动块卡入滑体的卡槽内，形成快拆连接结构。



9.根据权利要求8所述的柔性带卡座的快换装置，其特征在于，滑体的卡槽的两侧设有凹槽，传动块的两侧设有凸块，传动块滑入卡槽时，凸块卡入对应凹槽内。



10.根据权利要求1所述的柔性带卡座的快换装置，其特征在于，同步带两侧布置有导轨，滑体与导轨滑动连接；导轨的侧部设有U型滑槽，滑体的两端设有凸块，凸块嵌入相应的U型滑槽内。



一种柔性带卡座的快换装置

技术领域



本发明涉及输送设备技术领域，具体涉及一种柔性带卡座的快换装置。



背景技术



双环链排列装置具有速度快，连续接料、规整效果好等优点，对于采用了双环链排列装置的生产线，当更换生产物料规格时，更换对应规格的柔性带卡座往往操作繁琐，需花费较长的时间，影响到生产效率。



发明内容



本发明要解决的技术问题是，针对现有技术存在的上述缺陷，提供了一种柔性带卡座的快换装置，实现皮带卡座快速更换，单人操作，更换便捷、快速，能在最短时间内实现生产规格的切换，提高生产效率，固定牢固。



本发明为解决上述技术问题所采用的技术方案是：



一种柔性带卡座的快换装置，包括同步带、连接块、传动块、皮带、卡子和滑体，传动块通过连接块与同步带连接，滑体的下端与传动块的上端通过快拆连接结构连接，滑体和卡子分别布置于皮带的上下两侧对皮带形成夹紧，滑体与卡子连接。



按照上述技术方案，皮带上连接有卡座。



按照上述技术方案，卡子和滑体均布置于皮带的头部，分别形成头部卡子和头部滑体。



按照上述技术方案，同步带的个数为两个，两个同步带并排布置，两个同步带连接有同一个同步带轮，每个同步带上均连接有传动块和连接块，两个同步带上的传动块均与滑体连接；同步带轮通过两个同步带带动皮带移动。



按照上述技术方案，卡子通过分度柱塞与滑体连接；分度柱销固定在头部滑体上，限制头部滑体和传动块的相互滑动。



按照上述技术方案，分度柱塞设置于滑体上，传动块上设有销孔，滑体上设有通孔，通孔布置于卡槽的外壁上，按下分度柱塞后，分度柱塞的销插入传动块的销孔中；传动块前后方向得以限制。



按照上述技术方案，分度柱塞替换为弹性柱销。



按照上述技术方案，传动块通过螺栓与连接块连接。



按照上述技术方案，传动块上设有沉头孔，螺栓布置于沉头孔内，与连接块连接。



按照上述技术方案，沉头孔的个数为两个，两个沉头孔布置于销孔两侧。



按照上述技术方案，同步带上设有孔槽，连接块内嵌于孔槽内，传动块穿过孔槽与连接块连接固定，并将同步带夹紧。



按照上述技术方案，同步带两侧布置有导轨，滑体与导轨滑动连接；导轨整体大致为凹字型，导轨的侧部沿长度方向设有U型滑槽，滑体的两端设有凸块，凸块嵌入相应的U型滑槽内。



滑体在导轨内滑动时，凸块上表面同导轨侧边U型槽的上表面接触，解决了传动块带动滑体前进时滑体上下跳动的问题；只有在进料工况下，滑体步进时，滑体两端凸块才会同导轨接触，避免不必要接触增加滑动阻力。



按照上述技术方案，滑体的底部设有卡槽，传动块卡入滑体的卡槽内，形成快拆连接结构，同步带通过传动块及滑体带动皮带及卡子移动；当需要更换皮带时，将传动块从滑体上的卡槽取出，更换不同规格的皮带，重新将传动块卡入新皮带的滑体的卡槽内。



按照上述技术方案，快拆连接结构包括滑体上的卡槽，传动块与滑体的卡槽套接或卡接。



按照上述技术方案，滑体的两端均布置有卡槽，两个同步带上传动块分别卡入滑体上的两个卡槽内。



按照上述技术方案，卡槽的两侧设有凹槽，传动块的两侧设有凸块，传动块滑入卡槽时，凸块卡入对应凹槽内。



本发明具有以下有益效果：



本装置实现皮带卡座快速更换，单人操作，更换便捷、快速，能在最短时间内实现生产规格的切换，提高生产效率，固定牢固，运行过程平稳。



附图说明

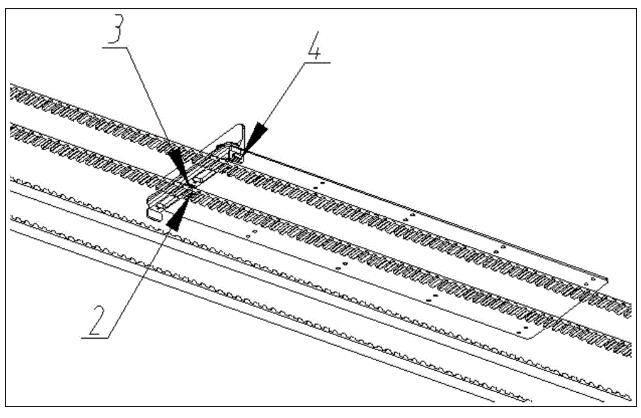

图1是本发明实施例中柔性带卡座的快换装置的结构示意图；

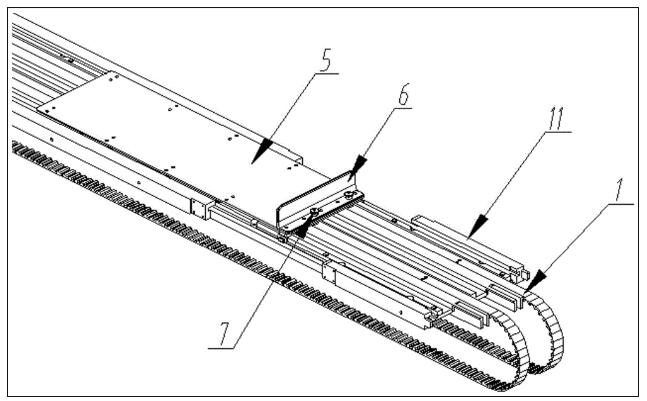

图2是图1的仰视图；

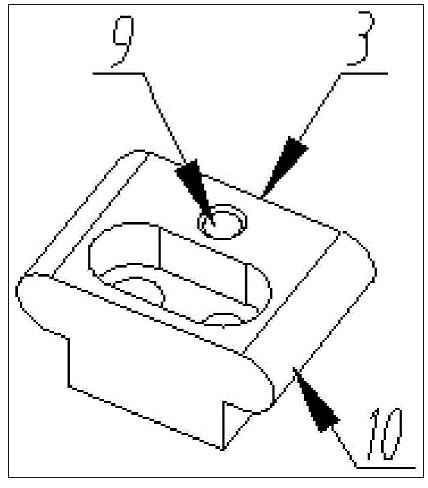

图3是本发明实施例中传动块的结构示意图；

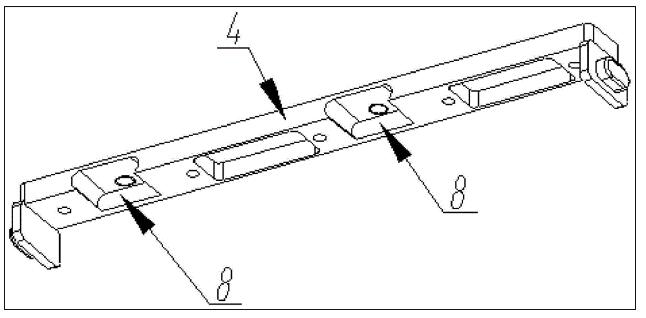

图4是本发明实施例中头部滑体的结构示意图；



图中，1-同步带，2-连接块，3-传动块，4-头部滑体，5-皮带，6-头部卡子，7-分度柱塞，8-卡槽，9-销孔，10-凸块，11-导轨。



具体实施方式



下面结合附图和实施例对本发明进行详细说明。



参照图1～图4所示，本发明提供的一种实施例中柔性带卡座的快换装置，包括两个同步带1、两个连接块2、两个传动块3、一个头部滑体4、一条皮带5、一个头部卡子6、两个分度柱塞7。连接块2固定在同步带1预先打好的孔槽内，连接块2穿过同步带1上的孔，上方同传动块3固定，传动块3和连接块2将同步带1夹紧，头部滑体4下方设有四向封闭，两向开放的挖孔，传动块3可沿开口方向滑入，由于传动块3的特殊设计形状，滑入后上下方向得以固定，头部滑体4上方同皮带5、头部卡子6连接固定，头部卡子6上安装有两个分度柱塞7，分度柱塞7按下时，销插入传动块3上方预留的小孔内，传动块前后方向得以限制。当同步带轮带动同步带1运动时，同步带1上固定的传动块3带动柔性带卡座实现运动。当双环链排列装置需要更换柔性带卡座时，只需要拉起分度柱塞销7，向前推动，使传动块3划出头部滑体4即可完成拆除。



进一步的，滑体的下端与传动块的上端通过快拆活动连接结构连接，快拆活动连接结构包括滑体上的卡槽，传动块与滑体的卡槽套接或卡接。



进一步的，连接块2固定在同步带1预先打好的孔槽内，传动块3在同步带1上方配合夹紧。



进一步的，传动块3为蘑菇状设计，当滑入头部滑体4预留的相同形状槽口后，上下方向会被自身限制，不会出现相对位移。



进一步的，头部滑体4同传动块3固定处为四向封闭、两向开口型，当传动块3滑入后，固定在头部滑体4上的分度柱塞7会伸出小销，卡入传动块3顶部预留的小孔，限制住最后一个自由方向，实现整个结构的固定。



进一步的，连接块2固定在同步带1预先打好的孔槽后，同传动块3固定的一侧要高于皮带表面，同传动块3固定时，实际上是两个加工件之间的夹紧，而非通过挤压同步带1来实现锁死固定。



进一步的，包括但不仅限于分度柱塞7，各类弹性柱销均可实现该功能。



进一步的，同步带两侧布置有导轨，滑体与导轨滑动连接；导轨整体大致为凹字型，滑体的两端设有凸块，凸块嵌入相应的U型滑槽内。



滑体在导轨内滑动时，凸块上表面同导轨侧边U型槽的上表面接触，解决了传动块带动滑体前进时滑体上下跳动的问题；只有在进料工况下，滑体步进时，滑体两端凸块才会同导轨接触，避免不必要接触增加滑动阻力。



进一步的，传动块3同头部滑体4本身实现了各个方向的固定，但传动块3突然启动或停止时同步带1会有柔性变形导致滑体4上下跳动，凹字型导轨11侧边U型滑槽的上表面通过限制滑体4两端凸台的上表面保证滑体4平稳行进；



进一步的，只有在进料工况下，滑体4步进时，滑体4两端凸块才会同导轨11接触，避免不必要接触增加滑动阻力。



进一步的，皮带上连接有卡座，形成柔性卡座。



本发明的工作原理：向上提起分度柱塞7后顺时针旋转90°，分度柱塞7可实现自锁，向皮带5前进方向推动头部卡子6，使得传动块3从头部滑体4中滑出，随后向上提起头部卡子，配合双环链排列装置的翻转换带导轨实现柔性带卡座的快速拆卸。安装过程只需要将柔性带卡座推入导轨槽内，将头部滑体4推入传动块3，将分度柱塞7逆时针旋转90°，即可完成柔性带卡座的安装。



参照图1、图2所示，本发明的一个双环链排列装置柔性带卡座快换方式，包括两个同步带1、两个连接块2、两个传动块3、一个头部滑体4、一条皮带5、一个头部卡子6、两个分度柱塞7。连接块2固定在同步带1预先打好的孔槽内，连接块2穿过同步带1上的孔，上方同传动块3固定，传动块3和连接块2将同步带1夹紧，头部滑体4下方设有四向封闭，两向开放的卡槽，传动块3可沿开口方向滑入，由于传动块3的特殊设计形状，滑入后上下方向得以固定，头部滑体4上方同皮带5、头部卡子6连接固定，头部卡子6上安装有两个分度柱塞7，分度柱塞7按下时，销插入传动块3上方预留的销孔内，传动块前后方向得以限制。当同步带轮带动同步带1运动时，同步带1上固定的传动块3带动柔性带卡座实现运动。当双环链排列装置需要更换柔性带卡座时，只需要拉起分度柱塞销7，向前推动，使传动块3划出头部滑体4即可完成拆除。



参照图3、图4，传动块为蘑菇状设计，当滑入头部滑体预留的相同形状槽口后，上下方向会被自身限制，不会出现相对位移。



参照图3、图4，头部滑体4同传动块3固定处为四向封闭、两向开口型，当传动块3滑入后，固定在头部滑体4上的分度柱塞7会伸出小销，卡入传动块3顶部预留的销孔，限制住最后一个自由方向，实现整个结构的固定。



进一步地，传动块上设有沉头孔，螺栓布置于沉头孔内，与连接块连接。



进一步地，沉头孔的个数为两个，两个沉头孔布置于销孔9两侧。



进一步地，同步带上设有孔槽，连接块内嵌于孔槽内，传动块穿过孔槽与连接块连接固定，传动块和连接块将同步带夹紧。



进一步地，卡槽8的两侧设有凹槽，传动块3的两侧设有凸块10，传动块3滑入卡槽时，凸块10卡入对应凹槽内。
