【申请公布号：CN112868572A；申请权利人：高邮三宝食品有限公司;发明设计人： 史来红;】



摘要：



一种输送带式蛋品清洗装置包括淋洗单元、输送单元和水箱，所述输送单元靠近水箱的一端位于水箱的上方；所述输送单元包括主动轮、从动轮、同步带和驱动主动轮的驱动机构，所述同步带外侧固定有多个条形的放置单元，所述条形放置单元具有一排用于放置蛋品的放置凹槽；所述淋洗单元包括4个喷水部，所述喷水部包括横杆和固定在横杆处的一排轴向相互平行喷嘴，所述4个喷水部分别为第一喷水部、第二喷水部、第三喷水部和第四喷水部，所述第一、二、三喷水部位于同步带的上方，所述第四喷水部位于同步带内，所述第一、三喷水部的轴线与同步带的平面部分的夹角均为45度。本发明的清洗装置，清洗效率高且清洁度高。



主权项：



1.一种输送带式蛋品清洗装置，其特征在于，包括淋洗单元、输送单元和水箱，所述输送单元靠近水箱的一端位于水箱的上方，所述输送单元靠近水箱的一端低于远离水箱的一端；所述输送单元包括主动轮、从动轮、同步带和驱动主动轮的驱动机构，所述同步带外侧固定有多个条形的放置单元，所述条形放置单元具有一排用于放置蛋品的放置凹槽；所述淋洗单元包括4个喷水部，所有的喷水部均与淋洗单元的供水部连通，所述喷水部包括横杆和固定在横杆处的一排轴向相互平行喷嘴，所述4个喷水部分别为第一喷水部、第二喷水部、第三喷水部和第四喷水部，所述第一、二、三喷水部位于同步带的上方，所述第四喷水部位于同步带内，所述第二、四喷水部的喷嘴的轴线与同步带的平面部分垂直，所述第一、三喷水部的轴线与同步带的平面部分的夹角均为45度。



要求：



1.一种输送带式蛋品清洗装置，其特征在于，包括淋洗单元、输送单元和水箱，所述输送单元靠近水箱的一端位于水箱的上方，所述输送单元靠近水箱的一端低于远离水箱的一端；所述输送单元包括主动轮、从动轮、同步带和驱动主动轮的驱动机构，所述同步带外侧固定有多个条形的放置单元，所述条形放置单元具有一排用于放置蛋品的放置凹槽；所述淋洗单元包括4个喷水部，所有的喷水部均与淋洗单元的供水部连通，所述喷水部包括横杆和固定在横杆处的一排轴向相互平行喷嘴，所述4个喷水部分别为第一喷水部、第二喷水部、第三喷水部和第四喷水部，所述第一、二、三喷水部位于同步带的上方，所述第四喷水部位于同步带内，所述第二、四喷水部的喷嘴的轴线与同步带的平面部分垂直，所述第一、三喷水部的轴线与同步带的平面部分的夹角均为45度。



2.根据权利要求1所述的一种输送带式蛋品清洗装置，其特征在于，所述放置凹槽具有贯穿放置凹槽底部和放置单元底部的第一通孔，所述同步带处具有多个第二通孔，，所述第一通孔第二通孔均为圆形且第二通孔直径小于第一通孔直径，所述第一通孔的数量和第二通孔的数量相等且一一对应，一个第一通孔与一个第二通孔连通。



3.根据权利要求1所述的一种输送带式蛋品清洗装置，其特征在于，所述喷水部的喷嘴的数量等于一个放置单元的放置凹槽的数量，且相邻的喷嘴之间的间距等于相邻的放置凹槽之间的距离。



4.根据权利要求1所述的一种输送带式蛋品清洗装置，其特征在于，所述第一喷水部的喷嘴的轴线和第三喷水部的喷嘴的抽线相互垂直。



5.根据权利要求1所述的一种输送带式蛋品清洗装置，其特征在于，所述水箱出具有注水口和出水口，出水口处具有塞部。



6.根据权利要求1所述的一种输送带式蛋品清洗装置，其特征在于，单个放置单元的放置凹槽的数量大于等于9个。



背景技术



蛋品含有丰富的蛋白质，脂肪和多种维生素，易被人体吸收，因此能增加制品的营养价值。同时使制品具有浓郁的蛋香味。蛋品丰富的营养价值使得蛋品在市场上流通很快，蛋品需求的增加刺激蛋品生产制造愈加产业化，蛋品在出售前需经过清洗烘干等系列工序。但是现有的蛋品清洗效率不高，清洗不够充分，导致蛋品加工成本变大、生产效率大大降低。



发明内容



发明目的：本发明旨在克服现有技术的缺陷，提供一种输送带式蛋品清洗装置。



技术方案：一种输送带式蛋品清洗装置包括淋洗单元、输送单元和水箱，所述输送单元靠近水箱的一端位于水箱的上方，所述输送单元靠近水箱的一端低于远离水箱的一端；所述输送单元包括主动轮、从动轮、同步带和驱动主动轮的驱动机构，所述同步带外侧固定有多个条形的放置单元，所述条形放置单元具有一排用于放置蛋品的放置凹槽；所述淋洗单元包括4个喷水部，所有的喷水部均与淋洗单元的供水部连通，所述喷水部包括横杆和固定在横杆处的一排轴向相互平行喷嘴，所述4个喷水部分别为第一喷水部、第二喷水部、第三喷水部和第四喷水部，所述第一、二、三喷水部位于同步带的上方，所述第四喷水部位于同步带内，所述第二、四喷水部的喷嘴的轴线与同步带的平面部分垂直，所述第一、三喷水部的轴线与同步带的平面部分的夹角均为45度。



进一步地，所述放置凹槽具有贯穿放置凹槽底部和放置单元底部的第一通孔，所述同步带处具有多个第二通孔，，所述第一通孔第二通孔均为圆形且第二通孔直径小于第一通孔直径，所述第一通孔的数量和第二通孔的数量相等且一一对应，一个第一通孔与一个第二通孔连通。从而使得上下淋洗装置喷射水流能够流通。



进一步地，所述喷水部的喷嘴的数量等于一个放置单元的放置凹槽的数量，且相邻的喷嘴之间的间距等于相邻的放置凹槽之间的距离。从而每个放置凹槽中的蛋品都能够充分淋洗。



进一步地，所述第一喷水部的喷嘴的轴线和第三喷水部的喷嘴的抽线相互垂直。从而能够多角度淋洗蛋品。



进一步地，所述水箱出具有注水口和出水口，出水口处具有塞部。从而能够对水箱中的水进行更换。



进一步地，单个放置单元的放置凹槽的数量大于等于9个。从而能够放置更多的蛋品。



有益效果：本发明的清洗装置，通过同步带的传动，使蛋品能够多角度多方位被淋洗，同步带淋洗结束进入水箱进行二次清洗使蛋品充分清洁，大大加快了蛋品清洗效率。



附图说明

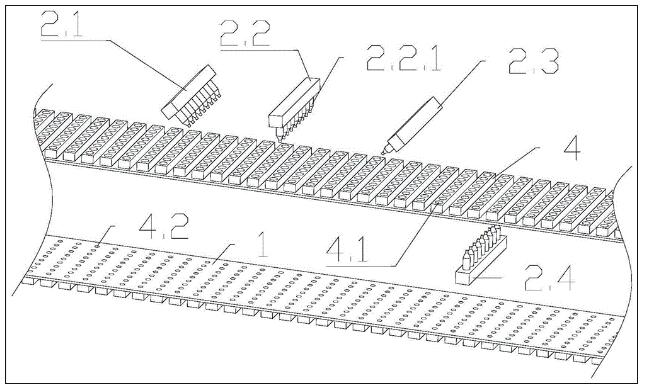

图1同步带淋洗装置示意图

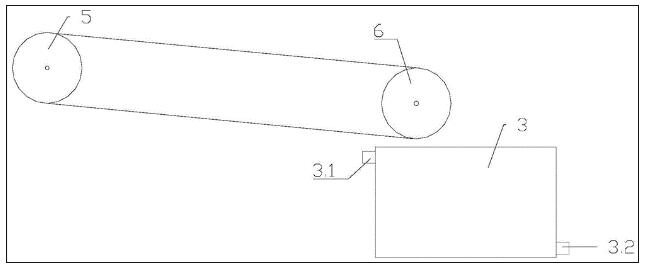

图2输送单元水箱位置示意图



具体实施方式



附图标记：1同步带；2.1第一喷水部；2.2第二喷水部；2.2.1喷嘴；2.3第三喷水部；2.4第四喷水部；3水箱；3.1注水口；3.2出水口；4放置单元；4.1第一通孔；4.2第二通孔。



一种输送带式蛋品清洗装置，包括淋洗单元、输送单元和水箱3，所述输送单元靠近水箱的一端位于水箱3的上方，所述输送单元靠近水箱3的一端低于远离水箱的一端；所述输送单元包括主动轮5、从动轮6、同步带1和驱动主动轮的驱动机构，所述同步带1外侧固定有多个条形的放置单元4，所述条形放置单元4具有一排用于放置蛋品的放置凹槽；所述淋洗单元包括4个喷水部，所有的喷水部均与淋洗单元的供水部连通，所述喷水部包括横杆和固定在横杆处的一排轴向相互平行喷嘴2.2.1，所述4个喷水部分别为第一喷水部2.1、第二喷水部2.2、第三喷水部2.3和第四喷水部2.4，所述第一、二、三喷水部位于同步带1的上方，所述第四喷水部2.4位于同步带内，所述第二、四喷水部的喷嘴2.2.1的轴线与同步带1的平面部分垂直，所述第一、三喷水部的轴线与同步带的平面部分的夹角均为45度。



所述放置凹槽具有贯穿放置凹槽底部和放置单元底部的第一通孔4.1，所述同步带处具有多个第二通孔4.2，所述第一通孔4.1第二通孔4.2均为圆形且第二通孔直径小于第一通孔直径，所述第一通孔4.1的数量和第二通孔4.2的数量相等且一一对应，一个第一通孔与一个第二通孔连通。所述喷水部的喷嘴的数量等于一个放置单元的放置凹槽的数量，且相邻的喷嘴2.2.1之间的间距等于相邻的放置凹槽之间的距离。所述第一喷水部的喷嘴的轴线和第三喷水部的喷嘴的抽线相互垂直。所述水箱出具有注水口3.1和出水口3.2，出水口3.2处具有塞部。单个放置单元4的放置凹槽的数量大于等于9个。



本发明的蛋品清洗装置，使用时在同步带远离水箱的一端将蛋品放进放置凹槽，启动驱动机构，主动轮被动轮带动同步带移动，当蛋品移至第一、二、三喷水部下方时，淋洗装置从上至下多角度喷水对蛋品进行淋洗，当蛋品移动至第四喷水部上方时，淋洗装置从下至上对蛋品进行淋洗，从而蛋品两端都能够被清洗到。当蛋品移至靠近水箱上方的一端，随着同步带的移动，蛋品落至水箱内，因水的浮力蛋品不会破碎，并且水箱内的水能够对蛋品进行二次清洁，加大了蛋品的清洁度。清空的放置单元随着同步带的移动回到远离水箱的一端再次放入鸡蛋，清洗装置能够持续使用，大大提高了蛋品清洗效率。



尽管本发明就优选实施方式进行了示意和描述，但本领域的技术人员应当理解，只要不超出本发明的权利要求所限定的范围，可以对本发明进行各种变化和修改。
