申请(专利)号： CN202323185890.1

申请日： 2023.11.24

授权公告号： CN221120807U

授权公告日： 2024.06.11

主分类号： F16H7/14(2006.01)

分类号： F16H7/14(2006.01);

申请权利人： 广东菲特动力科技有限公司;

发明设计人： 朱毅敏; 王毅;

地址： 523000 广东省东莞市万江街道新村新河路51号1栋701室

国省代码： 广东;44

代理机构： 东莞领航汇专利代理事务所(普通合伙) 44645

代理人： 罗崇保



摘要：

本实用新型公开了一种同步带缩紧机构，涉及同步带技术领域，包括驱动组件和从动组件，所述驱动组件和从动组件的前端外部共同连接有同步带，所述驱动组件的外部安装有张紧组件，所述张紧组件的边缘后侧安装有支架所述张紧组件包括边框和调节板，所述边框的一端连接有连接板，通过松动多组紧固螺母，从而拧动张紧螺栓，使得两组张紧螺母带动调节板和驱动组件向右或向左移动，同时每组紧固螺栓在每组调节槽的内部移动，从而增加或减少第一同步轮和第二同步轮的间距，调节同步带的松紧，并在调节完毕后，拧紧多组紧固螺母即可，该结构操作较为简便，通过调节第一同步轮的位置实现同步带的松紧，相较于张紧轮调节的方式，结构较为简单。



主权项：

1.一种同步带缩紧机构，包括驱动组件（1）和从动组件（2），所述驱动组件（1）和从动组件（2）的前端外部共同连接有同步带（3），其特征在于，所述驱动组件（1）的外部安装有张紧组件（4），所述张紧组件（4）的边缘后侧安装有支架（5）；所述张紧组件（4）包括边框（41）和调节板（42），所述边框（41）的一端连接有连接板（43），所述连接板（43）的顶部和底部均连接有张紧螺栓（44），所述调节板（42）的一端顶部和底部均连接有张紧螺母（45），每组所述张紧螺栓（44）的自由端和每组张紧螺母（45）的内部为螺纹连接。

1.一种同步带缩紧机构，包括驱动组件（1）和从动组件（2），所述驱动组件（1）和从动组件（2）的前端外部共同连接有同步带（3），其特征在于，所述驱动组件（1）的外部安装有张紧组件（4），所述张紧组件（4）的边缘后侧安装有支架（5）；



所述张紧组件（4）包括边框（41）和调节板（42），所述边框（41）的一端连接有连接板（43），所述连接板（43）的顶部和底部均连接有张紧螺栓（44），所述调节板（42）的一端顶部和底部均连接有张紧螺母（45），每组所述张紧螺栓（44）的自由端和每组张紧螺母（45）的内部为螺纹连接。



2.根据权利要求1所述的一种同步带缩紧机构，其特征在于，所述边框（41）的顶部和底部侧面均开设有调节槽（46），所述调节板（42）的顶部和底部均设置有紧固螺栓（47），每组所述紧固螺栓（47）分别穿过每组调节槽（46）的内部，且每组紧固螺栓（47）的后端外部均螺纹连接有紧固螺母（48），所述调节板（42）的侧面中间开设有通孔（49），所述调节板（42）的侧面且位于通孔（49）的外部开设有多组螺栓孔（410）。



3.根据权利要求1所述的一种同步带缩紧机构，其特征在于，所述驱动组件（1）包括电机（11），所述电机（11）的输出端外部套设有第一同步轮（12），所述电机（11）的边缘设置有多组电机螺栓（13），且每组电机螺栓（13）的后端均螺纹连接有电机螺母（14）。



4.根据权利要求3所述的一种同步带缩紧机构，其特征在于，所述电机（11）的输出端穿过通孔（49），且第一同步轮（12）位于通孔（49）的前侧，每组所述电机螺栓（13）分别穿过每组螺栓孔（410）。



5.根据权利要求1所述的一种同步带缩紧机构，其特征在于，所述从动组件（2）包括转杆（21），所述转杆（21）的前端套设有第二同步轮（22），所述转杆（21）的后端外部连接有安装盘（23）。



6.根据权利要求5所述的一种同步带缩紧机构，其特征在于，所述同步带（3）连接在第二同步轮（22）和第一同步轮（12）的外部。

一种同步带缩紧机构

技术领域



本实用新型涉及同步带技术领域，具体为一种同步带缩紧机构。



背景技术



同步带作为一种传动平稳、精度和传动效率高且结构紧凑的传动方式被广泛应用于工业中，然而，同步带太松容易导致设备传动不稳定，同步带太紧则容易导致电机、轴承等器件的磨损，甚至导致电机卡死，因此需对同步带的松紧进行调节；



经检索，现公开了一种同步带松紧调节装置（公开号：CN212899580U），该结构通过电机一驱动主动盘、从动盘和丝杠副转动，滑块带动张紧轮产生前后移动对皮带的松紧进行调节；



上述技术方案中，通过电机一、主动盘、从动盘、丝杠副、滑块和张紧轮组成的张紧结构需额外进行安装，并且张紧结构较为复杂，安装较为繁琐，所占面积较大，为此，我们提出了一种同步带缩紧机构。



实用新型内容



针对现有技术的不足，本实用新型提供了一种同步带缩紧机构，解决了上述背景技术中提出的问题。



为实现以上目的，本实用新型通过以下技术方案予以实现：一种同步带缩紧机构，包括驱动组件和从动组件，所述驱动组件和从动组件的前端外部共同连接有同步带，所述驱动组件的外部安装有张紧组件，所述张紧组件的边缘后侧安装有支架；



所述张紧组件包括边框和调节板，所述边框的一端连接有连接板，所述连接板的顶部和底部均连接有张紧螺栓，所述调节板的一端顶部和底部均连接有张紧螺母，每组所述张紧螺栓的自由端和每组张紧螺母的内部为螺纹连接。



作为本实用新型进一步的技术方案，所述边框的顶部和底部侧面均开设有调节槽，所述调节板的顶部和底部均设置有紧固螺栓，每组所述紧固螺栓分别穿过每组调节槽的内部，且每组紧固螺栓的后端外部均螺纹连接有紧固螺母，所述调节板的侧面中间开设有通孔，所述调节板的侧面且位于通孔的外部开设有多组螺栓孔。



作为本实用新型进一步的技术方案，所述驱动组件包括电机，所述电机的输出端外部套设有第一同步轮，所述电机的边缘设置有多组电机螺栓，且每组电机螺栓的后端均螺纹连接有电机螺母。



作为本实用新型进一步的技术方案，所述电机的输出端穿过通孔，且第一同步轮位于通孔的前侧，每组所述电机螺栓分别穿过每组螺栓孔。



作为本实用新型进一步的技术方案，所述从动组件包括转杆，所述转杆的前端套设有第二同步轮，所述转杆的后端外部连接有安装盘。



作为本实用新型进一步的技术方案，所述同步带连接在第二同步轮和第一同步轮的外部。



有益效果



本实用新型提供了一种同步带缩紧机构。与现有技术相比具备以下有益效果：



1、一种同步带缩紧机构，通过松动多组紧固螺母，从而拧动张紧螺栓，使得两组张紧螺母带动调节板和驱动组件向右或向左移动，同时每组紧固螺栓在每组调节槽的内部移动，从而增加或减少第一同步轮和第二同步轮的间距，调节同步带的松紧，并在调节完毕后，拧紧多组紧固螺母即可，该结构操作较为简便，通过调节第一同步轮的位置实现同步带的松紧，相较于张紧轮调节的方式，结构较为简单。



2、一种同步带缩紧机构，通过电机螺栓和电机螺母将驱动组件固定在调节板上，通过支架将张紧组件和驱动组件进行安装，该结构整体较为紧凑，安装较为方便。



附图说明

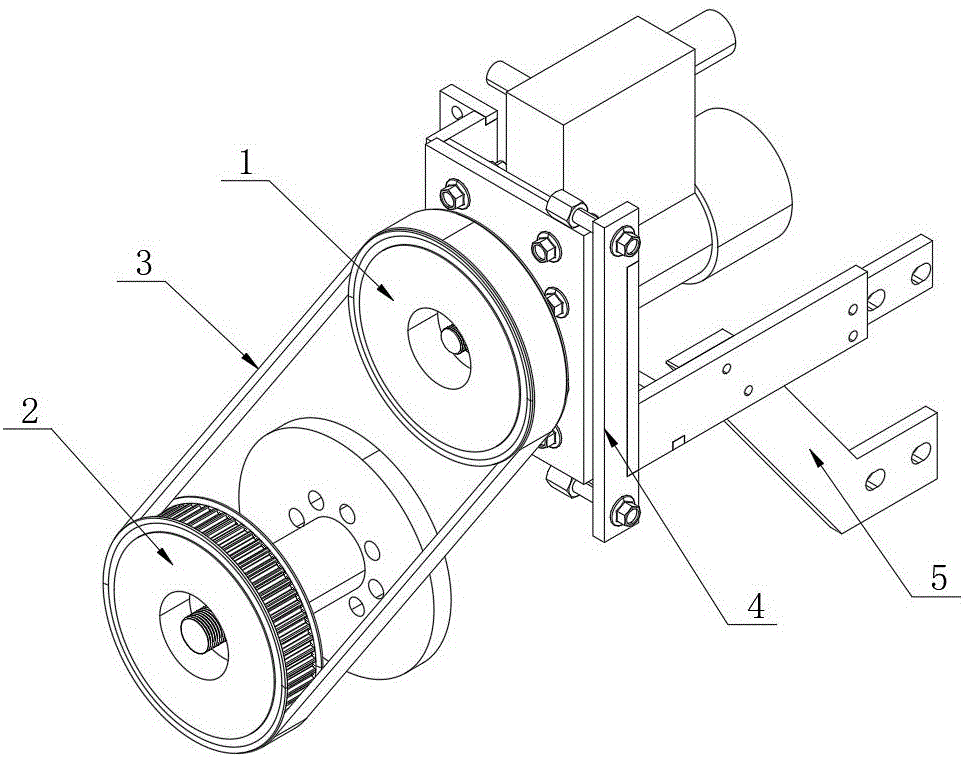

图1为一种同步带缩紧机构的结构示意图；

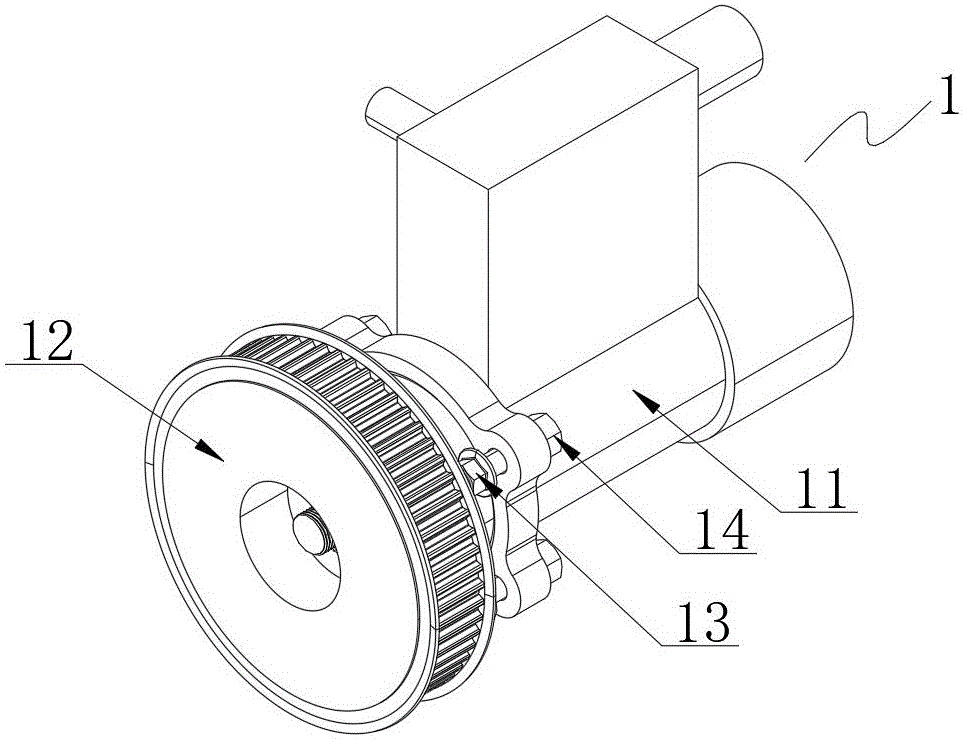

图2为一种同步带缩紧机构中驱动组件的结构示意图；

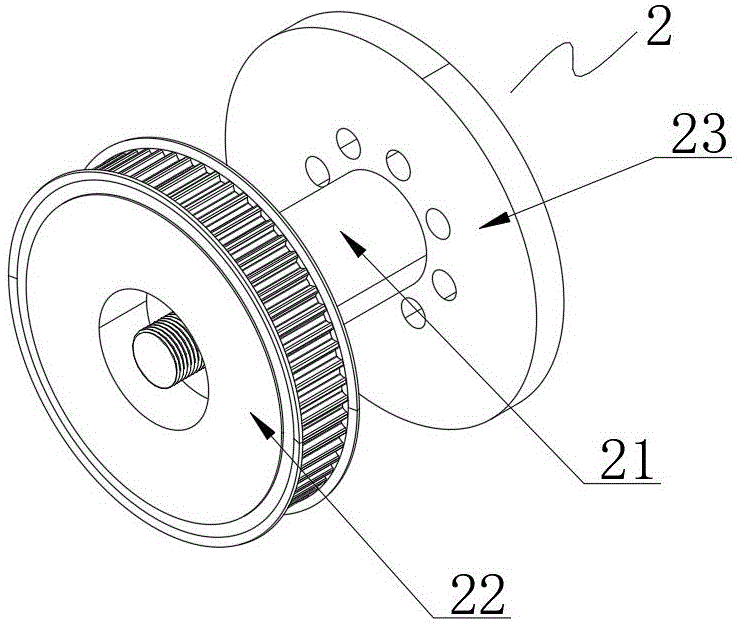

图3为一种同步带缩紧机构中从动组件的结构示意图；

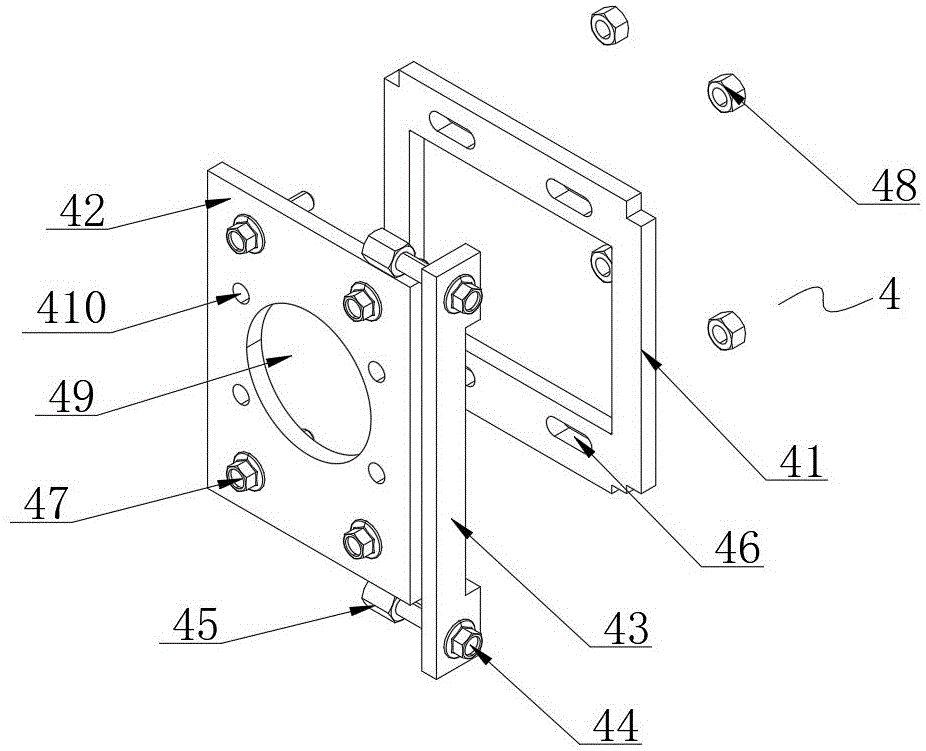

图4为一种同步带缩紧机构中张紧组件的拆分结构示意图。



图中：1、驱动组件；11、电机；12、第一同步轮；13、电机螺栓；14、电机螺母；2、从动组件；21、转杆；22、第二同步轮；23、安装盘；3、同步带；4、张紧组件；41、边框；42、调节板；43、连接板；44、张紧螺栓；45、张紧螺母；46、调节槽；47、紧固螺栓；48、紧固螺母；49、通孔；410、螺栓孔；5、支架。



具体实施方式



下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。



请参阅图1，本实用新型提供一种同步带缩紧机构技术方案：一种同步带缩紧机构，包括驱动组件1和从动组件2，驱动组件1和从动组件2的前端外部共同连接有同步带3，驱动组件1的外部安装有张紧组件4，张紧组件4的边缘后侧安装有支架5。



需要说明的是，通过支架5将张紧组件4和驱动组件1进行安装。



请参阅图4，张紧组件4包括边框41和调节板42，边框41的一端连接有连接板43，连接板43的顶部和底部均连接有张紧螺栓44，调节板42的一端顶部和底部均连接有张紧螺母45，每组张紧螺栓44的自由端和每组张紧螺母45的内部为螺纹连接，边框41的顶部和底部侧面均开设有调节槽46，调节板42的顶部和底部均设置有紧固螺栓47，每组紧固螺栓47分别穿过每组调节槽46的内部，且每组紧固螺栓47的后端外部均螺纹连接有紧固螺母48，调节板42的侧面中间开设有通孔49，调节板42的侧面且位于通孔49的外部开设有多组螺栓孔410。



需要说明的是，当需要对同步带3的松紧进行调节时，则松动多组紧固螺母48，从而拧动张紧螺栓44，使得两组张紧螺母45带动调节板42和驱动组件1向右或向左移动，同时每组紧固螺栓47在每组调节槽46的内部移动，从而增加或减少第一同步轮12和第二同步轮22的间距，调节同步带3的松紧，并在调节完毕后，拧紧多组紧固螺母48即可。



请参阅图2，驱动组件1包括电机11，电机11的输出端外部套设有第一同步轮12，电机11的边缘设置有多组电机螺栓13，且每组电机螺栓13的后端均螺纹连接有电机螺母14，电机11的输出端穿过通孔49，且第一同步轮12位于通孔49的前侧，每组电机螺栓13分别穿过每组螺栓孔410。



需要说明的是，通过多组电机螺栓13和多组电机螺母14将电机11固定在调节板42上，通过电机11驱动第一同步轮12转动。



请参阅图3，从动组件2包括转杆21，转杆21的前端套设有第二同步轮22，转杆21的后端外部连接有安装盘23，同步带3连接在第二同步轮22和第一同步轮12的外部。



需要说明的是，通过同步带3使得第一同步轮12带动第二同步轮22转动，从而第二同步轮22带动转杆21和安装盘23转动。



本实用新型的工作原理：在使用时，电机11驱动第一同步轮12转动，通过同步带3使得第一同步轮12带动第二同步轮22转动，从而第二同步轮22带动转杆21和安装盘23转动；



当同步带3松动时，则松动多组紧固螺母48，从而拧动张紧螺栓44，使得两组张紧螺母45带动调节板42和驱动组件1向右移动，同时每组紧固螺栓47在每组调节槽46的内部移动，从而增加第一同步轮12和第二同步轮22的间距，调节同步带3的松紧，并在调节完毕后，拧紧多组紧固螺母48即可；



当同步带3太紧时，则松动多组紧固螺母48，从而反向拧动张紧螺栓44，使得两组张紧螺母45带动调节板42和驱动组件1向左移动，同时每组紧固螺栓47在每组调节槽46的内部移动，从而减少第一同步轮12和第二同步轮22的间距，调节同步带3的松紧，并在调节完毕后，拧紧多组紧固螺母48即可。
