申请(专利)号： CN202510455826.5

申请日： 2025.04.11

申请公布号： CN120039561A

公开公告日： 2025.05.27

主分类号： B65G23/44(2006.01)

分类号： B65G23/44(2006.01);

申请权利人： 重庆钢铁股份有限公司;

发明设计人： 吴治君; 张明; 叶昌波; 王小凡; 曾科; 唐茂林; 章超;

地址： 401258 重庆市长寿区江南街道江南大道2号

国省代码： 重庆;50

代理机构： 上海汉之律师事务所 31378

代理人： 陈强



摘要：

本发明提供一种同步带张紧装置，包括安装板、底板和调整器，在安装板上设有多个辊轮，在辊轮上设有同步带，底板设置在安装板上，在底板上设有驱动器，调整器位于任意两个相邻的辊轮之间，调整器的一端为固定端，其另一端为活动端，固定端设置在底板上，活动端与驱动器的活动端连接，驱动器用于使活动端靠近或远离同步带采用本发明的优点是，通过设置调整器，并使其一端的活动端与驱动器的活动端连接，驱动器可以驱动调整器的活动端靠近或远离同步带。这样，当同步带拉长导致张紧力不足时，可以通过驱动器调整调整器的位置，从而实现对同步带张紧力的有效调整，避免了跳齿和断裂的发生。



主权项：

1.一种同步带张紧装置，包括安装板，在安装板上设有多个辊轮，在辊轮上设有同步带，其特征在于：底板，所述底板设置在所述安装板上，在所述底板上设有驱动器；调整器，所述调整器位于任意两个相邻的所述辊轮之间，所述调整器的一端为固定端，其另一端为活动端，所述固定端设置在所述底板上，所述活动端与所述驱动器的活动端连接，所述驱动器用于使所述活动端靠近或远离所述同步带。

1.一种同步带张紧装置，包括安装板，在安装板上设有多个辊轮，在辊轮上设有同步带，其特征在于：



底板，所述底板设置在所述安装板上，在所述底板上设有驱动器；



调整器，所述调整器位于任意两个相邻的所述辊轮之间，所述调整器的一端为固定端，其另一端为活动端，所述固定端设置在所述底板上，所述活动端与所述驱动器的活动端连接，所述驱动器用于使所述活动端靠近或远离所述同步带。



2.根据权利要求1所述的一种同步带张紧装置，其特征在于：所述底板设置在所述安装板的边缘，所述底板与所述安装板垂直。



3.根据权利要求2所述的一种同步带张紧装置，其特征在于：所述调整器的活动端端部设置滚轮。



4.根据权利要求3所述的一种同步带张紧装置，其特征在于：在所述底板上设有铰接座，所述调整器的固定端与所述铰接座相互铰接，所述调整器旋转轴轴心线与所述辊轮的旋转轴轴心线平行。



5.根据权利要求4所述的一种同步带张紧装置，其特征在于：所述调整器包括两个支板，所述支板为条形板，两个所述支板的两端分别通过连接轴进行连接，所述滚轮设置在其中一个所述连接轴上，所述铰接座设置在另一个所述连接轴上。



6.根据权利要求5所述的一种同步带张紧装置，其特征在于：所述驱动器包括螺杆和铰接部，在所述底板上设有螺孔，所述螺杆螺纹设置在所述螺孔内，所述铰接部设置在所述螺杆靠近所述调整器的端部，在两个所述支板的中部还设有连接杆，所述铰接部与所述连接杆铰接。



7.根据权利要求6所述的一种同步带张紧装置，其特征在于：所述滚轮的外壁还设有保护层。



8.根据权利要求7所述的一种同步带张紧装置，其特征在于：所述保护层为橡胶。



9.根据权利要求8所述的一种同步带张紧装置，其特征在于：所述连接轴的两端设有螺纹，所述支板的两端设有连接孔，所述连接轴的两端分别从对应的所述连接孔内伸出，所述连接轴的伸出端设有螺母。



10.根据权利要求9所述的一种同步带张紧装置，其特征在于：在所述安装板上还设有护板，所述护板与所述底板正对设置，所述护板与所述安装板垂直，所述护板与所述底板位于所述安装板的同一侧。

一种同步带张紧装置

技术领域



本发明涉及输送设备领域，特别是涉及一种同步带张紧装置。



背景技术



线材立式卷芯架输送系统，一般是采用辊轮和同步带配合进行驱动，而同步带在使用一段时间后，会出现拉长的现象，因同步带张紧力无法调整，当张紧力过低时，会使同步带在运转中发生跳齿现象。在跳齿瞬间，会因张紧力过大而使同步带过早断裂，同时同步带与辊道支座产生擦挂，容易造成同步带磨损断裂以及运行受阻，导致生产中断。



发明内容



鉴于以上所述现有技术的缺点，本发明的目的在于提供一种同步带张紧装置，用于解决现有技术中同步带在使用一段时间后，会出现拉长的现象的技术问题。



为实现上述目的及其他相关目的，本发明提供一种同步带张紧装置，包括安装板，在安装板上设有多个辊轮，在辊轮上设有同步带，其特征在于：



底板，所述底板设置在所述安装板上，在所述底板上设有驱动器；



调整器，所述调整器位于任意两个相邻的所述辊轮之间，所述调整器的一端为固定端，其另一端为活动端，所述固定端设置在所述底板上，所述活动端与所述驱动器的活动端连接，所述驱动器用于使所述活动端靠近或远离所述同步带。



采用以上技术方案的优点是，通过设置调整器，并使其一端的活动端与驱动器的活动端连接，驱动器可以驱动调整器的活动端靠近或远离同步带。这样，当同步带拉长导致张紧力不足时，可以通过驱动器调整调整器的位置，从而实现对同步带张紧力的有效调整，避免了跳齿和断裂的发生。



可选地，所述底板设置在所述安装板的边缘，所述底板与所述安装板垂直。



可选地，所述调整器的活动端端部设置滚轮。



可选地，在所述底板上设有铰接座，所述调整器的固定端与所述铰接座相互铰接，所述调整器旋转轴轴心线与所述辊轮的旋转轴轴心线平行。



可选地，所述调整器包括两个支板，所述支板为条形板，两个所述支板的两端分别通过连接轴进行连接，所述滚轮设置在其中一个所述连接轴上，所述铰接座设置在另一个所述连接轴上。



可选地，所述驱动器包括螺杆和铰接部，在所述底板上设有螺孔，所述螺杆螺纹设置在所述螺孔内，所述铰接部设置在所述螺杆靠近所述调整器的端部，在两个所述支板的中部还设有连接杆，所述铰接部与所述连接杆铰接。



可选地，所述滚轮的外壁还设有保护层。



可选地，所述保护层为橡胶。



可选地，所述连接轴的两端设有螺纹，所述支板的两端设有连接孔，所述连接轴的两端分别从对应的所述连接孔内伸出，所述连接轴的伸出端设有螺母。



可选地，在所述安装板上还设有护板，所述护板与所述底板正对设置，所述护板与所述安装板垂直，所述护板与所述底板位于所述安装板的同一侧。



如上所述，本发明的一种同步带张紧装置，具有以下有益效果：通过设置调整器，并使其一端的活动端与驱动器的活动端连接，驱动器可以驱动调整器的活动端靠近或远离同步带。这样，当同步带拉长导致张紧力不足时，可以通过驱动器调整调整器的位置，从而实现对同步带张紧力的有效调整，避免了跳齿和断裂的发生。



附图说明

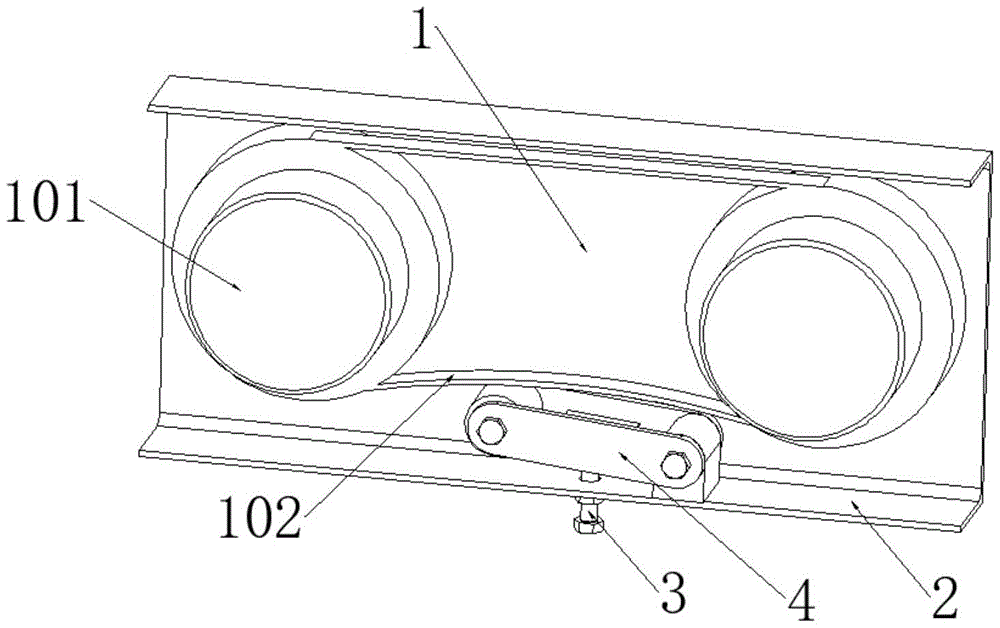

图1显示为本发明一个实施例中的结构示意图。



零件标号说明



1 安装板



101 辊轮



102 同步带



2 底板



3 驱动器



4 调整器



具体实施方式



以下通过特定的具体实例说明本发明的实施方式，本领域技术人员可由本说明书所揭露的内容轻易地了解本发明的其他优点与功效。本发明还可以通过另外不同的具体实施方式加以实施或应用，本说明书中的各项细节也可以基于不同观点与应用，在没有背离本发明的精神下进行各种修饰或改变。



请参阅图1。需要说明的是，本实施例中所提供的图示仅以示意方式说明本发明的基本构想，图示中仅显示与本发明中有关的组件而非按照实际实施时的组件数目、形状及尺寸绘制，其实施时各组件的型态、数量及比例可为一种随意的改变，且其组件布局型态也可能更为复杂。本说明书附图中所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功效及所能达成的目的下，均应仍落在本发明所揭示的技术内容所能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本发明可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本发明可实施的范畴。



请参见图1所示，本发明提供一种同步带张紧装置，包括安装板1，在安装板1上设有多个辊轮101，在辊轮101上设有同步带102，其特征在于：



底板2，所述底板2设置在所述安装板1上，在所述底板2上设有驱动器3；



调整器4，所述调整器4位于任意两个相邻的所述辊轮101之间，所述调整器4的一端为固定端，其另一端为活动端，所述固定端设置在所述底板2上，所述活动端与所述驱动器3的活动端连接，所述驱动器用于使所述活动端靠近或远离所述同步带102。



还需要说明的是，通过设置调整器4，并使其一端的活动端与驱动器3的活动端连接，驱动器3可以驱动调整器4的活动端靠近或远离同步带102。这样，当同步带拉长导致张紧力不足时，可以通过驱动器3调整调整器4的位置，从而实现对同步带张紧力的有效调整，避免了跳齿和断裂的发生。



示例性的，所述底板2设置在所述安装板1的边缘，所述底板2与所述安装板1垂直。



还需要说明的是，底板2作为驱动器3和调整器4的支撑结构，其垂直安装可以确保这些部件在安装板1上稳定且牢固地固定。这种垂直布置提供了必要的刚性和稳定性，防止了驱动器3和调整器4在工作过程中的移位或松动。



示例性的，所述调整器4的活动端端部设置滚轮。



还需要说明的是，滚轮的设置减少了调整器4活动端与同步带102或其他部件之间的直接接触，从而降低了摩擦力和磨损。这有助于延长同步带和调整器4的使用寿命，滚轮使得调整器4的活动端能够更顺畅地靠近或远离同步带102。在调整过程中，滚轮能够滚动而不是滑动，从而减少了调整所需的力和时间。



示例性的，在所述底板2上设有铰接座，所述调整器4的固定端与所述铰接座相互铰接，所述调整器4旋转轴轴心线与所述辊轮101的旋转轴轴心线平行。



还需要说明的是，通过铰接座的设置，调整器4能够在一定范围内灵活旋转。这种灵活性使得调整器4的活动端能够更容易地靠近或远离同步带102，从而实现对同步带张紧力的精确调整，调整器4的旋转轴轴心线与辊轮101的旋转轴轴心线平行，可以确保在调整同步带张紧力的过程中，同步带不会因调整器的运动而产生不必要的偏移或扭曲。这有助于保持同步带的稳定运行，减少因调整而产生的振动和冲击。



示例性的，所述调整器4包括两个支板，所述支板为条形板，两个所述支板的两端分别通过连接轴进行连接，所述滚轮设置在其中一个所述连接轴上，所述铰接座设置在另一个所述连接轴上。



还需要说明的是，两个支板作为调整器4的主体结构，通过连接轴连接形成一个可活动的框架。这种结构为滚轮和铰接座提供了稳定的支撑，使得调整器4能够在需要时灵活地调整同步带的张紧力，滚轮设置在其中一个连接轴上，用于与同步带直接接触，通过滚动来减少摩擦和磨损，同时实现同步带的张紧调整，铰接座设置在另一个连接轴上，与底板2上的铰接座相互铰接，允许调整器4在一定范围内旋转，从而实现对同步带张紧力的精确调整。



示例性的，所述驱动器3包括螺杆和铰接部，在所述底板2上设有螺孔，所述螺杆螺纹设置在所述螺孔内，所述铰接部设置在所述螺杆靠近所述调整器4的端部，在两个所述支板的中部还设有连接杆，所述铰接部与所述连接杆铰接。



还需要说明的是，螺杆与螺孔的螺纹配合允许螺杆在底板2上进行精确的线性移动。当螺杆旋转时，其沿着螺孔上下移动，从而带动铰接部及连接杆进行线性位移，铰接部与连接杆的铰接连接允许调整器4根据螺杆的移动进行相应的旋转调整。这种设计使得调整器4能够灵活地改变其与同步带102之间的距离，实现精确的张紧力调整。



示例性的，所述滚轮的外壁还设有保护层。



示例性的，所述保护层为橡胶。



还需要说明的是，橡胶保护层能够覆盖在滚轮的外壁，有效隔绝外部环境中的灰尘、水分、腐蚀性物质等对滚轮金属基体的侵蚀，从而保护滚轮表面不受损伤，橡胶材料具有良好的耐磨性，能够显著延长滚轮的使用寿命。在滚轮与同步带或其他接触面相互作用时，橡胶保护层能够减少摩擦和磨损，保持滚轮的良好运行状态。



示例性的，所述连接轴的两端设有螺纹，所述支板的两端设有连接孔，所述连接轴的两端分别从对应的所述连接孔内伸出，所述连接轴的伸出端设有螺母。



还需要说明的是，通过在连接轴的两端设置螺纹，并在支板的两端设置对应的连接孔，可以方便地将连接轴与支板进行连接。当需要拆卸或更换部件时，只需拧松螺母即可轻松分离连接轴和支板，无需使用复杂的工具或进行破坏性拆卸，由于连接轴的两端设有螺纹，并可以通过螺母进行紧固，因此可以方便地调整两个支板之间的间距。这种调整功能在某些应用中可能非常重要，例如，当需要改变调整器4的整体长度以适应不同的安装环境或使用要求时。



示例性的，在所述安装板1上还设有护板，所述护板与所述底板2正对设置，所述护板与所述安装板1垂直，所述护板与所述底板2位于所述安装板1的同一侧。



还需要说明的是，护板的存在为设备的关键部件如底板2及其上的组件提供了额外的保护层。在复杂或恶劣的工作环境中，护板可以有效防止杂物、灰尘、水分等进入设备内部，减少部件受损的风险，保护辊轮101和同步带102的运行环境。



综上所述，采用本发明的一种同步带张紧装置，通过设置调整器4，并使其一端的活动端与驱动器3的活动端连接，驱动器3可以驱动调整器4的活动端靠近或远离同步带102。这样，当同步带拉长导致张紧力不足时，可以通过驱动器3调整调整器4的位置，从而实现对同步带张紧力的有效调整，避免了跳齿和断裂的发生。
