摘要：

本实用新型涉及同步带生产装置领域，具体公开了一种用于同步带的挡块熔接装置，包括底座，所述底座上方固定连接有安装板，安装板一侧滑动连接有多个连接座，连接座一侧穿过安装板安装有多个带轮，安装板一侧转动连接有丝杆，丝杆螺旋穿过连接座。本实用新型通过设计有连接座，通过连接座带动带轮相互远离，从而能够应用于不同长度的同步带，提升装置的适用范围。通过设计有推杆与挡板，通过推杆前移时，挡板下降将挡块的安装位置进行限定，提升熔接时的精度度，同时推杆后移时，挡板上升，方便安装挡块后的同步带移走，以便后续安装。



主权项：

1.一种用于同步带的挡块熔接装置，包括底座(1)，其特征在于，所述底座(1)上方固定连接有安装板(2)，安装板(2)一侧滑动连接有多个连接座(4)，连接座(4)一侧穿过安装板(2)安装有多个带轮(3)，安装板(2)一侧转动连接有丝杆(5)，丝杆(5)螺旋穿过连接座(4)；所述安装板(2)一侧位于连接座(4)之间固定连接有固定板一(10)，固定板一(10)上方固定安装有加热板(11)，安装板(2)一侧位于加热板(11)上方固定连接有插槽(12)，插槽(12)内部插入有推杆(13)，固定板一(10)下方固定安装有伸缩杆(14)，伸缩杆(14)与推杆(13)一端固定连接，插槽(12)上方固定安装有存放槽(15)，所述安装板(2)上开设有开槽(21)，安装板(2)上位于开槽(21)两侧上下滑动连接有升降架(18)，升降架(18)与安装板(2)上端之间设有弹簧(19)，升降架(18)下端固定连接有挡板(20)，挡板(20)位于开槽(21)两侧，所述推杆(13)上方固定连接有固定板二(16)，固定板二(16)与升降架(18)之间连接有连接杆(17)。

1.一种用于同步带的挡块熔接装置，包括底座(1)，其特征在于，所述底座(1)上方固定连接有安装板(2)，安装板(2)一侧滑动连接有多个连接座(4)，连接座(4)一侧穿过安装板(2)安装有多个带轮(3)，安装板(2)一侧转动连接有丝杆(5)，丝杆(5)螺旋穿过连接座(4)；



所述安装板(2)一侧位于连接座(4)之间固定连接有固定板一(10)，固定板一(10)上方固定安装有加热板(11)，安装板(2)一侧位于加热板(11)上方固定连接有插槽(12)，插槽(12)内部插入有推杆(13)，固定板一(10)下方固定安装有伸缩杆(14)，伸缩杆(14)与推杆(13)一端固定连接，插槽(12)上方固定安装有存放槽(15)，所述安装板(2)上开设有开槽(21)，安装板(2)上位于开槽(21)两侧上下滑动连接有升降架(18)，升降架(18)与安装板(2)上端之间设有弹簧(19)，升降架(18)下端固定连接有挡板(20)，挡板(20)位于开槽(21)两侧，所述推杆(13)上方固定连接有固定板二(16)，固定板二(16)与升降架(18)之间连接有连接杆(17)。



2.根据权利要求1所述的一种用于同步带的挡块熔接装置，其特征在于，所述丝杆(5)两侧设有不同的螺纹，所述连接座(4)位于不同的螺纹上。



3.根据权利要求1所述的一种用于同步带的挡块熔接装置，其特征在于，所述连接座(4)一侧固定安装有电机(8)，电机(8)与一所述带轮(3)固定连接。



4.根据权利要求1所述的一种用于同步带的挡块熔接装置，其特征在于，所述带轮(3)一侧转动连接有滚轮(7)，安装板(2)一侧位于滚轮(7)下方固定连接有支撑板(6)。



5.根据权利要求1所述的一种用于同步带的挡块熔接装置，其特征在于，所述底座(1)一侧固定连接有支撑架(9)，支撑架(9)与安装板(2)上下端固定连接。



6.根据权利要求1所述的一种用于同步带的挡块熔接装置，其特征在于，所述丝杆(5)一端固定连接有手轮。

一种用于同步带的挡块熔接装置

技术领域



本实用新型涉及同步带生产装置领域，具体涉及一种用于同步带的挡块熔接装置。



背景技术



同步带内部以钢丝绳或玻璃纤维作为强力层，其传输面和齿形以聚氨酯或氯丁橡胶等材料经模具硫化或挤压成型。同步带内周的齿形与同步带轮上的齿形啮合而传递动力，此外，为了能精准的传送片状物料，需要在同步带上熔接挡块。同步带的挡块是一种附加在同步带上的组件，通常通过热熔焊接等方式固定在同步带的背面。能够有效防止物料在输送过程中的滑动和倾倒，特别是在倾斜或爬坡输送的情况下。



但是，现有的熔接装置不能够根据同步带的长度进行调整，且挡块在熔接的过程中，需要精准定位。因此，本领域技术人员提供了一种用于同步带的挡块熔接装置，以解决上述背景技术中提出的问题。



实用新型内容



为解决上述技术问题，本实用新型提供一种用于同步带的挡块熔接装置，包括底座，所述底座上方固定连接有安装板，安装板一侧滑动连接有多个连接座，连接座一侧穿过安装板安装有多个带轮，安装板一侧转动连接有丝杆，丝杆螺旋穿过连接座；



所述安装板一侧位于连接座之间固定连接有固定板一，固定板一上方固定安装有加热板，安装板一侧位于加热板上方固定连接有插槽，插槽内部插入有推杆，固定板一下方固定安装有伸缩杆，伸缩杆与推杆一端固定连接，插槽上方固定安装有存放槽，所述安装板上开设有开槽，安装板上位于开槽两侧上下滑动连接有升降架，升降架与安装板上端之间设有弹簧，升降架下端固定连接有挡板，挡板位于开槽两侧，所述推杆上方固定连接有固定板二，固定板二与升降架之间连接有连接杆。



优选的，所述丝杆两侧设有不同的螺纹，所述连接座位于不同的螺纹上。



优选的，所述连接座一侧固定安装有电机，电机与一所述带轮固定连接。



优选的，所述带轮一侧转动连接有滚轮，安装板一侧位于滚轮下方固定连接有支撑板。



优选的，所述底座一侧固定连接有支撑架，支撑架与安装板上下端固定连接。



优选的，所述丝杆一端固定连接有手轮。



本实用新型的技术效果和优点：



1、本实用新型通过设计有连接座，通过连接座带动带轮相互远离，从而能够应用于不同长度的同步带，提升装置的适用范围。



2、本实用新型通过设计有推杆与挡板，通过推杆前移时，挡板下降将挡块的安装位置进行限定，提升熔接时的精度度，同时推杆后移时，挡板上升，方便安装挡块后的同步带移走，以便后续熔接。



附图说明

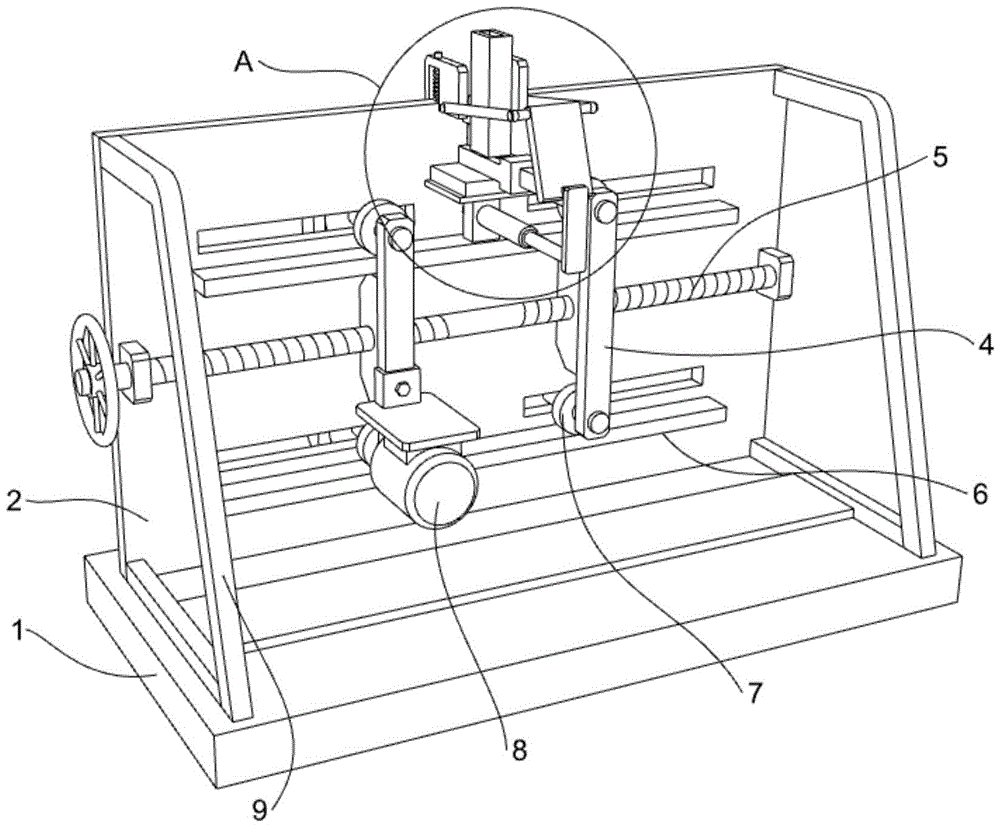

图1是本申请提供的结构示意图；

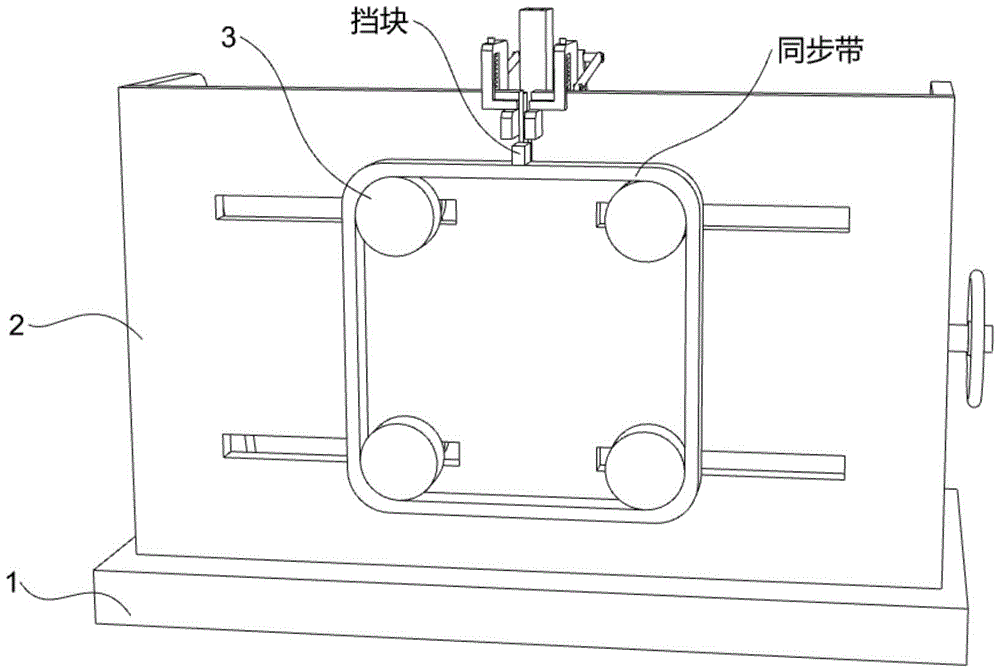

图2是本申请提供的安装板背侧的结构示意图；

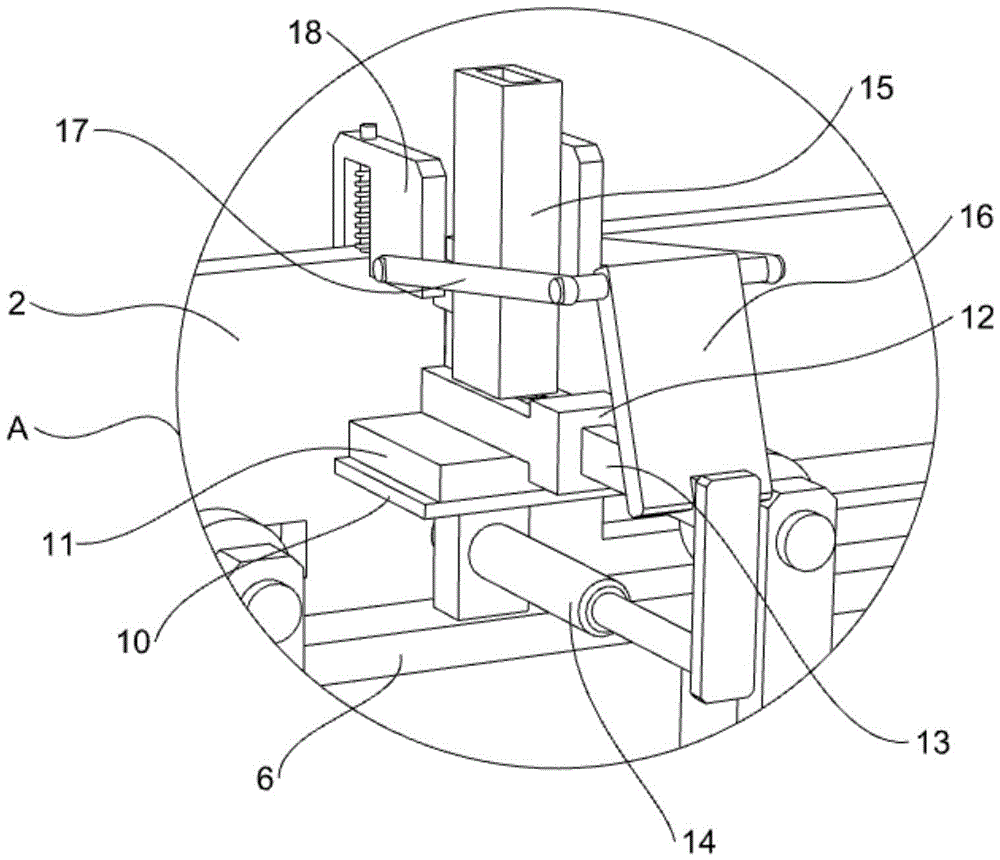

图3是本申请提供的图2中A的结构示意图；

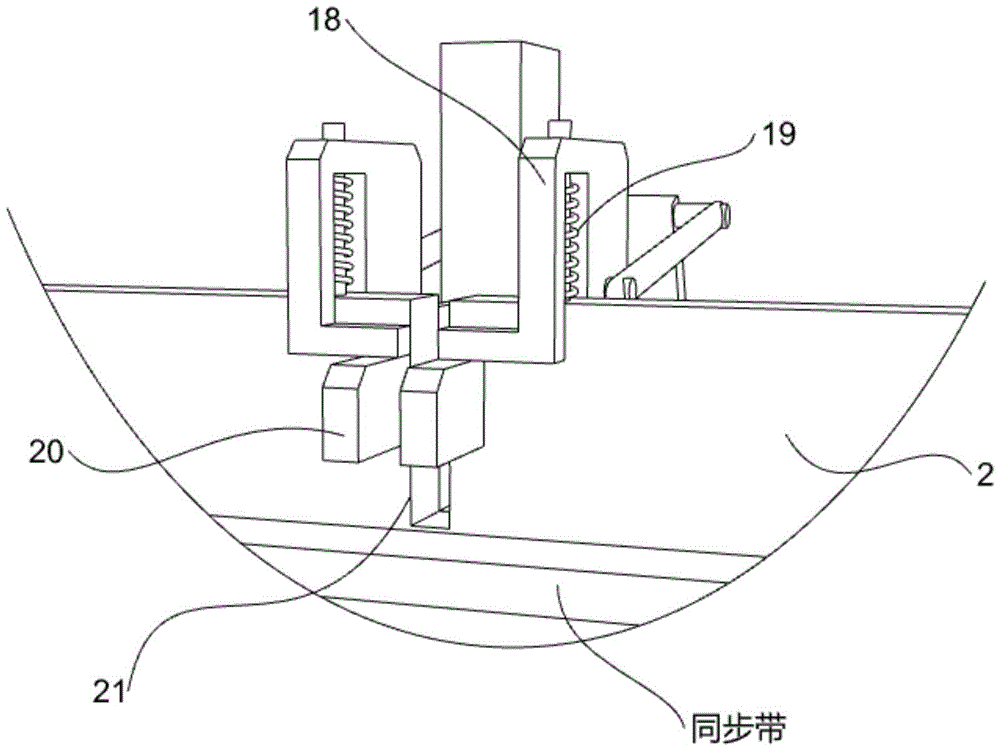

图4是本申请提供的开槽的结构示意图；



图中：



1、底座；2、安装板；3、带轮；4、连接座；5、丝杆；6、支撑板；7、滚轮；8、电机；9、支撑架；10、固定板一；11、加热板；12、插槽；13、推杆；14、伸缩杆；15、存放槽；16、固定板二；17、连接杆；18、升降架；19、弹簧；20、挡板；21、开槽。



具体实施方式



在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。



在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。



在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。



请参阅图1～4，在本实施例中提供一种用于同步带的挡块熔接装置，包括底座1，底座1上方固定连接有安装板2，安装板2一侧滑动连接有多个连接座4，连接座4一侧穿过安装板2安装有多个带轮3，安装板2一侧转动连接有丝杆5，丝杆5螺旋穿过连接座4；通过丝杆5转动使得连接座4相互靠近或者远离，连接座4从而带动带轮3相互靠近或者远离，从而改变带轮3外侧能够撑紧同步带的长度，适用于不同长度的同步带。



安装板2一侧位于连接座4之间固定连接有固定板一10，固定板一10上方固定安装有加热板11，安装板2一侧位于加热板11上方固定连接有插槽12，插槽12内部插入有推杆13，固定板一10下方固定安装有伸缩杆14，伸缩杆14与推杆13一端固定连接，插槽12上方固定安装有存放槽15，安装板2上开设有开槽21，安装板2上位于开槽21两侧上下滑动连接有升降架18，升降架18与安装板2上端之间设有弹簧19，升降架18下端固定连接有挡板20，挡板20位于开槽21两侧，推杆13上方固定连接有固定板二16，固定板二16与升降架18之间连接有连接杆17。



将挡块输送至存放槽15内部，存放槽15最下方的挡块下落至加热板11上方，通过加热板11升温对挡块的下端进行融化，通过伸缩杆14缩短，伸缩杆14缩短从而带动推杆13移动，推杆13一端插入插槽12内部将挡块从开槽21推出至同步带上方，下端融化的挡块粘接在同步带上，推杆13移动也带动固定板二16移动，固定板二16移动靠近升降架18则通过连接杆17推动升降架18下降，升降架18从而压缩弹簧19带动挡板20下降，挡板20移动同步带上方，对同步带上的挡块进行限位，使其熔接更加精准。



本实施例中，具体的，丝杆5两侧设有不同的螺纹，连接座4位于不同的螺纹上。



本实施例中，具体的，连接座4一侧固定安装有电机8，电机8与一带轮3固定连接。通过电机8驱动一个带轮3转动，带轮3转动从而带动同步带转动，使同步带完整经过开槽21进行安装挡块。



本实施例中，具体的，带轮3一侧转动连接有滚轮7，安装板2一侧位于滚轮7下方固定连接有支撑板6。通过支撑板6与滚轮7对连接座4进行支撑，且通过滚轮7使得连接座4移动更加顺滑。



本实施例中，具体的，底座1一侧固定连接有支撑架9，支撑架9与安装板2上下端固定连接。通过支撑架9加强对安装板2的支撑。



本实施例中，具体的，丝杆5一端固定连接有手轮。通过手轮方便转动丝杆5。
