同步带轮的 FCF成形工艺与挤压模设计

吕   琳，李 涛
( 重庆工学院 材料科学与工程学院，重庆 4 0 0 0 5 0 )

摘要： 针对同步带轮的特点， 分析 了F C F成形工艺方法， 并进行了 模具设计， 结果显示在同步带轮的成 形上， 将板料成形与体积成形技术相结合， 可以大大提高板料的应用范围， 具有显著的技术经济效果。
关键词： 同步带轮； F C F ； 挤压模

1  F E F联合成形工艺及特点
在材料成形过程中，对板料而言，加工极限大多取决于被加工材料的抗拉强度 ( 抗剪强度) ， 成形特点为低应力、多工步。而体积成形几乎都是利用压缩应力进行成形，加工极限多由模具强度来确定，都是利用材料的塑性流动来成形出壁厚不一、形状复杂的高精度零件。

F ( F ( f l o w i n g   c ~t r o l   f o m a i n g ) 工艺是将上述二者 优点结合起来的联合成形。通过在板料成形中的冲 裁、 拉深、 折弯、 内翻边等工序上加入体积成形的镦 压、 变薄、 挤压等工艺的复合成形方法， 组合示意图 如图 1 所示。这种新工艺可以制作出形状更为复 杂、附加值更高的产品，很大程度上扩大了其应用 范围。 同时， F C F 成形加工在适当的加工方法和加工 精度情况下，其加工应力通常处在冷挤压和板料加工之间， 约为板料加工的2 倍。

            图1  F C F加工法

2 同步带轮的F C F成形
2 ． 1 同步带轮零件分析
图 2 所示为同步带轮零件图，带轮材料为L 3  铝， 零件壁厚为 3 I T I T I 左右。零件形状复杂， 壁厚较 小， 变形程度大， 同时精度要求较高，齿形要求塌角 很小。

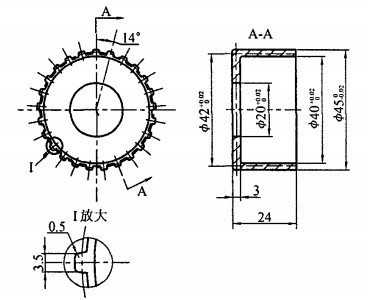

               图2 同步带轮零件图

2 ． 2 成形工艺分析
由于壁厚的原因，如进行体积成形， 挤压而成，摩擦阻力大， 产生的变形抗力大， 能耗大。 同时零件 成形后易产生充不满问题； 如进行板料成形，圆环外 的齿形又不能实现。那么要成形图2所示的同步带 轮，采用F ( F成形方法，更能体现节能、节材的宗 旨。工艺设计方案为：落料拉深一切边一挤压成形 一 整形。 根据体积不变原理，得出的成形坯件如图 3 所 示， 初算板料毛坯直径为 8 1 I T I T I 。

   图3  同步带轮加工前的呸件

3 模具设计与分析
同步带轮成形模中最关键的是齿形的挤压成 形， 它是通过控制材料流动方向， 使边缘变形， 成形 出理想的形状尺寸。成形过程中单位压力增大，载 荷集中，因此模具工作部位要求刚性好。另外还应 设计顶料系统，便于工件成形后取出。最后还应设 置一定的过载保护， 以防止毛坯的超差、 材料不均匀 等带来的过载。  闭式挤压模局部如图4所示，首先将工件放入 定位板 4 上，确保其加工的同轴度，而后凸模 3下 压， 由于内径的限制， 根据最小阻力原理， 筒形件周 端面将被挤出齿形。当开模时，通过顶料杆将工件 顶出。根据模拟实验可知， 在筒形件挤压过程中， 易 在筒底处出现挤裂现象，所以设计凹模入口部有一 定比例圆角，使工件能顺利地被挤入凹模型腔。为 了提高凹模的承压强度， 一般应做成组合式结构。  凹模结构如图 5 所示。凹模的入模锥角一般在 1 0 。 ～3 2 。 较合理，由于同步带轮材料为L 3铝， 较软，  如果入模锥角过大，挤压力增大，不利于金属的流 动； 如锥角过小， 摩擦阻力增大， 使挤压力和顶件力 都增加， 所以凹模的入模锥角取 3 0 。 。 另外， 在齿向轮 廓的齿顶圆角方面， 为了便于材料流动， 在入口处的 齿顶角处应修磨过渡圆角，使每个齿的齿顶圆角从 上往下挤的方向由R1 ． 7 m- a到R0 ． 5 1 T l 'n逐渐均匀 变化，如图6 所示，保证挤压时最后逐渐充满齿形 型腔， 同时有效地降低筒底被拉裂的可能。为了成形底部圆角、齿形及相关精度要求高的 尺寸， 需进行整形。

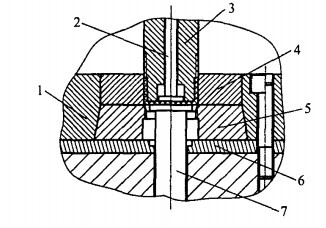

图4 闭式挤压模局部图
1、预应力圈 2 、打杆 3 、凸模 4 、定位板   5 、 凹模 6 、垫板 7 、 顶杆

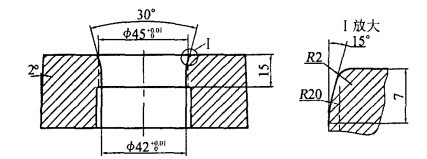

图5    凹模及入口处过渡

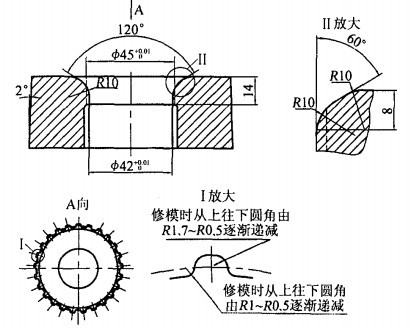

图6 凹模入口齿顶修圆

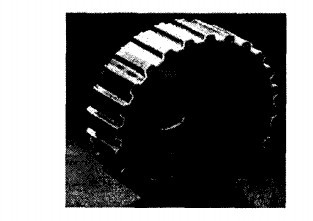

图7    成形后的同步带轮

4 结束语
图7 所示为最终成形的同步带轮零件。同步带 轮成形的关键是采用 F C F~ E 艺方法，即用板料拉深 毛坯进行挤齿成形，突破了传统的挤压成形，使工艺更趋合理。

参考文献：
[ 1 】 张小光， 钟志平， 袁贺强， 等 ． 精冲复合工艺与F C F加工 法的分析比较… ． 锻压技术， 2 0 0 2 ， 2 7 ( 2 ) ： 1 ＆ 2 0 ．
[ 2 】 贾俐俐 ． 挤压工艺及模具[ M】 ． 北京： 机械工业出版社，  2 O O 4 ．
