【申请号 200920054098.3；专利权人：刘应端；发明人：刘应端】

发明内容
本实用新型的目的是：提供一种折叠式自行车的同步传动机构，它不仅可有效地克服现有技术中的不足，可方便地使后叉架绕车架在水平内旋转，而且可防止驱动装置弄脏人的衣服。
本实用新型是这样实现的：一种折叠式自行车的同步带传动机构，其特征在于：它包括驱动装置和传动装置；
本实用新型一种折叠式自行车的同步带传动机构，由于采用这样的结构，在使用时，传动装置安装在车架外侧，当后叉架在水平面内，向外侧转动时，传动装置的传动同步带，可折叠、弯曲。克服现有技术中链条只能在垂直面内绕轴卷曲，不能在水平面内折弯的缺陷；驱动装置安装在车架的内侧，不需要使用润滑油，能防止在操作、折叠过程中弄脏衣服。

所述驱动装置包括带同步齿的轮盘、从动同步齿轮和驱动同步带构成；
所述传动装置包括带同步齿的传动轮、带同步齿的超越式驱动轮和传动同步带；
从动同步齿轮与带同步齿的传动轮固定在一转轴上；
所述带同步齿的超越式驱动轮由带同步齿的外轮、内轮盘、棘爪和扭簧构成。

技术领域
本实用新型涉及一种折叠式自行车的装置，尤其是一种折叠式自行车的传动机构。

背景技术
目前现有技术，一种折叠式自行车的传动机构由主动轮、超越式的飞轮和链条，所述所述超越式的飞轮由内轮、外轮、棘爪和扭簧构成。存在问题是：使用该传动机构的折叠自行车，其后叉架不能绕车架、在水平面内旋转。

附图说明图
1 是本实用新型的主视图。
图 2 是本实用新型驱动装置的主视图。
图 3 是本实用新型传动装置的主视图。





具体实施方式
下面结合附图对本实用新型作进一步描述。

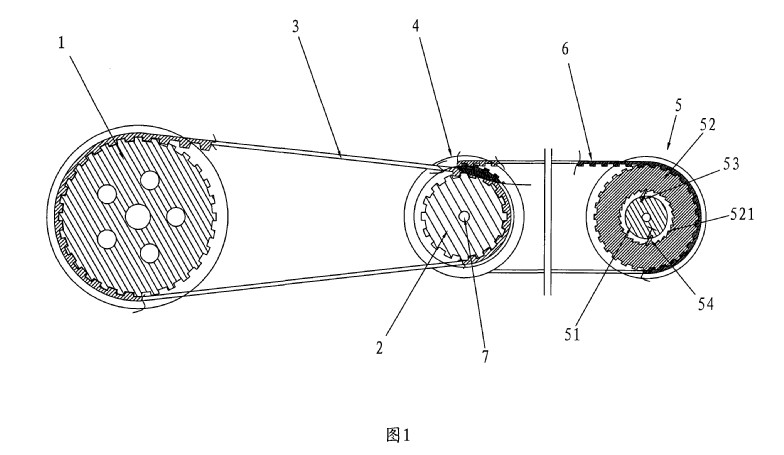

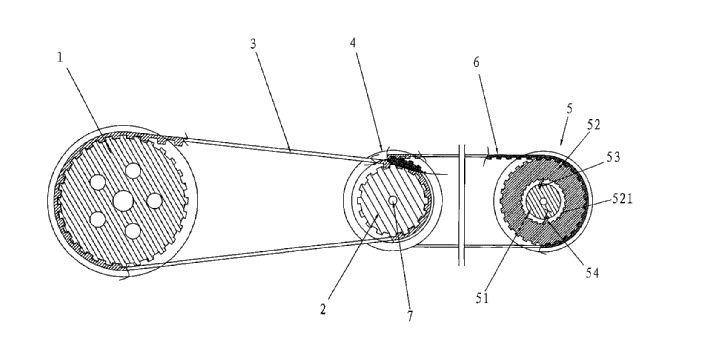

如图 1 所示，一种折叠式自行车的同步传动机构，其特征在于：它包括驱动装置和传动装置；

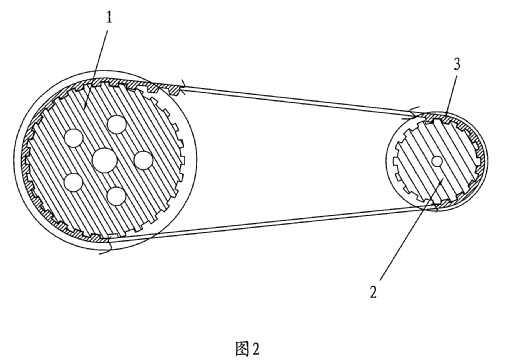

如图 2 所示，所述驱动装置包括带同步齿的轮盘 1 、从动同步齿轮 2 和驱动同步带 3 构成；

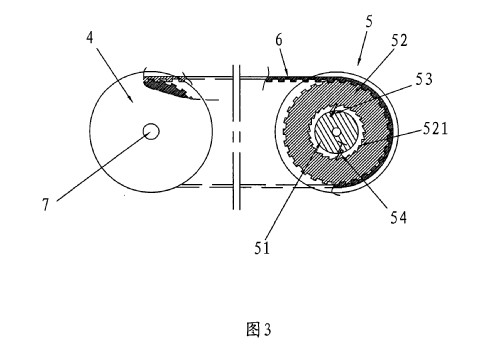

如图 3 所示，所述传动装置包括带同步齿的传动同步带轮 4 、带同步齿的超越式驱动轮 5 和传动同步带 6 ;
从动同步齿轮 2 与带同步齿的传动轮 4 固定在一转轴 7 上；转轴 7 与车架枢接。
所述带同步齿的超越式驱动轮 5 由带同步齿的外轮 52 、内轮盘 51 、棘爪 54 和扭簧 53 构成。

摘要：

一种折叠式自行车的同步带传动机构，其特征在于：它包括驱动装置和传动装置；所述驱动装置包括带同步齿的轮盘、从动同步齿轮和驱动同步带构成；所述传动装置包括带同步齿的传动轮、带同步齿的超越式驱动轮和传动同步带；从动同步齿轮与带同步齿的传动轮固定在一转轴上；所述带同步齿的超越式驱动轮由带同步齿的外轮、内轮盘、棘爪和扭簧构成。由于采用这样的结构，在使用时，传动装置安装在车架外侧，当后叉架在水平面内，向外侧转动时，传动装置的传动同步带，可折叠、弯曲。克服现有技术中链条只能在垂直面内绕轴卷曲，不能在水平面内折弯的缺陷；驱动装置安装在车架的内侧，不需要使用润滑油，能防止在操作、折叠过程中弄脏衣服。



1 、一种折叠式自行车的同步带传动机构，其特征在于：它包括驱动装置和传动装置；
从动同步齿轮与带同步齿的传动轮固定在一转轴上；
所述带同步齿的超越式驱动轮由带同步齿的外轮、内轮盘、棘爪和扭簧构成。

所述驱动装置包括带同步齿的轮盘、从动同步齿轮和驱动同步带构成；
所述传动装置包括带同步齿的传动轮、带同步齿的超越式驱动轮和传动同步带；
