【申请号： 201020245518 . 9；专利权人：杭州永创机械有限公司；发明人：罗邦毅】


 发明内容
        本实用新型所要解决的技术问题是提供一种纸片叠输送和分片装置，能够输送纸片叠并更快速地分纸片。
         为此，本实用新型采用以下技术方案：它设有容纳纸片叠的叠放空间，所述叠放空间的底部设有同步带输送装置，按照同步带的输送方向，所述纸片叠输送和分片装置在叠放空间的前部具有纸片叠阻挡结构，所述叠放空间前部的下侧具有纸片出口；
       所述输送装置设有纵向输送装置和处在纵向输送装置之前的横向输送装置，所述纵向输送装置和横向输送装置相接，所述纵向输送装置的输送方向和同步带的输送方向相同。
        所述纸片叠输送和分片装置设有将纸片叠运送至叠放空间的输送装置。
         在采用上述技术方案的同时，本实用新型还可采用或结合采用以下进一步的技术方案：
所述纵向输送装置设有往复运动的推送板和与推送板同步运动的纸片叠支撑部件。
      所述纸片叠支撑部件所处的高度高于叠放空间底部的高度，所述纸片叠输送和分片装置在叠放空间的后方具有被纵向输送装置输送的纸片叠的回退挡板。
     按同步带的输送方向为向前方向，所述叠放空间的左右两侧具有限位板，所述左右两侧限位板之间的间距可调，左侧的限位板延伸至横向输送装置。
         所述叠放空间的底部设置数列平行的同步带装置。
         所述所述纸片叠阻挡结构为可升降调节的挡板或挡架。
          所述支撑部件为托杆，所述托杆可穿过回退挡板运动。
         所述横向输送装置为辊道，所述辊道所处的高度高于纸片叠支撑部件所处的高度。
         它在所述纸片叠阻挡结构的前方设有纸片的牵引轮组。
由于采用本实用新型的技术方案，能够输送纸片叠，并利用同步齿形带的连续循环运动，利用纸片叠的重力及纸片叠与前部阻挡结构的配合，进行连续地、高速地分纸片。

技术领域
        本实用新型涉及一种纸片叠输送和分片装置。

背景技术
        纸片机是将纸片成型为纸箱的设备，在纸片成型为纸箱之前需要将纸片从纸片叠中一片一片地分出以输送至成型工位进行纸片成型。以往的分纸片装置采用吸盘升降平移纸片叠的顶部纸片进行分纸片，采用这种结构进行分纸片，速度慢、效率低。


附图说明

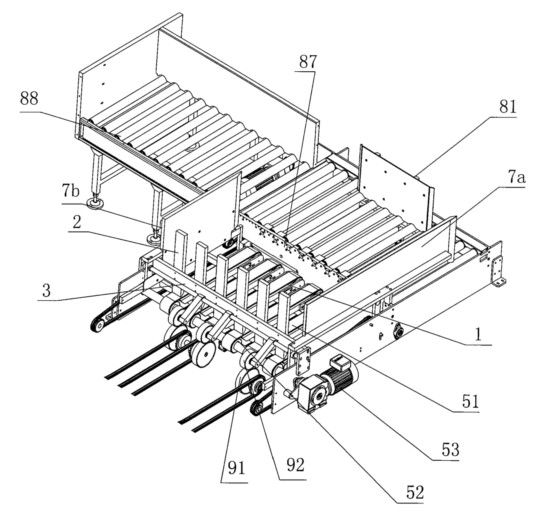

        图1为本实用新型所提供的实施例的示意图。

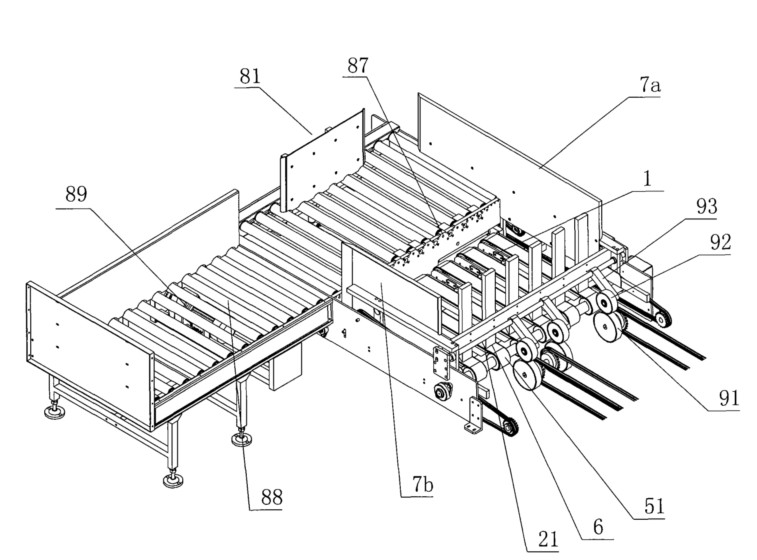

        图2为本实用新型所提供的实施例的另一个角度的示意图。

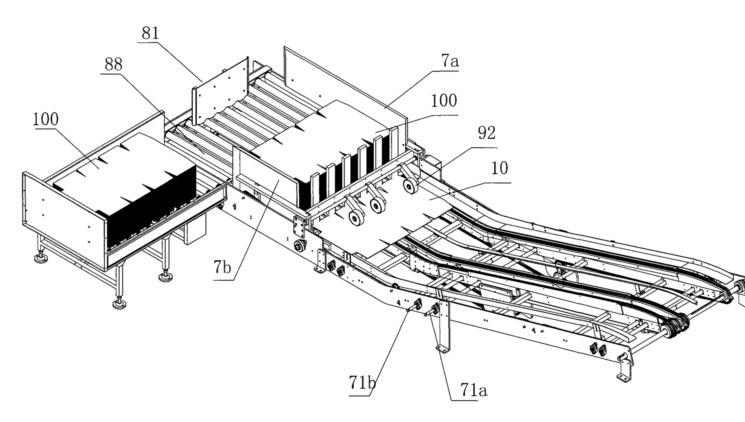

        图3为本实用新型所提供的实施例在分纸片过程中的示意图。

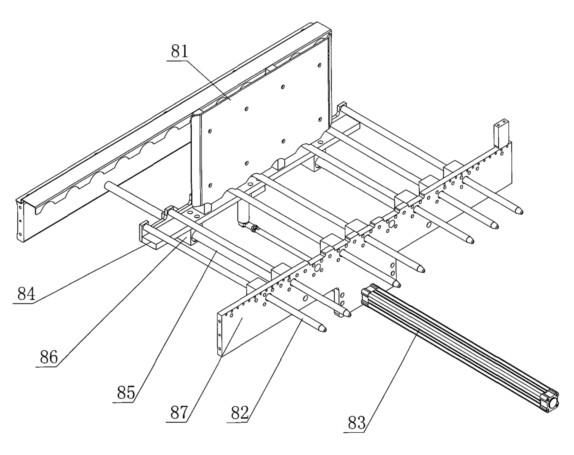

        图4为纵向输送装置的示意图。

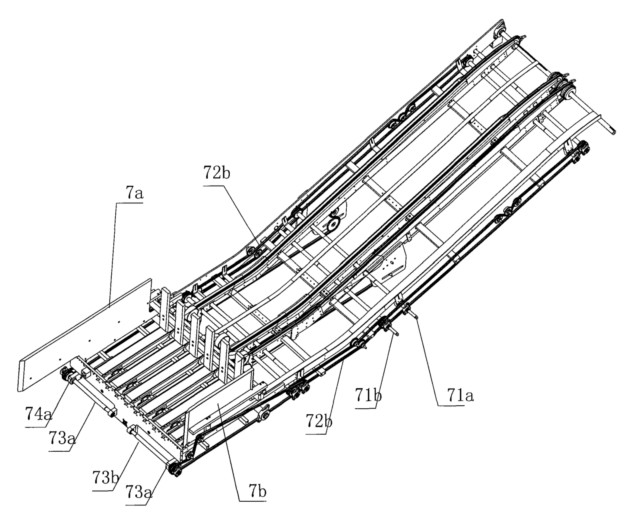

        图5为叠放空间左右限位板的调节机构的示意图。
 具体实施方式
        参照附图。本实用新型包括容纳纸片叠100的叠放空间1，所述纸片叠输送和分片装置在叠放空间的前部具有纸片叠阻挡结构，该阻挡结构可为挡板、挡架等任何阻挡纸 片叠前进的结构，本实施例采用由细条挡板2构成的挡架，它安装在机架3上，所述挡 板、挡架可以是可升降调节的；
         按同步带的输送方向为向前方向，所述叠放空间的左右两侧具有限位板7a、7b，所述限位板7a、7b分别由手调丝杆71a、71b调节，分别通过链条传动机构72a、72b传递，带动调节螺杆73a、73b转动，使螺母74a、74b发生轴向位移，从而使与螺母74a、74b连接的限位板7a、7b位移，以调节间距。左侧的限位板74a延伸至以下所述的横向输送装置，对在输送装置上输送纸片叠也起到限位作用，以便纸片叠从输送装置进入叠放空间时能统一方向。
         所述纸片叠输送和分片装置设有将纸片叠运送至叠放空间的输送装置。
         所述输送装置设有纵向输送装置和处在纵向输送装置之前的横向输送装置，所述纵向输送装置和横向输送装置相接，所述纵向输送装置的输送方向和同步带的输送方向相同。

摘要：
本实用新型所要解决的技术问题是提供一种纸片叠输送和分片装置，它设有容纳纸片叠的叠放空间，叠放空间的底部设有同步带输送装置，按照同步带的输送方向，纸片叠输送和分片装置在叠放空间的前部具有纸片叠阻挡结构，叠放空间前部的下侧具有纸片出口；纸片叠输送和分片装置设有将纸片叠运送至叠放空间的输送装置。由于采用本实用新型的技术方案，能够输送纸片叠，并利用同步带的连续循环运动，利用纸片叠的重力及纸片叠与前部阻挡结构的配合，进行连续地、高速地分纸片。
